VW Passat B6 Ventiliacijos Schema: Saugikliai ir Relės

Šis straipsnis skirtas išsamiai apžvelgti VW Passat B6 (2005-2010 metų modelis) saugiklių ir relių paskirtį bei išdėstymą. Nors straipsnis orientuotas į saugiklių schemas, svarbu paminėti, kad Passat B6, kuris yra 6-oji Passat modelių gamos karta, buvo gaminamas su benzininiais ir dyzeliniais varikliais, sedano ir universalo kėbulais. Ant Passat B6 pagrindo sukurtas 4 durų kupė reprezentuoja atskirą modelį - Passat CC, gamintą 2008-2015 m. Pateikta informacija padės suprasti Passat B6 (ir CC) saugiklių ir relių blokų aprašymą su schemomis.

Saugiklių Dėžučių Vieta

VW Passat B6 turi kelias saugiklių dėžutes, kiekviena iš kurių atsakinga už skirtingus automobilio elektros grandinės komponentus. Pagrindinės saugiklių dėžutės yra šios:

• Salono Saugiklių Dėžutė: Dažniausiai randama vairuotojo pusėje, po prietaisų skydeliu arba šoniniame skydelyje.

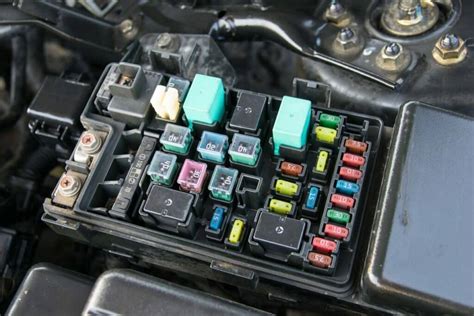

• Variklio Skyriaus Saugiklių Dėžutė: Paprastai įmontuota šalia akumuliatoriaus arba variklio skyriaus šone.

Tiksli vieta gali šiek tiek skirtis priklausomai nuo konkretaus modelio ir komplektacijos. Visada patikrinkite automobilio vartotojo vadovą, kad nustatytumėte tikslią saugiklių dėžučių vietą.

Saugiklių Schema ir Reikšmės

Kiekvienoje saugiklių dėžutėje yra schema, kuri nurodo kiekvieno saugiklio paskirtį. Ši schema paprastai yra atspausdinta ant dangtelio vidinės pusės arba pateikiama vartotojo vadove. Saugikliai yra sunumeruoti, o schema nurodo, kuris saugiklis apsaugo tam tikrą komponentą.

Svarbu: Prieš keičiant saugiklį, visada išjunkite degimą ir atjunkite atitinkamą elektros grandinę. Naudokite tinkamo amperų stiprumo saugiklį, nurodytą schemoje. Naudojant didesnio amperų stiprumo saugiklį, galima pažeisti elektros grandinę ir sukelti gaisrą.

Salono Saugiklių Dėžutės Schema (pavyzdys)

Ši schema yra tik pavyzdys ir gali skirtis nuo jūsų konkretaus VW Passat B6 modelio. Visada patikrinkite savo automobilio vartotojo vadovą arba saugiklių dėžutės dangtelį, kad gautumėte tikslią schemą.

Svarbu: Ši lentelė yra tik pavyzdys. Tikrosios saugiklių reikšmės gali skirtis.

Variklio Skyriaus Saugiklių Dėžutės Schema (pavyzdys)

Panašiai kaip ir salono saugiklių dėžutė, variklio skyriaus saugiklių dėžutė taip pat turi schemą. Ši schema nurodo saugiklių, atsakingų už variklio valdymo sistemą, aušinimo ventiliatorių, priekinius žibintus ir kitus variklio skyriuje esančius komponentus, paskirtį.

Svarbu: Ši lentelė yra tik pavyzdys. Tikrosios saugiklių reikšmės gali skirtis.

Išsamios Saugiklių Schemos Volkswagen Passat B6 (CC)

Volkswagen Passat B6 (2005-2010 m.) ir Passat CC (2008-2015 m.) turi kelis saugiklių blokus, išdėstytus skirtingose vietose.

Saugiklių Blokas (kairėje pusėje, po prietaisų skydeliu)

Automobiliuose, pagamintuose iki 2008 m., saugiklių blokai yra po prietaisų skydeliu vairuotojo pusėje. Šie blokai yra svarbūs jūsų automobilio elektros sistemos tinkamam veikimui. Žemiau pateikiamas detalus kiekvieno saugiklio ir jo paskirties aprašymas:

1. 110A - Diagnostikos jungtis
2. 25A - ASR ir ESP išjungimo mygtukas, AUTO HOLD mygtukas
3. 35A - Vairo stiprintuvo valdymo blokas
4. 45A - Stabdžių žibintų jungiklis
5. 10A - Priekinių žibintų lygio reguliatorius, priekinių žibintų lygio reguliavimo pavara, kairiojo žibinto valdymo blokas
6. 5A - Priekabos atpažinimo valdymo blokas
7. 5A - Prietaisų skydelio valdymo blokas, diagnostikos duomenų magistralės sąsaja
8. 5A - Galinio lango žaliuzių jungiklis (iki 2005 m. gegužės mėn.), Garažo durų atidarytuvo valdymo pultas (iki 2005 m. gegužės mėn.), galinio lango žaliuzių valdymo blokas (iki 2005 m. gegužės mėn.), Elektrochrominis vidinis galinio vaizdo veidrodėlis
9. 10A - Visų varančiųjų ratų sistemos valdymo blokas
10. 5A - Motronic maitinimo relė, variklio valdymo blokas
11. 5A - Avarinio duomenų registratoriaus raktas, Taksometro veidrodėlis, Tachografas
12. 10A - Vairuotojo durų valdymo blokas, Dešiniųjų galinių durų valdymo blokas (nuo 2006 m. gegužės mėn.)
13. 10A - Šviesos jungiklis, diagnostikos jungtis
14. 5A - Elektroninis vairo kolonėlės užrakto valdymo blokas
15. 5A - Borto tinklo valdymo blokas, priekinio vidaus apšvietimo lempa
16. 10A - Elektroninis uždegimo užraktas
17. 10A - Salono apsaugos sistemos arba papildomo šildytuvo priėmimo modulis 1, lietaus ir šviesos jutiklis, transporto priemonės posvyrio jutiklis, signalizacijos sirena
18. 18-21 - Nenaudoti
19. 22: 10A - Oro srauto matuoklis
20. 22a: 5A - Elektrinio kuro siurblio relė
21. 23: 10A - Karterio vėdinimo sistemos šildymo rezistorius (versija šalto klimato šalims)
22. 24: 5/20A - Atbulinės eigos žibintų jungiklis, daugiafunkcis jungiklis, automatinės pavarų dėžės valdymo blokas, DSG pavarų dėžė Mechatroninis blokas
23. 25: 10A - Purkštukai (iki 2005 m. lapkričio mėn.), 10A garažo durų atidarytuvo valdymo pultas (iki 2006 m. balandžio mėn.)
24. 26: 10A - Galinio lango žaliuzių jungiklis (nuo 2005 m. gegužės mėn.), galinio lango žaliuzių valdymo blokas (nuo 2005 m. gegužės mėn.)
25. 27: 5A - Tiekimo ventiliatoriaus relė, Climatronic valdymo blokas
26. 28: 20A - Priekabos atpažinimo sistemos valdymo blokas (nuo 2006 m. gegužės mėn.)
27. 29: 20A - Priekabos atpažinimo valdymo blokas (galinis kairysis šoninis žibintas, stabdžių žibintas, dešinysis/kairės posūkio signalas) (iki 2006 m. balandžio mėn.), Elektromechaninis stovėjimo stabdžio valdymo blokas (nuo 2006 m. gegužės mėn.)
28. 30: 15A - Priekabos atpažinimo valdymo blokas, elektromechaninis stovėjimo stabdžio valdymo blokas (nuo 2006 m. gegužės mėn.)
29. 31: 15/25A - Priekabos atpažinimo sistemos valdymo blokas (iki 2006 m. balandžio mėn.), (nuo 2006 m. gegužės mėn.) Kuro siurblio valdymo blokas ir jo relė
30. 32: 30A - Borto tinklo valdymo blokas (galinio lango šildymas)
31. 33: 20A - Stumdomo stoglangio valdymo blokas
32. 34: 15A - Kuro užpildymo siurblys
33. 35: 25/30A - Priekinių žibintų valymo sistemos relė, žibintų plovimo siurblys
34. 36: 20A - Relė, skirta veikti papildomo šildytuvo režimu (išskyrus automobilius su Climatronic)
35. 37: 25A - Priekinės sėdynės šildymo valdymo blokas
36. 38: 15A - Priekabos atpažinimo sistemos valdymo blokas (nuo 2006 m. gegužės mėn.), Cigarečių žiebtuvėlis (iki 2006 m. balandžio mėn.), Galinis cigarečių žiebtuvėlis - (iki 2006 m. balandžio mėn.)
37. 39: 5/40A - Tiekimo ventiliatoriaus valdymo blokas (Climatronic), Oro kondicionavimo valdymo blokas
38. 40: 5A - Šviesos jungiklis
39. 41: 15A - Cigarečių žiebtuvėlis (nuo 2006 m. gegužės mėn.), galinis žiebtuvėlis (nuo 2006 m. gegužės mėn.), 40A tiekiamo oro ventiliatorius ir jo relė (iki 2006 m. balandžio mėn.)
40. 42: 15A - Priekinio ir galinio stiklo plovimo siurblys ir variklis
41. 43: 20A - Papildomo šildytuvo valdymo blokas
42. 44: 20A - Relė, skirta veikti autonominio šildytuvo režimu
43. 45: 25A - 12V lizdas
44. 46: 5A - Jungikliai, variklio užvedimo mygtukas
45. 47: 15A - Taksometras, papildomos įrangos pajungimo taškai, salono apšvietimo valdymo lemputė
46. 48: 20A - Įkroviklio prijungimo taškas (tik policijos transporto priemonėms nuo 2005 m.)

Automobiliuose, pagamintuose nuo 2008 m., už cigarečių žiebtuvėlį atsakingas saugiklis numeris 41 esant 20A. Taip pat yra 15A saugiklis magnetinio lauko jutikliui kompasui (tik transporto priemonėms nuo 2005 m. gegužės mėn.).

Kiti saugikliai, skirti specifinėms funkcijoms:

1. 25A - Elektromechaninis stovėjimo stabdžio valdymo blokas, ABS valdymo blokas
2. 35A - Magnetinio lauko jutiklis kompasui (tik transporto priemonėms iki 2006 m. balandžio mėn.), Parkavimo asistento valdymo blokas
3. 45A - Prisitaikantis pastovaus greičio palaikymo valdymo blokas
4. 510A - Dešiniųjų priekinių žibintų valdymo blokas (tik priekiniams žibintams su dujų išlydžio lempomis)
5. 65A - Tiptronic jungiklis
6. 75A - Prisitaikantis apšvietimas ir priekinių žibintų diapazono valdymo blokas (tik priekiniams žibintams su dujų išlydžio lempomis)
7. 85A - Aukšto slėgio jutiklis, variklio alyvos lygio ir temperatūros jutiklis
8. 910A - Priekinio keleivio oro pagalvės išjungimo indikatoriaus lemputė, oro pagalvių valdymo blokas, sėdynės užimtumo nustatymo sistemos valdymo blokas
9. 105A - Kuro siurblio valdymo blokas
10. 11 - Nenaudotas
11. 1210A - Priekinių keleivio durų valdymo blokas, dešiniųjų galinių durų valdymo blokas (tik transporto priemonėms iki 2006 m. balandžio mėn.)
12. 1310A - Statymo asistento valdymo blokas (tik transporto priemonėms iki 2006 m. balandžio mėn.)
13. 145A - Galinio vaizdo kameros valdymo blokas (tik transporto priemonėms nuo 2007 m. lapkričio mėn.)
14. 155A - Climatronic valdymo blokas, Oro kondicionavimo valdymo blokas
15. 165A - Tiptronic jungiklis
16. 175A - Elektromechaninė stovėjimo stabdžio įspėjamoji lemputė, ABS valdymo blokas
17. 18-21 - Nenaudoti
18. 2230A - Inverteris su lizdu, 12 - 230 V
19. 2330A - Galinių durų valdymo blokas
20. 2430A - Galinių kairiųjų durų pritraukėjo valdymo blokas (variantas)
21. 2530A - Galinių dešinių durų pritraukėjo valdymo blokas (variantas)
22. 26 - Nenaudotas
23. 2725A - Galinės sėdynės šildymo valdymo blokas
24. 2815A - Degalų siurblio valdymo blokas (tik transporto priemonėms iki 2006 m. balandžio mėn.)
25. 2930A - Vairuotojo ir keleivio durų valdymo blokas
26. 3020A - Elektromechaninio stovėjimo stabdžio valdymo blokas (tik transporto priemonėms iki 2006 m. balandžio mėn.), Centrinės komforto sistemos valdymo blokas (tik transporto priemonėms nuo 2006 m. gegužės mėn. iki 2006 m. spalio mėn.)
27. 3120A - Elektromechaninis stovėjimo stabdžio valdymo blokas (tik transporto priemonėms iki 2006 m. balandžio mėn.) 15A degalų siurblio valdymo blokas
28. 32 - Nenaudotas
29. 3320A - 12 V lizdas (tik transporto priemonėms iki 2006 m. balandžio mėn.)
30. 3415A - Kuro siurblio valdymo blokas
31. 3520A - Cigarečių žiebtuvėlis (tik transporto priemonėms iki 2006 m. balandžio mėn.)
32. 36 - Nenaudotas
33. 37 - Nenaudotas
34. 3815A - 12 V lizdas (tik transporto priemonėms nuo 2006 m. gegužės mėn.)
35. 3910A - Sėdynės šildymo reguliatorius, Climatronic valdymo blokas, antra akumuliatoriaus įkrovimo relė, plovimo srovės šildymo elementas
36. 405A - Avarinis duomenų registratorius (tik taksi transporto priemonėms iki 2005 m. gegužės mėn.)
37. 4115A - Taksometras, veidrodis su taksometru, mygtuko apšvietimo lemputė, kai įjungiamas signalizatorius, prijungimo taškas pirštinių dėžėje ir bagažo skyriuje
38. 4220A - Prijungimo taškas pirštinių dėžėje (tik transporto priemonėms taksi versijoje iki 2005 m.)

Relės ir papildomi blokai

Be pagrindinio saugiklių bloko, Passat B6 turi ir papildomą relės laikiklį, pritvirtintą prie borto tinklo valdymo bloko. Jame yra šios relės:

1. 15/15A - Automatinės pavarų dėžės valdymo blokas, DSG pavarų dėžė Mechatroninis blokas
2. Nemokama
3. Nemokama
4. 30 gnybto įtampos maitinimo relė (449)
5. Galinio lango šildymo relė (53)
6. Dvigubo garso signalo relė (449)
7. Dviejų poveržlių siurblio relė Nr. 1 (404)
8. Dviejų poveržlių siurblio relė Nr.

Prie borto tinklo valdymo bloko pritvirtintas papildomas relės laikiklis. Jame taip pat yra Kuro siurblio relė, Šiluminio saugiklio Nr. C ir Šiluminio saugiklio Nr. D.

Taip pat yra papildomas saugiklių blokas, esantis dešinėje pusėje (iki 2008 m.). Jame yra šie komponentai:

1. A1 - 30 gnybto įtampos maitinimo relė. 17,5A: Multimedijos sistemos valdymo blokas
2. 230A - ABS valdymo blokas
3. 320A - Garso signalas, Borto tinklo valdymo blokas
4. 420A - Centrinis komforto sistemos valdymo blokas (iki 2006 m. balandžio mėn.), 25A Priekabos atpažinimo sistemos valdymo blokas (nuo 2006 m. gegužės mėn.)
5. 55A - Akumuliatoriaus valdymo blokas, Borto tinklo valdymo blokas
6. 65A - Automatinės pavarų dėžės valdymo blokas, 15A DSG mechatroninis blokas
7. 715A - Valdymo blokas su televizoriaus ir radijo navigacijos sistemos ekranu, pagrindinis blokas, valdymo blokas su radijo navigacijos sistemos ekranu, 30A įtampos stabilizatorius
8. 830A - Mechatroninis blokas DSG
9. 95A - Vairo kolonėlės valdymo blokas
10. 1020A - Degalų siurblio relė (tik dyzeliniams varikliams), kaitinimo žvakių valdymo blokas, uždegimo ritės su išėjimo pakopa (1-4 cilindrai)
11. 115A - Valdymo blokas prietaisų skydelyje (tik transporto priemonėms su Start-Stop sistema)
12. 125A - Valdymo blokas, skirtas elektronikai valdyti mobilųjį telefoną, anteną, TV imtuvą, skaitmeninį palydovą.
13. 1310A - Motronic maitinimo relė, Maitinimo relė kl. 30, Variklio valdymo blokas
14. 1425/30A - Variklio valdymo blokas
15. 155/10A - Duomenų magistralės diagnostikos sąsaja
16. 165A - Antrinio oro siurblio relė, 10A išmetamųjų dujų recirkuliacijos vožtuvas, padidinto slėgio ribinis solenoidinis vožtuvas, lambda zondo šildymo elementas
17. 1710A - Degalų bako uždarymo vožtuvas, 40A mažos galios šildytuvo relė (nuo 2006 m.)

Taip pat yra didelės galios saugikliai ir relės:

1. 150/180A - Generatorius
2. 280A - Elektrinis vairo stiprintuvo variklis
3. 350/80A - Radiatoriaus ventiliatoriaus valdymo blokas
4. 480/100A - Terminis saugiklis 1: Sėdynės reguliavimas, kairiojo/dešiniojo saugiklių blokas
5. 580A - Saugiklių dėžutė dešinėje (iki 2008 m.)

Kaip Patikrinti Saugiklį

Yra keli būdai patikrinti, ar saugiklis yra perdegęs:

• Vizualinis Patikrinimas: Apžiūrėkite saugiklį. Jei vielutė saugiklio viduje yra nutrūkusi, saugiklis yra perdegęs.
• Multimetras: Naudokite multimetrą, nustatytą į tęstinumo režimą. Jei multimetras rodo tęstinumą (garsinis signalas arba maža varža), saugiklis yra geras. Jei nėra tęstinumo, saugiklis yra perdegęs.
• Saugiklių Testeris: Yra specialūs saugiklių testeriai, kurie leidžia greitai ir lengvai patikrinti saugiklių būklę neišimant jų iš dėžutės.

Kaip Pakeisti Saugiklį

1. Išjunkite Degimą: Prieš keičiant saugiklį, išjunkite degimą ir ištraukite raktą.
2. Suraskite Perdegusį Saugiklį: Naudodamiesi schema, suraskite perdegusį saugiklį.
3. Išimkite Saugiklį: Naudokite specialų saugiklių ištraukiklį (paprastai randamą saugiklių dėžutėje) arba replę, kad atsargiai išimtumėte saugiklį.
4. Įdėkite Naują Saugiklį: Įdėkite naują, tokio paties amperų stiprumo saugiklį.
5. Patikrinkite Veikimą: Įjunkite degimą ir patikrinkite, ar atitinkamas komponentas veikia.

Dažniausiai Pasitaikantys Saugiklių Gedimai

Dažniausi saugiklių gedimai VW Passat B6 automobiliuose:

• Apšvietimas: Saugikliai, atsakingi už priekinius žibintus, galinius žibintus ir salono apšvietimą.
• Elektros Langai ir Veidrodėliai: Saugikliai, valdantys elektros langus ir veidrodėlius.
• Valytuvai: Saugiklis, atsakingas už valytuvų veikimą.
• Audio Sistema: Saugiklis, apsaugantis audio sistemą.
• Centrinis Užraktas: Saugiklis, valdantis centrinio užrakto sistemą.

Svarbūs Patarimai

• Visada turėkite atsarginių saugiklių: Laikykite atsarginių saugiklių komplektą savo automobilyje.
• Naudokite tinkamą amperų stiprumą: Visada naudokite tinkamo amperų stiprumo saugiklį, nurodytą schemoje.
• Nekeiskite perdegusių saugiklių didesniais: Naudojant didesnio amperų stiprumo saugiklį, galima pažeisti elektros grandinę ir sukelti gaisrą.
• Jei saugiklis nuolat perdega: Jei saugiklis nuolat perdega, tai gali reikšti rimtesnę elektros problemą. Kreipkitės į kvalifikuotą autoservisą.
• Atsisiųskite schemą: Atsisiųskite PDF formatu saugiklių schemą savo modeliui.

Suprasti savo Volkswagen Passat B6 saugiklių ir relių blokų išdėstymą ir paskirtį yra labai svarbu norint greitai diagnozuoti ir pašalinti elektros problemas.
