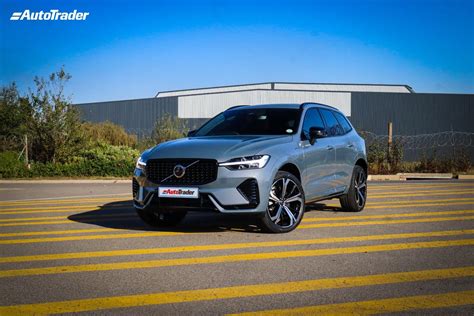

„Volvo XC60“ yra kompaktiškas visureigis, gaminamas Švedijos aukščiausios kokybės automobilių gamintojo „Volvo Cars“. Tai buvo geriausiai parduodamas Volvo modelis 2009-2015 m. Pirmoji XC60 karta buvo paremta Volvo P3 platforma. Kūrimo metu „Land Rover“ ir „Volvo“ priklausė „Ford“. Plėtra buvo padalinta tarp dviejų kompanijų („Land Rover“ ir „Volvo“). Daugumą šio visureigio dalių pagamino „Volvo“ Švedijoje, o bekelės savybes - „Land Rover“ Anglijoje. XC60 projekto direktorius yra Larsas Blenwalas. 2010 m. balandžio mėn. buvo išleista R-Design versija.
2016 metų vasarą pasirodė duomenų, kad Volvo aktyviai kuria antrosios kartos krosoverį XC60. Naujasis XC60 buvo pristatytas 2017 metų kovą Ženevos automobilių parodoje, o gamyba pradėta antroje balandžio pusėje. Naujasis XC60 buvo pastatytas ant naujos SPA platformos, kurią sukūrė Kinijos kompanija Geely. Euro NCAP komitetas „Volvo XC60“ skyrė geriausiu saugumo įvertinimu didelių visureigių klasėje 2017 m.
Saugiklių vietos ir bendra informacija
Elektros saugikliai apsaugo įvairias automobilio elektros sistemos dalis, nutraukdami maitinimą, jei srovė viršija saugiklio slenkstinę vertę. Perdegusį saugiklį reikia pakeisti, kad būtų atkurtas visiškas automobilio elektros sistemos veikimas.
Saugiklių dėžutės yra išdėstytos šiose vietose:
- dešinėje variklio skyriaus pusėje (stovint priešais automobilį);
- po daiktadėžės grindų kilimėliu;
- dešinėje bagažinės pusėje (stovint už automobilio).
Svarbu: Saugiklio keitimas neteisingai gali rimtai apgadinti elektros sistemą. Pakaitinis saugiklis turi turėti tinkamas specifikacijas, pavyzdžiui, tipą ir srovės stiprį. Perdegęs saugiklis gali būti elektros sistemos trikties požymis.
Volvo XC60 cabin fusebox location
Saugikliai po daiktadėže
Saugikliai, įrengti po daiktadėže, saugo, be kita ko, elektros lizdus, ekranus ir durelių modulius. Centrinis elektros blokas yra už grindų kilimėlio / šoninės plokštės. Dangtelio viduje yra replės, palengvinančios saugiklių išėmimo ir montavimo procedūrą. Variklio skyriuje esančioje saugiklių dėžutėje taip pat yra vietos keliems atsarginiams saugikliams.
Dangčio viduje yra lipdukas, kuriame parodytos saugiklių vietos. Šioje saugiklių lentelėje nurodytos funkcijos ir komponentai apima kelis automobilių modelių ir variklių variantus. Todėl saugiklio aprašymas taikomas didesniam arba mažesniam automobilio komponentų skaičiui, priklausomai nuo jo įrangos.
| Funkcija | Amperažas | Tipas |
|---|---|---|
| Valdymo modulis, 48 V akumuliatorius | 10 | Mikro |
| Judesio jutiklis* | 5 | Mikro |
| Vairuotojo ekranas | 5 | Mikro |
| Klaviatūra, centrinis valdymo pultas | 5 | Mikro |
| Saulės jutiklis | 5 | Mikro |
| Vairo sistema | 5 | Mikro |
| Valdymo modulis, užvedimo rankenėlė ir stovėjimo stabdys | 5 | Mikro |
| Šildomas vairas* | 15 | Mikro |
| Valdymo modulis, klimato kontrolė | 10 | Mikro |
| Vairo užraktas | 7,5 | Mikro |
| Diagnostikos jungtis | 10 | Mikro |
| Centrinis ekranas | 5 | Mikro |
| Ventiliatoriaus modulis, klimato kontrolė, priekis | 40 | MCase |
| USB šakotuvas | 5 | Mikro |
| Valdymo prietaisų apšvietimas, Salono apšvietimas, Pritemdymas, salono galinio vaizdo veidrodėlis*, Lietaus ir šviesos jutikliai*, Elektra valdomos priekinės sėdynės*, Valdymo skydeliai, galinės durelės, Ventiliatoriaus modulis, klimato kontrolė, Klaviatūra, tunelinis valdymo pultas ties kojoms skirta vieta galinėje sėdynėje* | 7,5 | Mikro |
| Valdymo modulis, pagalbos vairuotojui funkcijos | 5 | Mikro |
| Viršutinis valdymo pultas | 20 | Mikro |
| Projekcinis rodinys* | 5 | Mikro |
| Salono apšvietimas | 5 | Mikro |
| Belaidžio įkrovimo plokštelė | 5 | Mikro |
| Viršutinio valdymo pulto ekranas | 5 | Mikro |
| Valdymo modulis, prie interneto prijungtas automobilis, Valdymo modulis Volvo On Call | 5 | Mikro |
| Garso valdymo įrenginys (stiprintuvas) | 40 | MCase |
| Daugiadiapazonė antena | 5 | Mikro |
| Valdymo modulis, sėdynių komforto įranga, priekis* | 5 | Mikro |
| Alkospyna* | 5 | Mikro |
| Galinio lango valytuvas | 15 | Mikro |
| Valdymo modulis, degalų siurblys | 15 | Mikro |
| Relės ritė, transmisijos alyvos siurblys | 5 | Mikro |
| Bagažinės dangčio arba bagažinės durų atidarymas pėdos judesiu* | - | Mikro |
| Vairuotojo pusės priekinės sėdynės šildymas | 15 | Mikro |
| Keleivių pusės priekinės sėdynės šildymas | 15 | Mikro |
| Aušinimo skysčio siurblys | 7,5 | Mikro |
| Elektra valdoma vairuotojo sėdynė* | 20 | Mikro |
| Modulis, aktyvus slopinimas* | 20 | Mikro |
| Informacijos ir pramogų sistemos modulis | 10 | Mikro |
| Elektra valdoma priekinė keleivio sėdynė* | 20 | Mikro |
| TV* (kai kuriose rinkose) | 5 | Mikro |
Saugiklių vieta ir aprašymas variklio skyriuje
Šiame skyriuje pateikiamas saugiklių sąrašas, esantis variklio skyriaus saugiklių dėžutėje, skirtas „Volvo XC60“ su benzininiu varikliu 2.0 l (2.0T, T5, T5 AWD, T6, T6 AWD), 2.5 l (T5 AWD), 3.0 l (T6 AWD, T6 AWD R-Design), 3.2 l (3.2, 3.2 AWD) ir dyzeliniu varikliu.
| Nr. | Amperažas | Aprašymas |
|---|---|---|
| 1 | 50 | Centrinio elektroninio modulio (CEM) pirminis saugiklis po pirštinių dėžute |
| 2 | 50 | Centrinio elektroninio modulio (CEM) pirminis saugiklis po pirštinių dėžute |
| 3 | 60 | Pirminis saugiklis centriniam elektros blokui krovinių skyriuje |
| 4 | 60 | Pirminis relės / saugiklių dėžutės saugiklis po pirštinių dėžute |
| 5 | 50 (2008-2010), 60 (2011-2017) | Pirminis saugiklis relės / saugiklių dėžutės po pirštinių dėžute |
| 6 | - | Nenaudotas |
| 7 | 100 | Papildomas elektrinis šildytuvas |
| 8 | 20 (2008-2011: nenaudota; 2012-2013: priekinių žibintų plovikliai), 40 (2011, 2014-2017: šildomas priekinis stiklas, kairė pusė) | Priekinių žibintų plovikliai / Šildomas priekinis stiklas, kairė pusė |
| 9 | 30 | Priekinio stiklo valytuvai |
| 10 | 25 | Parkavimo šildytuvas |
| 11 | 40 | Vėdinimo ventiliatorius |
| 12 | 40 (2008-2013: Nenaudotas; 2011, 2014-2017: Šildomas priekinis stiklas, dešinė pusė) | Nenaudotas / Šildomas priekinis stiklas, dešinė pusė |
| 13 | 40 | ABS siurblys |
| 14 | 20 | ABS vožtuvai |
| 15 | 20 (2008-2013: nenaudota; 2011, 2014-2017: žibintų plovikliai) | Nenaudota / Žibintų plovikliai |
| 16 | 10 | Priekinių žibintų reguliavimas*; Aktyvūs ksenoniniai žibintai - ABL |
| 17 | 20 | Centrinio elektroninio modulio (CEM) pirminis saugiklis po pirštinių dėžute |
| 18 | 5 (2008-2010: radaras, ACC valdymo modulis; 2011-2017: ABS) | Radaras, ACC valdymo modulis / ABS |
| 19 | 5 | Reguliuojama vairavimo jėga |
| 20 | 10 | Variklio valdymo modulis; Transmisijos valdymo modulis; Oro pagalvės |
| 21 | 10 | Šildomi priekinio stiklo plovimo antgaliai |
| 22 | - | Nenaudotas |
| 23 | 5 | Priekinių žibintų valdymas |
| 24 | 15 (2008-2010: Priekinių žibintų plovikliai; 2011-2017: Nenaudota) | Priekinių žibintų plovikliai / Nenaudota |
| 25 | 15 (2008-2010: 12V lizdas, priekinės ir galinės sėdynės; 2011-2017: nenaudota) | 12V lizdas, priekinės ir galinės sėdynės / Nenaudota |
| 26 | 5 (2008-2010: stoglangis, stogo konsolė / ECC; 2011-2017: nenaudota) | Stoglangis, stogo konsolė / ECC / Nenaudota |
| 27 | 5 (2008-2013: relė, variklio skyrius; 2014-2017: relės ritės) | Relė, variklio skyrius / Relės ritės |
| 28 | 20 | Pagalbinės lempos |
| 29 | 15 | Ragas |
| 30 | 5 (Relės ritė variklio valdymo sistemos pagrindinėje relėje (4 cil.); Variklio valdymo modulis (4 cilindrų)), 10 (Relės ritė variklio valdymo sistemos pagrindinėje relėje (5 cilindrų dyzelinis); Variklio valdymo modulis (5 cilindrų dyzelinis)) | Variklio valdymo sistemos relės / valdymo modulis |
| 31 | 15 | Transmisijos valdymo modulis |
| 32 | 15 | Oro kondicionieriaus kompresorius, Pagalbinis aušinimo skysčio siurblys |
| 33 | 5 | Relės ritė oro kondicionieriaus elektromagnetinės sankabos relė; Relės ritė aušinimo skysčio siurblio relė; Relės ritė centriniame elektros bloke variklio skyriaus šaltoje zonoje |
| 34 | 30 (2008-2016: Starterio relė; 2017: nenaudota) | Starterio relė / Nenaudota |
| 35 | 10 (Kaitinimo žvakių valdymo modulis, uždegimo ritės), 20 (Variklio valdymo modulis, uždegimo ritės, kondensatorius) | Kaitinimo žvakių valdymo modulis / Variklio valdymo modulis |
| 36 | 15 (Dyzelinas: variklio valdymo modulis), 20 (2014-2017: variklio valdymo blokas (4 cilindrų)), 10 (Benzinas: variklio valdymo modulis) | Variklio valdymo modulis |
| 37 | 10 (įvairūs vožtuvai, jutikliai ir siurbliai), 15 (įpurškimo sistema, MAF jutiklis, valdymo vožtuvai, purkštukai, ECM) | Variklio komponentų valdymo sistema |
| 38 | 10 (Variklio vožtuvai, oro kondicionieriaus kompresorius, solenoidai, pavaros varikliai, MAF jutiklis, alyvos lygio jutiklis), 15 (Vožtuvai, alyvos siurblys, Lambda zondas) | Variklio ir A/C sistemos komponentai |
| 39 | 15 (Lambda zondai, EVAP vožtuvas, valdymo modulis, radiatoriaus ritinėlio gaubtas), 10 (Lambda zondai, valdymo modulis) | Lambda zondai ir susijusios sistemos |
| 40 | 15 (Uždegimo ritės), 20 (Dyzelino filtro šildytuvas, karterio ventiliacijos šildytuvas, vakuuminis siurblys), 10 (Karterio šildytuvas, aušinimo siurblys, automatinės pavarų dėžės alyvos siurblys), 5 (Valdymo modulis, radiatoriaus dangtelis) | Uždegimo sistemos, karterio, dyzelino šildymo elementai |
| 41 | 7.5 (A/C solenoidinė sankaba, žvakių valdymo modulis, alyvos siurblys), 5 (Karterio šildytuvas, valdymo modulis, radiatoriaus ritinėlio dangtis), 10 (Karterio šildytuvas, automatinė pavarų dėžė alyvos siurblys), 15 (A/C elektromagnetinė sankaba, kaitinimo žvakių valdymo modulis) | Oro kondicionieriaus, šildymo ir siurblių sistemos |
| 42 | 50 | Aušalo siurblys (4 cil. benzininis) |
| 43 | 70 | Dyzelino šildymo žvakės (tik dyzeliniuose varikliuose) |
| 44 | 60 | Aušinimo ventiliatorius (4-5 cil. benzininis) |
| 45 | 60 | Aušinimo ventiliatorius (6 cil., 4, 5 cil. |
Automobilio ekrano indikatoriai
Automobilio ekrane yra įvairių skirtingų ženklų. Ženklai skirstomi į įspėjamuosius, kontrolinius ir informacinius ženklus. Toliau pateikti dažniausiai sutinkami ženklai ir jų reikšmės:
- raudonas įspėjamasis ženklas įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir (arba) važiavimo sąlygoms. Tuo pat metu jungtinio prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
- informacinis ženklas kartu su tekstu jungtinio prietaisų skydelio informaciniame ekrane įsijungia tada, kai kurioje nors automobilio sistemoje aptinkamas nuokrypis.
