Volvo V70 Generatoriaus Diržo Schema ir Keitimas

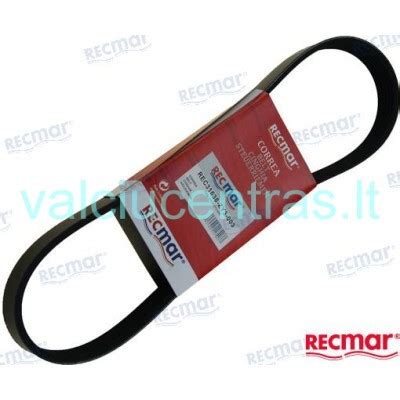

Generatoriaus diržas, kartais vadinamas pagalbiniu diržu arba serpentininiu diržu, yra kritinis komponentas Volvo V70 automobilyje. Jis varo generatorių, kuris gamina elektros energiją, reikalingą automobilio sistemoms veikti, taip pat gali varyti kitus komponentus, tokius kaip vairo stiprintuvas ir oro kondicionierius. Teisingas generatoriaus diržo montavimas yra būtinas norint užtikrinti patikimą automobilio veikimą ir išvengti brangių gedimų.

Generatoriaus Diržo Įtempėjas: Paskirtis ir Veikimas

Generatoriaus diržo įtempėjas yra svarbi Volvo V70 automobilio dalis, užtikrinanti tinkamą generatoriaus diržo įtempimą. Netinkamas įtempimas gali sukelti įvairių problemų, tokių kaip generatoriaus veikimo sutrikimai, triukšmas ir netgi diržo nutrūkimas.

Paskirtis ir Funkcijos

Generatoriaus diržo įtempėjas, kartais vadinamas diržo įtempimo mechanizmu, atlieka kelias svarbias funkcijas:

• Diržo įtempimo palaikymas: Pagrindinė funkcija yra užtikrinti optimalų generatoriaus diržo įtempimą. Tinkamas įtempimas leidžia generatoriui efektyviai perduoti galią iš variklio alkūninio veleno, taip užtikrinant tinkamą akumuliatoriaus įkrovimą ir kitų elektrinių sistemų veikimą.
• Vibracijos slopinimas: Įtempėjas taip pat padeda sumažinti diržo vibraciją, kuri gali atsirasti dėl variklio darbo ciklo ir besisukančių komponentų. Tai sumažina triukšmą ir prailgina diržo tarnavimo laiką.
• Automatinis reguliavimas: Dauguma šiuolaikinių įtempėjų yra automatiniai, t.y., jie nuolat reguliuoja diržo įtempimą, atsižvelgiant į temperatūros pokyčius, diržo nusidėvėjimą ir kitus faktorius.

Įtempėjas dažniausiai susideda iš spyruoklės, skriemulio ir amortizatoriaus (dempferio). Spyruoklė nuolat traukia skriemulį, kuris įtempia diržą. Amortizatorius slopina vibracijas ir užtikrina sklandų įtempėjo veikimą.

Dažniausi Generatoriaus Diržo Įtempėjo Gedimų Požymiai

Laiku pastebėjus gedimo požymius, galima išvengti rimtesnių problemų ir didesnių remonto išlaidų. Štai keletas dažniausių generatoriaus diržo įtempėjo gedimų požymių:

• Triukšmas: Vienas iš pirmųjų požymių yra neįprastas triukšmas iš variklio skyriaus. Tai gali būti cypimas, ūžimas, kaukimas ar netgi metalinis trinktelėjimas. Triukšmas dažniausiai girdimas varikliui dirbant tuščiąja eiga arba esant žemoms apsukoms. Pasitaiko, kad vaziuojant pasmirsta svilesiais ir dingsta vairo stiprintuvas. Po kapotu galima rasti kabanti dirza ir detalę, iš kurios nusisuko vienas iš dirzo itempeju.
• Diržo vibracija: Vizualiai pastebima diržo vibracija, ypač dirbant tuščiąja eiga. Diržas gali atrodyti laisvas arba "šokinėjantis".
• Akumuliatoriaus įspėjamoji lemputė: Užsidegusi akumuliatoriaus įspėjamoji lemputė prietaisų skydelyje gali reikšti, kad generatorius neveikia tinkamai dėl nepakankamo diržo įtempimo.
• Sunkumai užvedant variklį: Jei generatorius nepakankamai įkrauna akumuliatorių, gali kilti sunkumų užvedant variklį, ypač šaltu oru.
• Elektros prietaisų veikimo sutrikimai: Netinkamas generatoriaus veikimas gali sukelti elektros prietaisų veikimo sutrikimus, tokius kaip pritemę žibintai, lėtai veikiantys langų kėlikliai ar netgi elektronikos gedimai.
• Vizualūs pažeidimai: Apžiūrėjus įtempėją, galima pastebėti vizualius pažeidimus, tokius kaip įtrūkimai, deformacijos, korozija ar tepalo nutekėjimas iš amortizatoriaus (jei toks yra).

Jei pastebėjote bent vieną iš šių požymių, rekomenduojama kuo greičiau kreiptis į autoservisą, kad būtų atlikta diagnostika ir nustatytas gedimas. Vienas iš vartotojų pranešė, kad jam teko keisti generatoriaus guolius, nes mašina garsiai pradėjo dirbti, o servise jam pasakė, kad taip irgi galėjo atsitikti.

Generatoriaus Diržo Schema ir Montavimo Svarba

Generatoriaus diržo schema parodo, kaip diržas turi būti apjuostas aplink skirtingus skriemulius. Schema skiriasi priklausomai nuo konkretaus Volvo V70 modelio ir variklio tipo. Todėl svarbu naudoti konkrečiai jūsų automobiliui skirtą schemą. Dažniausiai schemą galima rasti automobilio vartotojo vadove arba internete, įvedus automobilio markę, modelį, variklio tipą ir "generatoriaus diržo schema". Kai kurie modeliai, pavyzdžiui, Volvo 850 2.0 20V 1993, gali neturėti šios schemos vartotojo vadove, tačiau ji paprastai būna pavaizduota specializuotose programėlėse ar remonto vadovuose.

Bendras principas yra toks: diržas apjuosiamas aplink pagrindinį skriemulį (dažniausiai alkūninio veleno skriemulį), kuris varo generatoriaus skriemulį, ir, priklausomai nuo modelio, vairo stiprintuvo siurblio, oro kondicionieriaus kompresoriaus ir vandens pompos skriemulius. Įtempimo skriemulys (diržo įtempiklis) užtikrina, kad diržas būtų tinkamai įtemptas.

Svarba Teisingo Montavimo

Netinkamai sumontuotas generatoriaus diržas gali sukelti įvairių problemų:

• Akumuliatoriaus išsikrovimas: Jei generatorius nebus tinkamai varomas, akumuliatorius nebus įkraunamas, todėl automobilis gali neužsivesti.
• Vairo stiprintuvo praradimas: Dėl nepakankamo generatoriaus diržo įtempimo, vairo stiprintuvas gali nustoti veikti, padarant vairavimą sunkesnį ir pavojingesnį.
• Oro kondicionieriaus gedimas: Generatoriaus diržas taip pat gali varyti oro kondicionierių, todėl netinkamas montavimas gali sukelti jo gedimą.
• Variklio perkaitimas: Kai kuriuose modeliuose generatoriaus diržas gali varyti vandens pompą, todėl netinkamas montavimas gali sukelti variklio perkaitimą.
• Diržo nutrūkimas: Per didelis arba per mažas įtempimas gali sukelti diržo nusidėvėjimą ir galiausiai nutrūkimą.

Generatoriaus Diržo Įtempėjo ir Diržo Keitimo Procesas

Generatoriaus diržo įtempėjo keitimas nėra labai sudėtinga procedūra, tačiau reikalauja tam tikrų įgūdžių ir įrankių. Jei nesate tikri dėl savo gebėjimų, geriau patikėti šį darbą profesionalams. Vartotojo patirtis rodo, kad pasitaiko, jog įtempėjas tiesiog užstringa ir išsisuka.

Reikalingos Priemonės ir Medžiagos

• Naujas generatoriaus diržas (tinkamas jūsų Volvo V70 modeliui)
• Raktų rinkinys
• Veržliarakčiai
• Diržo įtempiklio raktas arba specialus įrankis (priklausomai nuo modelio)
• Pirštinės
• Apsauginiai akiniai
• Automobilinis domkratas ir atramos (jei reikia)
• Schema (generatoriaus diržo)

Keitimo Procedūra

Ši instrukcija yra bendro pobūdžio, todėl prieš pradėdami darbą, būtinai peržiūrėkite konkrečią jūsų automobilio schemą ir vadovą.

1. Saugumas Pirmiausia: Atskirkite neigiamą akumuliatoriaus gnybtą, kad išvengtumėte elektros smūgio ir atsitiktinio variklio užvedimo.
2. Pasiekite Diržą: Priklausomai nuo modelio, gali reikėti nuimti apsaugas arba kitus komponentus, kad pasiektumėte generatoriaus diržą. Jei reikia, pakelkite automobilį su domkratu ir uždėkite atramas.
3. Atlaisvinkite Įtempimą: Naudodami diržo įtempiklio raktą arba specialų įrankį, atlaisvinkite įtempimo skriemulį. Tai leis atlaisvinti senąjį diržą. Atkreipkite dėmesį į diržo apjuosimo schemą prieš nuimdami senąjį diržą. Nufotografuokite arba nusipieškite schemą, jei nesate tikri.
4. Nuimkite Senąjį Diržą: Atsargiai nuimkite senąjį diržą nuo visų skriemulių. Patikrinkite, ar nėra nusidėvėjimo požymių, įtrūkimų ar pažeidimų.
5. Atjunkite seną įtempėją: Atsukite varžtus, laikančius seną įtempėją. Prieš atjungdami, įsitikinkite, kad niekas netrukdo jo išimti. Rankomis bandant įsukti varžtą, jis turėtų įsisukti.
6. Patikrinkite Skriemulius: Patikrinkite visus skriemulius, ar nėra pažeidimų, nusidėvėjimo ar korozijos. Įsitikinkite, kad jie sukasi laisvai. Jei reikia, pakeiskite pažeistus skriemulius. Atkreipkite dėmesį į pagrindinį skriemulį. Jei guma sutrūkinėjusi arba lengvai vartosi, jį taip pat reikėtų pakeisti.
7. Įdiekite naują įtempėją: Pritvirtinkite naują įtempėją varžtais. Įsitikinkite, kad jis tinkamai užsifiksavo ir tvirtai laikosi.
8. Sumontuokite Naująjį Diržą: Vadovaudamiesi schema, apjuoskite naująjį diržą aplink visus skriemulius. Įsitikinkite, kad diržas tinkamai įdėtas į kiekvieno skriemulio griovelius.
9. Įtempkite Diržą: Naudodami diržo įtempiklio raktą arba specialų įrankį, įtempkite diržą. Įtempimas turi būti toks, koks nurodytas jūsų automobilio vadove. Jei neturite vadovo, bendra taisyklė yra tokia: diržas turi būti pakankamai įtemptas, kad tarp skriemulių jį būtų galima pasukti ne daugiau kaip 90 laipsnių. Priveržimo jėga 24 Nm.
10. Patikrinkite Įtempimą: Atleidus įtempiklio raktą, patikrinkite, ar diržas tinkamai įtemptas.
11. Surinkite Atgal: Sumontuokite visas nuimtas apsaugas arba komponentus.
12. Prijunkite Akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
13. Paleiskite Variklį: Paleiskite variklį ir patikrinkite, ar diržas veikia sklandžiai ir ar nėra pašalinių garsų. Patikrinkite, ar visos sistemos (vairo stiprintuvas, oro kondicionierius) veikia tinkamai.
14. Pakartotinai Patikrinkite: Po kelių minučių darbo patikrinkite diržo įtempimą dar kartą.

Dažniausios Klaidos Montuojant Generatoriaus Diržą

Montuojant generatoriaus diržą, svarbu vengti šių dažnų klaidų:

• Netinkamas diržo tipas: Naudokite tik jūsų konkrečiam Volvo V70 modeliui skirtą diržą.
• Netinkama schema: Naudokite tikslią jūsų automobiliui skirtą schemą.
• Per didelis arba per mažas įtempimas: Netinkamas įtempimas gali sukelti diržo nusidėvėjimą arba gedimą.
• Nepatikrinti skriemuliai: Pažeisti skriemuliai gali sugadinti naują diržą.
• Neatsargus montavimas: Būkite atsargūs, kad nepažeistumėte diržo montuojant.

Patarimai ir Rekomendacijos

• Naudokite kokybiškas dalis: Renkantis naują generatoriaus diržo įtempėją, rekomenduojama naudoti kokybiškus, patikimų gamintojų produktus. Tai užtikrins ilgesnį tarnavimo laiką ir patikimą veikimą. Pavyzdžiui, diržai „Contitech“, guoliukai ir įtempėjai „INA“, vandens pompos „SKF“ arba „HEPU“.
• Keiskite diržą kartu su įtempėju: Jei keičiate generatoriaus diržo įtempėją, rekomenduojama tuo pačiu metu pakeisti ir generatoriaus diržą. Tai užtikrins optimalų sistemos veikimą ir išvengsite papildomų remonto darbų ateityje.
• Reguliariai tikrinkite diržo būklę: Reguliariai apžiūrėkite generatoriaus diržą ir įtempėją, ar nėra vizualių pažeidimų, įtrūkimų ar nusidėvėjimo požymių.
• Laikykitės gamintojo rekomendacijų: Laikykitės Volvo gamintojo rekomendacijų dėl generatoriaus diržo ir įtempėjo keitimo intervalų.
• Atsargiai su skysčiais: Saugokite, kad ant generatoriaus diržo nepatektų tepalo, aušinimo skysčio ar kitų skysčių, nes tai gali pakenkti diržo medžiagai ir sutrumpinti jo tarnavimo laiką.
• Specialūs įrankiai: Kai kuriems Volvo V70 modeliams gali prireikti specialių įrankių generatoriaus diržo įtempėjo keitimui. Prieš pradėdami darbus, įsitikinkite, kad turite reikiamus įrankius.
• Profesionali pagalba: Jei nesate tikri dėl savo gebėjimų arba neturite reikiamų įrankių, geriausia patikėti šį darbą kvalifikuotam autoservisui.

Kada Reikia Keisti Generatoriaus Diržą?

Generatoriaus diržas turi būti keičiamas reguliariai, vadovaujantis gamintojo rekomendacijomis (dažniausiai kas 60 000 - 100 000 km). Taip pat reikia keisti diržą, jei pastebėjote šiuos požymius:

• Įtrūkimai arba nusidėvėjimas
• Pašaliniai garsai (cypimas, švilpimas)
• Diržo atsilaisvinimas
• Sistemos (vairo stiprintuvas, oro kondicionierius) neveikia tinkamai

Generatoriaus Diržo Įtempimo Reguliavimas

Teisingas generatoriaus diržo įtempimas yra kritinis veiksnys. Per didelis įtempimas gali sukelti per ankstyvą guolių susidėvėjimą, o per mažas įtempimas - diržo slydimą ir efektyvumo sumažėjimą. Dauguma šiuolaikinių automobilių naudoja automatinius diržo įtempiklius, kurie palaiko tinkamą įtempimą. Tačiau, jei jūsų Volvo V70 turi rankinį įtempiklį, turėsite reguliuoti įtempimą rankiniu būdu.

Naudokite diržo įtempiklio matuoklį, jei turite, kad užtikrintumėte tinkamą įtempimą pagal gamintojo specifikacijas. Jei neturite matuoklio, galite patikrinti įtempimą spaudžiant diržą tarp dviejų skriemulių. Diržas neturėtų per daug įlinkti. Atkreipkite dėmesį į tai, kad skirtingiems diržams ir skirtingose vietose įlinkis gali skirtis, todėl geriausia naudoti matuoklį arba vadovautis gamintojo nurodymais.

Dažniausiai Užduodami Klausimai (DUK)

Kaip dažnai reikia keisti generatoriaus diržo įtempėją?

Generatoriaus diržo įtempėjo keitimo intervalas priklauso nuo konkretaus Volvo V70 modelio ir eksploatavimo sąlygų. Paprastai rekomenduojama keisti įtempėją kas 80 000 - 120 000 kilometrų arba kartu su generatoriaus diržo keitimu.

Ar galiu važiuoti su sugedusiu generatoriaus diržo įtempėju?

Važiuoti su sugedusiu generatoriaus diržo įtempėju nerekomenduojama. Tai gali sukelti generatoriaus veikimo sutrikimus, akumuliatoriaus išsikrovimą, elektros prietaisų veikimo sutrikimus ir netgi diržo nutrūkimą, kas gali rimtai sugadinti variklį.

Kiek kainuoja generatoriaus diržo įtempėjo keitimas?

Generatoriaus diržo įtempėjo keitimo kaina priklauso nuo konkretaus Volvo V70 modelio, naudojamų dalių ir autoserviso įkainių. Paprastai kaina svyruoja nuo 100 iki 300 eurų, įskaitant dalis ir darbą.

Ar galiu pats pakeisti generatoriaus diržo įtempėją?

Jei turite patirties su automobilių remontu ir turite reikiamus įrankius, galite pabandyti patys pakeisti generatoriaus diržo įtempėją. Tačiau, jei nesate tikri dėl savo gebėjimų, geriau patikėti šį darbą profesionalams.

Ar generatoriaus diržo įtempėjas turi įtakos degalų sąnaudoms?

Netiesiogiai, taip. Jei generatoriaus diržas yra nepakankamai įtemptas, generatorius gali veikti neefektyviai, o tai gali šiek tiek padidinti degalų sąnaudas, nes varikliui reikia daugiau energijos akumuliatoriaus įkrovimui.

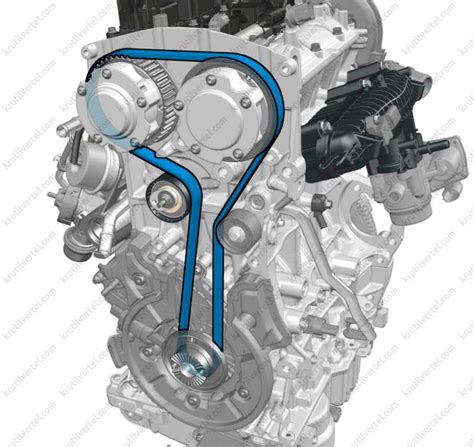

Paskirstymo Diržas (Pagrindinis Diržas)

Paskirstymo diržas (kartais vadinamas pagrindiniu diržu) yra kritiškai svarbi Volvo V70 variklio dalis. Jo funkcija - sinchronizuoti alkūninio veleno ir paskirstymo veleno judėjimą. Tinkamas sinchronizavimas užtikrina, kad vožtuvai atsidarys ir užsidarys tinkamu laiku, atsižvelgiant į stūmoklių padėtį. Jei paskirstymo diržas nutrūksta, tai gali sukelti rimtą variklio pažeidimą, pavyzdžiui, vožtuvų susidūrimą su stūmokliais. Dėl to gali prireikti brangaus variklio remonto arba net viso variklio keitimo. Kai kurių vartotojų patirtis rodo, kad toks gedimas gali privesti prie pavarų dėžės gedimo, nors tai retas atvejis, susijęs su kitais komponentais, tokiais kaip išminamasis guolis, kuris gali kaukšti žiemos metu.

Kada keisti Volvo V70 paskirstymo diržą?

Paskirstymo diržo keitimo intervalas priklauso nuo konkretaus Volvo V70 modelio, variklio tipo ir gamybos metų. Todėl svarbu pasikonsultuoti su savo automobilio savininko vadovu arba kreiptis į patikimą autoservisą, kad sužinotumėte rekomenduojamą keitimo intervalą. Dažniausiai, rekomenduojamas intervalas svyruoja nuo 80 000 iki 120 000 kilometrų arba kas 5-7 metus, priklausomai nuo to, kas įvyksta anksčiau. Tačiau šis intervalas gali skirtis, todėl visada geriausia vadovautis gamintojo rekomendacijomis, kurios tiksliausiai atitinka jūsų automobilio specifikacijas.

Svarbu: Jei perkate naudotą Volvo V70, visada pasidomėkite, kada paskutinį kartą buvo keistas paskirstymo diržas. Jei neturite jokios informacijos, geriausia jį pakeisti kuo greičiau, kad išvengtumėte galimų problemų.

Įspėjamieji požymiai, kad paskirstymo diržą reikia keisti:

• Triukšmas iš variklio srities: Čirpimas, ūžimas ar kitas neįprastas garsas gali reikšti, kad diržas yra susidėvėjęs arba pažeistas.
• Variklio prastai dirba: Netolygus variklio darbas, sunkumai užvedant arba sumažėjęs galios pojūtis gali būti susiję su paskirstymo diržo problemomis.
• Vizualiai matomi pažeidimai: Apžiūrėkite diržą, ar nėra įtrūkimų, atsilupimų, susidėvėjimo žymių ar kitų pažeidimų. Jei pastebite bet kokius pažeidimus, nedelsdami kreipkitės į servisą.
• Rekomenduojamo keitimo termino arba ridos pasiekimas: Net jei nematote jokių akivaizdžių pažeidimų, vis tiek turėtumėte pakeisti diržą, kai pasiekiate rekomenduojamą intervalą.

Ką dar reikia keisti keičiant paskirstymo diržą?

Keičiant paskirstymo diržą, rekomenduojama pakeisti ir kitus susijusius komponentus, kad išvengtumėte galimų problemų ateityje. Tai apima:

• Vandens siurblį: Jei vandens siurblys sugenda, jis gali sugadinti paskirstymo diržą. Be to, daugelyje automobilių vandens siurblys yra varomas paskirstymo diržu, todėl jį pakeisti kartu su diržu yra ekonomiškai efektyvu, nes jau atlikta didžioji dalis darbo.
• Įtempiklį ir kreipiančiuosius guolius: Šie komponentai užtikrina tinkamą diržo įtempimą.

Visada rekomenduojama gauti kelis pasiūlymus iš skirtingų autoservisų, kad galėtumėte palyginti kainas ir pasirinkti geriausią variantą.

Riebokšlių Keitimas

Be to, svarbu atkreipti dėmesį į riebokšlių keitimą. Jei variklis "apsimyžęs" tepalais (priekinis alkūninio veleno riebokšlis paleidęs), lieka du variantai - arba lupti lauk dirzus ir keisti riebokšlį, arba važinėti su "apsimyzusiu" varikliu. Riebokšliai pradeda leisti tada, kai sukietėja sijonėlio guma, o to nustatyti iš akies niekaip neišeis. Jis gali bet kada pradėti leisti. Yra žinoma nemažai atvejų, kai po keliasdešimties tūkstančių kilometrų po diržų keitimo pradeda leisti riebokšlis. Bent jau S80/V70II 2,5tdi modeliuose alkūninio veleno riebokšlio leidimas priveda prie to, kad išbrinksta ir nepataisomai sugadinama pagalvė stovinti po juo, o jos kaina yra nemaža. Todėl, keičiant diržus, rekomenduojama patikrinti ir, esant reikalui, pakeisti riebokšlius, ypač jei automobilis yra senesnis arba turi didesnę ridą.
