Šioje straipsnio dalyje nagrinėsime Volvo automobilių rūko žibintų veikimo principus ir funkcionalumą, taip pat aptarsime svarbiausius prietaisų skydelio simbolius, kurie informuoja vairuotoją apie automobilio sistemų būklę.
Volvo rūko žibintų valdymas ir funkcijos
Rūko žibintai įjungiami rankiniu būdu, kai važiuojama rūko sąlygomis. Jie taip pat įsijungia automatiškai važiuojant atbuline eiga, kad papildytų atbulinės eigos žibintą. Jeigu automobilyje įrengti posūkio apšvietimo žibintai, rūko žibintai įsijungia automatiškai esant silpnai dienos šviesai arba tamsoje, apšviesdami sritį įstrižai prieš automobilį.
Priekiniai rūko žibintai
Priekinių rūko žibintų mygtukas leidžia aktyvinti arba deaktyvinti šią funkciją. Įjungus priekinius rūko žibintus, vairuotojo ekrane pasirodo simbolis. Priekiniai rūko žibintai išsijungia automatiškai, kai išjungiamas automobilis arba perjungiklio rotacinis žiedas pasukamas į padėtį.
Galiniai rūko žibintai
Galiniai rūko žibintai gali būti įjungiami tik tada, kai automobilio elektros sistema nustatyta į uždegimo padėtį II ir perjungiklio rotacinis žiedas yra padėtyje , arba. Paspauskite mygtuką, kad aktyvintumėte arba deaktyvintumėte. Skirtingose šalyse galioja skirtingi reglamentai dėl galinių rūko žibintų naudojimo.
Yra tik vienas galinis rūko žibintas, kuris sumontuotas vairuotojo pusėje. Kai įjungiamas galinis rūko žibintas, užsidega specialus simbolis.
Posūkio apšvietimo funkcija
Priekiniai rūko žibintai gali atlikti posūkio apšvietimo funkciją: jie staigiame posūkyje laikinai apšviečia zoną priešais automobilį įstrižai, vairo sukimo kryptimi, arba ta kryptimi, kuria įjungiamas posūkio signalas. Funkcija aktyvinama esant silpnam apšvietimui arba tamsoje, kai perjungiklio rotacinis žiedas nustatomas į padėtį arba ir automobilio greitis nesiekia maždaug 30 km/h (apie 20 myl./val.). Gamintojo pristatytame automobilyje ši funkcija būna aktyvinta. Be to, abu posūkio apšvietimo žibintai įjungiami kaip papildomas apšvietimas prie atbulinės eigos žibinto, kai važiuojama atbuline eiga.
Volvo | How To ATMOSPHERE led LIGHT install?

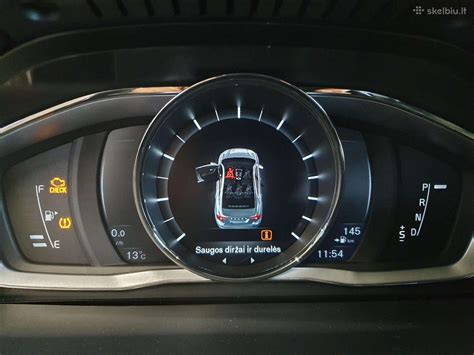

Volvo prietaisų skydelio simboliai: informacija vairuotojui
Automobilio prietaisų skydelis yra informacijos centras, kuris nuolat bendrauja su vairuotoju, pranešdamas apie įvairių sistemų būklę. Indikatoriai ir simboliai, esantys prietaisų skydelyje, yra esminiai elementai, padedantys suprasti, ar automobilis veikia tinkamai, ar yra kokių nors gedimų, ar aktyvuotos tam tikros funkcijos. Šie ženklai gali įspėti apie galimus pavojus, informuoti apie sistemos veikimą ar tiesiog patvirtinti, kad viskas veikia taip, kaip turėtų.
Simbolių tipai ir spalvos
Simboliai skirstomi į įspėjamuosius, kontrolinius ir informacinius ženklus. Pagrindinės automobilio simbolių spalvos yra žalia, geltona ir raudona:
- Raudonas įspėjamasis ženklas įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir (arba) važiavimo sąlygoms. Tuo pat metu jungtinio prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
- Geltonos spalvos lemputės tik įspėja apie problemas, pavyzdžiui, sumažėjusį skysčio lygį, neveikiančią sistemą.
- Žalios ir mėlynos spalvos lemputės praneša apie aktyvuotas funkcijas ir sistemas, pavyzdžiui, rūko žibintus, ilgąsias šviesas, kruizo kontrolę.
- Informacinis ženklas kartu su tekstu jungtinio prietaisų skydelyje įsijungia tada, kai kurioje nors automobilio sistemoje aptinkamas nuokrypis.
- Kontroliniai ženklai perspėja vairuotoją apie suaktyvintą funkciją, veikiančią sistemą arba įvykusią klaidą ar triktį.

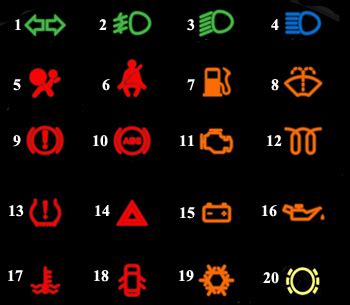

Dažniausiai sutinkami „Volvo“ prietaisų skydelio simboliai ir jų reikšmės
Sistemos gedimai ir įspėjimai (Raudoni ir Geltoni simboliai)
- ABL sistemos gedimas: Jei ABL funkcija (aktyvių judančių žibintų funkcija) sugenda, užsidega šis ženklas.
- Išmetimo sistema: Jei užvedus variklį šis ženklas šviečia, tai gali būti dėl to, jog sugedo automobilio išmetimo sistema. Rekomenduojama nuvykti į įgaliotąjį „Volvo“ autoservisą, kad sistema būtų patikrinta.
- ABS sistemos gedimas: Jei pasirodo šis ženklas, sistema neveikia. Įprasta automobilio stabdžių sistema veikia, tačiau be ABS funkcijos. Rekomenduojama sustoti saugioje vietoje, išjungti ir iš naujo užvesti variklį. Jei ženklas toliau šviečia, nuvykite į servisą, kad jame patikrintų ABS sistemą. „Volvo" rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
- Stabilumo sistema: Mirksintis ženklas rodo, kad stabilumo sistema veikia. Jei ženklas dega pastoviai, tai reiškia, kad sistema sugedus.
- AdBlue® sistema (dyzelinui): Šis ženklas ima šviesti, kai tampa per žemas „AdBlue“ lygis arba atsiradus gedimui „AdBlue“ sistemoje. Pranešimas ekrane pateikia informaciją apie sistemos būseną.
- Informacija, skaitykite tekstinį pranešimą ekrane: Šis ženklas užsidega, kai bent viena iš automobilio sistemų veikia ne taip, kaip turėtų. Ekrane taip pat atsiranda tekstinis pranešimas. Pranešimo tekstas išvalomas mygtuku OK arba pats automatiškai išnyksta po tam tikro laiko (priklausomai nuo to, kuri funkcija yra rodoma). Informacijos ženklas taip pat gali užsidegti kartu su kitais ženklais.
- Slėgio padangose stebėjimo sistema: Ženklas įsijungia, jei užregistruojamas žemas slėgis padangose arba nutinka slėgio padangose stebėjimo sistemos triktis.
- Variklio gedimas: Variklio gedimo įspėjamasis simbolis informuoja apie gedimą: variklio elektronikos sistemoje, elektroniniame maišytuvo vožtuve, multidrive ar automatinės pavarų sistemos elektronikos sistemoje (kai kuriuose modeliuose). Šis įspėjamasis simbolis gali įsijungti ir kartu su kitais įspėjamaisiais simboliais. Jeigu nepastebite ypatingų skirtumų automobilio veikime, galite važiuoti toliau, tačiau ilgalaikis automobilio eksploatavimas įsijungus įspėjamiesiems signalams, gali pakenkti tam tikroms automobilio sistemoms. Patikrinkite automobilį atsiradus pirmai galimybei įgaliotame servise ar pas kitą kvalifikuotą asmenį.
- Tepalo spaudimo / alyvos slėgio įspėjamasis simbolis: Jei ši lemputė užsidega važiuojant, tai gali būti žemo alyvos slėgio ženklas. Tai gali lemti žemas alyvos lygis, sugedęs siurblys ar slėgio jutiklis. Rekomenduojama sustoti, išjungti variklį ir palaukus 20 minučių patikrinti alyvos lygį. Jei alyvos lygis yra žemas, turite papildyti alyvą. Jei alyvos lygis pakankamas, bet įspėjamoji lemputė toliau šviečia, tai gali reikšti sugedusį alyvos siurblį arba kitas problemas, kurias turi diagnozuoti profesionalus mechanikas.
- Stabdymo sistemos įspėjamasis simbolis: Ši lemputė užsidega, kai yra problemų su stabdžių sistema, įskaitant žemą stabdžių skysčio lygį. Patikrinkite stabdžių skysčio lygį ir apžiūrėkite, ar stabdžių trinkelės ir diskai nėra susidėvėję arba pažeisti. Toliau važiuoti, kai užsidegusi stabdžių įspėjamoji lemputė, gali būti labai pavojinga.
- ABS-stabdžio įspėjamasis simbolis: Šis simbolis įsižiebia, kai kyla problemų su stabdžių antiblokavimo sistema, kurios gali būti sukeltos blogo ABS jutiklio, ABS toninio žiedo, pažeisto ABS modulio ar kitų komponentų. Jei ABS įspėjamoji lemputė užsidega važiuojant, venkite staigaus stabdymo ir nuvežkite automobilį pas mechaniką.
- Elektrinio vairo stiprintuvo (EPS) indikatorius: Informuoja apie vairo stiprintuvo gedimą. Įspėjamasis simbolis gali įsijungti ir tuo atveju, jei akumuliatorius ištuštėja ar yra laikinas įtampos kritimas. Gedimo atveju sunku sukti vairą. Rekomenduojama nebetęsti važiavimo, bet patikrinti automobilį įgaliotame servise ar pas kitą kvalifikuotą asmenį.
- Akumuliatoriaus lemputė: Ši lemputė reiškia automobilio įkrovimo sistemos problemą. Akumuliatoriaus problemų priežastys gali būti silpnas akumuliatorius, atsilaisvinusios jungtys, generatoriaus problemos, nutrūkęs diržas. Šias problemas reikia spręsti kuo greičiau.
- Papildomos apsaugos sistemos (SRS) indikatorius: Informuoja apie gedimą saugos pagalvėse ir saugos diržų įtempikliuose. Gedimo atveju saugos pagalvės ir saugos diržų įtempikliai gali neveikti pagal reikalavimus. Patikrinkite automobilį įgaliotame servise ar pas kitą kvalifikuotą asmenį.
- Hibridinės sistemos įspėjamasis signalas: Informuoja apie gedimą hibridiniame variklyje. Rekomenduojama netęsti važiavimo ir pristatyti automobilį į remonto dirbtuves.
- Silpno akumuliatoriaus įspėjamasis simbolis (hibridinis automobilis): Informuoja, kad hibridinio automobilio traukos baterija yra silpna. Jeigu įspėjamasis simbolis užsidega po to, kai automobilis yra ilgai stovėjęs, tai gali ir nereikšti gedimo. Akumuliatorius dėl ilgo stovėjimo gali būti tuščias. Jeigu naudojant automobilį įspėjamasis simbolis neužgęsta, patikrinkite automobilį įgaliotame servise ar pas kitą kvalifikuotą asmenį.
- KDSS įspėjamasis simbolis: Informuoja apie KDSS (Kynetic Dynamic Suspension System) kinetinės-dinaminės adaptyvios pakabos sistemos gedimą. AFS sistemos gedimo atveju paprastų žibintų pajėgumas paprastai nesumažėja. Jeigu matomumas yra pakankamas, galima tęsti kelionę. Patikrinkite automobilį įgaliotame servise ar pas kitą kvalifikuotą asmenį.
- Centrinio diferencialo užrakto įspėjamasis simbolis: Įspėjamasis simbolis įsijungia, kai yra įjungta keturių varomų ratų schema.
- Galinio diferencialo užrakto įspėjamasis simbolis: Įspėjamasis simbolis mirksi galinio diferencialo užrakinimo ir atrakinimo atveju. Jei galinis diferencialas yra užrakintas, neveikia ABS stabdys. Tokiu atveju dega ir ABS-stabdžio įspėjamasis simbolis. Jeigu įspėjamieji simboliai naudojant galinį diferencialą lieka mirksėti, sustabdykite automobilį ir nuspauskite jungiklį dar kartą. Jeigu įspėjamasis simbolis atlikus aukščiau nurodytus veiksmus lieka mirksėti, atsiradus pirmai galimybei patikrinkite automobilį įgaliotame servise ar pas kitą kvalifikuotą asmenį. Keturių varomų ratų sistemoje gali būti gedimas.
- Automatinės pavarų dėžės skysčio temperatūros įspėjamasis simbolis: Informuoja, kad automatinės pavarų dėžės skysčio temperatūra yra per aukšta. Sustokite saugioje vietoje, perjunkite pavarų svirtį į padėtį „P“ ir leiskite varikliui veikti tuščiąja eiga tol, kol įspėjamasis simbolis išsijungs. Jei įspėjamasis simbolis neišsijungia, sustabdykite variklį ir leiskite jam atvėsti. Mirksintis įspėjimas rodo, kad pavarų sistemoje yra gedimas. Nedelsiant sustokite saugioje vietoje, įjunkite „P“ pavarą ir kreipkitės į įgaliotąjį atstovą ar kitą kvalifikuotą specialistą.
- Kelių režimų mechaninės pavarų sistemos indikatorius: Informuoja apie kelių režimų pavarų svirties gedimą ar perkaitimą. Vadovaukitės instrukcijomis, pateiktomis automobilio naudojimo vadove. Jeigu nenustatysite gedimo priežasčių, sistemos gali neveikti nepriekaištingai ir tai gali sukelti avariją. Patikrinkite automobilį įgaliotame servise ar pas kitą kvalifikuotą asmenį.
- iMT indikatorius: Skubiai susisiekite su oficialiu atstovu ar servisu, ar kitu kvalifikuotu specialistu.
- Automatinis stovėjimo stabdžio įjungimo indikatorius: Perspėja apie automatinės stovėjimo stabdžio sistemos gedimą. Skubiai susisiekite su oficialiu atstovu ar servisu, ar kitu kvalifikuotu specialistu.
- PCS indikatorius: Perspėja apie avarijos prevencijos sistemos gedimą. Įsijungus garsiniam signalui ir degant lemputei, skubiai susisiekite su oficialiu atstovu ar servisu, ar kitu kvalifikuotu specialistu. Jeigu garsinis signalas negirdimas, tuomet avarijos prevencijos sistema laikinai neveikia ir ją reikia koreguoti. Sekite instrukcijas prietaisų skydelio panelėje.
- PKSB OFF indikatorius (perspėjamasis signalas): Perspėja apie „PKSB” sistemos gedimą. Jei garsinis signalas negirdimas, tuomet sistema laikinai išjungta dėl purvino ar apledėjusio sensoriaus. Įsijungus garsiniam signalui, skubiai susisiekite su oficialiu atstovu ar servisu, ar kitu kvalifikuotu specialistu.
- RCTA OFF indikatorius (su signalu): Perspėja apie „RCTA” funkcijos gedimą. Skubiai susisiekite su oficialiu atstovu ar servisu, ar kitu kvalifikuotu specialistu.
- Automatinės stabdymo sistemos indikatorius / važiavimo kontrolės indikatorius (su signalu): Garsinis signalas reiškia, kad įsijungė automatinė stabdymo sistema arba važiavimo kontrolės indikatorius (tam tikruose modeliuose), kuris nurodo, kad buvo pakeista pavara ir važiavimo kontrolės asistentas (tam tikruose modeliuose) laikant nuspaudus akceleratoriaus pedalą. Jeigu garsinis signalas negirdimas, tuomet indikatorius įspėja, kad akceleratoriaus ir stabdžių pedalai yra nuspausti vienu metu ir automatinė stabdymo sistema įsijungusi.
- Priešavarinės saugos sistemos (PCS) signalas: Mirksintis PCS signalas kartu su įspėjamuoju signalu informuoja apie gedimą avarijos prevencijos sistemoje. Mirksintis įspėjamasis signalas be garsinio signalo informuoja, kad PCS negali laikinai būti naudojamas, nes priekinis stiklas aplink jutiklį yra nešvarus, rūškanas, apledijęs arba jutiklis yra už jo veikimo temperatūros ribų. Jei įspėjamasis signalas įsijungia ir dega pastoviai, tai informuoja apie tai, kad VSC arba PCS arba abi sistemos yra išjungtos.
- Hibridinio variklio perkaitimo įspėjamasis simbolis: Informuoja apie hibridinio variklio perkaitimą. Šis indikatorius gali užsidegti ir esant sudėtingoms važiavimo sąlygoms (pavyzdžiui, kylant į statų kalną). Sustabdykite saugioje vietoje ir išjunkite klimato sistemą. Patikrinkite, ar iš po kapoto kyla garai.
- Slėgio padangose įspėjamasis simbolis: Įspėjamasis signalas informuoja vairuotoją apie žemą slėgį padangose. Įsijungus simboliui, slėgis padangose yra žemas. Patikrinkite ir, jei reikia, sureguliuokite padangų slėgį bei anuliuokite padangų slėgio jutiklius pagal naudojimo vadove pateiktas rekomendacijas. Jeigu simbolis įsijungia po to, kai jis 1 minutę mirksėjo, padangų slėgio kontrolės sistemoje yra nustatytas gedimas.
Informaciniai simboliai (Žali ir Mėlyni simboliai)
- Stabilumo sistema, sportinis režimas: Ženklas ima šviesti suaktyvinus sportinį režimą. Sportinis režimas leidžia važiuoti aktyviau, leidžiant atlikti automobilio galinės dalies kontroliuojamo slydimo manevrą iki tam tikro lygio.
- Variklio šildytuvas (dyzeliniuose modeliuose): Šis ženklas užsidega variklio šildymo metu. Pašildoma dažniausiai dėl žemos temperatūros.
- Mažas kuro kiekis bake: Jei ima šviesti šis ženklas, degalų lygis bake yra žemas, todėl kaip galima greičiau įpilkite degalų.
- Degalų lygio įspėjamasis simbolis: Rodo, kad degalų lygis bake yra kritęs iki rezervinio lygio. Priklausomai nuo automobilio, degalų bake yra apie 5-9l. Įpilkite degalų atsiradus pirmai galimybei.
- Įjungtos tolimosios šviesos: Šis ženklas užsidega, kai įjungiamos tolimosios šviesos arba „mirksint” tolimosiomis šviesomis.
- Kairiojo / dešiniojo posūkio indikatorius: Įjungus avarinių žibintų signalą, mirksi abu posūkių indikatoriai.
- Eco funkcija įjungta: Ženklas ima šviesti suaktyvinus Eco funkciją.
- Start/Stop: Ženklas ima šviesti automatiškai išjungus variklį.
