Volvo V70 klaidų kodų informacija: DTC supratimas, diagnostika ir sprendimai

portalcenter.cl

Volvo V70, kaip ir bet kuris modernus automobilis, yra sudėtinga sistemų visuma, kurioje elektronika vaidina gyvybiškai svarbų vaidmenį. Gedimai ar nukrypimai nuo normos dažnai registruojami kaip klaidų kodai (angl. Diagnostic Trouble Codes - DTC), kuriuos galima nuskaityti specialia įranga. Šie kodai yra tarsi automobilio siunčiami pranešimai, nurodantys problemines sritis. Tačiau vien kodo žinojimas dažnai nėra pakankamas - svarbu suprasti jo kilmę, galimas pasekmes ir efektyviausius sprendimo būdus.

Konkretūs Volvo V70 klaidų kodai ir jų reikšmės

Susidūrus su problema, dažnai pirmiausia pastebimas įspėjamasis signalas prietaisų skydelyje arba akivaizdūs veikimo sutrikimai. Diagnostika atskleidžia specifinius kodus. Panagrinėkime kelis dažniau pasitaikančius ar specifinius pavyzdžius, būdingus V70 modeliams:

1. P0XXX Kodai: Variklio ir Transmisijos Sistemos - Šie kodai yra standartizuoti pagal OBDII protokolą, tačiau Volvo gali turėti ir specifinių potipių ar papildomos informacijos, gaunamos per specializuotą įrangą. P0262, P0265 ir panašūs (pvz., P0268, P0271): Purkštukų valdymo grandinės aukšta įtampa. Šie kodai rodo problemą su konkretaus cilindro purkštuko elektrine grandine. Priežastys: sugedęs purkštukas, pažeisti laidai arba jungtis, problema pačiame variklio valdymo bloke. Pasekmės: sumažėjusi galia, didesnės degalų sąnaudos, netolygus darbas, gali pažeisti katalizatorių. Sprendimas: patikrinti laidus, jungtis ir purkštuką; gali reikėti keisti purkštuką ar taisyti laidyną.
2. P0354: Uždegimo ritės D - pirminės/antrinės grandinės gedimas. Priežastys: sugedusi uždegimo ritė, pažeisti laidai ar jungtys, problems su uždegimo žvakėmis. Pasekmės: variklio galios praradimas, netolygus darbas, padidėjusios emisijos. Sprendimas: ritės, laidų ir žvakių patikra; dažnai keičiama ritė.
3. P0171 / P0174: Sistema per liesa (Bank 1 / Bank 2) - per didelis oro kiekis arba per mažas degalų kiekis mišinyje. Dažnai rodo vieną cilindrų bloką. Priežastys: vakuuminės sistemos nesandarumas, sugedęs MAF senos, problemos su degalų tiekimu, sugedęs O2 jutiklis, išmetimo sistemos nesandarumas, PCV gedimai. Diagnostika: sandarumo patikra (dūmų testas), gyvi MAF ir lambda zondų duomenys, degalų slėgio matavimas. Sprendimas: įvertinti ir taisyti minėtus komponentus.
4. P0172 / P0175: Sistema per riebi (Bank 1 / Bank 2) - per daug degalų arba per mažai oro. Dažnai rodo P0172. Priežastys: sugedęs MAF, užsikimšęs degalų slėgio reguliatorius, kiauras purkštukas, sugedęs lambda zondas, aukštas degalų slėgis arba ECT gedimas. Diagnostika: tikrinti MAF, purkštukų padėtį, degalų slėgį ir O2 jutiklius. Sprendimas: atitinkamai taisyti arba keisti dalis, atlikti adaptacijas.
5. Volvo specifiniai kodai (ECM-XXXX, ABS-XXXX, CEM-XXXX) - OBDII suteikia bendrą vaizdą, tačiau Volvo naudoja išsamesnę sistema žymėjimą. Nuskaityti šiuos kodus galima tik su Volvo VIDA/DICE sistema ar lygiavertėmis priemonėmis.

ABS Modulio klaidos

ABS modulių gedimai dažnai kyla dėl litavimo taškų ar plokštės komponentų gedimų, o ne tiesiogiai siurblių ar jutiklių problemų. Simptomai: degančios ABS/ DSTC lemputės, kartais neveikia spidometras. Sprendimas: remonto ar keitimo modulio, kartais akumuliatoriaus atjungimas/prijungimas kaip laikinas sprendimas. Prieš keisdami modulį, patikrinkite maitinimą ir masės įtampą.

CEM (Centrinio Elektronikos Modulio) klaidos

CEM yra „nervų centras“, valdantis daug funkcijų. Dažnai kyla dėl vidinės korozijos, maitinimo problemų ar programinės įrangos sutrikimų. Diagnostika: VIDA. Sprendimas gali būti programinės įrangos atnaujinimas ar perkrovimas, modulio valymas ar keitimas, o taip pat akumuliatoriaus būklės patikra.

ETM (Elektroninio Droselio Modulio) klaidos

Dažniausiai Volvo S70/S80 platformos iki ~2002 m. naudojami Magneti Marelli ETM moduliai galėjo gesti dėl nusidėvėjusių kontaktinių takelių. Simptomai: ETS lemputė, netolygus darbas, limp mode. Sprendimas: keisti į naujesnius be kontaktų ar remontuoti senus modulius.

Prietaisų skydelio modulių klaidos (DIM)

DIM klaidos dažnai pasireiškia neveikiančiais indikatoriais, laikrodžio problemomis arba skydelio „užgesimu“. Remontas gali būti įmanomas, dažnai svarbu per VIDA atlikti testavimus ir programinės įrangos atnaujinimus.

Senesni OBD-I ar Volvo specifiniai kodai (231, 232)

Šie kodai kartais siejami su mišinio reguliavimu, kaip ir P0171/P0172. Priežastys ir diagnostika panašios: lambda zondas, oro srauto matuoklis, vakuuminės sistemos nesandarumas, degalų tiekimas.

Nuo konkretaus Kodo prie Bendros sistemos: diagnostikos principai

Supratus konkrečių kodų reikšmes, svarbu suvokti bendrą diagnostikos procesą, taikomą daugumai modernių automobilių. Pagrindiniai žingsniai:

• Klaidų nuskaitymas: Naudojant VIDA/DICE, nuskaitomi visi klaidų kodai iš visų modulių, įtraukiant tiek aktyvius, tiek buvusius (neaktyvius) kodus.
• Kodų analizė ir tyrimas: Kiekvienas kodas analizuojamas - kuri sistema paveikta, kokios dažniausios priežastys konkrečiam modeliui.
• Freeze Frame ir gyvų duomenų analizė: Patikrinama, kokios buvo sąlygos įvykio metu, stebimi gyvi parametrai (MAF, lambda, temperatūra, slėgis).
• Vizuali apžiūra: Patikrinamos dalys, laidai, jungtys, vakuuminės žarnos, ieškomi pažeidimai, korozija.
• Sistemingas testavimas: Elektriniai matavimai (varžos, įtampa, signalas), mechaniniai patikrinimai (dūmų testas vakuuminės sistemos sandarumai, degalų slėgis, kompresija), komponentų aktyvavimas per VIDA.
• Priežasties nustatymas: Nustatoma gedimo priežastis - nuo jutiklio iki netinkamos programinės įrangos ar kitų komponentų.
• Remontas arba keitimas: Atliktas reikalingas remontas ar dalies keitimas, po to - klaidų ištrynimas.
• Bandomasis važiavimas ir patikra: Atliekamas bandomasis važiavimas, įvertinami gyvi parametrai ir ar klaidos neatsinaujino.

OBDII vs. Volvo specifinė diagnostika

OBDII - tai JAV įstatymais reikalaujamas standartas, suteikiantis prieigą prie bendrinių klaidų kodų (P0, P2, P3, U0), gyvų parametrų ir „freeze frame“ duomenų. Tačiau šis standartas turi limitų Volvo automobiliuose: nuskaitomi tik motoriniai bei kartais transmisijos moduliai, o specifinės klaidos iš ABS, SRS, CEM, DIM, CCM ir kt. gali būti praleidžiamos. VIDA su DICE sąsaja yra būtina norint išgauti išsamų, visapusišką diagnostikos vaizdą, atlikti adaptacijas ar programavimo funkcijas, matyti parametru realiu laiku ir atlikti komponentų aktyvavimo testus.

Naršymo ir diagnostikos įrankiai

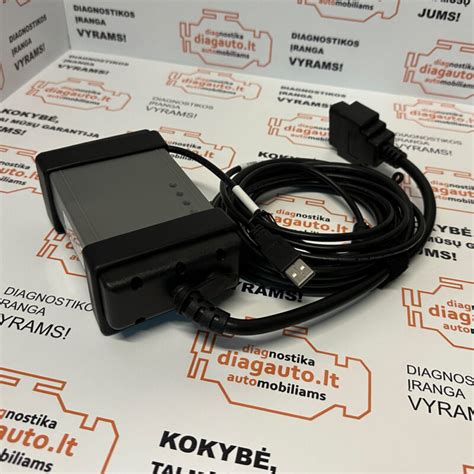

OBD-II skaitytuvai yra plačiai prieinami ir naudingi pirminiam patikrinimui. Tačiau rimtai Volvo V70 diagnostikai būtina VIDA/DICE sistema, kuri gali:

• Nuskaityti visus automobilio elektroninius modulius ir rasti tiek bendrus, tiek specifinius Volvo klaidų kodus su detaliais aprašymais;
• Stebėti šimtus gyvų parametrų iš visų sistemų realiu laiku;
• Atlikti komponentų aktyvavimo testus (pvz., ABS siurblys, purkštukai);
• Atlikti adaptacijas ir kalibravimus (pvz., droselio prirašymas, naujo purkštuko kalibravimas);
• Atnaujinti modulių programinę įrangą ir programuoti naujus modulius.

Išvada: nors paprastas OBDII skaitytuvas gali būti naudingas pirminiam „Check Engine“ lemputės patikrinimui, rimtai Volvo V70 diagnostikai būtina VIDA/DICE arba lygiavertė profesionali įranga. Be to, daugelis klaidų gali neatlikti teisingo šalinimo arba būti neteisingai interpretuojamos be gilesnės analizės.

Diagnostikos procesas: žingsnis po žingsnio

1. Klaidų nuskaitymas - naudokite VIDA/DICE arba kokybišką skaitytuvą; užfiksuokite visus kodus iš visų modulų, įskaitant buvusius rutulius.
2. Kodų analizė - kokia sistema paveikta, kokios dažniausios priežastys konkrečiam modelio varikliui?
3. Freeze Frame ir gyvi duomenys - patikrinkite parametrų ryšius su klaidos atsiradimu.
4. Vizualiai patikrinkite dalis - laidus, jungtis, vakuumines žarnas, koroziją.
5. Specifiniai testai - elektriniai matavimai, degalų slėgio tikrinimas, vakuumo testai, kompresija.
6. Priežasties nustatymas - nustatoma rimčiausia gedimo vieta.
7. Remontas/keitimas - atitinkamas sprendimas, po jo - klaidų ištrynimas.
8. Bandomasis važiavimas - patikrinkite, ar klaidos neatsinaujina ir ar parametrai grįžo į normas.

Daugelio klaidų kodų tendencijos ir jų vengimas

• Klaidų ištrynimas tik kodo lygiu - nepašalina priežasties, todėl klaida gali sugrįžti. Visada išspręskite probleminę priežastį.
• Aukštos kokybės komponentų pasirinkimas - pigūs pakaitalai gali greitai sugesti; naudokite originalias Volvo dalis arba aukštos kokybės OEM atitikmenis (pvz., Bosch, Pierburg, ATE).
• Adaptacijų nebuvimas po remonto - kai kurie moduliai reikalauja adaptacijų per diagnostikos įrangą (pvz., droselis, purkštukų prirašymas).
• Laidynų ir jungčių patikra - dažnai klaidos kyla dėl korozijos, oksidacijos ar atplėštų jungčių.
• Atrankos laikotarpiai baterijos įtampai - žema arba nestabili įtampa gali sukelti U kodus ar kitas klaidas; prieš smulkmeninę diagnostiką patikrinkite akumuliatorių ir įkrovimo sistemą.
• Neskiriama programinės įrangos atnaujinimo - Volvo periodiškai skelbia atnaujinimus, kurie taiso žinomas klaidas; VIDA gali patikrinti ir atnaujinti programinę įrangą.
• Nekokybiški pakaitalai - ypač jautrioms dalims (MAF, lambda jutikliai, uždegimo ritės) gali sukelti netikslų rodyklę arba pridėti klaidos. Reikia naudoti kokybiškas dalis.

Svarbios temos apie Volvo V70 diagnostiką ir priežiūrą

• Sisteminis požiūris - moderniame automobilyje visos sistemos yra susijusios per CAN arba kitus tinklus; klaidų analizė turi būti kompleksi.
• Vida diagnostika vs. OBDII - OBDII gali būti naudingas pradinei patikrai, tačiau rimtoms problemoms reikalinga VIDA su DICE.
• Adaptyvūs testai ir kalibravimai - po pakeitimų reikia atlikti adaptacijas, kad sistema teisingai atpažintų naujas dalis.
• Prevencija ir profilaktika - reguliari diagnostika, kokybiškos degalų ir oro sistemos, skysčių patikra, patikima kėbulo ir elektros priežiūra.

DUOMENŲ VARIKLIS: į ką atkreipti dėmesį

Žemiau pateikta trumpa dažniausių klaidų kodų lentelė su tipinėmis priežastimis ir veiksmais (išsamesnė diagnostika reikalinga VIDA):

Kodai	Reikšmė	Galimos priežastys	Veiksmai
P0171	Sistema per liesa	MAF nenuoseklumas, vakuumo nuotėkis, neteisingas oro-srauto matuoklis	Patikrinkite MAF, žiūrėkite vakuumą, matuoklių ir purkštukų darbo duomenis
P0172	Sistema per riebi	MAF, purkštukų užsikimšimas, aukštas degalų slėgis	Tikrinkite MAF, purkštukus, degalų slėgį
P0262	1 cilindro purkštuko grandinės aukšta įtampa	Purkštuko problema, laidai arba jungtys	Patikrinti purkštuką, laidus ir jungtis
P0354	Uždegimo ritės gedimas	Sugedusi ritė ar laidai	Keisti ritę, patikrinti laidus, galbūt žvakes
P0420	Katalizatoriaus efektyvumas per mažas	Katalizatorius arba jutikliai	Patikrinti katalizatorių ir O2 jutiklius

Kai vertėtų kreiptis į specialistus

Ne visos klaidos turi vienodus sprendimus. Kai kurie kodai yra rimtos problemos ženklas, ypač kai lemputė užsidega arba automobiliui prarandama galia. Kreiptis į servisą verta, kai: užsidega arba mirksi „Check Engine“ lemputė, automobilis praranda galią ar pradeda netolygiai dirbti, klaida neišnyksta po ištrynimo.

Kaip pašalinti Volvo klaidų kodus

Pašalinkite gedimą, o ne tik ištrinkite kodą. Kai kurios programos turi „Clear DTC“ funkciją; jei neturite skaitytuvo, galite atjungti akumuliatoriaus laidą apie 10 minučių. Patikrinkite, ar klaida grįžta - jei taip, problema nėra pašalinta.

Naudingi patarimai savininkams

• Naudokite kokybišką kurą, kadPurkštukai ir jutikliai neatsirastų dėmių dėl užsikimšimo.
• Periodiškai atlikite profilaktinę diagnostiką ir VIDA programos atnaujinimus.
• Patikrinkite oro ir degalų sistemas, taip pat MAF ir lambda zondų rodmenis gyvai.

Informacija apie gamintoją ir atsargines dalis, įskaitant OEM suderintus rinkinius (pvz., Pierburg dalys), taip pat naudinga stebėjimo kryptis, kaip valdyti uždegimą, purkštukų sistemas ir kitus modulinius komponentus, siekiant išvengti klaidų atsiradimo ateityje.

Skaitmeninis savininko vadovas automobilyje ir internete

Skaitmeninis Volvo savininko vadovas įtrauktas į automobilio informacijos sistemą ir gali būti pasiekiamas per MY CAR meniu. Taip pat prieinamas kaip mobilioji programėlė ar internete PDF formatu support.volvocars.com. Instrukcijos rodo, kaip ieškoti funkcijų, kaip naudotis parankinėmis ir Quick Guide skyrių, bei kaip vykdyti tyrimus ir atlikti adaptacijas po remonto. Taip pat pateikiama informacija apie žmogaus saugumą, svarbias saugumo funkcijas ir atsargumo priemones.
