Parkavimo sistema su veidrodžio ir kameros integracija

Parkavimo sistemos, integruotos į automobilio veidrodį, tampa vis populiaresniu sprendimu, užtikrinančiu saugumą ir patogumą vairuojant, ypač atliekant manevrus atbuline eiga. Šios sistemos padeda išvengti nematomų zonų, kurios dažnai lieka nepastebėtos per standartinius automobilio veidrodėlius, ypač prastomis oro sąlygomis, tokiomis kaip lietus. Bet kuriuo metu prie automobilio gali atsirasti kliūtis - staiga privažiuojantis automobilis, pribėgęs vaikas, atsiradęs stulpas, o parkavimasis tarp kitų automobilių gali tapti tikru iššūkiu.

Parkavimo sistema veidrodyje leidžia tiksliai įvertinti atstumą iki kliūties ir saugiai prisiparkuoti net prie kito automobilio vos 10 cm atstumu, kas būtų neįmanoma vien tik naudojantis veidrodėliais. Vairuotojas gauna visą reikiamą informaciją iš vieno, patogiai įrengto veidrodžio.

Kaip veikia parkavimo sistema veidrodyje?

Šios sistemos naudoja jutiklius, kurie montuojami automobilio gale (o kartais ir priekyje), ir yra skirti perspėti apie artėjančią kliūtį. Informacija apie atstumą iki kliūties ir jos kryptį yra perduodama į veidrodyje integruotą ekraną. Skirtingai nuo tradicinių parkavimo sistemų, veidrodžio tipo sistemos vienoje vietoje sujungia realų galinį vaizdą ir skaitmeninę informaciją, palengvinančią atstumo įvertinimą.

Pagrindinės funkcijos ir privalumai

• Jutiklių sistema: 4 jutikliai, montuojami gale, perspėja garsiniu signalu apie artėjančias kliūtis. Jie yra atsparūs šalčiui bei vandeniui.
• Vaizdinė informacija: Kamera (jei komplekte) suteikia vaizdinę informaciją apie situaciją už automobilio.
• Atstumo indikacija: Veidrodyje matomas tikslus atstumas iki kliūties metrais, dažniausiai nuo 0.3 iki 2 metrų.
• Krypties indikacija: Sistema nurodo, kuri automobilio pusė artėja prie kliūties.
• Garsinis perspėjimas: "Bi-Bi-Bi" signalas, kurio intensyvumas ir dažnumas didėja artėjant prie kliūties, suteikia papildomą įspėjimą. Kuo arčiau kliūties, tuo vientisesnis garsas.
• Automatinis įsijungimas: Sistema pradeda veikti užvedus automobilį. Kai važiuojama priekine eiga, kamera automatiškai išsijungia, o veidrodis atlieka įprastą veidrodžio funkciją.
• Lengvas montavimas: Veidrodis tvirtinamas ant originalaus automobilio veidrodžio, o specialūs slankikliai leidžia pritaikyti jį įvairių dydžių veidrodžiams.
• Universalumas: Parkavimo sistema tinka bet kokiai mašinai, kemperiui, mikroautobusui.
• Ryškus ekranas: VFD (Vacuum Fluorescent Display) arba LCD ekranas yra ryškus ir matomas net saulėtą dieną.

Papildomos funkcijos (priklausomai nuo modelio)

Kai kurie parkavimo sistemų modeliai, integruoti į veidrodį, siūlo dar daugiau funkcijų, tokių kaip "Bluetooth" ryšys. Tai leidžia vairuotojui priimti arba atmesti skambučius, surinkti paskutinį skambinusį numerį tiesiai iš veidrodžio, nepažeidžiant saugumo. Tokiuose modeliuose dažnai yra įmontuotas aukštos technologijos mikrofonas, apsaugotas nuo pašalinio triukšmo, ir galimybė pasirinkti skambučio melodiją ar net pasijungti išorinius MP3, CD grotuvus.

Techninės specifikacijos ir komplektacija

Parkavimo sistemos veidrodyje dažniausiai komplektuojamos su visais reikalingais priedais montavimui:

• LCD arba spalvotas LED VFD ekranas (dažniausiai 3.5 arba 4.3 colio).
• 4 galiniai parkavimosi jutikliai (juodos, sidabrinės ar kitos spalvos).
• Valdymo blokas.
• Maitinimo laidai (veidrodžio ir valdymo bloko).
• Grąžtai jutikliams ir kamerai.
• Zumeris (garsinis signalizatorius).
• Audio-Video laidai (jei yra kamera).
• Naudojimo instrukcija (dažnai lietuvių kalba).
• Pakuotė.

Darbinė temperatūra paprastai svyruoja nuo -35 iki +75 °C, užtikrinant veikimą įvairiomis sąlygomis. Sistemos veikia nuo 10-16V įtampos.

Galinio vaizdo kameros ir monitoriaus specifikacijos

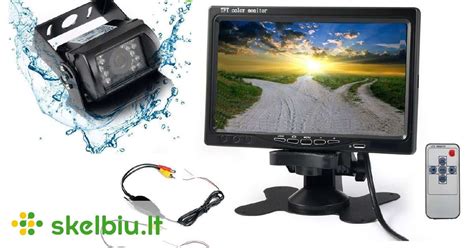

Dažnai siūlomas parkavimo sistemos su kamera komplektas apima LCD monitorių-veidrodėlį, skirtą atvaizduoti galinės vaizdo kameros perduodamą vaizdą, ir pačią galinio vaizdo kamerą. Šis rinkinys padeda išvengti nelaimingų atsitikimų važiuojant atbuline eiga, suteikia didesnį matomumą ir maksimaliai palengvina parkavimo procesą. Jis tinka naudoti su 12V DVD ir yra lengvai pritaikomas visose transporto priemonėse ir žemės ūkio technikoje.

Monitoriaus aprašymas:

• Monitorius: LCD Monitorius Veidrodėlis
• Galima prijungti 2 vaizdo kameras
• TV sistema: PAL ir NTSC
• Rezoliucija: 800x480
• Maitinimas: ~12-24V

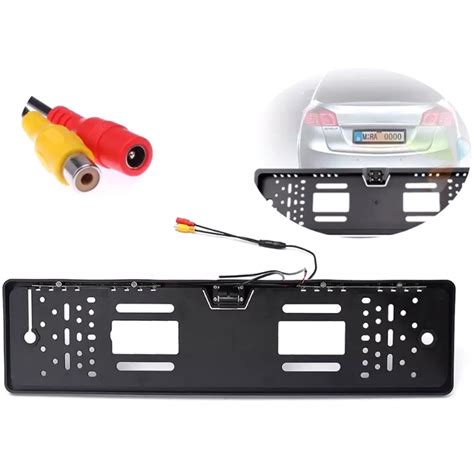

Galinio vaizdo kameros aprašymas:

Kvadratinė kamera su tvirtinimu, atstumo rėmeliu ir 8 LED apšvietimu.

• Raiška pikseliais: 656*492
• Video: 1.0VP-P, 75 OHM
• Darbinė temperatūra: -20 ℃ ~ + 75 ℃, RH95% MAX
• Laikymo temperatūra: -40 ° C iki 85 ° C, RH 95% MAX
• TV sistema: NTSC
• Gamma koeficientas: 0.45
• Lęšio kampas: 90°-105°
• Greitis: 1-1 / 10000
• Šviesos balansavimas: automatinis
• Atsparumas aplinkai: IP67
• Įtampa: DC 12V

Toks komplektas apima 1 vnt. LCD monitorių, 1 vnt. galinio vaizdo kamerą, 1 vnt. 6m ilgio laidus pajungimui ir visus kitus priedus, reikalingus sistemai prijungti.

Kodėl verta rinktis parkavimo sistemą veidrodyje?

Investicija į parkavimo sistemą veidrodyje yra investicija į saugumą ir vairavimo komfortą. Ši sistema padeda išvengti brangių automobilio sugadinimų, sumažina riziką susidurti su kliūtimis važiuojant atbuline eiga, kurios, draudimo kompanijų duomenimis, sudaro apie 30% visų eismo įvykių. Ši funkcija yra papildoma pagalba, skirta padėti vairuotojui atliekant sudėtingus manevrus.

Naudodama informaciją iš priekiniame buferyje, durų veidrodėliuose ir bagažinės duryse įtaisytų kamerų (1, 2 ir 3), taip pat automobilio buferiuose įtaisytų ultragarsinių detektorių (4) duomenis, funkcija rodo automobilio aplinką.

Kamerų vaizdo režimai ir pagalbiniai kontūrai

Priekinės vaizdo kameros vaizdas rodomas multimedijos ekrane (5). Į multimedijos ekraną (5) perduodamas vaizdas iš priekio rodomas su vienu ar dviem pagalbiniais kontūrais (6 ir 7). Naudojant sistemą iš pradžių naudojami vienas ar keli kontūrai (mobilusis judėjimo trajektorijai ir fiksuotasis atstumui). Fiksuoti kontūrai sudaryti iš spalvotų A ir B žymių, nurodančių atstumą už automobilio: B (geltona) už maždaug 70 centimetrų nuo automobilio; A (žalia) už maždaug 150 centimetrų nuo automobilio. Mobilųjį kontūrą (7) (priklausomai nuo automobilio) multimedijos ekrane vaizduojama mėlynai (5).

Vairuotojas turėtų žinoti apie nematomą zoną, kuri yra sritis, esanti maždaug iki 40 cm atstumu nuo priekinio buferio galo, kai naudojamas 360° matymo kampo vaizdo kameros režimas „Vaizdas iš priekio“. Siekdamas išvengti avarijos, vairuotojas turėtų atsižvelgti į vaizdinius bei garsinius įspėjimus, pateikiamus pagalbinės automobilio statymo sistemos.

Galinės vaizdo kameros vaizdas taip pat rodomas multimedijos ekrane (5), su vienu ar dviem pagalbiniais kontūrais (6 ir 7). Mobilųjį kontūrą (7) (priklausomai nuo automobilio) multimedijos ekrane vaizduojama mėlynai (5).

Vaizdas iš viršaus ir šoniniai vaizdai

Vaizdas iš viršaus yra derinamas iš kamerų (1, 2 ir 3). Jame matomas automobilio ir jo aplinkos vaizdas iš viršaus. Jį galima naudoti norint patvirtinti automobilio padėtį jo artimiausios aplinkos atžvilgiu (priekyje, gale ir šone). 8 vaizde rodoma automobilio padėtis (priklausomai nuo automobilio versijos).

Durų veidrodėlyje sumontuota kamera perduoda šoninį vaizdą į multimedijos ekraną (5). Kai kuriuose automobiliuose multimedijos ekrane galima pakeisti vaizdą iš viršaus į šoninį vaizdą iš priekio. Į multimedijos ekraną su pagalbiniais kontūrais perduodamas „vaizdas iš priekio keleivio pusėje“, kad būtų galima išmatuoti atstumus.

• Fiksuoti pagalbiniai kontūrai (10, 11 ir 12):
  • Fiksuotas pagalbinis kontūras (10) rodo automobilio priekinę dalį.
  • Fiksuotas pagalbinis kontūras (12) rodo automobilio plotį, įskaitant šoninius veidrodėlius.
  • Fiksuoti pagalbiniai kontūrai (11) rodomi raudonai ir yra punktyriniai.

Daugiau informacijos rasite daugialypės terpės ekrano naudojimo instrukcijoje.

Kliūčių aptikimas

Jei veikiant sistemai pagalbinės automobilio statymo sistemos funkcija aplink automobilį aptinka vieną ar daugiau kliūčių, indikatoriaus linijos (13) rodomos:

• vaizde iš viršaus;
• vaizde iš priekinio šono, keleivio pusėje (priklausomai nuo automobilio).

Be garsinio įspėjimo, šios indikatorių linijos skirtingomis spalvomis rodo atstumą iki kliūčių:

• Žalia: kliūtis nuo 50 iki 70 cm atstumu;
• Geltona: kliūtis nuo 30 iki 50 cm atstumu;
• Raudona: kliūtis 30 cm atstumu.

Be to, tos indikatorių linijos rodo vietą, kurioje aptiktos kliūtys.

Automatinis režimas ir ypatingi atvejai

Automobiliui stovint ir veikiant varikliui, įjungus atbulinės eigos pavarą įjungiamas automatinis režimas. Vaizdas iš galo ir vaizdas iš viršaus rodomi multimedijos ekrane (5). Kai atbulinės eigos pavara greitai perjungiama į priekinės eigos pavarą, vaizdą iš galo ir vaizdą iš viršaus multimedijos ekrane (5) pakeičia vaizdas iš priekio ir vaizdas iš viršaus.

• Važiavimas arba judėjimas atbuline eiga stataus šlaito nuokalnės link: Fiksuoti pagalbiniai kontūrai (15) rodo atstumus toliau nei jie yra iš tiesų.
• Važiavimas arba judėjimas atbuline eiga kyšančio objekto link: Padėtis H atrodo esanti toliau nei padėtis J ekrane. Tačiau padėtis H yra tokiu pačiu atstumu kaip padėtis K. Fiksuotais ir judamais pagalbiniais kontūrais nurodyta trajektorija buvo nustatyta neatsižvelgiant į objekto aukštį.

Išmanusis galinio vaizdo veidrodėlis

Išmanusis galinio vaizdo veidrodėlis yra pagalbinė funkcija, tačiau nepakeičia tinkamo automobilio valdymo. Sistemoje yra sričių, kuriose esantys objektai nematomi. Prieš važiuodami patikrinkite išmaniojo galinio vaizdo veidrodėlio akląją zoną. Už saugų vairavimą visada atsakingas vairuotojas.

Įspėjimai dėl išmaniojo galinio vaizdo veidrodėlio naudojimo

Nesilaikant įspėjimų ir nurodymų dėl tinkamo išmaniojo galinio vaizdo veidrodėlio naudojimo, galima sunkiai arba mirtinai susižaloti.

• Neardykite ir nemodifikuokite išmaniojo galinio vaizdo veidrodėlio, kameros įtaiso ir laidų. Tokie veiksmai gali sukelti avariją arba gaisrą.
• Pastebėję dūmus arba pajutę išmaniojo galinio vaizdo veidrodėlio skleidžiamą kvapą, nedelsdami baikite naudoti sistemą. Dėl techninės priežiūros kreipkitės į NISSAN pardavimo atstovą.
• Vairuodami nesinaudokite išmaniuoju galinio vaizdo veidrodėliu, nes tai gali blaškyti, dėl to galite nesuvaldyti automobilio ir sukelti avariją ar rimtai susižaloti.
• Vairuodami ilgai nežiūrėkite į išmaniojo galinio vaizdo veidrodėlio ekraną. Tai gali blaškyti, dėl to galite nesuvaldyti automobilio ir sukelti avariją ar rimtai susižaloti.
• Žiūrėjimas į ekraną važiuojant keleiviams gali sukelti pykinimą.
• Saugokite išmanųjį galinio vaizdo veidrodėlį, kameros įtaisą ir laidus nuo cigarečių ir liepsnos. Tai gali sukelti gaisrą.

Režimo pasirinkimas ir nustatymų keitimas

Išmanusis galinio vaizdo veidrodėlis rodo aiškų automobilio gale esančios kameros vaizdą. Galimi du išmaniojo galinio vaizdo veidrodėlio režimai: įprasto galinio vaizdo veidrodėlio režimas ir išmaniojo galinio vaizdo veidrodėlio režimas (kameros rodinio režimas). Šiuos du režimus galima perjungti režimo pasirinkimo svirtimi (C). Kai pasirinktas išmaniojo galinio vaizdo veidrodėlio režimas, rodomas indikatorius (A) ir užsidega indikatoriaus lemputė (B). (Įvykus išmaniojo galinio vaizdo veidrodėlio gedimui, indikatorius (A) išsijungs arba nebus rodomas pasirinkus išmaniojo galinio vaizdo veidrodėlio režimą.)

Kaip pakeisti režimą:

1. Režimą galima perjungti, tik kai maitinimo jungiklis yra įjungimo padėtyje.
2. Patraukite režimo pasirinkimo svirtį, kad įjungtumėte išmaniojo galinio vaizdo veidrodėlio režimą (kameros rodinio režimą).
3. Pastumkite režimo pasirinkimo svirtį, kad įjungtumėte įprasto galinio vaizdo veidrodėlio režimą.

Kaip keisti išmaniojo galinio vaizdo veidrodėlio nustatymus (mygtuko MENU naudojimas):

Galite pasirinkti išmaniojo galinio vaizdo veidrodėlio rodymo nustatymus, pvz., ryškumą, kameros kampą, tekstinę indikaciją ON (įjungta) arba OFF (išjungta). Kai įjungtas išmaniojo galinio vaizdo veidrodėlio režimas (kameros rodinio režimas), paspauskite mygtuką MENU (1), kad būtų rodomas nustatymų meniu. Koreguoti galite šiuos elementus:

• Brightness (Ryškumas): Galima reguliuoti ekrano ryškumą. Paspauskite mygtuką (2), norėdami pritemdyti ekraną. Paspauskite mygtuką (3), norėdami paryškinti ekraną.
• Žemyn / aukštyn: Galima reguliuoti vertikalų ekrano kameros kampą. Paspauskite mygtuką (2), norėdami pakreipti kameros kampą žemyn. Paspauskite mygtuką (3), norėdami pakreipti kameros kampą aukštyn.
• Kairėn / dešinėn: Galima reguliuoti horizontalų ekrano kameros kampą. Paspauskite mygtuką (2), norėdami pakreipti kameros kampą kairėn. Paspauskite mygtuką (3), norėdami pakreipti kameros kampą dešinėn.
• Keitimas vietomis: Galima pasukti ekrano kameros kampą. Paspauskite mygtuką (2), norėdami pasukti kameros kampą kairėn. Paspauskite mygtuką (3), norėdami pasukti kameros kampą dešinėn.
• Būsena: Tekstinę indikaciją išmaniojo galinio vaizdo veidrodėlio ekrane galima įjungti arba išjungti. Paspauskite mygtuką (2), norėdami išjungti tekstinę indikaciją ekrane. Paspauskite mygtuką (3), norėdami įjungti tekstinę indikaciją ekrane.
• Kalba: Galima pasirinkti išmaniojo galinio vaizdo veidrodėlio tekstinių indikacijų kalbą. Pasirinkite kalbą mygtuku (2) arba (3). Kalbos nustatymai išlaikomi, net jei „e-POWER“ sistema paleidžiama iš naujo.
• Apšvietimo perjungimas: Mygtukų apšvietimą galima įjungti ir išjungti. Paspauskite mygtuką (2), norėdami išjungti apšvietimą. Paspauskite mygtuką (3), norėdami įjungti apšvietimą.
• Licencija: Rodoma licencijos informacija.

Išmaniojo galinio vaizdo veidrodėlio sistemos atsargumo priemonės

• Ilgai naudojant šią sistemą „e-POWER“ sistemai stabdyti, gali išsikrauti akumuliatorius.
• Šalia išmaniojo galinio vaizdo veidrodėlio netvirtinkite antenos arba belaidžio įrenginio. Belaidžio įrenginio skleidžiamos elektros bangos gali sukelti išmaniojo galinio vaizdo veidrodėlio trikdžius.
• Nespauskite mygtukų per stipriai ir per grubiai neperjunkite svirties, nes taip galima sugadinti sistemą arba numesti išmanųjį galinio vaizdo veidrodėlį.
• Niekada nesukite išmaniojo galinio vaizdo veidrodėlio korpuso horizontaliai 20° ar daugiau ir 30° ar daugiau vertikaliai. Taip galima pažeisti išmanųjį galinio vaizdo veidrodėlį.
• Saugokite išmaniojo galinio vaizdo veidrodėlio korpusą nuo stiprių smūgių. Tai gali sukelti sistemos gedimą.
• Nedėkite sunkių apkrovų ant kameros ir kameros gaubto automobilio gale. Dėl to kamera gali atsikabinti arba gali sugesti sistema.
• Jei sunku įžiūrėti išmaniojo galinio vaizdo veidrodėlio ekraną dėl stiprios išorinės šviesos, galite įjungti įprasto galinio vaizdo veidrodėlio režimą.
• Išmaniojo galinio vaizdo veidrodėlio ekrane stebint LED priekinius žibintus vaizdas gali mirgėti. Tai įprasta.
• Vaizdai ekrane gali mirgėti dėl išsklaidytų išorinės aplinkos atspindžių. Tai nėra gedimas.
• Greitai judantys objektai gali būti nerodomi kameros ekrane. Tai nėra gedimas.
• Įjunkite priekinius žibintus prieblandoje, tunelyje ir pan. Įjungus priekinius žibintus, ekranas ir kamerų sistemos automatiškai persijungia į naktinį režimą, kuris gali apsaugoti nuo akinimo.

Pastabos apie vaizdo kokybę ir prisitaikymą

• Išmaniojo galinio vaizdo veidrodėlio režimo (kameros rodinio režimo) ekranas skiriasi nuo įprasto galinio vaizdo veidrodėlio. Realus ekrane matomų objektų atstumas gali skirtis nuo suvokiamo. Nepasikliaukite vien tik išmaniuoju galinio vaizdo veidrodėliu. Valdykite automobilį patys, kad išvengtumėte nelaimingų atsitikimų.
• Perjungus išmaniojo galinio vaizdo veidrodėlio režimą akims gali būti sunku iš karto sufokusuoti veidrodėlio / ekrano vaizdą. Išmaniuoju galinio vaizdo veidrodėliu naudokitės atsargiai, kol akys prisitaikys prie pasirinkto režimo. Jei akių fokusavimą būtina koreguoti, rekomenduojama naudoti kelių židinių akinius ir pan. Priklausomai nuo jūsų būklės, gali praeiti šiek tiek laiko, kol sufokusuosite akis į kameros vaizdą.
• Jei kameros ekrano ryškumas nustatytas labai ryškus, vairuojant jis gali varginti akis. Sureguliuokite tinkamą ryškumą.

Sistemos priežiūra (išmanusis galinio vaizdo veidrodėlis)

Rūpinkitės, kad veidrodėlis ir galinio stiklo kameros sritis būtų švari. Valykite veidrodėlį ir kameros objektyvą sausa minkšta šluoste. Valydami galinio stiklo kameros sritį, naudokite minkštą šluostę, sudrėkintą vandeniu ir neutraliu plovikliu. Po to nusausinkite sausu minkštu skudurėliu. Jei išmaniojo galinio vaizdo veidrodžio vaizdas vis dar neryškus, net nuvalius galinio stiklo kameros sritį, ant galinio stiklo gali būti alyvos plėvelė. Nuvalykite galinį stiklą alyvos plėvelės pašalinimo priemone. Veidrodžiui arba kameros objektyvui valyti niekada nenaudokite alkoholio, benzino, skiediklio ir panašių medžiagų. Dėl to gali pakisti spalva, nusidėvėti arba sugesti sistema. Neuždenkite veidrodėlio priekio.

Šildomi ir elektriniai užlenkiami veidrodėliai

Pasirinkite durų veidrodėlį pasinaudodami jungikliais (3), tada pasinaudokite (2) jungikliu, kad sureguliuotumėte jį į pageidaujamą padėtį. Veikiant varikliui, apledėjimo šalinimas nuo veidrodžio aktyvuojamas kartu su galinio stiklo apledėjimo ir aprasojimo šalinimo funkcija.

Saugumo sumetimais viską sureguliuokite automobiliui stovint.

Atrakinus automobilį durelių veidrodėliai atsilenkia automatiškai. Užrakinus automobilį šoniniai galinio vaizdo veidrodėliai užsidaro automatiškai. Automatinį durų veidrodžių užlenkimą galite pasyvinti / suaktyvinti Automobilio nustatymų tinkinimo meniu. Galite įjungti užlenkimą paspaudę jungiklį (1). Šioje situacijoje durų veidrodėliai liks užlenkti, kol mygtukas (1) bus paspaustas vėl, nepriklausomai nuo automatinio užlenkimo funkcijos.

Ypatingas atvejis

Kai šoninis galinio vaizdo veidrodėlis buvo atlenktas ar užlenktas rankomis, galima jį grąžinti į naudojimo padėtį. Tai atliksite paspausdami jungiklį (1). Išgirsite mechaninį galinio vaizdo veidrodėlio spragtelėjimą. Jei spragtelėjimo nesigirdi, dar kartą spauskite jungiklį (1), kol iš durų veidrodėlio pasigirs spragtelėjimo garsas.

Įspėjimas: Iš tiesų galinio vaizdo veidrodyje matomi objektai yra arčiau nei atrodo.

Automobiliuose, kuriuose įrengtos vairuotojo sėdynės su atmintimi, galite ypatingai sureguliuoti galinio vaizdo veidrodžius kai bus įjungta atbulinė eiga ir išsaugoti jų padėtį atmintyje. Automobiliui stovint ir įjungus atbulinę eigą, pasirinkite galinio vaizdo veidrodėlį vienu jungiklių (3), paskui jungikliu (2), kad nustatytumėte į norimą padėtį. Jei norite grįžti į vairavimo padėtį, galima perjungti iš atbulinės eigos pavaros į priekinę pavarą:

• kai greitis mažesnis nei 10 km/h, praėjus maždaug devynioms sekundėms po to, kai išjungiama atbulinės eigos pavara;
• įjungus judėjimo pirmyn pavarą, kai greitis didesnis nei 10 km/h;
• kai variklis išjungtas.

Nustatymų išsaugojimas atmintyje: Sureguliuokite šoninius užpakalinio vaizdo veidrodžius (žr. ankstesnį skirsnį); norėdami gauti prieigą prie nuostatų atminties, žr. 2006 m. automobilio vadovą.
