Variklio veleno padėties jutikliai, įskaitant skirstomojo veleno padėties jutiklį, atlieka svarbų vaidmenį nustatant variklio laiką ir bendrą veikimą. Jei skirstomojo veleno padėties jutiklis sugenda, tai gali sukelti keletą variklio veikimo problemų. Norint diagnozuoti skirstomojo veleno padėties jutiklio problemas, reikia metodiškai nustatyti tikslią priežastį.
Skirstymo veleno padėties jutiklis sumontuotas variklio galvutėje ir nukreiptas link skriemulio, kuris pritvirtintas prie skirstymo veleno. Remiantis jutiklio signalu, variklio valdiklis (ECU) nustato veleno kampą. Iš skirstymo veleno ir alkūninio veleno padėties jutiklių gautą informaciją variklio valdiklis (ECU) naudoja degalų įpurškimo laiko ir uždegimo laiko nustatymui kontroliuoti.

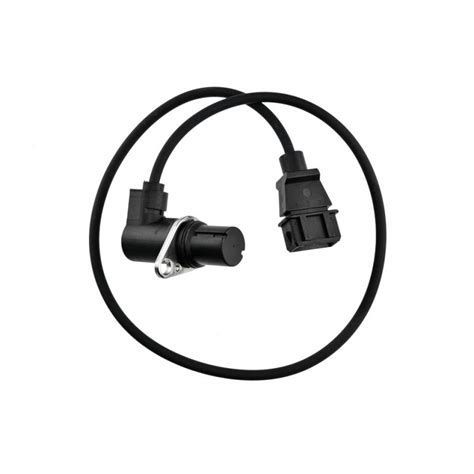

Jutikliai ant jutiklio korpuso turi jungties lizdą arba su jungtimis užbaigtus laidus. Korpusas be jungčių ir elektroniniai sujungimai be litavimo sukuria patvarią konstrukciją.
Dažni simptomai ir kodai
Ieškokite ženklų, pvz., staigios eigos tuščiąja eiga, variklio uždegimo pertrūkiai arba prastos degalų sąnaudos. Kodai, tokie kaip P0340-P0349, yra dažni skirstomojo veleno padėties jutiklio problemų rodikliai. Problemos ignoravimas laikui bėgant gali dar labiau sugadinti variklį.
Kodų supratimas ir interpretavimas
OBD-II skaitytuvas yra esminis diagnostikos įrankis sprendžiant su varikliu susijusias problemas. Kiekvienas kodas pateikia užuominų apie problemą. Pavyzdžiui, P0340 paprastai rodo grandinės gedimą, tuo tarpu P0344 rodo pertraukiamus jutiklio signalus.
Pradinis įvertinimas ir vizualinis patikrinimas
Prieš gilią diagnostiką atlikite išsamų vizualinį patikrinimą. Atlaisvintos arba korozijos pažeistos jungtys dažnai nepastebimos, tačiau gali prastai veikti jutiklis. Alyvos nuotėkis gali sukelti jutiklio gedimą.
Ieškau korozijos: Laidų ir jungčių korozija gali paveikti signalo perdavimą. Švarių kontaktų svarba: Surūdijusios arba atsilaisvinusios jungtys gali smarkiai paveikti elektros srautą.
Ryšių apsauga: Dėl laisvų jungčių signalas gali nutrūkti. Atvirų grandinių trikčių šalinimas: Dėl atviros grandinės signalo gali atsirasti pertrūkių arba jo visai nebūti.
Žingsnis po žingsnio jutiklio testavimas multimetru ir osciloskopu
Testo nustatymas ir įtampos matavimas
Norėdami išmatuoti skirstomojo veleno jutiklio maitinimo, įžeminimo ir signalo laidų įtampą, naudokite skaitmeninį multimetrą. Pirmiausia nustatykite maitinimo ir įžeminimo laidus ir patikrinkite, ar įtampa yra pastovi. Nustatykite multimetrą įtampai matuoti ir patikrinkite maitinimo ir įžeminimo laidų nuoseklumą.
Jei maitinimo šaltinis svyruoja, tai gali reikšti saugiklio problemą arba laidų gedimą. Prasta įžeminimo jungtis gali sutrikdyti jutiklio veikimą.
Rezultatų analizė
Jei įtampos rodmenys nenuoseklūs arba signalas svyruoja neįprastai, jutiklį gali reikėti pakeisti. Laidų problemos gali sukelti pertrūkius arba prastą jutiklio veikimą.
Bangos formos analizė su osciloskopu
Naudodami osciloskopą patikrinkite, ar bangos forma yra nuosekli, stabili. Vairavimo sąlygų imitavimas: užveskite automobilį ir stebėkite signalo stabilumą nuo tuščiosios eigos iki didelio apsisukimų dažnio. Signalo stabilumo įvertinimas: Stabilus signalas atliekant šiuos bandymus reiškia, kad jutiklis yra geros būklės.
