Trieigis maišymo vožtuvas (pvz., MIX3 DN25) yra skirtas įvairioms šildymo sistemoms, kuriose būtina tiksliai valdyti tiekiamo vandens temperatūrą ir srauto kryptį. Šie įrenginiai taip pat sėkmingai naudojami vėsinimo bei kitose inžinerinėse sistemose.

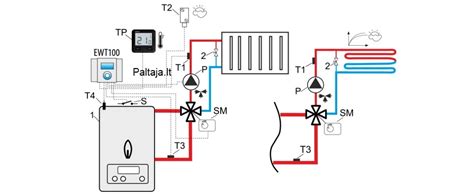

Veikimo principas ir pritaikymas
Vožtuvas gali būti valdomas tiek rankiniu būdu, tiek sumontavus elektrinę pavarą. Naudojant kartu su automatine pavara ir temperatūros jutikliu, įrenginys veikia kaip automatinis trieigis vožtuvas. Dažnai šie įrenginiai vadinami termostatiniais maišymo vožtuvais, nes jie reaguoja į išmatuotą vandens temperatūrą ir atitinkamai reguliuoja srauto atidarymą.
Pagrindinės naudojimo sritys:
- Grįžtamojo vandens temperatūros didinimas.
- Katilų ir boilerių šildymo procesų optimizavimas.
- Pastovios temperatūros palaikymas patalpose.
- Srautų nukreipimas arba perjungimas tarp skirtingų kontūrų.
Srauto reguliavimas
Rankinio valdymo metu naudojamas nustatymo žiedas su skale nuo 0 iki 10. Srauto pasiskirstymas vyksta taip:
- 0 padėtis: visas srautas teka iš pirmo į antrą vamzdį.
- 1 padėtis: 90 % srauto teka į antrą vamzdį, 10 % - į trečią.
- 5 padėtis: srautas pasiskirsto po lygiai (50/50 %) tarp antro ir trečio vamzdžių.
- 10 padėtis: visas srautas teka tik į trečią vamzdį.
Konstrukcija ir techninės savybės
Vožtuvai gaminami iš aukštos kokybės CW617N žalvario, kuris pasižymi atsparumu korozijai ir ilgaamžiškumu net sudėtingomis sąlygomis, pavyzdžiui, drėgnose patalpose ar rūsiuose.
„Barberi® BS5“ serijos ypatybės
Pažangūs „Barberi® BS5“ serijos vožtuvai, naudojami šildymo ir oro kondicionavimo zonų valdymui, pasižymi šiomis technologijomis:
- „Soft-Torque“ technologija: patentuota konstrukcija su ypač mažą trintį užtikrinančiomis medžiagomis.
- Greitis: sklandus apsisukimas vos per 8 sekundes.
- Ergonomika: kompaktiškas dizainas, integruotas laidas ir greita spaustuko jungtis.
| Parametras | Techniniai duomenys (modelis V83A28WADC) |
|---|---|
| Prijungimo tipas | 28 mm conex |
| Maitinimo/valdymo įtampa | 230 V |
| Maks. darbinis slėgis | 10 bar |
| Darbinė temperatūra | 0-90 °C |
| Saugumo klasė | IP44 |
Komplektavimo galimybės
Užsakant vožtuvą, galima rinktis optimaliausią konfigūraciją:
- Tik trieigis vožtuvas (rankiniam valdymui).
- Vožtuvas kartu su elektrine pavara (pvz., IBO ster).
- Pilnas komplektas: vožtuvas, pavara IBO ster ir 110M valdiklis.
