Trieigio ir ketureigio vožtuvo pavaros valdiklis yra esminis komponentas šildymo sistemose, leidžiantis tiksliai reguliuoti temperatūrą ir optimizuoti energijos sąnaudas. Pavyzdžiui, modelis 110M yra universalus valdiklis, galintis valdyti vožtuvo pavarą ir prie kurio galima prijungti kambario termostatą. Jo pagrindinė užduotis - užtikrinti norimos temperatūros palaikymą patalpose ar šildymo sistemoje, efektyviai valdant šilumos srautą.
Valdiklio veikimo principas
Iš valdiklio maitinamas trieigis arba ketureigis vožtuvas, kurio trys laidai jungiasi prie elektra valdomo vožtuvo. Kai valdikliui įtampa paduodama į pirmuosius du laidus, pavara atsidaro. Išjungus įtampą, pavara lieka toje padėtyje, kurioje buvo tuo metu. Valdiklis nuolat matuoja, kaip kinta temperatūra po pavaros atidarymo. Jei temperatūra didėja nežymiai, valdiklis atidaro pavarą dar šiek tiek, siekiant pasiekti nustatytą temperatūrą.
Jei temperatūra viršija nustatytą ribą, valdiklis gali paduoti įtampą į uždarymo kontaktus. Po pavaros uždarymo vėl matuojama temperatūra, ir valdiklis nusprendžia, ar pavarą palikti esamoje vietoje, ar uždaryti/atidaryti daugiau. Paprasčiausias vožtuvo valdiklis, toks kaip 110M, valdo pavarą, kuri tiekia šilumą į radiatorius ar grindis, remiantis temperatūros jutiklio duomenimis. Taip pat valdiklis gali būti valdomas pagal katilo, šilumos siurblio ar patalpų temperatūrą.

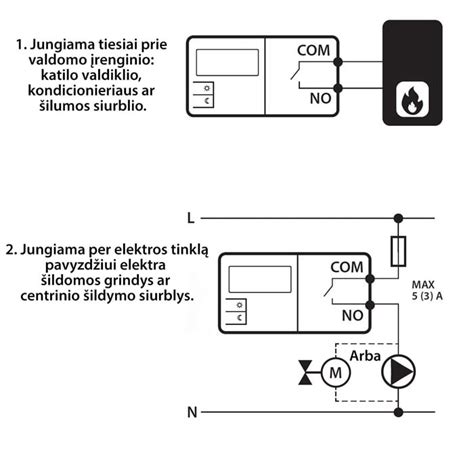

Valdymas su kambario termostatu
Prie valdiklio 110M galima prijungti kambario termostatą. Kai ši funkcija įjungta, pavara atidaroma, uždaroma ir palaikoma nustatyta padėtis atsižvelgiant į patalpos temperatūrą. Tai reiškia, kad šildomose patalpose bus palaikoma kambario termostate nustatyta temperatūra. Valdant su kambario termostatu, pavara uždaroma, kai patalpose pasiekiama termostate nustatyta temperatūra (arba pavaros padėtis pakeičiama į tokią, kur mažiau šilumos patenka į patalpas). Temperatūrai nukritus žemiau nustatytos, pavara vėl atidaroma ir patalpos šildomos (arba pavaros padėtis pasikeičia į tokią, kur daugiau šilumos paduodama į patalpas). Kai kambario termostato funkcija išjungta, pavara atidaroma ir uždaroma atsižvelgiant į katilo temperatūrą.
Valdiklio 110M nustatymai
Valdiklis 110M turi kelis svarbius nustatymus, leidžiančius pritaikyti jo veikimą prie konkrečios šildymo sistemos poreikių:
- C temperatūra: Tai temperatūra, kurią valdiklis palaikys atidarydamas ir uždarydamas vožtuvą tam tikru laiku ir tam tikru pavaros padėties palaikymu.
- O vožtuvo uždelsimas: Tai pertraukos, pauzės laikas po kiekvieno pavaros judesio. Šis nustatymas padeda išvengti nereikalingo pavaros veikimo ir stabilizuoja šildymo sistemą.
- T termostatas: Jei prie valdiklio prijungiamas kambario termostatas, reikia įjungti šią funkciją. Tuomet pavara gali būti atidarinėjama, uždarinėjama ir palaikoma padėtis, atsižvelgiant į patalpos temperatūrą.
Pavaros, vožtuvo veikimo laiko nustatymas valdiklyje
Pirmą kartą įjungus valdiklį, būtina nustatyti pavaros, vožtuvo veikimo laiką. Tai padaryti reikia valdiklyje paspaudus abu mygtukus ir palaikius 2 sekundes - tuomet atsidaro papildomas meniu. Šiame meniu reikia įrašyti laiką, per kurį pavara atsidaro. Pavyzdžiui, jei pavara atsidaro per 50 sekundžių, reikia nustatyti 5 (nustatoma, kiek dešimčių sekundžių reikia pavarai atsidaryti). Po šio nustatymo valdiklis grįš į pagrindinį meniu ir pereis į vožtuvo automatinį kalibravimą. Laikas, per kurį pavara atsidaro ir užsidaro, paprastai būna nurodytas ant pačios pavaros arba jos instrukcijoje.
Prie valdiklio galima prijungti 230 V (220 V) pavaras, kurių galia neviršija 100 W. Svarbu atkreipti dėmesį, kad pavaros gali būti tiek 230 V kintamos srovės, tiek 24 V nuolatinės srovės. Jeigu turėsite valdiklį, skirtą valdyti 230 V pavaras, ir 24 V pavarą, jų kartu naudoti negalėsite.
Apsaugos funkcijos ir papildomi valdikliai
Trieigio ir ketureigio vožtuvo pavaros valdiklis 110M yra su garsiniu aliarmu. Jeigu katile temperatūra pakils virš 90 ºC, įsijungs garsinis aliarmas. Tai apsaugo šildymo sistemą nuo vandens užvirimo ir perkaitimo. Be to, yra ir pažangesnių sprendimų, pavyzdžiui, katilo valdiklis V42, kuris valdo kuro padavimą, ventiliatorių, cirkuliacinius siurblius ir trijų arba keturių krypčių vožtuvą. Tokiu atveju, patalpose pasiekus nustatytą temperatūrą, pavara užsidaro (arba pavaros padėtis pasikeičia taip, kad mažiau karšto vandens paduodama į patalpų šildymo sistemą). Pavarai užsidarius, katile padidėja temperatūra, tuomet sumažinamas paduodamo kuro kiekis ir ventiliatoriaus apsukos. Temperatūrai patalpose sumažėjus, vožtuvas vėl atidaromas ir į patalpas paduodamas karštas vanduo.
Techninės specifikacijos (Valdiklio 110M)
Modelis 110M pasižymi šiomis techninėmis charakteristikomis:
- Maitinimas: 230 V
- Energijos suvartojimas: 5 W
- Maksimalus sukimo momentas: 6 Nm
- Sukimosi kampas: 90°
- Atidarymo laikas: 120 s
- Apsaugos klasė: IP42
- Darbo aplinkos temperatūra: nuo 0 iki +50 ºC
- Kabelis: 3 laidai × 0,75 mm²
Pavarų valdikliai grindiniam šildymui
Šildymo sistemos pavaros, vožtuvo valdymas yra esminis elementas norint palaikyti norimą patalpų temperatūrą. Pavaros gali būti naudojamos tiek grindiniam šildymui, tiek sistemose, kur naudojami radiatoriai. Specializuoti valdikliai grindiniam šildymui leidžia prijungti iki 4 arba iki 8 pavarų (priklausomai nuo modelio). Taip pat prie jų galima prijungti iki 4 arba iki 8 termostatų, tuomet kiekviename kambaryje galima pasirinkti skirtingas temperatūras. Arba su vienu kambario termostatu valdyti kelias pavaras, tuo pačiu ir šildymo zonas.
