2011 metų Toyota Yaris (dar žinomas kaip "XP90") modelis, priskiriamas antrajai kartai, turi keturias skirtingas saugiklių dėžutes. Jos yra suskirstytos pagal tipus ir vietą:
- Variklio skyrius (A tipas)
- Variklio skyrius (B tipas)
- Po prietaisų skydeliu (A tipas)
- Po prietaisų skydeliu (B tipas)
Variklio skyriaus saugiklių dėžutė (A tipas)
Šiame skyriuje esančios saugiklių dėžutės A tipo diagramoje pateikiami pagrindiniai saugikliai, atsakingi už įvairias svarbias sistemas. Saugikliai ALT (1) ir MAIN (2) yra pagrindiniai šioje dėžutėje ir apsaugo didelį skaičių elektros grandinių.
Pagrindiniai saugikliai (A tipo variklio skyrius)
- ALT (1): Įkrovimo sistema, HTR SUB2, EPS, ABS1/VSC1, HTR, ABS2/VSC2, HTR SUB1, RDI, DEF, FR FOG, OBD2, D/L, POWER, RR DOOR, RL DOOR, STOP ir AM1.
- MAIN (2): EFI, HORN, AM2, ALT-S, DOME, ST, ECU-B, ETCS, HAZ, H-LP LH/H-LP LO LH ir H-LP RH/H-LP LO RH saugikliai.

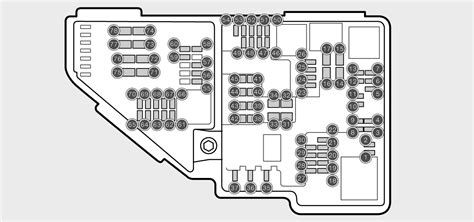

Variklio skyriaus saugiklių dėžutė (B tipas)
Šiame skyriuje esančioje saugiklių dėžutės B tipo diagramoje pateikiama detalesnė saugiklių informacija, nurodant jų nominalus ir funkcijas.
Saugiklių detalizavimas (B tipo variklio skyrius)
| Tipas | Nr. | Aprašymas |
|---|---|---|
| Fuse MINI 15A | 1(AM2) | Paleidimo sistema, daugiašakė degalų įpurškimo sistema/sekaus daugiašakės degalų įpurškimo sistema. |
| Fuse MINI 10A | 2(HORN) | Garso signalas. |
| Fuse MINI 20A | 3(EFI) | Daugiašakė degalų įpurškimo sistema/sekaus daugiašakės degalų įpurškimo sistema. |
| Fuse MINI 30A | 4(SPARE) | Atsarginis saugiklis. |
| Fuse MINI 10A | 5(SPARE) | Atsarginis saugiklis. |
| Fuse MINI 15A | 6(SPARE) | Atsarginis saugiklis. |
| Fuse MINI 20A | 7(FR DEF) | Nėra grandinės. |
| Fuse MINI 30A | 8(ABS2/VSC2) | Stabdžių antiblokavimo sistema, automobilio stabilumo kontrolės sistema. |
| Fuse MINI 30A | 9(H-LP MAIN) | H-LP LH/H-LP LO LH saugiklis (žibintų). |
| Fuse MINI 30A | 10(ST) | Paleidimo sistema. |
| Fuse MINI 20A | 11(S-LOCK) | Nėra grandinės. |
| Fuse MINI 15A | 12(DOME) | Salono apšvietimas, asmeniniai šviestuvai, apsaugos sistema nuo vagystės, garso sistema, nuotolinio valdymo sistema. |
| Fuse MINI 7.5A | 13(ECU-B) | Dienos šviesų sistema, priekinio keleivio užimtumo klasifikavimo sistema, elektriniai langai, durų užrakto sistema, apsaugos sistema nuo vagystės, matuokliai ir indikatoriai, traukos kontrolės sistema, automobilio stabilumo kontrolės sistema. |
| Fuse MINI 7.5A | 14(ALT-S) | Įkrovimo sistema. |
| Fuse MINI 10A | 15(ETCS) | Daugiašakė degalų įpurškimo sistema/sekaus daugiašakės degalų įpurškimo sistema, elektroninė droselio valdymo sistema. |
| Fuse MINI 10A | 16(HAZ) | Posūkių žibintai, avariniai žibintai. |
| Fuse MINI 10A | 17(H-LP RH/H-LP LO RH) | Dešinės pusės priekinis žibintas. |
| Fuse MINI 10A | 18(H-LP LH/H-LP LO LH) | Kairės pusės priekinis žibintas. |
| Fuse MINI 10A | 19(EFI2) | Daugiašakė degalų įpurškimo sistema/sekaus daugiašakės degalų įpurškimo sistema. |
| Fuse FMX/JCase 40A | 20(HTR SUB2) | Oro kondicionavimo sistema. |
| Fuse FMX/JCase 50A | 21(EPS) | Elektrinė vairo stiprintuvo sistema. |
| Fuse FMX/JCase 50A | 22(ABS1/VSC1) | Stabdžių antiblokavimo sistema, automobilio stabilumo kontrolės sistema. |
| Fuse FMX/JCase 40A | 23(HTR) | Oro kondicionavimo sistema. |
| Fuse FMX/JCase 30A | 24(RDI) | Elektrinis aušinimo ventiliatorius. |
| Fuse FMX/JCase 30A | 25(HTR SUB1) | Oro kondicionavimo sistema. |
| Fuse FMX/JCase 30A | 26(H-LPCLN/PWR HTR) | Nėra grandinės. |
| Fuse FMX/JCase 50A | 27(AMT) | Nėra grandinės. |
Saugiklių dėžutė po prietaisų skydeliu (A tipas)
Ši saugiklių dėžutė, esanti po prietaisų skydeliu, valdo įvairias salono ir papildomų funkcijų grandines.
Saugiklių detalizavimas (A tipo po prietaisų skydeliu)
| Tipas | Nr. | Aprašymas |
|---|---|---|
| Fuse MINI 7.5A | 1(ACC2) | Pavarų fiksavimo sistema. |
| Fuse FMX/JCase 40A | 2(DEF) | Galinių langų pašildymas. |
| Fuse FMX/JCase 30A | 3(POWER) | Elektriniai langai. |
Saugiklių dėžutė po prietaisų skydeliu (B tipas)
Antroji saugiklių dėžutė po prietaisų skydeliu (B tipas) yra atsakinga už daugybę smulkesnių, bet ne mažiau svarbių sistemų.
Saugiklių detalizavimas (B tipo po prietaisų skydeliu)
| Tipas | Nr. | Aprašymas |
|---|---|---|
| Fuse MINI 10A | 1(TAIL) | Šoninių gabaritų žibintai, stovėjimo žibintai, galiniai žibintai, numerio ženklo apšvietimas, daugiašakė degalų įpurškimo sistema/sekaus daugiašakės degalų įpurškimo sistema. |
| Fuse MINI 7.5A | 2(PANEL 1) | Apšvietimas, prietaisų skydelio apšvietimo valdymas, matuokliai ir indikatoriai. |
| Fuse MINI 7.5A | 3(A/C) | Galinių langų pašildymas, oro kondicionavimo sistema. |
| Fuse MINI 20A | 4(D DOOR) | Elektriniai langai. |
| Fuse MINI 20A | 5(RL DOOR) | Galinio keleivio elektrinis langas (kairėje pusėje). |
| Fuse MINI 20A | 6(RR DOOR) | Galinio keleivio elektrinis langas (dešinėje pusėje). |
| Fuse MINI 15A | 8(CIG) | Maitinimo lizdas (cigarečių pridegiklis). |
| Fuse MINI 7.5A | 9(ACC) | Durų užrakto sistema, išoriniai galinio vaizdo veidrodėliai, garso sistema. |
| Fuse MINI 10A | 11(ID/UP/MIR HTR) | Daugiašakė degalų įpurškimo sistema/sekaus daugiašakės degalų įpurškimo sistema, išorinių galinio vaizdo veidrodėlių valdymas, išorinių galinio vaizdo veidrodėlių šildytuvai. |
| Fuse MINI 7.5A | 15(IGN) | Daugiašakė degalų įpurškimo sistema/sekaus daugiašakės degalų įpurškimo sistema, SRS oro pagalvių sistema, priekinio keleivio užimtumo klasifikavimo sistema. |
| Fuse MINI 7.5A | 16(MET) | Matuokliai ir indikatoriai. |
| Fuse MINI 25A | 19(WIP) | Priekinio stiklo valytuvai ir ploviklis. |
| Fuse MINI 15A | 20(RR WIP) | Nėra grandinės. |
| Fuse MINI 15A | 21(WSH) | Priekinio stiklo valytuvai ir ploviklis. |
| Fuse MINI 10A | 22(ECU-IG) | Dienos šviesų sistema, stabdžių antiblokavimo sistema, elektrinė vairo stiprintuvo sistema, elektriniai langai, durų užrakto sistema, automobilio stabilumo kontrolės sistema, elektrinis aušinimo ventiliatorius, matuokliai ir indikatoriai. |
| Fuse MINI 10A | 23(GAUGE) | Įkrovimo sistema, posūkių žibintai, avariniai žibintai, atbulinės eigos žibintai, prietaisų skydelio apšvietimo valdymas, pavarų fiksavimo sistema, galinių langų pašildymas, oro kondicionavimo sistema, automatinės transmisijos sistema. |
| Fuse MINI 7.5A | 24(OBD2) | Borto diagnostikos sistema. |
| Fuse MINI 10A | 25(STOP) | Stabdžių žibintai, aukštai sumontuotas stabdžių žibintas, daugiašakė degalų įpurškimo sistema/sekaus daugiašakės degalų įpurškimo sistema, pavarų fiksavimo sistema, stabdžių antiblokavimo sistema. |
| Fuse MINI 25A | 27(D/L) | Durų užrakto sistema. |
| Fuse MINI 15A | 28(FR FOG) | Priekiniai rūko žibintai. |
| Fuse MINI 25A | 31(AM1) | Daugiašakė degalų įpurškimo sistema/sekaus daugiašakės degalų įpurškimo sistema. |
