Apšvietimo valdymas tampa vis svarbesnis šiuolaikiniuose pastatuose, siekiant efektyvaus energijos naudojimo ir komforto. Judesio davikliai kiemuose ar laiptinėse uždegantys šviesą jau nieko nestebina. Kaip neliko kaitrinių lempų, taip neliks ir nevaldomo apšvietimo tiek biuruose, tiek namuose ar bet kurios kitos paskirties pastate.
Apšvietimo valdymo svarba
ES paskelbtas žaliasis kursas reiškia, kad visose srityse turi būti eliminuotas neefektyvus energijos naudojimas. Pastatų tvarumo ir ekologiškumo BREEAM standarte pastatų sistemų valdymas sudaro 12 proc. kriterijų, už kuriuos skiriami tvarumo balai. Pastatų energinio efektyvumo klasė priklauso ir nuo to, ar šildymo sistema valdoma automatiškai, ar rankiniu būdu. Gali būti, kad ateityje atsiras tiesioginių reikalavimų, susijusių su apšvietimo valdymu.
LED lempos leido žymiai sumažinti elektros energijos poreikį apšvietimui, tačiau dar daugiau šios energijos poreikį gali sumažinti apšvietimo valdymas. Dirbtinis apšvietimas turi labai didelę reikšmę interjero ir eksterjero estetiniam vaizdui, funkcionalumui bei saugumui tamsiuoju paros metu. Nors apšvietimas atrodo savaime suprantamas ir nepastebimas, tačiau toks bus tik tinkamai suprojektuotas ir įrengtas. Neteisingas apšvietimas ne tik erzina, bet ir kenkia sveikatai bei akims.
Apšvietimo projekto dalys
Apšvietimo projektą sudaro dvi dalys: dekoratyvinė ir techninė. Techninė apšvietimo projekto dalis apima šviesos ir šviesos šaltinių kiekį, automatinį valdymą bei techninius apšvietos parametrus, kurie derinami su natūralia šviesa, patalpų paskirtimi, specifika ir žmonių poreikiais. Taip pat svarbus šviestuvų pajungimo taškų ir valdymo schemos sudarymas.
Integracija su kitomis sistemomis
Jeigu apšvietimo valdymas projektuojamas naujos statybos name ar biure, verta integruoti ir kitų inžinerinių sistemų valdymą - šildymo, vėdinimo, apsaugos, žaliuzių ir kt., nes visą valdymo sistemą nesudėtinga sujungti į vieną tinklą. Tokiu atveju sukuriama funkcijų sinergija, kuri lemia geresnį rezultatą ir yra būdinga išmaniajam namui.
KNX standartas
Vienas iš populiariausių valdymo standartų yra tarptautinis KNX standartas arba protokolas, kurio „kalbą“ supranta daugelio gamintojų įranga. Tai modulinė sistema, kuri veikia tarsi Lego kaladėlės, tad prie vienos sistemos valdymo gali būti jungiama antra ir t. t. KNX leidžia valdyti įvairias automatizuotas naujoviškas funkcijas, prietaisus ir veiklą. KNX sistemos yra lanksčios ir gali būti naudojamos įvairių tipų pastatuose. Apšvietimo dizainas ir funkcijų valdymas yra būtini, kad įrenginys veiktų efektyviau. Kadangi KNX apšvietimo sistemos yra lanksčios ir turi daug galimybių, jos gali padėti sutaupyti daug pinigų. Muzikos garsumo ar šviesų ryškumo keitimas turi tą patį poveikį. Galite sukurti šiltas, jaukias erdves viduje ir patrauklius šviesos šou lauke, taip pat patogias darbo ir gyvenimo vietas.
Apšvietimo valdymo būdai
Apšvietimą galima valdyti 4 pagrindiniais būdais: mechaniniu (rankiniu), automatiniu, radijo bangomis ir išmaniąja KNX technologija.
Mechaninis (rankinis) valdymas
Seniausiai žinomas ir elementariausias valdymo būdas yra mechaninis, kuomet paspaudę jungiklį šviesą įjungiame arba išjungiame. Apšvietimo valdymui patogu naudoti perjungiklius. Tai sprendimas, kai norima šviesą įjungti vienoje vietoje, o išjungti - kitoje, pavyzdžiui, laiptų pradžioje ir jų gale. Perjungikliai atrodo lygiai taip pat kaip įprasti jungikliai, tik jų mechanizmas kitoks - jie turi ne dviejų, o trijų laidų pajungimą: sujungiant vieną grandinę, atjungiama kita.
Automatinis valdymas
Šuolaikiniuose moderniuose interjeruose mechaninius jungiklius keičia automatiniai, kurie turi daugiau valdymo galimybių. Plačiai naudojami judesio jutikliai - automatiniai jungikliai su judesio davikliu, kurie naudingi pereinamoms ir trumpalaikio buvimo patalpose, tokiose kaip laiptinė, koridorius, drabužinė. Galima parinkti norimą šviestuvo veikimo trukmę, kai praėjus tam tikram laiko tarpui jungiklis nutraukia elektros tiekimą šviestuvui. Tokie jungikliai puiki išeitis remontuojant butą ar namą ir keičiant jungiklius, kai nekeičiama visa elektros instaliacija. Jų naudojimas sutaupys elektros energijos ir pinigų. JUNG judesio jutikliai arba tiesiog automatiniai jungikliai yra sieniniai (montuojami 1,10 ir 2,20 m aukštyje) ir lubiniai. Apšvietimo reguliavimą kūdikių kambaryje galima susieti su garso jutikliu.
Belaidis valdymas ir standartai
Galimi valdymo standartai ir jų galimybės yra įvairūs. Pavyzdžiui, belaidžio ryšio Bluetooth pagalba programėle Clever Config galima valdyti apšvietimą bei užuolaidas įprastinėje instaliacijoje. Instaliavus universalų laikmatį su Bluetooth ryšiu, galima užprogramuoti laiką, kada užuolaidos užsitraukia ar atsitraukia, o turint ir papildomą apšvietimo daviklį, užuolaidos bei žaliuzės gali automatiškai užsitraukti ir apsaugoti nuo saulės kaitros dieną. Universalų JUNG laikmatį, veikiantį Bluetooth ryšio pagalba, galima valdyti mechaniškai arba nuotoliniu būdu telefono programėlėje Clever Confing.
DALI (Digital Adresable Lighting Interface) - skaitmeninė apšvietimo valdymo sistema, naudojama daugelio apšvietimo produktų gamintojų įrangoje. Ji leidžia iš įvairių vietų junginėti ir reguliuoti patalpų apšvietimą, taip pat valdyti apšvietimo scenas (šviestuvų grupes).
Apšvietimo valdymas vyksta tradicinio A 550 arba LS990 dizaino JUNG radijo bangų jungikliu, susietu su Philips Hue Bridge duomenų šakotuvu. Veikimo principas panašus į bevielio interneto ryšio Wi-Fi standartą. JUNG bevielis jungiklis gali valdyti iki 50 lempų, šviestuvų bei priedų viduje ir lauke. Valdyti galima šviesos intensyvumą, spalvą, susikurti šviesos efektų scenarijus. JUNG radijo bangų sieniniai jungikliai-siųstuvai veikia ZigBee protokolo ryšiu. Be to, tokios sistemos įdiegimas labai paprastas - turint Philips Hue Bridge šakotuvą, jis susiejamas su JUNG jungikliu spaudžiant dešinįjį klavišą.
DMX-512 protokolas ir jo taikymas
DMX-512 (Digital Multiplex) protokolas yra plačiai naudojama šviesų valdymo sistema, kuri taip pat gali valdyti ir kitus įrenginius. „Skaitmeninis multipleksas“ nurodo, kaip tai veikia pagal patį pavadinimą. Didžiąją protokolo dalį sudarantys paketai nurodo, kurie įrenginiai turėtų gauti duomenis. Prieš DMX 512 scenos apšvietimo gamintojai naudojo daugybę patentuotų ir nesuderinamų laidų tipų, o tai sukėlė daug painiavos ir papildomų laidų. DMX512 pagamino Pramogų paslaugų ir technologijų asociacija (ESTA), kuri 1998 m. pradėjo siųsti DMX512 į Amerikos nacionalinį standartų institutą (ANSI).
DMX-512 veikimo principai
DMX protokolas siunčia paketo pradžios veiksmą ir kadrų rinkinį per nuosekliąją magistralę. Tikimasi, kad bus paleistas paketas, išsiųstas 513 kadrų ir kurį laiką palaukti (neaktyvus) prieš pradedant procesą iš naujo. Paprasčiausiu lygiu DMX-512 yra duomenų rinkinių, vadinamų „kanalais“, grupė. „Visata“ kartais vartojama visiems šiems kanalams apibūdinti. Visi „Visatos“ kanalai sudaro 512. Kiekvienas kanalas tradiciškai buvo skirtinga galaktikos žvaigždė. Kiekvienas kanalas gali turėti reikšmę nuo 0 iki 255.
Pirmiausia DMX-512 buvo sukurtas valdyti tik pačius paprasčiausius reguliatorius, todėl kiekvieno kanalo 0-255 reikšmės buvo naudojamos šviesos išvesties valdymui nuo 0 iki 255. Tokiu būdu vartotojas gali pakeisti kai kurių įspūdingų efektų šviesų ryškumą. Vieną DMX visatą galima įsivaizduoti kaip 512 kanalų grupę. Kiekvienam automatizuoto apšvietimo įtaiso tipui turi būti skirta tam tikra DMX visatos dalis. Naudodami šį kanalų diapazoną galite keisti kiekvieną lempos dalį (dažnai nuo 12 iki 30 kanalų).
Kiekviena lemputė turi savo DMX pradžios adresą, kuris nurodo, iš kurio DMX visatos kanalo ji pradės gauti komandas. Pirmiausia vartotojas turi „užtaisyti“ apšvietimo konsolę, kad kiekvienai šviestuvai suteiktų unikalų DMX adresą. Dabar, kai konsolė ir lemputės gali kalbėtis tarpusavyje, gali nutikti visokių magiškų dalykų. DMX-512 reikalingas norint susisiekti su žibintais, nes jis siunčia svarbius valdymo duomenis. Kadangi apšvietimo kabina yra toli nuo scenos, DMX512 dažnai naudojamas dideliais atstumais.
DMX-512 techniniai aspektai

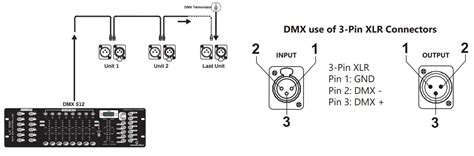

Elektrines jungtis galite atlikti naudodami 5 kontaktų XLR jungtis, o sąsają - subalansuota linijų pora (su 0 V atskaita). Galite siųsti baitus ir bitus į nuoseklųjį 250,000 bps prievadą. DMX512 taip pat yra labai įsimintinas, nes šis skaičius rodo, kad pakete gali būti iki 512 baitų duomenų (išsiunčiama 513, bet pirmasis nenaudojamas).
Jei kiekvienas šviestuvas palaiko tik pagrindinį vienos spalvos pritemdymą, pvz., baltą šviesą, tada vienu duomenų baitu galima valdyti šviestuvą ir pasiūlyti iki 255 ryškumo lygių nuo išjungto (nulio) iki visiškai įjungto (255). Įprastai raudonos, žalios ir mėlynos spalvos šviestuvų RGB valdymo schemai reikia trijų duomenų baitų. Taigi, vienas DMX pasaulis gali valdyti iki 512 vienspalvių arba 170 RGB šviesų. Kanalas yra kitas DMX adreso pavadinimas. DMX pasaulyje yra 512 konsolės išvesties kanalų. Priklausomai nuo konsolės, „1.214“ arba „a.214“ gali būti naudojami apibūdinti, kur yra šviesa pirmoje visatoje. Apšvietimo pulto gale galite matyti etiketes su tokiais žodžiais kaip „Universe 1“, „Universe 2“, „DMX A“ ir „DMX B“. Kiekvienam pasauliui reikia savo DMX laido ir jų negalima sujungti.
DMX sąranka gali būti naudinga daugeliu atvejų, tačiau jai reikia daugiau laidų ir daugiau laiko nustatyti bei sureguliuoti šviesas renginio metu. Vienas iš daugelio DMX pranašumų yra tai, kad jis veikia su daugybe įvairių tipų ir prekių ženklų, todėl galite juos visus užprogramuoti taip, kad atliktų tą patį. Galite pakeisti numatytąjį, dažnai prastai pagamintą. Raštai, kurie pateikiami kartu su tam tikrais šviestuvais, kad kambarys atrodytų geriau ir šviestuvai būtų naudojami kūrybiškiau.
DMX-512 tinklo apribojimai ir sprendimai
DMX turi keletą nedidelių problemų. Kai DMX signalas praeina per lempas, jis vis silpnėja. Standartas sako, kad 32 žibintai yra idealus skaičius. Nors DMX signalai gali nukeliauti iki 1800 pėdų, bet kas daugiau nei 500 pėdų erzina. DMX signalai gali tapti nestabilūs, priklausomai nuo to, kiek šviesų yra susietų. Galite nusipirkti DMX skirstytuvą, dar vadinamą DMX Opto-split arba DMX kartotuvu. Kiekvienas skirstytuvo išėjimas gali siųsti duomenis iki 32 įrenginių, todėl jums suteikiama daugiau galimybių. Tai pasyvus padalijimas, todėl naudojant tiek 3, tiek 5 kontaktų jungtis įtaiso, kuris turi abu, išvesties pusėje, kils problemų. DMX skirstytuvas gali įdėti kiekvieną lemputę į savo liniją, neleisdamas jos paveikti kitų šviesų.
DMX512 tinklas yra sukurtas kaip rafinuota grandinė, jungianti kelis mazgus. DMX512 tinkle bus vienas pagrindinis valdiklis ir nuo 0 iki daugelio pagalbinių įrenginių. Kiekvienas pagalbinis įrenginys turi vieną DMX įvestį ir vieną DMX išvesties arba pralaidumo jungtį. 8 bitų dvejetainiai duomenys naudojami skaitmeniniams duomenims siųsti ekranuotu vytos poros laidų tinklu. Nuo 0 iki 255 8 bitų informacija gali saugoti 256 skirtingas reikšmes. EIA-485-A standartas ir DMX512 yra beveik identiški, tačiau DMX512 atlieka nedidelius EIA-485-A standarto pakeitimus. DMX512 sistemoje magistralė gali būti iki 1200 metrų ilgio, bet gali sujungti tik 32 mazgus (3900 pėdų). Originalus DMX512 standartas reikalavo naudoti penkių kontaktų XLR elektros jungtis (XLR-5) su vidine jungtimi siuntimui ir vyriškomis jungtimis priėmimui. Kitos formos jungtys leidžiamos tose vietose, kur neveiks nei XLR, nei RJ-45.
Trikčių šalinimas DMX-512 tinkle
Sujungtas duomenų tinklas su magistralės architektūra yra pasmerktas žlugti, jei nebus galimybės rasti ir ištaisyti klaidų. Patarimai trikčių šalinimui:
- Įsigykite DMX512 bandymo įrenginį.
- Labai svarbu naudoti tinkamus kabelius.
- Įsitikinkite, kad nustatėte imtuvo įžeminimo kaiščius.
- Naudodami tęstinumo tikrintuvą arba multimetrą įsitikinkite, kad ryšys tarp PIN 1 ir važiuoklės nenutrūko.
- Įdėkite DMX izoliatorių tarp įrenginio ir likusios grandinės, kad grandinė nenutrūktų.
- Naudokite gerus tiltus.
- Atskirkite DMX jungtis.
- Sužinokite, kiek DMX srauto gausite, ir, jei reikia, naudokite linijos tvarkykles arba skirstytuvus. Lengviausias būdas sutvarkyti DMX512 važiavimus yra naudoti skirstytuvą.
- Pagalvokite, kaip šiuo metu nustatytas jūsų adresas.
- Prieš naudodami gaminį, būtinai perskaitykite instrukcijas.
Kadangi DMX lemputes galima sujungti į grandinę, vienas DMX kanalas gali valdyti iki 32 šviesų. Taigi, vieno šviestuvo išėjimas gali būti prijungtas prie kito šviestuvo įėjimo iki 32 kartų! Tai leidžia valdyti daug daugiau šviesų nenaudojant milžiniško valdiklio (arba nesusidūrus su beprotiška laidų situacija). Tačiau atminkite, kad 32 lempučių grandinės trikčių šalinimas gali būti sudėtingas.
Nors daugelis žmonių mano, kad nereikia baigiamojo rezistoriaus, net nedidelis DMX tinklo pakeitimas, pvz., kabelio pridėjimas, gali sukelti sistemos gedimą arba atsitiktinius efektus. Nutraukus gali būti lengviau atsikratyti šių padarinių. Jei sugadinta tik viena duomenų poros dalis, DMX vis tiek gali veikti. Jei šviestuvo valdiklis sugenda, galite naudoti trumpiklį, kad prijungtumėte jį tiesiai prie DMX linijos. Daugelis dalykų gali sugadinti DMX imtuvus, tačiau žaibas trenkia dažnai.
Pagal DMX512 standartą DMX signalo savybių laiką galima nustatyti plačiame diapazone. Ne kiekvienas įrenginys gali atlaikyti visą laiką. Norėdami tai išspręsti, galite pakeisti ETC produkto išvesties greitį, kad jis veiktų su lėtesne įranga. Dabartinė ETC produktų serija veikia su DMX išvesties greičiu Max (numatytasis), Fast, Medium ir Slow. Jei jūsų DMX įrenginys veikia netinkamai, net kai jis yra tiesiogiai prijungtas prie patikimos DMX išvesties, pabandykite sulėtinti DMX išvesties greitį, kad pamatytumėte, ar problema išnyksta.
Art-Net protokolas
Art-Net yra nemokamas ryšio protokolas. „Art-Net“ protokolas yra paprastas DMX512-A protokolo įgyvendinimas per UDP ir naudojamas privačiame vietiniame tinkle, pvz., Ethernet. Jis naudojamas duomenims siųsti šviesoms valdyti tinkle. Mazgai gali „prenumeruoti“ „leidėjo“ mazgus, todėl mazgai A ir B gali užsiprenumeruoti, pavyzdžiui, mazgą C. Kitos valdymo funkcijos apima mazgų radimą, mazgo valdymo parametrų atnaujinimą ir laiko kodų siuntimą.
Pramoninės aplinkos valdymo blokai
Valdymo dėžė tarnauja kaip esminis komponentas pramoninėse aplinkose, palengvinantis mašinų ir procesų reguliavimą, stebėjimą ir apsaugą. Iš esmės jis integruoja įvairius elektrinius ir elektroninius komponentus, kad būtų galima efektyviai valdyti įrangos veikimą.
Komponentai ir funkcionalumas
Jį sudaro keli pagrindiniai komponentai: skaičiavimo perdavimai, kontaktoriai, grandinės pertraukikliai, laidai, valdymo moduliai (pvz., PLC), gnybtų kvadratai, žymekliai ir demonstracijos. Valdymo programėlės: jame paryškinami valdymo įtaisai, pvz., jungikliai, mygtukai, rankenos ar jutikliniai ekranai, leidžiantys administratoriams paleisti, keisti arba sustabdyti formas. Daugelis jų turi automatizavimo galimybes per programuojamus loginius valdiklius (PLC) arba mikrovaldiklius.
Valdymo pultas teikia realiuoju laiku stebėjimą ir grįžtamąjį ryšį apie įrangos ar procesų būseną ir veikimą. Jame yra apsauginiai įtaisai, tokie kaip grandinės pertraukikliai, saugikliai, relės ir kontaktoriai, apsaugantys nuo elektros gedimų. Jis dažnai integruojamas su kitomis valdymo sistemomis, įranga ar tinklais, kad keistųsi duomenimis ar signalais. Tai palengvina trikčių šalinimą ir diagnostiką naudojant integruotas diagnostikos funkcijas arba nuotolinio stebėjimo galimybes. Valdymo pultas galima pritaikyti pagal konkrečias programas ar pramonės šakas, pritaikant įvairias įvesties / išvesties konfigūracijas, valdymo algoritmus ar sąsajos parinktis.
Apskritai, valdymo blokas atlieka gyvybiškai svarbų vaidmenį automatizuojant ir valdant pramonę, teikdamas pagrindines įrangos ir procesų reguliavimo, stebėjimo ir apsaugos funkcijas. Jo funkcionalumas yra daugialypis, veikiantis kaip centralizuotas įvairių pramonės procesų, įrangos ar sistemų valdymo ir reguliavimo centras. Jis integruoja elektrinių, elektroninių ir mechaninių komponentų derinį, kad būtų lengviau valdyti, stebėti ir apsaugoti mašinas bei procesus.
Pagrindinės valdymo bloko funkcijos
- Kontrolė ir reguliavimas: Pagrindinė jo funkcija yra reguliuoti mašinų ar įrangos veikimą. Tai pasiekiama naudojant valdymo įrenginius, tokius kaip jungikliai, mygtukai, rankenėlės ir jutikliniai ekranai, leidžiantys operatoriams pagal poreikį pradėti, reguliuoti arba sustabdyti procesus.
- Stebėjimas ir grįžtamasis ryšys: Valdymo blokas apima indikatorius, ekranus ir jutiklius, kad realiuoju laiku pateiktų grįžtamąjį ryšį apie valdomų procesų ar įrangos būseną, veikimą ir sąlygas. Indikatoriai, tokie kaip šviesos arba LED ekranai, perteikia veikimo būsenas (pvz., veikia, tuščioji eiga, gedimas) ir įspėja operatorius apie bet kokius sutrikimus ar gedimus.
- Apsauga ir sauga: Pramoninėje aplinkoje itin svarbu užtikrinti personalo, įrangos ir turto saugą. Jame yra apsauginiai įtaisai, tokie kaip grandinės pertraukikliai, saugikliai, relės ir kontaktoriai, apsaugantys nuo perkrovų, trumpųjų jungimų, įtampos svyravimų ar kitų elektros gedimų.
- Automatika ir seka: Automatizavimas yra pagrindinė šiuolaikinių valdymo sistemų savybė, leidžianti tiksliai ir efektyviai atlikti pasikartojančias užduotis. Jis naudoja valdymo logiką, laikmačius, skaitiklius ir sekos algoritmus, kad automatizuotų procesus, sekas ar operacijas.
- Integracija ir jungiamumas: Jis dažnai sąveikauja su kitomis valdymo sistemomis, įranga ar tinklais, kad keistųsi duomenimis, komandomis ar signalais. Jie gali turėti ryšio protokolus, tokius kaip Modbus, Profibus, Ethernet/IP arba DeviceNet, kad būtų užtikrintas suderinamumas su išoriniais įrenginiais arba priežiūros valdymo ir duomenų gavimo (SCADA) sistemomis.
- Diagnostikos ir priežiūros palaikymas: Tai palengvina trikčių šalinimą, diagnostiką ir techninę priežiūrą, nes įtaisytos diagnostikos funkcijos, savitikros tvarka arba nuotolinio stebėjimo galimybės. Jie gali registruoti veiklos duomenis, klaidų kodus arba įvykių istorijas analizės ir trikčių šalinimo tikslais.
- Pritaikymas: Jis dažnai pritaikomas, kad atitiktų konkrečias programas, procesus ar pramonės šakas. Jie gali pritaikyti įvairias įvesties/išvesties konfigūracijas, valdymo algoritmus arba sąsajos parinktis, pritaikytas sistemos reikalavimams.
- Energijos efektyvumas ir optimizavimas: Jis prisideda prie energijos vartojimo efektyvumo ir išteklių optimizavimo reguliuodamas įrangos veikimą, optimizuodamas proceso parametrus arba įgyvendindamas energijos taupymo strategijas.
Apibendrinant galima pasakyti, kad jų funkcionalumas apima daugybę galimybių, skirtų reguliuoti, stebėti, apsaugoti, automatizuoti ir optimizuoti pramoninius procesus ir įrangą. Jį galima pritaikyti įvairiose pramonės šakose, įskaitant gamybą, energetiką, transportą ir infrastruktūrą. Gamybos įmonėse valdymo dėžutės naudojamos gamybos procesams reguliuoti, įrangos veikimui stebėti ir gaminių kokybei užtikrinti. Energetikos sektoriuje jos atlieka itin svarbų vaidmenį valdant elektros energijos gamybos, paskirstymo ir perdavimo sistemas. Apskritai, jie yra nepakeičiami šiuolaikinių elektros sistemų komponentai, siūlantys esmines funkcijas valdant ir valdant įvairius įrenginius ir mašinas.
