Šiame straipsnyje apžvelgsime priekabų šviesų testerius, skirtus dirbti su 24 V įtampos sistemomis, ir aptarsime jų funkcines galimybes bei pritaikymą.
Bendrieji priekabų šviesų testerių principai
Prietaisai skirti priekabos šviesos įtaisų tikrinimui. Tikrinimo esmė yra tame, kad prijungus testerį prie priekabos šviesos įtaisų jungties, galima greitai lokalizuoti gedimo vietą. Taip nustatoma, ar gedimas yra automobilio pusėje, ar priekabos pusėje.
Maitinimas ir energijos valdymas
Prietaiso maitinimui reikalinga 24 V įtampa. Priekabos šviesos įtaisų tikrinimo prietaisas maitinamas iš 24 V šaltinio. Testeris yra automatiškai atjungiamas, jeigu srovė išauga didesnė negu 4 A. Kai kurie prietaisai turi vidinį akumuliatorių, kurio talpa gali būti, pavyzdžiui, 1,2 Ah. Akumuliatoriaus stovį nurodo du šviesos diodai - „Akku-krovimas“ ir „Akku pakrautas“. Prietaisas automatiškai po 2 minučių išsijungia, jeigu yra nenaudojamas.
Gedimų indikacija
Ar kiekvienam šviesos įtaisui ateina elektros srovė, matosi šviesos diodų dėka. Šviesos diodai turi apkrovimo varžas. Šviesos diodas šviečia, jeigu į atitinkamą jungties kontaktą, kuris sujungtas su šiuo prietaisu, ateina maitinimo įtampa.
Įvairių tipų 24 V testeriai
Standartiniai 24 V priekabų šviesų testeriai
Šis prietaisas analogiškas prietaisui AT 09, nors pastarasis skirtas 12 V įtampos sistemoms. 24 V testeriai yra skirti greitam automobilio jungties, skirtos priekabos prijungimui prie automobilio, patikrinimui. Jie tinka tiek 7, tiek 13 kontaktų elektrinėms jungtims. Šie testeriai užtikrina darbinę elektrinę kontrolę 1-2 arba 1-2-3 kontaktais, priklausomai nuo modelio.
Testeriai su ABS jungties tikrinimo funkcija
Kai kurie šviesų tikrinimo testeriai pasižymi galimybe patikrinti ir ABS jungtį. Šis prietaisas turi papildomą galimybę patikrinti ABS jungtį. Šie testeriai taip pat gali būti naudojami esant 24 V maitinimo įtampai. Patikrinimas vyksta šviesos diodų dėka.
Kaip veikia ABS (stabdžių antiblokavimo sistema)
ZWT 2000 serijos testeriai
ZWT 2000 serijos testeriai tarnauja vilkiko šviesų jungties tikrinimui. Jie pasižymi automatine maitinimo įtampos indikacija 12 V ir 24 V, įjungiant atitinkamą šviesos diodą. Prietaisas išpildytas plastikiniame, smūgiams atspariame korpuse ir turi apkrovimo varžas, kas užtikrina jo panaudojimą naujuose automobiliuose. Prietaisas tinka naudoti naujos kartos automobiliuose, kurie turi dujinio išlydžio lempas. Prietaiso pajungimą prie skirtingo tipo jungčių užtikrina ZWTA tipo adapteriai su kabeliais. Šie kabeliai greitai keičiami bajonetinių movų pagalbos dėka.
Konstrukcinės ypatybės ir priedai
Korpusas ir patvarumas
Prietaisai turi guminį arba smūgiams atsparų plastikinį apvalkalą. Kai kurie modeliai turi smūgiams atsparų korpusą su kabliu, palengvinančiu naudojimą. Kabelio ilgis dažnai siekia 2 metrus.
Jungčių suderinamumas

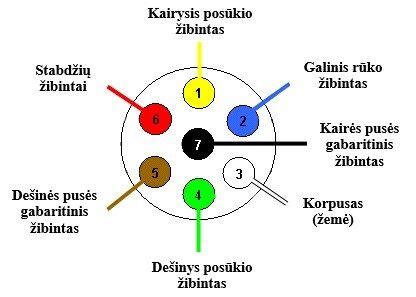

Testeriai tinka įvairių tipų elektrinėms jungtims, įskaitant 7 ir 13 kontaktų. Darbinė elektrinė kontrolė apima skirtingus kontaktus (pvz., 1, 2, 3 arba 1, 2, 3, 4), priklausomai nuo priekabos elektros sistemos ir testerio modelio.
Papildomi priedai
Kablio dangtelis skirtas uždengti kablio grąžulą ir apsaugoti nuo dėvėjimosi, vandens, purvo bei korozijos, kuomet jis nenaudojamas. Nors tiesiogiai nesusiję su testeriu, šie dangteliai prisideda prie bendros priekabos sistemos priežiūros ir ilgaamžiškumo.
