Pirmosios kartos Volvo S40 (sedanas) ir V40 (universalas) buvo gaminami nuo 1995 iki 2004 metų. Per šį laikotarpį modelis buvo atnaujintas (restailingas).
Šiame straipsnyje pateikiame Volvo S40 saugiklių ir relių aprašymą su saugiklių dėžės diagramomis, jų nuotraukomis ir išdėstymo vietomis. Atkreipsime dėmesį į saugiklį, atsakingą už cigarečių pridegiklį.
Saugiklių ir relių paskirtis gali skirtis nuo pavaizduotų ir priklauso nuo automobilio pagaminimo metų bei elektros įrangos lygio.
Salonas
Saugiklių ir relių dėžė
Salone pagrindinė saugiklių ir relių dėžė yra po prietaisų skydeliu, vairuotojo pusėje. Norėdami prieiti prie jos, reikia nuimti apsauginį dangtelį.
1 tipas
Štai pavyzdinė schema su elementų paskirstymu. Atkreipkite dėmesį, kad saugiklių elementų paskirtį patartina tikrinti su diagramomis, atspausdintomis ant blokų dangtelio.
| Diagrama | Paskirtis |
|---|---|
| 1 | Galinis lango šildytuvo relė |
| 2 | Šildytuvo ventiliatoriaus variklio relė |
| 3 | Posūkio signalų relė-pertraukiklis |
| 4 | Salono apšvietimo išjungimo uždelsimo relė |
| F1 (25A) | Aušinimo ventiliatoriaus variklis, oro kondicionierius |
| F2 (20A) | Atsarginis |
| F3 (10A) | Atsarginis |
| F4 (10A) | Atbulinės eigos žibintai, stabdžių žibintai, traukos kontrolė, elektroninis transmisijos valdymo blokas, transmisijos jungiklio apšvietimo lemputė |
| F5 (10A) | Pastovaus greičio palaikymo sistema, stabdžių žibinto jungiklis, pavarų svirties apšvietimas |
| F6 (20A) | Sėdynių šildytuvai, galiniai salono žibintai, valstybinio numerio apšvietimo lemputė, šviesų jungiklio apšvietimas, rūko žibintai/šviesos ir rūko žibintų/šviesų jungikliai, prietaisų skydelio apšvietimo reostatas |
| F7 (10A) | Durų užraktų jungiklio apšvietimas, prietaisų skydelis, posūkio signalai, dienos žibintai, kelionės kompiuteris, salono apšvietimo išjungimo uždelsimas |
| F8 (20A) | Signalizacija |
| F9 (15A) | Garso sistema, elektriniai durų veidrodėliai, elektriniai langai, elektrinė antena |
| F10 (10A) | Valytuvo variklis ir galinio lango plovimo siurblys (5 durų) |
| F11 (10A) | SRS sistema, centrinis užraktas, imobilizatorius, variklio valdymo sistemos relė, kuro atjungimo jungiklis (dyzelis) |
| F12 (15A) | Stoglangis, galinio lango/veidrodėlių šildytuvai, priekiniai žibintai ir priekinių žibintų indikatorius, skydelio nuo saulės lemputė |
| F13 (15A) | Stovėjimo žibintai, diagnostikos lizdo maitinimas, priekinių žibintų nuotolio reguliavimas, cigarečių pridegiklis |
| F14 (20A) | Priekinio stiklo valytuvo variklis ir valytuvo jungiklis, priekinių žibintų valytuvai, plovimo siurblys |
Už cigarečių pridegiklį atsakingas 13 numerio saugiklis.
2 tipas
| Diagrama | Paskirtis |
|---|---|
| 1 | Durų veidrodėlio šildytuvo relė / galinio lango šildytuvo relė |
| 2 | Oro kondicionieriaus relė |
| 3 | Posūkio signalų relė-pertraukiklis |
| F1 (25A) | Šildytuvas/oro kondicionierius |
| F2 (10A/20A) | Priedų jungtis, cigarečių pridegiklis |
| F3 (10A/20A) | Apsaugos sistema, centrinis užraktas, elektrinės sėdynės, elektriniai langai, durų veidrodėlių šildytuvai |
| F4 (10A) | Stabdžių antiblokavimo sistema (ABS), daugiafunkcinis valdymo blokas |
| F5 (20A) | Sėdynių šildytuvas |
| F6 (15A) | Stabdžių antiblokavimo sistema (ABS), posūkio signalas/apsaugos sistema, daugiafunkcinis valdymo blokas, atbulinės eigos žibintai |
| F7 (10A) | Apsaugos sistema, automatinės transmisijos valdymo sistema, centrinis užraktas, pastovaus greičio palaikymo sistema, variklio valdymo sistema (LPG), prietaisų skydelio indikatoriai, šviesų jungiklis, saugos diržų įspėjimo sistema, SRS sistema |
| F8 (15A/20A) | Apsaugos sistema, centrinis užraktas, posūkio signalai/signalizacija |
| F9 (15A) | Garso sistema |
| F10 (20A) | Priekinių žibintų valytuvas, priekinio stiklo valytuvas/ploviklis |
| F11 (10A) | Automatinės transmisijos valdymo sistema, centrinis užraktas, variklio valdymo sistema, imobilizatorius, prietaisų skydelis, SRS sistema |
| F12 (15A) | Apsaugos signalizacijos sirena, galinio lango šildytuvas, šildytuvas/oro kondicionierius, salono žibintai, daugiafunkcinis valdymo blokas, saugos diržų įspėjimo sistema, stoglangis |
| F13 (15A) | Diagnostikos jungtis (DLC), stabdžių žibintai |
| F14 (20A) | Priekinių žibintų valytuvų sistema, galinio lango plovimo/valymo sistema |
Už cigarečių pridegiklį atsakingas 2 numerio saugiklis.
Relių dėžė
Ji taip pat yra sumontuota po prietaisų skydeliu, šiek tiek į dešinę nuo saugiklių ir relių dėžės.
1 tipas
| Diagrama | Paskirtis |
|---|---|
| Relė 1 | Centrinis užraktas |
| Relė 2 | Centrinis užraktas, galinės durys |
| Galinio lango valytuvo/ploviklio relė | |
| Elektrinio lango relė | |
| Starterio relė (imobilizatorius) |
2 tipas
| Diagrama | Paskirtis |
|---|---|
| Bagažinės dangčio užrakto relė - ^05/00 (jei yra) | |
| Saugos diržų įspėjimo relė / rakto palikimo įspėjimo relė | |
| Starterio relė - 06/00^ | |
| Elektrinio lango relė | |
| Starterio relė - ^05/00 |
Variklio skyrius

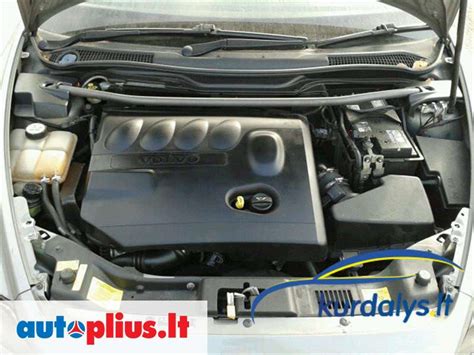

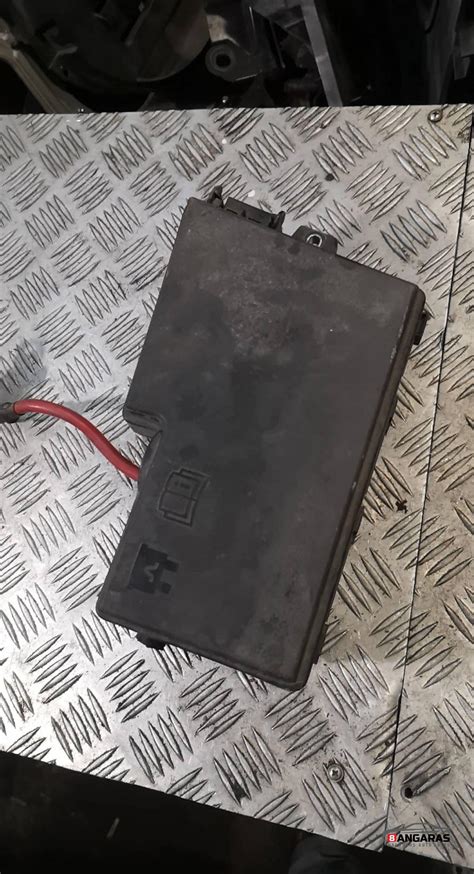

Po variklio gaubtu, variklio skyriuje, pagrindinė saugiklių ir relių dėžė yra kairėje pusėje, šalia statramsčio, ir yra uždengta apsauginiu dangteliu.
1 tipas
Pavyzdys schemos iš bloko dangtelio:
1 variantas
| Diagrama | Paskirtis |
|---|---|
| 1 | Oro kondicionieriaus kompresoriaus magnetinės sankabos relė |
| 2 | Oro įsiurbimo perjungimo variklio relė (A/C) |
| 3 | - |
| 4 | Aušinimo ventiliatoriaus variklio relė |
| 5 | Priekinių žibintų relė |
| 6 | Oro kondicionieriaus kondensatoriaus ventiliatoriaus variklio relė |
| 7 | Apsaugos sistemos relė (sirena) |
| 8 | ECM relė |
| F1 (20A) | Generatorius, maitinimas saugikliams 2,4,5,6 ir 7, išmetimo oro siurblys, kaitinimo žvakės (dyzelis) |
| F2 (40A) | Maitinimas saugiklių dėžei po prietaisų skydeliu |
| F3 (25A) | Galinio lango šildytuvas, galinio vaizdo veidrodėlio šildytuvas |
| F4 (20A) | Garso signalas, rūko žibintai, apsaugos sistemos LED |
| F5 (10A) | Centrinio užrakto nuotolinio valdymo pultelio maitinimas, garso sistemos atmintis, kelionės kompiuteris, prietaisų skydelis, imobilizatorius, laikrodis, salono žibintai, galinės padėties žibintai, uždegimo/bagažinės/pirštinių dėžės žibintai |
| F6 (20A) | Centrinio užrakto nuotolinio valdymo pultelio pavaros ir gedimo indikatorius |
| F7 | - |
| F8 | - |
| F9 (10A) | Oro kondicionieriaus kompresorius |
| F10 (10A) | Stabdžių žibintai |
| F11 (40A) | Uždegimo jungiklis, pastovaus greičio palaikymas, kuro ribojimo vožtuvas |
| F12 (50A) | ABS |
| F13 (20A) | Variklio komponentai |
| F14 (20A) | Artimosios/tolimosios šviesos |
| F15 (30A) | Aušinimo ventiliatorius, oro kondicionieriaus kondensatoriaus ventiliatorius |
| F16 (30A) | Priekiniai ir galiniai elektriniai langai |
| F17 (10A) | Kuro siurblys (benzinas) |
| F18 (10A) | Deguonies jutiklio šildytuvas |
| F19 | - |
| F20 | - |
| F21 | - |
| F22 | - |
| F23 (10A) | ABS elektroninis valdymo blokas |
2 variantas
| Diagrama | Paskirtis |
|---|---|
| 1 | Oro kondicionieriaus kompresoriaus magnetinės sankabos relė |
| 2 | Aušinimo ventiliatoriaus variklio relė 2 (dyzelis) |
| 3 | Aušinimo ventiliatoriaus variklio relė 1 |
| 4 | Kuro siurblio relė (Melco 1) |
| 5 | Starterio relė |
| 6 | Oro kondicionieriaus kondensatoriaus ventiliatoriaus variklio relė (benzinas) |
| 7 | Aušinimo ventiliatoriaus variklio relė 2 (EMS 2000) |
| 8 | Variklio valdymo sistemos relė (dyzelis ir EMS 2000) |
| F1 (120A) | Generatorius, F2-7, kaitinimo žvakės, išmetimo oro siurblio variklis |
| F2 (40A/50A) | Saugiklių/relių dėžė, prietaisų skydelis 1 (F1-2, F8 ir F13) |
| F3 (25A) | Durų veidrodėlio šildytuvas, galinio lango šildytuvas |
| F4 (20A/30A) | Apsaugos sistema, elektrinės sėdynės, rūko žibintai, garso signalas, rūko žibintai |
| F5 (10A) | Apsaugos sistema, garso sistema, centrinis užraktas, imobilizatorius, prietaisų skydelis, salono žibintai |
| F6 (20A) | Apsaugos sistema, centrinis užraktas, durų užrakto apsaugos sistema - galinės durys |
| F7 (15A/20A) | Oro kondicionierius |
| F8 (20A) | Generatorius (B4184SM), rūko žibintai, rūko žibintai |
| F9 (10A/15A) | Oro kondicionierius, kairysis priekinis žibintas - artimosios šviesos, daugiafunkcinis valdymo blokas |
| F10 (10A/15A) | Daugiafunkcinis valdymo blokas, dešinysis priekinis žibintas - artimosios šviesos, stabdžių žibintai |
| F11 (40A/50A) | Aušinimo skysčio šildytuvas (dyzelis), uždegimo jungiklis |
| F12 (50A) | Stabdžių antiblokavimo sistema (ABS) |
| F13 (20A) | Variklio valdymas |
| F14 (40A) | Uždegimo jungiklis |
| F15 (30A) | Oro kondicionavimo sistema, aušinimo ventiliatoriaus variklis |
| F16 (30A) | Elektriniai langai |
| F17 (15A) | Apsaugos sistema, garso signalas |
| F18 (10A) | Priekiniai/galiniai žibintai |
| F19 (15A) | Kairysis priekinis žibintas - tolimosios šviesos, daugiafunkcinis valdymo blokas, dešinysis priekinis žibintas - tolimosios šviesos |
| F20 (15A) | Kuro siurblys |
| F21 (10A/20A) | Variklio valdymas |
| F22 (15A) | Generatorius, stabdžių stiprintuvo vakuuminis siurblys (turbo benzininiai modeliai su automatine transmisija) |
| F23 (10A) | Priekinių žibintų nuotolio reguliavimas |
2 tipas
| Diagrama | Paskirtis |
|---|---|
| 1 | Aušinimo ventiliatoriaus variklio relė 1 |
| 2 | Oro kondicionieriaus kompresoriaus magnetinės sankabos relė |
| 3 | Oro kondicionieriaus kondensatoriaus ventiliatoriaus variklio relė |
| 4 | Aušinimo ventiliatoriaus variklio relė 2 (dyzelis, turbo ir EMS2000) |
| 5 | - |
| 6 | Stabdžių stiprintuvo vakuuminio siurblio relė (EMS 2000 Turbo su automatine transmisija) |
| 7 | Variklio valdymo relė |
| 8 | Garso signalo relė |
| 9 | Aušinimo skysčio šildytuvo relė 2 (dyzelis) |
| F1 (120A) | Generatorius (dyzelis), F2-10, kaitinimo žvakės |
| F2 (40A) | Saugiklių/relių dėžė, prietaisų skydelis 1 (F1-2, F8 ir F13) |
| F3 (30A) | Vandens šildytuvo relė 1 (dyzelis) |
| F4 (30A) | Aušinimo skysčio šildytuvo relė 2 (dyzelis) |
| F5 (25A) | Durų veidrodėlio šildytuvas, galinio lango šildytuvas |
| F6 (25A) | Elektrinė sėdynė (vairuotojo) |
| F7 (25A) | Elektrinė keleivio sėdynė |
| F8 (10A) | Oro kondicionierius, apsaugos sistema, centrinis užraktas, elektrinė antena, variklio valdymo sistema (Melco), prietaisų skydelis, salono žibintai |
| F9 (20A) | Apsaugos sistema, centrinis užraktas |
| F10 (15A) | Garso sistema |
| F11 (20A) | Variklio valdymo sistema, imobilizatorius |
| F12 (30A) | Elektriniai durų veidrodėliai, elektriniai langai |
| F13 (30A) | Aušinimo ventiliatoriaus variklis |
| F15 (50A) | Stabdžių antiblokavimo sistema (ABS) |
| F16 | - |
| F17 (15A) | Kuro filtro šildytuvas (dyzelis), kuro siurblys (benzinas) |
| F18 (10A) | Oro kondicionieriaus kompresoriaus magnetinės sankabos relė (dyzelis), vandens šildytuvo relė 1/2 (dyzelis), variklio valdymo sistema |
| F19 (20A) | Rūko žibintai, rūko žibintai |
| F20 | - |
| F21 (15A) | Kairysis priekinis žibintas - artimosios šviesos |
| F22 (15A) | Dešinysis priekinis žibintas - artimosios šviesos |
| F23 (10A) | Priekiniai/galiniai žibintai |
| F24 (10A) | Priekinių žibintų nuotolio reguliavimas, valstybinio numerio žibintai, priekinės/galinės padėties šviesos |
| F25 (10A) | Automatinės transmisijos valdymo sistema, variklio valdymo sistema (LPG) |
| F26 (10A) | Generatorius (Melco) |
| F27 (15A) | Priedų maitinimo jungtis - gale |
| F28 (15A) | Kairysis priekinis žibintas - tolimosios šviesos, dešinysis priekinis žibintas - tolimosios šviesos |
| F29 (15A) | Garso signalas |
| F30 (15A/20A) | Oro kondicionieriaus kompresoriaus magnetinės sankabos relė, oro kondicionieriaus kondensatoriaus ventiliatorius (Melco & EMS2000 Turbo) |
| F31 (15A) | Vakuuminis siurblys stabdžių stiprintuvui (automatinė transmisija) |
| F32 | - |
