Suvirinimo aparatai yra nepakeičiamas įrankis daugelyje pramonės sričių, statyboje ir net namuose. Suvirinimo aparatų veikimas pagrįstas elektros energijos arba cheminės reakcijos pavertimu šiluma. Dauguma suvirinimo aparatų veikia, naudodami elektros srovę, kuri sukuria lanką tarp elektrodų ir metalo paviršiaus. Kad suvirinimo procesas vyktų kokybiškai, reikalinga apsauga nuo deguonies ir kitų atmosferos elementų.
Pagrindiniai suvirinimo aparatų tipai
Suvirinimo aparatai skirstomi pagal jų paskirtį ir naudojamą suvirinimo technologiją.
MMA (Manual Metal Arc) suvirinimo aparatai
MMA suvirinimo aparatai, dar vadinami lanko suvirinimo aparatais, yra vieni populiariausių dėl savo universalumo ir paprasto naudojimo. Šie aparatai naudoja padengtus elektrodus, kurie, kontaktuodami su metalu, sukuria lanką. Elektrodų danga apsaugo suvirinimo vonelę nuo deguonies ir teršalų. MMA suvirinimo įranga yra pajėgesnė suvirinti storesnį metalą, kai svarbiau yra tvirtumas. Kai kurie MMA tipo suvirinimo aparatai gali būti naudojami lauke, nes nereikia apsauginių dujų, kurios gali būti paveiktos vėjo. Funkcijos "Anti-Stick", "Arc Force", "Hot Start" užtikrina lengvą startą ir sklandų suvirinimą naudojant įvairių tipų elektrodus: bazinius, aliumininius, celiuliozinius (mod. CE), rutilo, inox ir kt. Tai labai specifinė suvirinimo įranga, leidžianti suvirinti beveik visas metalo rūšis.
- Jasic Arc 315 invertorinis elektrodų suvirinimo įrenginys pagamintas su naujausia IGBT technologija.
- JASIC EVO20 ARC 200 skaitmeninis DC suvirinimo šaltinis su pažangia invertorine technologija, užtikrinančia puikų našumą.
- Suvirinimo inverteris GEBOTWELD ММА-250 taps nepakeičiamu pagalbininku tiek namuose, tiek dirbtuvėse.
- Suvirinimo inverteris STROM MMA200 - sukurtas atsižvelgiant į profesionalaus suvirintojo poreikius, pasižymintis lengvu nešiojamumu ir kompaktiškumu.
- KD1829 suvirinimo aparatas yra universalus, naudojamas nerūdijančio plieno, legiruotojo plieno, anglinio plieno, vario ir kitų spalvotųjų metalų suvirinimui.
- SPARTUS® EasyARC 315 - šiuolaikiškas suvirinimo aparatas, naudojantis pažangiausią inverterinę technologiją, maitinamas iš trifazio 400 V tinklo, suvirinimo srovė 20-280A.
- Esab rogue es 150i ir 200i PRO - tvirti ir ilgaamžiai maitinimo šaltiniai profesionaliems suvirintojams.
- Inverterinis suvirinimo aparatas FORBY® MMA 200 EX naudoja IGBT ir greito atkūrimo diodus, papildytus specialiai sukurta pagrindine PCB plokšte.
- Hugong EXTREME 160 III yra tvirtas, nešiojamas, inverterinis suvirinimo įrenginys, sveriantis tik 4 kg.
- Inverterinis suvirinimo aparatas ARC 200 SYN (Z28903) - inovacinis elektrodų suvirinimo aparatas iš JASIC gamintojo.
- Suvirinimo aparatas MMA 200 Speedy pagamintas pagal naujausią IGBT technologiją, skirtas rankiniam suvirinimui MMA metodu.
- Suvirinimo aparatas WTL MAXI ARC 200 LT - patogus, tvirtas ir lengvas prietaisas MMA suvirinimui bei TIG LIFT suvirinimui.
- Suvirinimo aparatas WTL Easy Job - inovatyvus prietaisas su naujausia pulso pločio moduliacijos technologija (PWM) ir bipoliniu tranzistoriumi (IGBT).
- Inverterinis suvirininimo aparatas DEDRA DESI201MTL skirtas lankiniam suvirinimui padengtu elektrodu, maksimalus skersmuo 4 mm, srovė 200 A.
- Suvirinimo aparatas ARC 161C yra naujausios kartos prietaisas, skirtas rankiniam plieno ir spalvotųjų metalų suvirinimui MMA metodu.
- Inverterinis suvirinimo aparatas ARC 200C ir ARC 250C pagaminti pagal IGBT technologiją.
- SPARTUS® EasyARC 200, 205E, 216 yra nedidelio dydžio suvirinimo aparatai, pagaminti remiantis pažangia inverterių technologija, naudojant IGBT galios tranzistorius. Jie leidžia virinti MMA ir TIG Lift DC metodais.

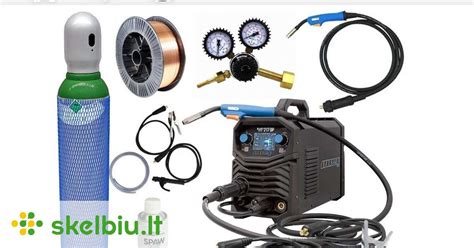

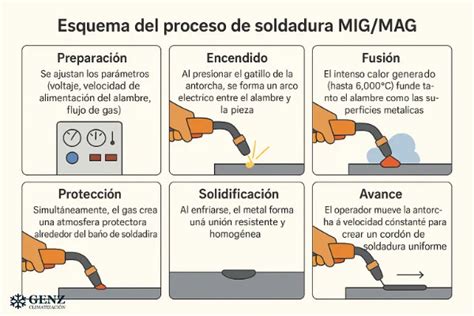

MIG/MAG (Metal Inert Gas / Metal Active Gas) suvirinimo aparatai
MIG ir MAG suvirinimo aparatai naudoja vielos ritę ir apsaugines dujas, kurios padeda sukurti kokybišką ir tvirtą siūlę. MIG/MAG metodas dažniausiai naudojamas pramonėje, kur reikalingas greitas ir efektyvus darbas. Šių aparatų privalumai yra aukšta suvirinimo kokybė, galimybė suvirinti ploną metalą ir automatinė vielos padavimo sistema. Toks pusautomatis gali suvirinti skirtingus metalus, jie gali būti skirtingų storių ir skirtingų lydinių.

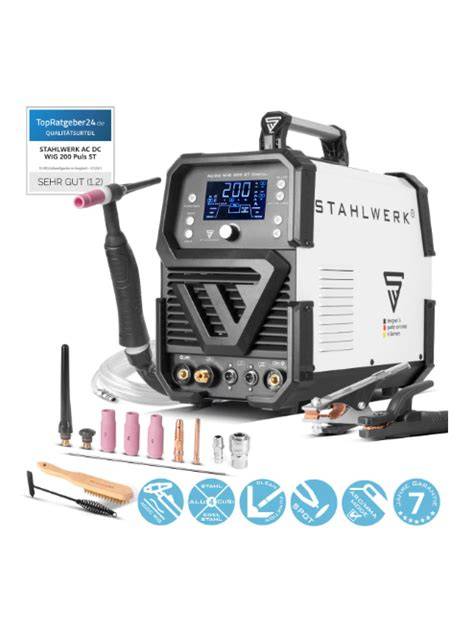

TIG (Tungsten Inert Gas) suvirinimo aparatai
TIG aparatai yra skirti itin tiksliems ir kokybiškiems suvirinimo darbams. Šis metodas naudoja netirpstančius volframo elektrodus ir apsaugines inertines dujas, dažniausiai argoną. TIG suvirinimo technologija leidžia pasiekti nepriekaištingą rezultatą, todėl ji dažnai naudojama aviacijos, medicinos ir elektronikos pramonėje. TIG aparatų privalumai yra itin tikslus suvirinimas, aukščiausia siūlės kokybė, taip pat tinka ploniems ir jautriems metalams. TIG technika yra labiau specializuota, tokia įranga naudojama, kai atliekami tikslingesni darbai. TIG naudoja netirpstantį volframo elektrodą ir inertines dujas, užtikrinančias itin tikslią suvirinimo kontrolę.
Punktyrinio (taškinio) suvirinimo aparatai
Punktyrinio arba taškinio suvirinimo aparatai yra skirti suvirinti metalų lakštus jų susikirtimo taškuose. Ši technologija naudojama automobilių pramonėje, baldų gamyboje ir kitose srityse, kur reikalinga sujungti didelius plokščius paviršius.
Suvirinimo aparatų savybės ir funkcijos
Šiuolaikiniai suvirinimo aparatai pasižymi įvairiomis funkcijomis, kurios palengvina darbą ir gerina suvirinimo kokybę.
Kemppi Master T TIG suvirinimo aparatas
Pristatome suomių kompanijos Kemppi OY suvirinimo aparatą AC ir DC suvirinimui TIG būdu, pasižymintį kokybės, pritaikomumo, patogumo, produktyvumo ir galios efektyvumo lygmeniu.
Suvirinimo aparato Kemppi Master T privalumai:
- **Greitesnis parametrų nustatymas.** Weld Assist funkcija padeda greičiau išrinkti suvirinimo parametrus - „pasakyk aparatui, ką ketini suvirinti, ir jis išrinks reikiamus parametrus pats“.
- **Didesnis suvirinimo greitis.** Dvigubo pulso (double pulse) funkcija iki 30% padidina vedimo greitį virinant DC (pastovia srove) ir 20% sumažina šilumos įvedimą.
Naujos funkcijos Master T ACDC modeliuose:
- **MAX WeldClean režimas.** Naudodami šį režimą galite atlikti elektrolitinį siūlių valymą be jokios papildomos įrangos. Elektros srovė ir fosforo rūgštis greitai pašalina oksidaciją ir spalvos pokyčius aplink suvirinimo siūlę. Valymo funkcijai reikalinga fosforo rūgštis 10-60% H3PO4, parduodama atskirai.
- **Išmagnetinimo režimas.** Šis režimas pašalina likutinius magnetinius laukus ruošinyje, pagerina lanko stabilumą ir kryptingą valdymą.
Valdymas ir personalizacija:
- **UI valdymo paneliai.** Galima pasirinkti tradicinį valdymo panelį su mygtukais arba spalvotą 7 colių „touch screen“ valdymo panelio modelį.
- **Suvirinimo asistentas (WELD ASIST).** Nustatykite suvirinimo parametrus su suvirinimo asistento funkcija. Išsirinkite metalo storį, metalo plokščių sujungimo būdą, poziciją ir suvirinimo asistentas parinks geriausius parametrus, rekomenduos elektrodo storį, pridėtinę vielą, dujų srovės greitį, tarpelio tipą, pravedimo profilį ir vedimo greitį.
- **Personalizacija.** Įkelkite savo įmonės logo ar mėgstamiausią nuotrauką ant suvirinimo aparato ekrano.
- **Skyrelis degiklio detalių laikymui.** Atsargines detales visada turėkite po ranka.
Aušinimas ir valdymas:
- **Automatinis aušinimas.** Dinaminis aušinimas dujomis ir vandeniu užtikrina optimalią temperatūros kontrolę ir galios efektyvumą. Maitinimo šaltinis aušinamas nuo 15 sekundžių iki 4 minučių, priklausomai nuo suvirinimo galios lygio ir trukmės, taip sumažinamas elektros energijos suvartojimas ir triukšmo lygis.
- **Bluetooth.** Belaidžiu būdu valdomas nuotolinio valdymo pultelis. Galima pasirinkti rankinį arba pedalu valdomą pultą, kurie veikia nuo 15 iki 100m atstumu.
Degikliai:
- **FLEXLITE TIG degikliai.** Flexlite TX suvirinimo degikliai yra labai patvarūs ir lankstūs. Ergonomiška rankena su silikonine guma suteikia tvirtą sukibimą ir sumažina riešo apkrovą. Šie degikliai galimi, tiek dujomis, tiek vandeniu aušinamiems TIG modeliams, galima pasirinkti skirtingo galingumo ir ilgio degiklius.
Geresnis suvirinimas:
- **Dvigubas pulsas (Double pulse).** Kombinuoja skirtingus pulsinius ciklus, padidindamas suvirinimo greitį 30% ir 20% sumažindamas šilumos įvedimą. Taip sumažinamos deformacijos ir suvirinimo sąnaudos. Dvigubas pulsas idealiai tinka DC suvirinimui pastovia srove, gaunama nuostabi siūlė.
- **MikroTack.** Sukabinimo funkcija tiek DC, tiek AC suvirinimui. Idealiai tinka daugkartiniams, pasikartojantiems sukabinimams ploniems lakštams, kur svarbiausia pastovi ir kontroliuojama išvaizda. MikroTack gali būti nustatoma tarp 1 ir 5 pasikartojančių pulsinių ciklų, bei pastoviam suvirinimui. Suvirinimo srovė nustatoma nepriklausomai, o lanko ciklo laikas nustatomas nuo 1 iki 200 ms.
- **iTEC.** Technologija patikimam lanko uždegimui. Ypač naudinga, kai naudojami ilgi degikliai ar ypač plonų metalų suvirinimui žemomis srovėmis.
- **OPTIMA AC.** Optimaliai pritaikyta kintamosios srovės forma, suderinanti geriausias tradicinių sinusinių ir stačiakampių siūlės formų savybes. Priklausomai nuo pritaikymo galite pasirinkti sinusinę, stačiakampę arba tyliąją Optima AC kintamosios srovės formą.
- **Atminties kanalai (Memory channels).** Panelė MTP35X su „touch screen“ turi net 99 atminties kanalus ir gali išsaugoti visus suvirinimo parametrus ar SPA vertes.
- **AUTO PULSE.** Patogi funkcija, kur tereikia tik nustatyti suvirinimo srovę, visa kita aparatas nusistato pats. Puikiai tinka DC TIG suvirinimui.
- **Suvirinimo laiko laikrodis.** Idealus visam suvirinimo ciklo valdymui, darbo duomenų įrašams.
Suvirinimo aparato techniniai duomenys
Svarbiausi duomenys, susiję su suvirinimo aparato naudojimu ir darbu, yra pateikti duomenų lentelėje su šiomis reikšmėmis:
- Dangos apsaugos laipsnis.
- Maitinimo linijos simbolis: 1~: vienfazė kintamoji įtampa; 3~: trifazė kintamoji įtampa.
- Simbolis S: nurodo, kad gali būti vykdomos suvirinimo operacijos aplinkoje, kurioje yra padidinta elektros smūgio rizika.
- Numatyto suvirinimo proceso simbolis.
- Vidinės suvirinimo aparato struktūros simbolis.
- Įrenginių, skirtų lankiniam suvirinimui, saugumo ir konstravimo EUROPOS standartas.
- Gamintojo serijinis numeris suvirinimo aparato identifikacijai.
- **Suvirinimo kontūro parametrai:**
- **U₀:** maksimali tuščios eigos įtampa.
- **I₂/U₂:** Srovė ir atitinkama normalizuota įtampa, kurias gali tiekti suvirinimo aparatas suvirinimo proceso metu.
- **X:** Apkrovimo ciklas: nurodo laiko tarpą, kurio metu suvirinimo aparatas gali tiekti atitinkamą srovę (išreiškiamas %, remiantis 10 minučių ciklu).
- **A/V-A/V:** Parodo suvirinimo srovės reguliavimo ribas (minimali - maksimali) prie atitinkamos lanko įtampos.
- **Maitinimo linijos techniniai duomenys:**
- **U₁:** Kintamoji įtampa ir suvirinimo aparato maitinimo dažnis (leidžiamos ribos ±10%).
- **I₁ max:** Maksimali srovė naudojama iš linijos.
- **I₁ eff:** Efektyvi maitinimo srovė.
- Lydžiųjų saugiklių dydis, numatytas linijos apsaugai.
- Simboliai, susiję su saugos normomis.
Pastaba: Tikslūs jūsų turimo suvirinimo aparato techninių duomenų dydžiai turi būti pateikti duomenų lentelėje ant pačio suvirinimo aparato.
Kemppi Master T ACDC suvirinimo aparatai (aliuminio ir kitų metalų suvirinimui)
| Parametras | Master T 245 ACDC (vienfazis) | Master T 355 ACDC (trifazis) | Master T 505 ACDC (trifazis) |
|---|---|---|---|
| Maitinimo tinklo įtampa | 220…240 V ±10 % | 380…460 V ±10 % | 380…460 V ±10 % |
| Maitinimo fazės | 1~ 50/60 Hz | 3~ 50/60 Hz | 3~ 50/60 Hz |
| Darbo ciklas TIG (maks. srovėje) | 30 % | 30 % | 30 % |
| Išeiga +40 °C, TIG | 240 A | 350 A | 500 A |
| Srovės diapazonas TIG | 5 A / 1 V…240 A / 30 V | 5 A / 1 V…350 A / 38 V | 5 A / 1 V … 500 A / 37 V |
| Srovės diapazonas MMA | 10 A / 10 V…180 A / 40 V | 10 A / 10 V…270 A / 39 V | 10 A / 10 V … 400 A / 39 V |
| Darbinė temperatūra | -20…+40 °C | -20…+40 °C | -20…+40 °C |
| EMC klasė | A | A | A |
| Apsaugos klasė | IP23 | IP23 | IP23 |
| Matmenys (I×P×A) | 544×205×443 mm | 544×205×443 mm | 860 × 263 × 610 mm |
| Svoris | 19,1 kg | 21,5 kg | 57 kg |
| Standartai | IEC 60974-1,-3,-10; IEC 61000-3-12; GB 15579.1 | IEC 60974-1,-3,-10; IEC 61000-3-12; GB 15579.1 | IEC 60974-1,-3,-10; AS 60974.1-2006; GB/T 15579.1 |
MASTER T DC juodo ir nerūdijančio plienų suvirinimui (trifaziai)
| Parametras | Master T 355 DC | Master T 405 DC G |
|---|---|---|
| Maitinimo įtampa | 380…460 V ±10 % | 380…460 V ±10 % |
| Maitinimo fazės | 3~ 50/60 Hz | 3~ 50/60 Hz |
| Darbo ciklas TIG (maks. srovėje) | 30 % | 30 % |
| Išeiga +40 °C, TIG | 350 A | 400 A |
| Srovės diapazonas TIG | 5 A / 1 V…350 A / 38 V | 5 A / 1 V…400 A / 36 V |
| Srovės diapazonas MMA | 10 A / 10 V…270 A / 39 V | 10 A / 10 V…320 A / 39 V |
| Darbinė temperatūra | -20…+40 °C | -20…+40 °C |
| EMC klasė | A | A |
| Apsaugos klasė | IP23 | IP23 |
| Matmenys (I×P×A) | 544×205×443 mm | 860 × 263 × 610 mm |
| Svoris | 21,5 kg | 57 kg |
| Standartai | IEC 60974-1,-3,-10; IEC 61000-3-12; GB 15579.1 | IEC 60974-1,-3,-10; AS 60974.1-2006; GB/T 15579.1 |
Suvirinimo aparato komponentai ir saugumas
Blokų schema
Suvirinimo aparatas susideda iš galios modulių, realizuotų ant specialių spausdintinių schemų, optimizuotų maksimalaus patikimumo užtikrinimui ir nereikalaujančių ypatingos priežiūros.
- Įėjimas į vienfazę maitinimo liniją, lygintuvų grupė ir išlyginimo kondensatoriai.
- Tranzistorinis perjungimo šuntas (IGBT); komutuoja išlygintą linijos įtampą į kintamąją aukštų dažnių įtampą ir reguliuoja maitinimo tiekimą pagal reikiamą suvirinimo srovę/įtampą.
- Aukštų dažnių transformatorius: pirminės apvijos yra maitinamos konvertuota įtampa iš 2 bloko; jo funkcija yra adaptuoti įtampą ir srovę lankinio suvirinimo procesui būtinus dydžius ir tuo pačiu galvaniškai izoliuoti suvirinimo kontūrą nuo maitinimo linijos.
- Antrinis išlyginimo šuntas su induktyviniu išlyginimu: komutuoja kintamąją įtampą / srovę, tiekiamą antrinių apvijų, į nuolatinę labai žemo pulsavimo srovę / įtampą.
- Kontrolės ir reguliavimo elektronika: kiekvienu momentu kontroliuoja laikiną suvirinimo srovės vertę ir ją palygina su operatoriaus nustatyta verte; moduliuoja ir reguliuoja IGBT prietaisų komandas, nulemia dinamišką srovės valdymą elektrodo lydimosi metu ir prižiūri saugumo sistemas.
Kontrolės ir reguliavimo įtaisai bei sujungimas
Suvirinimo aparatai turi skirtingus valdymo skydelius ir indikatorius, užtikrinančius saugų ir efektyvų darbą.
Priekinis skydas
- Teigiamas paviršinis lizdas (+) suvirinimo kabelio prijungimui.
- **GELTONAS INDIKATORIUS:** išjungtas normalioje būsenoje, kada dega, parodo gedimą, kuris blokuoja suvirinimo srovę dėl įvairių priežasčių:
- **Šiluminis saugiklis:** suvirinimo aparato viduje pasiekiama per aukšta temperatūra. Aparatas išlieka įjungtas, bet netiekia srovės, kol nebus pasiekta normali temperatūra. Tiekimo atsinaujinimas yra automatiškas.
- **Apsauga nuo per žemos ir per aukštos linijos įtampos:** blokuoja suvirinimo aparatą: maitinimo įtampa neatitinka leistinos paklaidos +/- 15% įrangos techninių duomenų atžvilgiu.
- **ANTI STICK apsauga:** automatiškai blokuoja suvirinimo aparatą, jei elektrodas prisiklijuoja prie virinamo gaminio, šios apsaugos pagalba elektrodas pašalinamas rankiniu būdu, nesugadinant elektrodų laikiklio.
- **ŽALIAS INDIKATORIUS:** parodo, kad suvirinimo aparatas yra prijungtas prie tinklo ir yra pasiruošęs darbui.
- Potenciometras su graduota skale (amperais) suvirinimo srovės reguliavimui; leidžia vykdyti reguliavimą ir suvirinimo metu.
- Neigiamas paviršinis lizdas (-) suvirinimo kabelio prijungimui.
Užpakalinis skydas
- Maitinimo kabelis 2 poliai + (W).
- Pagrindinis jungiklis O/OFF - I/ON (šviečiantis).
Instaliavimas
Visas instaliavimo ir elektrinių sujungimų operacijas turi atlikti tik patyręs ar kvalifikuotas personalas, kai suvirinimo aparatas yra išjungtas ir atjungtas nuo maitinimo tinklo.
- **Paruošimas.** Išpakuoti suvirinimo aparatą, sumontuoti atskiras dalis, esančias pakuotėje.
- **Atgalinio kabelio-gnybto surinkimas.**
- **Suvirinimo kabelio-elektrodų laikiklio gnybto surinkimas.**
- **Suvirinimo aparato pakėlimo būdas.** Visi suvirinimo aparatai su 3 režimų selektoriais turi būti pakeliami naudojantis gamintojo pridedamais specialiais diržais.
- **Suvirinimo aparato pastatymas.** Suvirinimo aparato instaliavimui parinkti aplinką, kurioje nebūtų kliūčių aušinimo procesui, įsitikinti, kad nebūtų įsiurbiamos konduktyvinės dulkės, koroziniai garai, drėgmė. Išlaikyti aplink suvirinimo aparatą bent 250 mm laisvos vietos. Pastatyti suvirinimo aparatą ant lygaus paviršiaus, galinčio išlaikyti atitinkamą svorį.
- **Prijungimas prie tinklo.** Prieš vykdant bet kokius elektros sujungimus, būtina patikrinti, ar suvirinimo aparato duomenų lentelės dydžiai atitinka instaliacijos vietoje disponuojamą įtampą ir tinklo dažnį. Suvirinimo aparatas turi būti prijungiamas tik prie maitinimo sistemos su neutraliu laidininku, sujungtu su žeme. Norint užtikrinti apsaugą nuo netiesioginių kontaktų, naudoti diferencijuotus šių rūšių perjungiklius: A tipo ( ) vienfaziuose aparatuose; B tipo ( ) trifaziuose aparatuose.
- **Kištukas ir lizdas.** Modeliuose, aprūpintuose kabeliu su kištuku, patariama naudoti suvirinimo aparatą su žemesne nei 140A suvirinimo srove. Norint panaudoti visą suvirinimo aparato galingumą, patariama pakeisti kištuką kitu.
Visiems Kemppi suvirinimo aparatams suteikiama dviejų metų garantija, atliekami garantinio ir pogarantinio aptarnavimo darbai. Per 2 mėnesius nuo pirkimo dienos užregistravus aparatą Kemppi duomenų bazėje, garantija gali būti pratęsiama iki 3 metų. BalticDiag teikia kokybišką garantinį (24 mėn.) ir pogarantinį aptarnavimą, užtikrinantį ilgalaikį įrangos veikimą ir patikimumą.
