Starterio ir bendekso sujungimo schema

Šiame straipsnyje bus detaliai nagrinėjamas starterio ir bendekso veikimo principas, sujungimo schemos niuansai bei dažniausiai pasitaikantys gedimai ir jų sprendimo būdai.

Kas yra starteris ir bendeksas?

Starteris - tai trumpalaikis pastovios srovės elektros variklis, skirtas automobilio vidaus degimo varikliui paleisti. Elektrinis starteris yra būtinas, nes vidaus degimo variklis negali savarankiškai įsijungti. Todėl starteris turi keletą kartų pasukti alkūninį veleną, kad jis galėtų įsijungti. Karolis Franklinas Ketteringas, gimęs 1876 m. Loundonvillyje (JAV), buvo elektrinio starterio, kuris pakeitė rankinį alkūninį starterį, išradėjas.

Starteris yra svarbus automobilio variklyje esančios užvedimo sistemos komponentas. Jo pareiga - inicijuoti degimą ir padėti varikliui pradėti dirbti pačiam. Energiją šis elektrinis varikliukas gauna iš akumuliatoriaus. Starteris, nors ir nedidelis, yra labai galingas. Šiame komponente rasite solenoidus (elektromagnetus - pritraukimo reles) bei krumpliaračius, smagračius, daug kitų komponentų.

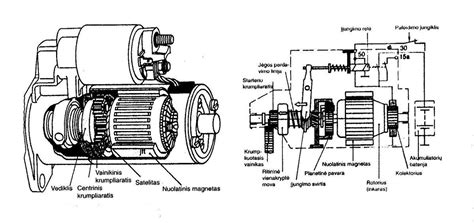

Bendeksas (krumpliaratis), solenoido pagalba, sujungia starterį su smagračiu. Pasukus užvedimo raktelį ar paspaudus Start mygtuką, ciklas prasideda. Elektromagnetas, esantis starteryje, įsijungia ir išstumia į bendeksą. Pastarasis susijungia su variklio smagračiu ir jis ima suktis.

Starterio solenoido sandara ir veikimo principas

Starterio solenoidas yra labai svarbus jūsų automobilio užvedimo sistemos komponentas. Jis veikia kaip galingas elektromagnetas, valdantis elektros srautą į starterio variklį. Pasukus uždegimo raktelį, starterio solenoidas įsijungia, o tai uždaro grandinę ir leidžia didelei srovei tekėti per starterio variklį, užvesdama variklį.

Paleidimo solenoido struktūra

• Solenoidinė ritė: apvyniota aplink geležinę šerdį, ji sukuria magnetinį lauką, kai per ją teka srovė.
• Stūmoklis: Judinamas geležies gabalas, kurį traukia solenoido magnetinis laukas.
• Kontaktiniai taškai: Kai stūmoklis juda, šie taškai užsidaro, sujungdami akumuliatorių su starterio varikliu.

Kaip tai veikia

Įjungus uždegimo jungiklį, į solenoido ritę tiekiama nedidelė srovė. Tai sukuria magnetinį lauką, kuris traukia stūmoklį į vidų. Stūmokliui judant, jis stumia kontaktus, užbaigdamas grandinę nuo akumuliatoriaus iki starterio variklio. Tada starterio variklis pradeda suktis ir suka variklio alkūninį veleną, kad užvestų variklį. Kai variklis užsiveda ir atleidžiamas uždegimo raktelis, srovė į solenoidą nutrūksta, magnetinis laukas išnyksta, o stūmoklis grįžta į pradinę padėtį, atidarydamas kontaktus ir sustabdydamas srovės tekėjimą į starterio variklį.

Starterio solenoido privalumai ir trūkumai

Privalumai

• Galingas jungiklis: Jis gali atlaikyti didelę srovę, reikalingą varikliui užvesti, paprastai kelis šimtus amperų, todėl starterio variklis gali efektyviai užvesti variklį.
• Patikimas veikimas: Tinkamai veikiant, akumuliatorius patikimai prijungiamas prie starterio, užtikrinant, kad variklis ir toliau užsives.
• Elektros izoliacija: Izoliuoja starterio variklio didelės srovės grandinę nuo mažos srovės uždegimo grandinės, apsaugodama transporto priemonės elektros sistemą nuo galimos žalos, kurią sukelia per didelė srovė.
• Mechaninis įjungimas: Kai kuriose sistemose jis taip pat padeda mechaniškai sujungti starterio krumpliaratį su variklio smagračiu, taip užtikrinant sklandų užvedimą.

Gedimai

• Dėvėjimasis: Nuolatinis solenoido stūmoklio judėjimas ir kontaktų atsidarymas bei užsidarymas laikui bėgant gali sukelti susidėvėjimą. Dėl to gali suprastėti elektrinis kontaktas, sumažėti našumas ir galiausiai sugesti įrenginys.
• Karštis: Veikimo metu, ypač esant didelėms srovėms, solenoidas generuoja šilumą. Per didelis karštis gali pažeisti solenoido komponentus ir sutrumpinti jo tarnavimo laiką.
• Elektromagnetiniai trukdžiai: Veikimo metu susidaro elektromagnetiniai laukai, kurie gali trikdyti normalų kitų jautrių transporto priemonės elektroninių komponentų, pvz., radijo imtuvo ar borto kompiuterio, veikimą.
• Sudėtingumas ir kaina: Nors iš esmės patikimo starterio solenoido konstrukcija ir gamyba yra gana paprasta, jo projektavimas ir gamyba reikalauja tikslios inžinerijos, todėl tai yra vidutiniškai sudėtingas ir brangus komponentas. Be to, jo remontas ar keitimas gali būti daug darbo reikalaujantis ir brangus, ypač kai kuriuose šiuolaikiniuose automobiliuose, kur gali būti sunku pasiekti solenoidą.

Starterio solenoidinių vožtuvų projektavimo gairės

Projektuojant starterio solenoidinius vožtuvus, atsižvelgiama į šiuos aspektus:

Elektros projektavimas

• Ritės konstrukcija: Apskaičiuojamas tinkamas solenoido ritės vijų skaičius ir laido skerspjūvis, atsižvelgiant į reikiamą magnetinio lauko stiprumą ir turimą įtampą. Ritės sukuriamas magnetinis laukas turėtų būti pakankamas, kad stūmoklį pritrauktų pakankama jėga.
• Įtampos ir srovės vardinės vertės: Solenoidas skirtas veikti transporto priemonės elektros sistemos įtampos diapazone, paprastai 12 V arba 24 V. Srovės vardinė vertė nustatoma pagal starterio variklio galios reikalavimus ir ritės varžą.

Mechaninis projektavimas

• Stūmoklio konstrukcija: Pasirenkama tinkama stūmoklio medžiaga, paprastai feromagnetinė medžiaga, pavyzdžiui, geležis arba plienas. Suprojektuojama jo forma ir dydis taip, kad būtų užtikrintas sklandus judėjimas solenoido viduje ir būtų užtikrinta pakankama jėga, kai jį traukia magnetinis laukas.
• Kontaktų konstrukcija: Pasirenkamos patvarios kontaktinės medžiagos, tokios kaip varis arba vario lydiniai, kurios gali atlaikyti dideles sroves be per didelio nusidėvėjimo ar perkaitimo. Kontaktų geometrija projektuojama taip, kad būtų užtikrintas geras laidumas ir patikimas sujungimas.
• Korpuso konstrukcija: Suprojektuojamas tvirtas korpusas, kuris apsaugotų vidinius komponentus nuo fizinių pažeidimų ir aplinkos veiksnių. Jis taip pat turėtų užtikrinti tinkamą izoliaciją, kad būtų išvengta trumpųjų jungimų.

Magnetinės grandinės projektavimas

• Šerdies medžiaga: Pasirenkama šerdies medžiaga, pasižyminti dideliu magnetiniu pralaidumu, pavyzdžiui, minkšta geležis, kad sustiprintų ritės sukuriamą magnetinį lauką ir pagerintų solenoido efektyvumą.
• Magnetinio srauto kelias: Magnetinio srauto kelio konstrukcija optimizuojama taip, kad būtų kuo labiau sumažinti magnetiniai nuostoliai ir užtikrinta, jog magnetinis laukas būtų sutelktas ten, kur jo labiausiai reikia - aplink stūmoklį.

Terminis dizainas

• Šilumos išsklaidymas: Naudojamos efektyvios šilumos išsklaidymo priemonės, pvz., radiatoriai arba šilumos kriauklės, kad solenoidinis vožtuvas neperkaistų veikimo metu. Atsižvelgiama į naudojamų medžiagų šilumos laidumą ir oro srautą aplink solenoidinį vožtuvą.
• Temperatūros įvertinimas: Užtikrinama, kad visi komponentai gali atlaikyti numatomą darbinę temperatūrą be reikšmingo našumo ar patikimumo pablogėjimo.

Sukūrta ilgaamžiškumui ir patikimumui

• Medžiagų parinkimas: Naudojamos aukštos kokybės medžiagos, kurios gali atlaikyti daugkartinio naudojimo mechaninius ir elektrinius įtempius. Atsižvelgiama į tokius veiksnius kaip atsparumas korozijai, atsparumas nuovargiui ir atsparumas dilimui.
• Perteklinis veikimas ir atsarginis veikimas: Tokios konstrukcijos ypatybės kaip atsarginiai kontaktai arba atsarginiai mechanizmai gali pagerinti solenoido patikimumą komponento gedimo atveju.
• Bandymas ir patvirtinimas: Siekiant patikrinti konstrukcijos veikimą ir patikimumą įvairiomis eksploatavimo sąlygomis, atliekami išsamūs bandymai, įskaitant elektrinius, mechaninius ir terminius bandymus.

Svarbiausios užvedimo solenoidinio vožtuvo funkcijos

Užvedimo solenoidinis vožtuvas turi keletą svarbių funkcijų transporto priemonės užvedimo sistemoje:

• Variklio užvedimas: Pasukus uždegimo raktelį, suaktyvėja starterio solenoidinis vožtuvas, uždarantis grandinę ir leidžiantis didelei srovei tekėti iš akumuliatoriaus į starterio variklį. Tai maitina starterio variklį, kuris tada suka variklio alkūninį veleną, inicijuodamas degimo procesą ir užvesdamas variklį.
• Saugumas ir kontrolė: Tai užtikrina saugos lygį, izoliuojant didelę srovę, reikalingą varikliui užvesti, nuo likusios transporto priemonės elektros sistemos, kol prasideda užvedimo procesas. Tai apsaugo transporto priemonės laidus ir kitus elektros komponentus nuo pažeidimų, kuriuos sukelia per didelė srovė.
• Krumpliaračių sujungimas tam tikrose sistemose: Kai kuriose transporto priemonėse, ypač su mechanine pavarų dėže, starterio solenoidas taip pat gali būti susijęs su starterio krumpliaračio sujungimu su variklio smagračio žiediniu krumpliaračiu. Kai solenoidas yra aktyvuojamas, jis ne tik tiekia energiją starterio varikliui, bet ir mechaniškai perkelia krumpliaratį į jungtį su smagračiu, užtikrindamas tinkamą jungtį variklio užvedimui.

Starterio montavimas ir priežiūra

Automobilio starteris paprastai būna apatinėje variklio dalyje, netoli tos vietos, kur susijungia pats vidaus degimo variklis ir pavarų dėžė. Paprastai jį galima atpažinti kaip į cilindrą panašią dėžutę, pritvirtintą prie variklio bloko. Prie starterio prijungtos elektros jungtys. Daugumoje transporto priemonių prie starterio prieisite iš apačios, nors tiksli jo vieta gali skirtis priklausomai nuo transporto priemonės markės ir modelio.

Geras starteris ypač svarbus atšalus orams, nes daugumos automobilių variklius sunku paleisti, todėl padidėja starterių darbo krūvis ir jie dažniau genda.

Dažniausios starterio gedimo priežastys ir požymiai

Atpažinti, kad yra problemų su starteriu, nėra pernelyg sudėtinga. Jas pažinus galima iš karto ieškoti išeičių:

• Sugedęs starteris gali greitai iškrauti akumuliatorių.
• Bendekso problemos.
• Nusidėvėjimas: Laikui bėgant, starterio vidiniai komponentai, pavyzdžiui, krumpliaračiai ir šepetėliai, gali susidėvėti.
• Prastos elektros jungtys.
• Strigusi arba pažeista krumpliaračio pavara.
• Starteris perkaito.
• Starteris apibėgo tepalu. Dėl nesandarumo ar pažeidimų starteris gali apsitepaluoti.

Jeigu automobilio variklis pasileidžia sunkiai arba visai nepasileidžia, starterio įjungimo variklio paleidimui ribinis kiekis yra 3 kartai po 5-10 sekundžių su 1 minutės pertraukomis tarp bandymų. Starterio įjungimų skaičius negali būti begalinis.

Starterio remontas

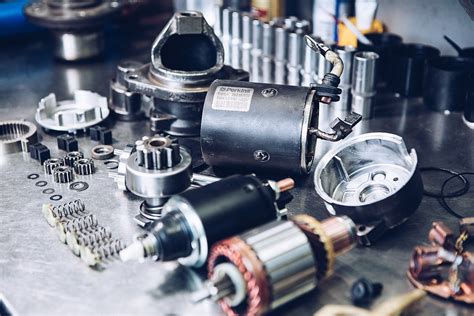

Jei sugedo starteris, rekomenduojama kreiptis dėl profesionalaus starterio remonto. Atlikus tikslią starterio diagnostiką, pilnai išardant starterį tikrinamos visos starterio dalys, nustatomas gedimas, starteris išvalomas, defektuotos sugedusios ar išsidėvėjusios starterio dalys keičiamos naujomis kokybiškomis dalimis, prieš tai remonto darbus ir kainą suderinus su klientu.

Starterio remonto arba keitimo kaina ir trukmė priklauso nuo daugybės faktorių. Pačio starterio kainos labai skiriasi ir tam pačiam automobiliui gali tikti nauji starteriai, kainuojantys 100 ar 500 EUR. Geriausia, pasitarti su serviso specialistais ir pasitikėti jų rekomendacijomis dėl geriausių detalių. Procesas paprastai prasideda nuo senojo starterio išėmimo, elektros jungčių atjungimo. Iki to dar gali reikėti nuimti apsaugas arba atsukti kitas dalis, kad prieitumėte prie paties starterio. Nors savarankiškas keitimas turi potencialo padėti šiek tiek sumažinti išlaidas, svarbu apsvarstyti, ar turite reikiamų žinių, įrankių ir vietos.

Priežiūra ir ilgesnis tarnavimo laikas

Kiekviename automobilyje starterio tarnavimo laikas gali labai skirtis. Svarbu pažymėti, kad nors starteriai gali gesti dėl amžiaus ir nusidėvėjimo, gal net dažniau problemų atsiranda dėl elektros sistemos bėdų.

Taip, kai kurie jūsų įpročiai gali padėti iš starterio išspausti ilgiausią įmanomą tarnavimo laiką:

• Sumažinkite trumpų kelionių skaičių: Dažnas variklio užvedinėjimas trumpoms kelionėms gali pernelyg smarkiai apkrauti starterį.
• Rūpinkitės akumuliatoriumi.
• Išjunkite papildomus prietaisus: Jei starteris nėra visiškai naujas, išjunkite papildomus prietaisus prieš užvesdami. Prieš sukdami raktelį ar spausdami mygtuką, dėl profilaktikos galite išjungti elektrinę įrangą - radiją, oro kondicionierių, žibintus ir kita.
• Priežiūra pagal grafiką.
• Įsiklausykite į įspėjamuosius ženklus: Atkreipkite dėmesį į bet kokius neįprastus garsus ar sunkumus užvedant transporto priemonę.
• Nesistenkite visada, bet kokia kaina užvesti variklį.

Labai svarbu reguliariai tikrinti solenoidinio vožtuvo jungtis ir laidus. Korozinės arba atsilaisvinusios jungtys gali sukelti užvedimo problemų. Jei įtariate, kad solenoidas yra sugedęs, galite naudoti multimetrą, kad patikrintumėte ritės ir kontaktų vientisumą ir tinkamą veikimą.

Pavyzdinė starterio jungimo schema: 250W natrio lempos pajungimas

Nors straipsnio tema yra starteris ir bendeksas automobiliuose, tačiau dažnai susiduriama su poreikiu prijungti starterį ir kitose sistemose, pavyzdžiui, aukšto slėgio lempoms. Aptarkime 250W natrio lempos sujungimo schemą, kurią galima rasti net ir buitinės technikos parduotuvėse, tokiose kaip „Senukai“.

Pajungiant natrio lempą su starteriu, svarbu atkreipti dėmesį į keletą esminių detalių. Pavyzdžiui, jei ant paleidėjo skylės pažymėtos N, LA, D, o schemoje B, Lp, N, tai svarbu išsiaiškinti atitikmenis, pavyzdžiui, ar B atitinka D. Didelis kvadratinis elementas schemoje yra droselis, o apvalus - starteris. Ten, kur du laidai susikerta, tai kad paprasčiau būtų, tuos abu laidus, kurie ateina iš rozetės ir iš lempos, kiškite į vieną to starterio skylę. O ten, kur laidai baigiasi (rozete), nesvarbu, kur fazė, o kur nulis. Tik gerai viską reikia suveržti, kad geri kontaktai būtų.

Jei lempa neužsidega, nors eina elektros žaibai, gali būti kelios priežastys:

1. Netinkamai sujungti laidai. Pirmiausia reikėtų patikrinti, ar viskas gerai sujungta.
2. Per ploni laidai. Rekomenduojama naudoti storesnius laidus.
3. Brokuotas starteris. Starteriai, ypač tie, kurie skirti liuminescencinėms lempoms, gali būti netinkami natrio lempoms. Starteriukai natrio lempoms paprastai būna apvalūs ir storesni.
4. Nėra įtampos arba srovė svyruoja. Reikėtų patikrinti, ar rozetėje yra fazė ir nulis, ir ar stabiliai tiekiama elektra.
5. Sumaišyti fazė su nuliu. Nors rozetėje tai neturi didelės įtakos, tačiau tam tikrose sistemose tai gali būti svarbu.

Svarbu naudoti tinkamas detales ir įsitikinti, kad jos pritaikytos tokiai pat lempai. Kai kurie 400W droselių plastmasės, kur laidus reikia priveržti, gali nusilydyti, todėl reikalingas atidus ir kokybiškas montavimas.
