Škoda Octavia, populiarus automobilis, žinomas dėl savo patikimumo ir praktiškumo, turi sudėtingą elektros sistemą, kurią saugo daugybė saugiklių. Šie komponentai yra gyvybiškai svarbūs, apsaugantys automobilio elektros grandines nuo perkrovų ir trumpųjų jungimų. Šis išsamus vadovas pateikia informaciją apie Škoda Octavia centrinio užrakto saugiklio vietą, schemą, patikrinimą ir pakeitimą, taip pat paaiškins bendrąsias saugiklių funkcijas ir gedimų priežastis.
Centrinio Užrakto Sistemos Analizė Škoda Octavia
Centrinio užrakto sistemos elektrinės schemos analizė automobilyje Škoda Octavia, 2014 metų, 1.8 benzinas, padeda suprasti sistemos veikimo principus ir ypatybes. Sistemos veikimas pagrįstas signalų perdavimu tarp įvairių modulių ir pavarų.
Sistemos Komponentai ir Jų Paskirtis
Schemoje naudojami komponentai, jų paskirtis ir žymėjimai:
- A193 I Kelių jungiklių mazgas 1
- A193 II Kelių jungiklių mazgas 2
- H140 Garsinis įspėjimas, bagažinė
- S319 Bagažinės dangčio / galinių durelių užrakto jungiklis
- M189 Bagažinės dangčio / galinių durų užrakto variklis
- M43 I Bagažinės dangčio / galinių durelių atidarymo uždarymo variklis 1
- M43 II Bagažinės dangčio / galinių durelių atidarymo uždarymo variklis 2
- Y231 Degalų bako dangtelio sklendės pavara, atrakina/užrakina degalų bako dangtelį
- V6 Signalizacijos sistemos šviesos diodas
- A130 Diagnostikos modulis
- M58 Centrinio užrakto variklis, bagažinės dangtis/galinės durys, atrakina/užrakina bagažinę
- S84 Įkrovimo dangčio / galinių durelių atlaisvinimo jungiklis
- A11 Daugiafunkcis valdymo modulis, valdo vieną ar daugiau transporto priemonės elektros sistemų ar posistemių
- A196 Durų funkcijos valdymo modulis, keleivis, valdo keleivio durų sistemas
- A261 Galinių durų atidarymo ir uždarymo valdymo modulis
- A195 Durų funkcijų valdymo modulis, vairuotojas, valdo vairuotojo durų sistemas
- M46 Centrinio užrakto variklis, vairuotojas, atrakina/užrakina duris
- M48 Centrinio užrakto variklis, keleivis, atrakina/užrakina duris
- M47 Centrinio užrakto variklis, galinis kairės pusės, atrakina/užrakina duris
- M49 Centrinio užrakto variklis, dešinysis galinis, atrakina/užrakina duris
Centrinio Užrakto Veikimo Principas
Centrinis užraktas gali veikti naudojant elektrinę arba vakuuminę pavarą. Pasukus raktą vairuotojo durelių rakto skylutėje arba atrakinus bekontakčiu būdu, signalas siunčiamas tiesiai į vairuotojo durų valdymo modulį (A195). Jame generuojami valdymo signalai, kurie siunčiami toliau į keleivio valdymo modulį (A196), tada į daugiafunkcinį valdymo modulį (A11) ir į centrinį užraktą, kartu su automatiniu durų atidarymu. Sistemoje naudojami žymėjimai, tokie kaip VAN (Transporto priemonės zonos tinklas - duomenų magistralė), 15+ (Po degimo), 30 (Akumuliatoriaus +), 31 (Akumuliatoriaus -) ir EM7 (Vieta, kur pajungtas laidas), padeda suprasti grandinės jungtis. Sistemoje naudojami saugikliai apsaugo nuo per didelės srovės.
Skoda Octavia MJ2019 AID Animation
Centrinio Užrakto Gedimai ir Jų Priežastys
Centrinio užrakto (CU) sistemos gedimai automobiliuose gali kilti dėl įvairių priežasčių, įskaitant klimato sąlygas, sistemos nusidėvėjimą ar netinkamą montavimą.
Dažniausios Gedimų Priežastys
- Jei spyna visiškai neveikia, pirmiausia verta patikrinti, ar tinkamai prijungti gnybtai prie akumuliatoriaus, nes be maitinimo sistemos veikimas neįmanomas.
- Jei maitinimas nepriekaištingas, reikėtų atkreipti dėmesį į automobilio signalizaciją, kurios elektros grandinė gali būti sugedusi.
- Vakuuminio užrakto gedimus dažniausiai sukelia kompresoriaus valdymo plokštės gedimas arba blogas vakuuminės magistralės vamzdelių sandarumas.
- Užraktų su elektrine pavara gedimų priežastys gali būti susijusios su relės veikimo sutrikimu, kontakto ar laido nutrūkimu maitinimo grandinėje, arba plokštės gedimu.
- Gedimo priežastis gali būti ir pats aktyvatorius, kuris taisomas arba keičiamas.
- Taip pat gali sugesti ir pats raktas, aktyvuojantis centrinį užraktą.
Saugiklių Paskirtis ir Veikimo Principas
Škoda Octavia, kaip ir bet kuris modernus automobilis, turi sudėtingą elektros sistemą, kurią saugo daugybė saugiklių. Šie komponentai yra gyvybiškai svarbūs, apsaugantys automobilio elektros grandines nuo perkrovų ir trumpųjų jungimų. Saugiklio pagrindinė paskirtis - apsaugoti elektros prietaisus ir grandines nuo per didelės srovės. Jis veikia kaip silpna grandis grandinėje: jei srovė viršija saugiklio nominalią vertę, jo viduje esantis metalinis elementas išsilydo, nutraukdamas grandinę ir apsaugodamas kitus komponentus nuo sugadinimo. Saugikliai yra įvertinti amperais (A), kurie nurodo maksimalią srovę, kurią saugiklis gali praleisti prieš išsilydant. Svarbu naudoti tinkamą saugiklį, nurodytą automobilio gamintojo. Per didelės amperinės vertės saugiklis gali neapsaugoti grandinės, o per mažos - dažnai perdegti.
Škoda Octavia Saugiklių Dėžučių Vietos
Škoda Octavia automobiliuose saugiklių dėžučių vieta gali šiek tiek skirtis priklausomai nuo modelio metų ir komplektacijos. Dažniausiai jos yra dviejose pagrindinėse vietose:

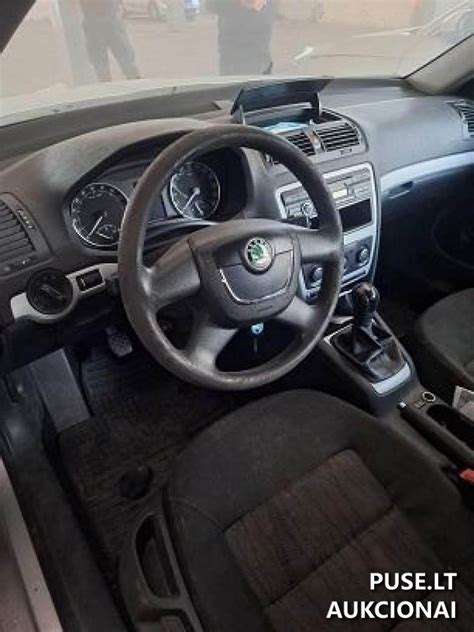

1. Salone, prietaisų skydelyje
Tai pati populiariausia vieta. Saugiklių dėžutė dažniausiai yra prietaisų skydelio šone, vairuotojo pusėje, už nedidelio plastikinio dangtelio. Norėdami ją pasiekti, atidarykite vairuotojo dureles ir ieškokite stačiakampio formos dangtelio prietaisų skydelio šone. Atsargiai nuimkite dangtelį, ir pamatysite saugiklių dėžutę. Kai kuriais atvejais ji gali būti ir po vairu arba už pirštinių dėžutės.
2. Variklio skyriuje
Kai kuriuose modeliuose taip pat gali būti saugiklių dėžutė variklio skyriuje, šalia akumuliatoriaus arba ant variklio skyriaus sienelės/sparno. Ši dėžutė dažniausiai skirta apsaugoti svarbiausius variklio komponentus, tokius kaip variklio valdymo blokas (ECU), ABS sistema ir kiti.
Svarbu: Konkreti vieta gali skirtis priklausomai nuo Octavia modelio (A5, A7, A8) ir gamybos metų. Prieš pradedant dirbti su saugikliais, būtinai perskaitykite savo Škoda Octavia vartotojo vadovą. Jame rasite tikslią saugiklių dėžutės vietą ir schemą, skirtą jūsų konkrečiam modeliui.
Saugiklių Dėžučių Vietos Pagal Modelius
- Škoda Octavia A5 (2004-2013): Šis modelis pasižymi patikimumu ir paprastumu. Saugiklių dėžutės vieta ir schema yra gana standartinės, bet visada patikrinkite vadovą.
- Škoda Octavia A7 (2013-2020): Šis modelis pasižymi modernesniu dizainu ir naujesnėmis technologijomis. Saugiklių schemos gali būti skirtingos nei A5 modelio. Daugiau elektronikos gali reikšti daugiau saugiklių.
- Škoda Octavia A8 (2020-iki dabar): Šis modelis yra naujausias ir turi daugiausiai elektronikos. Saugiklių schemos gali būti sudėtingesnės, todėl ypač svarbu naudotis savininko vadovu.
Škoda Octavia Saugiklių Schemos ir Reikšmės
Saugiklių schema yra diagramos, nurodančios kiekvieno saugiklio paskirtį. Ši schema paprastai yra atspausdinta ant saugiklių dėžutės dangtelio vidinės pusės arba vartotojo vadove. Ji rodo, kuris saugiklis apsaugo konkrečią elektros grandinę, pavyzdžiui, žibintus, valytuvus, radiją ar ABS sistemą. Saugiklių schema yra būtina, norint nustatyti, kuris saugiklis yra perdegęs ir kurį reikia pakeisti.
Saugiklių Dėžutė Salone (Pavyzdys)
Ši schema yra bendro pobūdžio ir gali skirtis priklausomai nuo modelio ir gamybos metų. Visada vadovaukitės savo automobilio schema.
| Saugiklio Numeris | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 5A | Laisvas (gali būti naudojamas papildomai įrangai) |
| 2 | 5A | Laisvas (gali būti naudojamas papildomai įrangai) |
| 3 | 5A | Laisvas (gali būti naudojamas papildomai įrangai) |
| 4 | 5A | Laisvas (gali būti naudojamas papildomai įrangai) |
| 5 | 7.5A | Duomenų magistralė |
| 6 | 5A | Signalizavimo jutiklis |
| 7 | 7.5A | Oro kondicionierius, šildymas, stovėjimo šildytuvo nuotolinio valdymo imtuvas, automatinė pavarų perjungimo svirtis |
| 8 | 5A | Šviesos jungiklis, lietaus jutiklis, diagnostikos jungtis |
| 9 | 7.5A | Haldex sankaba (jei yra) |
| 10 | 5A | Jutiklinis ekranas |
| 11 | 7.5A | Šildomas galinis stiklas |
Pastaba: Kai kurie saugikliai gali būti nepanaudoti, priklausomai nuo automobilio komplektacijos.
Saugiklių Dėžutė Variklio Skyriuje (Pavyzdys)
Ši schema taip pat yra bendro pobūdžio. Tiksli informacija gali skirtis. Patikrinkite savo automobilio vadovą.
| Saugiklio Numeris | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 5A | Variklio valdiklis |
| 2 | 10A | Elektrinis kuro siurblys |
| 3 | 15A | Degimo ritės |
| 4 | 20A | Purkštukai |
| 5 | 30A | Aušinimo ventiliatorius |
Dažniausiai Pasitaikantys Saugikliai ir Jų Paskirtis
Štai keletas dažniausiai pasitaikančių saugiklių ir jų paskirtis:
- Apšvietimas: Priekiniai žibintai, galiniai žibintai, salono apšvietimas.
- Valytuvai: Priekinio ir galinio stiklo valytuvai.
- Garso sistema: Radijas, CD grotuvas, garsiakalbiai.
- Centrinis užraktas: Durų užrakinimo ir atrakinimo sistema.
- Langų kėlikliai: Elektriniai langų kėlikliai.
- Oro kondicionierius: Oro kondicionavimo sistema.
- ABS: Stabdžių antiblokavimo sistema.
- Oro pagalvės: Oro pagalvių sistema.
Kaip Patikrinti ir Pakeisti Perdegusį Saugiklį
Jei pastebėjote, kad kuris nors automobilio elektros prietaisas neveikia, pirmiausia patikrinkite saugiklį, kuris apsaugo tą prietaisą. Saugiklio pakeitimas yra gana paprastas procesas:
- Išjunkite Degimą: Prieš keičiant saugiklį, išjunkite variklį ir visus elektros prietaisus, kad išvengtumėte trumpojo jungimo.
- Raskite Saugiklių Dėžutę: Remdamiesi vartotojo vadovu, suraskite saugiklių dėžutę, kurioje yra saugiklis, apsaugantis neveikiantį prietaisą.
- Atidarykite Saugiklių Dėžutę: Paprastai dangtelis atsidaro paspaudus fiksatorius arba atsukus varžtus.
- Patikrinkite Saugiklį: Naudokite specialų saugiklių ištraukiklį (paprastai būna saugiklių dėžutėje) arba replėmis, kad išimtumėte saugiklį. Apžiūrėkite saugiklį. Jei metalinis elementas viduje yra nutrūkęs arba juodas, saugiklis yra perdegęs.
- Pakeiskite Saugiklį: Įdėkite naują saugiklį su tokiu pat amperų reitingu. Įsitikinkite, kad saugiklis tvirtai įdėtas į lizdą.
- Patikrinkite Prietaisą: Įjunkite degimą ir patikrinkite, ar prietaisas dabar veikia. Jei jis vis dar neveikia, gali būti kita problema.
Įspėjimas: Niekada nenaudokite saugiklio, kurio amperų skaičius yra didesnis, nei nurodyta vartotojo vadove. Tai gali sukelti elektros grandinės perkrovą ir sugadinti kitus komponentus arba net sukelti gaisrą.
Saugiklių Tipai
Yra keletas skirtingų tipų saugiklių, naudojamų automobiliuose. Dažniausiai pasitaikantys tipai:
- ATO/ATC saugikliai: Tai yra labiausiai paplitę saugikliai, naudojami automobiliuose. Jie yra stačiakampio formos ir turi spalvotą korpusą, kuris nurodo amperų reitingą.
- Mini saugikliai: Tai yra mažesnė ATO/ATC saugiklių versija. Jie naudojami, kai vietos yra mažai.
- MAXI saugikliai: Tai yra didesni saugikliai, naudojami aukštesnės srovės grandinėse.
- Stikliniai saugikliai: Tai senesnio tipo saugikliai, kurie dabar retai naudojami automobiliuose.
Įsitikinkite, kad naudojate tinkamo tipo saugiklį savo automobiliui.
Problemų Šalinimas ir Prevencija
Dažniausios Priežastys, Kodėl Perdega Saugikliai
Saugikliai dažniausiai perdega dėl šių priežasčių:
- Trumpasis Jungimas: Trumpasis jungimas atsiranda, kai teigiamas laidas tiesiogiai susiliečia su įžeminimu, sukeldamas staigų srovės šuolį.
- Perkrova: Perkrova atsiranda, kai per daug prietaisų naudoja tą pačią elektros grandinę vienu metu, viršydami saugiklio nominalią vertę.
- Sugedęs Prietaisas: Sugedęs elektros prietaisas gali sukelti per didelę srovę ir perdeginti saugiklį.
- Seni Laidai: Senstantys laidai gali susidėvėti ir izoliacija gali pažeisti, sukeldama trumpuosius jungimus.
Jei saugiklis nuolat perdegęs, tai rodo problemą elektros grandinėje. Tokiais atvejais reikėtų patikrinti elektros grandinę. Sistemos diagnostikos galimybės apima sistemos ir diagnostikos prietaiso duomenų perdavimui naudojamo protokolo išsamų aprašymą.
Patarimai, Kaip Išvengti Saugiklių Perdegimo
Norėdami sumažinti saugiklių perdegimo riziką, laikykitės šių patarimų:
- Nenaudokite per daug prietaisų vienu metu, ypač jei jie naudoja tą pačią grandinę.
- Reguliariai tikrinkite elektros laidų būklę ir pakeiskite susidėvėjusius ar pažeistus laidus.
- Visada naudokite saugiklius, kurių amperų skaičius atitinka gamintojo nurodymus.
- Jei dažnai perdega saugikliai, kreipkitės į kvalifikuotą automobilių elektriką, kad nustatytų ir pašalintų problemą.
Ką Daryti, Jei Nerandate Informacijos Savininko Vadove?
Jei savininko vadove nerandate reikiamos informacijos apie saugiklius, galite pabandyti šiuos būdus:
- Ieškoti internete: Ieškokite informacijos interneto forumuose, skirtuose Škoda Octavia automobiliams.
- Kreiptis į Škoda atstovybę: Škoda atstovybė gali suteikti jums tikslią informaciją apie jūsų automobilio saugiklius.
- Pasikonsultuoti su autoelektriku: Autoelektrikas gali nustatyti saugiklio paskirtį ir amperų reitingą.
Škoda Octavia saugikliai yra svarbūs komponentai, saugantys automobilio elektros sistemą. Suprantant saugiklių paskirtį, vietą ir schemą, galite greitai ir efektyviai spręsti elektros problemas ir išvengti didesnių gedimų.
