Antrosios kartos Skoda Fabia (Mk2) buvo gaminama nuo 2007 iki 2014 metų. Šis modelis buvo siūlomas su hečbeko ir universalo (Fabia Combi) kėbulais, komplektuojamas su 1,2, 1,4, 1,6 ir 1,9 litrų darbinio tūrio benzininiais bei dyzeliniais varikliais. Šiame straipsnyje pateikiame išsamią informaciją apie saugiklių ir relių išdėstymą bei jų paskirtį.
Salono saugiklių blokas
Pagrindinis saugiklių blokas yra įrengtas po vairuotojo prietaisų skydeliu ir uždengtas apsauginiu dangteliu. Ant vidinės dangtelio pusės paprastai pateikiama konkrečiam automobiliui aktuali schema. Saugiklių išdėstymas gali skirtis priklausomai nuo pagaminimo metų ir automobilio komplektacijos.
Saugiklių bloko paskirtis
| Saugiklis | Amperai (A) | Paskirtis |
|---|---|---|
| 5 | 5A | Starterio relė |
| 7 | 7.5A | Variklio elektronika, elektros sistemos valdymo blokas, žibintų aukščio reguliatorius |
| 8 | 5A | ABS valdymo blokas, vairo pasukimo kampo jutiklis |
| 15 | 5A | Išorinių veidrodėlių reguliavimas |
| 40 | 10A | Stiklo valytuvų variklis |
| 47 | 15A | Cigarečių degiklis, 12V lizdas |
| 50 | 15A | Posūkių signalai |
Svarbu pažymėti, kad už cigarečių degiklio veikimą atsako 47 numeriu pažymėtas 15A saugiklis, o stiklo ploviklio sistemos veikimą prižiūri 10 arba 40 saugiklis.
Relių blokas
Relių blokas yra įrengtas prietaisų skydelio gale, pasiekiamas nuėmus kairįjį šoninį dangtelį. Čia sumontuotos pagrindinės automobilio valdymo relės:
- R2 - priekinio stiklo šildymo relė
- R3 - starterio blokavimo relė
- R4 - kuro tiekimo relė
- R8 - kuro siurblio relė
- R9 - oro kondicionieriaus relė
- R10 - „X“ kontakto relė
Variklio skyriaus saugiklių blokas

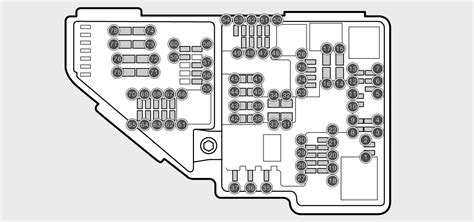

Montavimo blokas su galingais saugikliais yra įrengtas akumuliatoriaus korpuse esančiame dangtelyje. Priklausomai nuo automobilio modifikacijos, naudojami du pagrindiniai tipai.
1 tipas
- 175A - Generatorius
- 80A - Salono įranga
- 60A - Papildomas elektrinis šildytuvas
- 50A - Aušinimo ventiliatorius / pakaitinimo žvakės
- 25A - ABS, ESP, ASR
2 tipas
- 175A - Generatorius
- 60A - Papildomas šildytuvas
- 40A - ABS elektroninis blokas
- 50A - Vairo stiprintuvo valdymo blokas
- 30A - Aušinimo ventiliatorius
