Keturių eigų pamaišymo vožtuvų ir pavarų paaiškinimas

Įvadas į pamaišymo vožtuvus ir pavaras šildymo sistemose

Šiuolaikinėse šildymo sistemose, ypač tose, kur naudojami energiją taupantys šilumos šaltiniai, tokie kaip saulės kolektoriai ar šilumos siurbliai, efektyvus šilumos srauto valdymas yra itin svarbus. Kai radiatoriai pakeičiami grindiniu šildymu ar naudojami keli šilumos šaltiniai, būtini tampa pažangūs valdymo elementai. Tarp jų svarbią vietą užima pamaišymo vožtuvai ir jiems skirtos elektrinės pavaros.

Pamaišymo vožtuvai, ypač keturių eigų tipas, atlieka esminę funkciją sujungiant katilinės ir šildymo sistemos vamzdynus. Jie reguliuoja temperatūros srautą, maišydami karštą vandenį iš katilo su atšalusiu grįžtamuoju vandeniu, taip užtikrinant optimalią temperatūrą šildymo sistemoje ir apsaugant katilą nuo nepageidaujamų reiškinių, tokių kaip kondensatas ir korozija.

Šiame straipsnyje bus detaliai aptariami keturių eigų pamaišymo vožtuvų veikimo principai, jų tipai, pavarų funkcijos ir svarba moderniose šildymo sistemose, įskaitant tas, kurios naudoja šilumos siurblius ir grindinį šildymą.

Pamaišymo vožtuvų tipai ir jų paskirtis

Šildymo sistemose naudojami įvairūs pamaišymo vožtuvai, tačiau pagrindiniai tipai, atliekantys temperatūros reguliavimo funkciją, yra trieigiai ir keturių eigų vožtuvai.

Trieigiai pamaišymo vožtuvai

Trieigiai pamaišymo vožtuvai dažniausiai naudojami kaip jungtis tarp paduodamo ir grįžtamo vamzdžio. Jie turi termostatinį ventilį, kuris leidžia reguliuoti karšto vandens srautą, maišant jį su grįžtamuoju vandeniu. Šie vožtuvai gali būti naudojami tiek karšto vandens ruošimui, tiek šildymo sistemų reguliavimui.

Pavyzdžiai:

• Trieigis termostatinis karšto vandens pamaišymo vožtuvas TM50-1/2E DN20 HONEYWELL
• Trieigis srauto pamaišymo vožtuvas (be antgalių) DN20 IMI HYDRONIC
• Trieigis termostatinis karšto vandens pamaišymo vožtuvas TVM-H DN20 DANFOSS

Keturias eigų pamaišymo vožtuvai

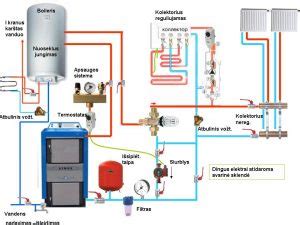

Keturias eigų pamaišymo vožtuvas atlieka sudėtingesnę funkciją, sujungdamas katilinės ir šildymo sistemos vamzdynus. Jis dalį karšto vandens tiekia į šildymo sistemą ir dalį į grįžtamąjį vamzdį. Iš kitos pusės, atšalęs vanduo iš šildymo prietaisų, sumaišomas su karštu vandeniu, ir dalis jo grįžta į katilą, o kita dalis vėl cirkuliuoja šildymo prietaisuose. Šis procesas leidžia palaikyti optimalią katilo temperatūrą ir apsaugoti jį nuo kondensato susidarymo.

Pagrindiniai keturių eigų vožtuvų privalumai šildymo sistemose:

• Katilo efektyvumas ir ilgaamžiškumas: Padeda palaikyti optimalią katilo temperatūrą, apsaugodamas jį nuo kondensacijos bei korozijos.
• Nuostolių mažinimas: Sumažina šilumos nuostolius, užtikrinant efektyvų šilumos paskirstymą.

Pavyzdžiai:

• Ketureigis pamaišymo vožtuvas DN25 GOSHE
• Ketureigis pamaišymo vožtuvas DN32 GOSHE
• Ketureigis pamaišymo vožtuvas VM4 MUT MECCANICA
• Ketureigis pamaišymo vožtuvas LK841 LK ARMATUR

Jei dėl kokių nors priežasčių atsisakoma trieigio ar keturių eigų vožtuvo naudojimo, rekomenduojama konsultuotis su specialistu, kuris gali pasiūlyti alternatyvius sprendimus, atsižvelgiant į individualias sistemos ypatybes.

Elektrinės pavaros pamaišymo vožtuvams

Siekiant automatizuoti šildymo sistemų valdymą, naudojamos elektrinės pavaros. Jos skirtos valdyti srautus perjungiančius vožtuvus, užtikrinant tikslų ir patikimą temperatūros reguliavimą.

Pavarų tipai ir veikimo principai

Pavaros skirstomos pagal veikimo principą, įtampos tipą, sukimo momentą ir veikimo laiką. Dažniausiai naudojamos pavaros veikia su 2 taškų arba 3 taškų signalu, kuris tinka perjungimo arba maišymo funkcijoms atlikti.

• 2 taškų signalas: Dažniausiai naudojamas perjungimo funkcijoms, kai vožtuvas perjungiamas į vieną iš dviejų galinių padėčių.
• 3 taškų arba proporcingas signalas: Naudojamas maišymo funkcijoms, leidžiantis valdyti vožtuvą tarp dviejų galinių padėčių ir palaikyti norimą temperatūrą.

Svarbus pavaros parametras yra jos pilnos eigos laikas. Šis laikas yra reikalingas logikai žinoti, kokios trukmės "impulsais" (pvz., 2s ar 5s) reikia sukti pavarą, kad ji šiek tiek pajudėtų, ir toliau stebėti, kaip kinta temperatūros. Tai leidžia sukurti efektyvų reguliavimą, ypač sistemose, kur laiko intervalai yra svarbūs.

Daugelis pavarų turi galinius jungiklius (end switchers), kurie informuoja logiką apie vožtuvo galinę padėtį. Tai padeda sinchronizuoti pavaros veikimą ir užtikrinti jos tikslią padėtį sistemoje.

Pavarų parinkimo kriterijai

Renkantis pavarą, svarbu atsižvelgti į:

• Vožtuvo parametrus: Jungties dydis (DN), Kvs vertė.
• Sistemos techninius reikalavimus: Reikalingas sukimo momentas ir veikimo greitis.
• Valdymo signalą: 2 taškų, 3 taškų ar proporcingas.
• Įtampą: Dažniausiai 230 V.
• Papildomas funkcijas: Galiniai jungikliai, indikatoriai.

Pavyzdžiai:

• Universali pavara pamaišymo vožtuvui Automix 230 V, 120 s, 10 Nm GOSHE
• Pavara pamaišymo vožtuvui V70, 230 V, 120 s, 7 N/m MUT MECCANICA
• Pavara pamaišymo vožtuvui LK950, 230 V, 280 s, 10 N/m LK ARMATUR
• Pavara pamaišymo vožtuvui Automix LK950, 230 V, 70 s, 5 N/m LK ARMATUR

Šilumos siurbliai ir grindinis šildymas: pamaišymo vožtuvų vaidmuo

Šiuolaikiniai namai vis dažniau naudoja energiją taupančius šilumos šaltinius, tokius kaip šilumos siurbliai, ir atsisako tradicinių radiatorių naudai grindinio šildymo.

Šilumos siurblio instaliacija dažnai turi papildomų šilumos šaltinių, kurie gali šildyti namus šaltesnėmis dienomis. Tokiu atveju, siekiant greitai pakeisti terpės srautą tarp dviejų imtuvų, įrengiamas perjungimo vožtuvas (pvz., ESBE serijos VZD), kurio padėtis valdoma pavaros 2 taškų signalu.

Esant grindiniam šildymui, svarbu pasirinkti efektyvų pamaišymo vožtuvą, tinkamą reikiamai Kvs vertei, jungties DN dydžiui ir funkcijai. Pavara turi būti suderinta su vožtuvo parametrais ir instaliacijos techniniais reikalavimais. Maišymo funkcijai rekomenduojama rinktis pavarą su 3 taškų arba proporcingu signalu.

Tinkamai suplanuota, sumontuota ir naudojama instaliacija su šilumos siurbliu ir grindiniu šildymu yra investicija ilgam tarnavimo laikui.

Dažniausios šildymo sistemų problemos ir jų sprendimai

Šildymo sezono metu gali kilti įvairių problemų, susijusių su sistemos veikimu. Dažniausiai pasitaikančios problemos ir jų sprendimai:

• Burbuliavimas ir cirkuliacijos garsai:

  • Priežastis: Oras sistemoje.
  • Sprendimas: Tinkamai sureguliuoti plėtimosi indo priešslėgį, atsižvelgiant į sistemos aukštį, ir išleisti orą iš sistemos.

• Apsauginio vožtuvo suveikimas prie boilerio:

  • Priežastis: Nėra sumontuoto arba sugedo išsiplėtimo indas, skirtas karštam vandeniui.
  • Sprendimas: Sumontuoti arba pakeisti išsiplėtimo indą karštam vandeniui.

• Katilo aušinimas dėl per šalto grįžtamo vandens:

  • Priežastis: Per didelis temperatūros skirtumas tarp paduodamo ir grįžtamo vandens, dėl ko kaupiasi kondensatas ir korozija.
  • Sprendimas: Įrengti pamaišymo vožtuvą, kuris užtikrina tinkamą grįžtančio vandens temperatūrą (apie 65°C).

• Siurblių užstrigimas ne sezono metu:

  • Sprendimas: Naudoti cirkuliacinius siurblius, valdomus iš valdiklio, turinčius specialias prasukimo funkcijas nuo užstrigimo. Taip pat gali padėti purvo ir oro separatoriai šildymo sistemoje.

Visi šie sprendimai padeda užtikrinti ekonomišką, saugų ir ilgalaikį šildymo sistemos darbą.
