„Renault Megane 4“ modelis buvo gaminamas 2016, 2017, 2018, 2019, 2020, 2021, 2022 ir 2023 metais. Per šį laikotarpį modelis buvo atnaujintas. Šiame straipsnyje pateikiame „Renault Megane 4“ saugiklių ir relių aprašymą su saugiklių dėžės diagramomis, jų išdėstymo vietomis ir nuotraukų pavyzdžiais. Atkreipkite dėmesį į saugiklį, atsakingą už cigarečių pridegiklį.
Saugiklių ir relių paskirtis bei jų skaičius gali skirtis nuo pateiktų ir priklauso nuo pagaminimo metų, elektros įrangos lygio ir regiono, į kurį automobilis buvo pristatytas.
Saugiklių ir relių blokų išdėstymas
„Renault Megane 4“ automobilyje saugiklių blokai yra keleivio salone ir variklio skyriuje.
Keleivio salono saugiklių blokas
Keleivio salone saugiklių ir relių blokas yra po prietaisų skydeliu, kairėje pusėje. Norėdami prie jo prieiti, reikia atidaryti smulkių daiktų stalčių ir paspausti fiksavimo skirtuką, kad jį išimtumėte. Saugiklių blokas atrodys taip, kaip parodyta pavyzdyje.
Keleivio salono saugiklių diagramos ir paskirtis
| Saugiklis | Paskirtis |
|---|---|
| 1 | Atsarginis |
| 2 | 10A daugialypės terpės lizdai 2 (2468) RHD versija |
| 3 | 15A vairuotojo ir keleivio durų centrinis užraktas (140-141) - degalų bako dangtelio variklis (844) |
| 4 | 15A dešinės ir kairės galinės lempos (172-173) - dešinės ir kairės elektrinės išorinės veidrodėliai (2230-2231) - priekabos jungties perjungimo modulis (1971) - dešinės ir kairės priekinių posūkių lemputės (255-256) |
| 5 | 15A bagažinės užraktas (1322) - dešinės ir kairės galinių durų centrinis užraktas (138-139) - viršutinis stabdymo žibintas (639) |
| 6 | Atsarginis |
| 7 | Atsarginis |
| 8 | Atsarginis |
| 9 | 15A galinio valytuvo variklis (211) - dešinės ir kairės galinės priešrūkinės lempos (174-175) |
| 10 | 30A stovėjimo stabdys (1217) |
| 11 | Atsarginis |
| 12 | 15A kintamos amortizacijos sistemos (543) |
| 13 | Išvadas: saugiklių F3, F4, F5 ir F6 maitinimo grandinės keleivio salono saugiklių ir relių bloke (260) |
| 14 | Atsarginis |
| 15 | Atsarginis |
| 16 | 10A prietaisų skydelis (247) |
| 17 | 20A garso signalo relė (229) |
| 18 | 10A diagnostikos jungtis (225) - signalizacija (1838) |
| 19 | 20A priekabos jungties perjungimo modulis (1971) |
| 20 | 10A UCH (BCM) |
| 21 | 20A telemetrijos valdymo blokas (2152) - garso sistema (261) |
| 22 | 10A CD keitiklis (1272) - daugialypės terpės įrangos lizdai (1877) - daugiafunkcinis ekranas (2402) - automatinis stovėjimo stabdys ir kruizo kontrolės/ribotuvo valdymas (2519) |
| 23 | 30A garso stiprintuvas (1917) |
| 24 | 30A stovėjimo stabdžio ECU (1217) |
| 25 | 10A dešinės ir kairės galinės lempos (172-173) - priekabos jungties perjungimo modulis (1971) |
| 26 | Atsarginis |
| 27 | 5A dešinės ir kairės elektrinės veidrodėliai (2230-2231) |
| 28 | Atsarginis |
| 29 | Atsarginis |
| 30 | 15A cigarečių pridegiklis (101) arba priedų lizdai (506) |
| 31 | 15A lizdai papildomai elektros įrangai bagažinės skyriuje (1384) |
| 32 | 10A dvigubo veikimo priekinio stiklo plovimo siurblys (677) |
| 33 | Išvadas: saugiklio (F2) maitinimo grandinės keleivio salono saugiklių ir relių bloke (260) dešiniavairėje versijoje |
| 34 | 40A keleivio salono elektrinis ventiliatorius 1 (1156) |
| 35 | 40A šildomas galinis stiklas (235) |
| 36 | 40A galinės durys |
| 37 | Atsarginis |
| 38 | 15A degalų bako durelių užrakto variklis (844) 10A keleivio pusės daiktadėžės atlaisvinimo variklis (2518) |
| 39 | 10A atidarymo elemento garso signalo blokas (wac) (1920) - oro kondicionavimo valdymo blokas (419) |
| 40 | 7.5A sankabos padėties jutiklis (1057) mechaninės pavarų dėžės modifikacijoje - ekranas ant priekinio stiklo (2400) modifikacijoje su ekranu ant priekinio stiklo, 1 versija - priėmimo žiedas (1618) modifikacijoje su durų užrakinimo ir atrakinimo sistema „laisvų rankų“ režimu 433 MHz dažniu |
| 41 | 7.5A apšvietimas ir salono apšvietimas |
| 42 | 5A dešinės ir kairės elektrinės išorinės galinio vaizdo veidrodėliai (2230-2231) per multiplekso durų matricos valdymą (1667) - priekinių keleivių durų šviesa (1752) - durų šviesa |
| 43 | 5A ABS ir/arba trajektorijos stabilizavimo sistema (1094) - stabdžių žibinto jungiklis (160) |
| 44 | Atsarginis |
| 45 | 7.5A lietaus ir saulės spinduliuotės intensyvumo jutiklis (1415) - salono oro temperatūros jutiklis (1872) - kairės ir dešinės vidaus apšvietimo kupolai (328-329) - veidrodėlio apšvietimo lempos saulės skydelyje (541) - veidrodėlio lempos vairuotojo saulės skydelyje (588) - salono lempa ant galinio skersinio (300) |
| 46 | 25A vairuotojo elektros lango variklis (203) |
| 47 | 25A keleivio elektros lango variklis (204) |
| 48 | 30A panoraminis stogas (304) |
| 49 | 25A galinio kairiojo elektros lango variklis (202) |
| 50 | 25A galinio dešiniojo elektros lango variklis (201) |
| 51 | 25A priekinės dešinės sėdynės atminties ECU (2576) |
| 52 | 15A galinės sėdynės atlenkimo jungiklis |
| 53 | 25A priekinės kairės sėdynės padėties atminties ECU (2567): priekinės kairės sėdynės juosmens atramos reguliavimo variklis (2564) - priekinės kairės sėdynės juosmens atramos reguliavimo variklis 2 (2565) |
| 54 | 40A priekinio stiklo valytuvo variklis |
| 55 | 40A priekinio stiklo valytuvo variklis |
| 56 | Išvadas: saugiklio F38 maitinimo grandinė keleivio salono saugiklių ir relių bloke (260) |
| 57 | 30A galinio salono ventiliatorius |
| 58 | 15A galinės kairės ir dešinės sėdynės pagalvėlių šildymo elementai (2423-2424) - šildomi galinių kairiųjų ir dešiniųjų sėdynių valdikliai (2120-2121) |
| 59 | 20A priekinės kairės sėdynės padėties atminties ECU (2567) - priekinės dešinės sėdynės padėties atminties ECU (2576) - priekinės kairės ir dešinės sėdynės pagalvėlių šildymo elementai (987-988) - priekinės kairės ir dešinės sėdynės šildytuvo ECU (985-986) |
| 60 | 7.5A šildomo vairo valdymas (2483) - kruizo kontrolės ir oro pagalvių jungiklis (689) |
| 61 | Išvadas: maitinimo relė Nr. 2 po užvedimo jungiklio (ap2) (752) keleivio salono saugiklių ir relių bloke (260-4) |
| 62 | Išvadas: saugiklių maitinimo grandinės (F16-F17-F18-F19-F35) keleivio salono saugiklių ir relių bloke (260-1) |
Už cigarečių pridegiklio veikimą atsakingas 30 numerio 15A saugiklis.
Keleivio salono relių paskirtis
| Relė | Paskirtis |
|---|---|
| A | 70A RELĖ 1 „+“ AKUMULIATORIUS SU IŠJUNGIMU PALEIDIMO METU (1760) |
| B | 70A PAVĖLUOTO ATSILIEPIMO AKUMULIATORIAUS + RELĖ (BE IŠJUNGIMO PALEIDIMO METU) (1762) |
| C | RELĖ: REZERVUOTA |
| D | RELĖ: REZERVUOTA |
| F | 40A ŠILDOMO GALINIO LANGO RELĖ (235) |
| G | 20A GARSO SIGNALO RELĖ (229) |
| H | 20A VAIRO ŠILDYMO RELĖ (2499) |
Atskiras papildomas apsaugos elementas, pavyzdžiui, papildomo šildytuvo relė ir priekinio stiklo šildymo relė, gali būti montuojamas už bloko ribų.
Variklio skyriaus saugiklių blokai
Variklio skyriuje, po variklio gaubtu, gali būti įrengti 3 saugiklių ir relių blokai, uždengti apsauginiais dangčiais.
Variklio skyriaus saugiklių bloko schema ir paskirtis
Patikrinkite informaciją su diagramomis, atspausdintomis ant bloko dangtelio.
| Žymėjimas | Paskirtis |
|---|---|
| 1 | 10A variklio šildymo sklendė (2232), įpurškimo kompiuteris (120) |
| 2 | 15A ECU ir degalų įpurškimo relė (pakaitinimas) |
| 3 | 15A įpurškimas |
| 4 | 10A degalų įpurškimas (120) ir variklio grandinės |
| 5 | 15A variklio valdymas |
| 6 | 15A papildomo šildymo relės 1 ir 2 (1067-1068) plokštėje (1067), automatinis stovėjimo stabdžio valdymas ir greičio reguliatorius / greičio ribotuvas (2519), pavarų perjungimo režimo jungiklis (129), pavarų svirties padėties indikatorius (1129), automatinio stovėjimo stabdžio kompiuteris (1217), stovėjimo monitoriaus ECU (1222), galinio vaizdo veidrodėlis (1340), saugos diržų įspėjimo blokas (1601), priekinės kameros ECU (2236), ribotuvo ir kruizo kontrolės jungiklis (1081), galinio lango šildymo relės valdymas (235) keleivio salono saugiklių ir relių bloke (260), kairiojo ir dešiniojo priekinių žibintų nuotolio valdymo varikliai (537-538) |
| 7 | 15A A/C kompresoriaus sankaba (171) |
| 8 | 30A ABS ir/arba ESP (1094) |
| 9 | 15A oro kondicionavimo šaldymo skysčio siurblys (2084) |
| 10 | 30A priekinio stiklo valytuvo variklis (212) |
| 11 | 20A degalų lygio jutiklis, degalų temperatūra, degalų siurblys |
| 12 | 30A starteris |
| 13 | 10A transmisijos kompiuteris |
| 14 | 5A elektriniam vairo stiprintuvui (1232), stabdžių žibinto jungikliui (160), 4 ratų vairavimo ECU (1663) |
| 15 | 5A įpurškimo kompiuteris (120), nuotolinio savaiminio reguliavimo reguliatoriaus valdymo blokas (2037) |
| 16 | 10A vairo užraktas (1088), vairo kampo jutiklis (583), oro pagalvių/įtempiklių ECU (756) |
| 17 | 10A mechaninė pavarų dėžė/atbulinės eigos šviesos relės neutralios padėties jutiklis (1109), degalų šildytuvo relės valdymas (450), atbulinės eigos šviesos relė |

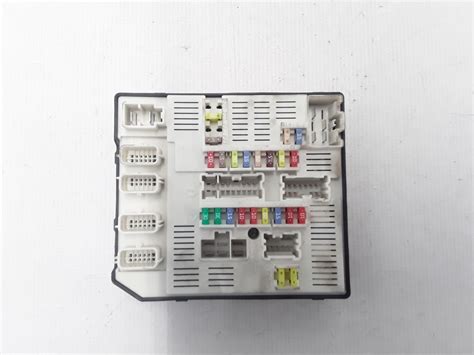

Variklio skyriaus saugiklių ir relių blokas
| Žymėjimas | Paskirtis |
|---|---|
| F1 | Rezervas |
| F2 | Rezervas |
| F3 | Rezervas |
| F4 | 20A priekinių žibintų apiplovimo siurblio relė |
| F5 | 80A šildomas priekinis stiklas |
| F6 | 40A visų ratų pavaros valdymo blokas (1663) |
| F7 | 70A saugiklio maitinimo grandinė (F57-F58-F59-F60) bloke |
| A | Priekinių žibintų apiplovimo relė |
| B | Rezervas |
Dar vienas saugiklių blokas variklio skyriuje, kurio schema ir paskirtis pateikiama žemiau:
| Žymėjimas | Paskirtis |
|---|---|
| F1 | 30A įpurškimas (120) automatinės pavarų dėžės stovėjimo kaiščio mechanizmas (2372) |
| F2 | 15A automatinės pavarų dėžės valdymo blokas |
| F3 | 30A degalų šildytuvas su vandens jutikliu degaluose (1866) Degalų įpurškimo ECU (120) |
| F4 | 40A apsaugos ir perjungimo blokas (1337) |
| F5 | 70A pakaitinimo ECU (257) Degalų įpurškimo ECU (120) |
| F6 | 50A automatinė pavarų dėžė (119) |
| F7 | 60A ventiliatorius (188) |
| F8 | 70A šildymo valdymo blokas (1550) |
| F9 | 70A papildomo šildytuvo sąsajos blokas (1550) |
| A | Atbulinės eigos šviesos relė |
| 450 | Degalų šildytuvo relė |
| 597-3 | Nuotolinio variklio paleidimo relė (2619) |
| B | Įpurškimo siurblio relė (2523) |
| D | Purkštuko relė |
| E | Purkštuko relė |
Galios saugiklių blokas
Šis galios saugiklių blokas paprastai montuojamas šalia akumuliatoriaus ir yra prijungtas prie jo teigiamo gnybto.
| Žymėjimas | Paskirtis |
|---|---|
| F1 | 60A elektrinis vairo stiprintuvas (1232) |
| F2 | 100A papildomas salono šildymas (1113) |
| F3 | 80A saugiklių ir relių maitinimo grandinės |
| F4 | 40A ABS-ESP (1094) |
| F5 | 100A saugiklių ir relių maitinimo grandinės |
| F6 | 100A saugiklių ir relių maitinimo grandinės |
| F7 | 300A starteris, generatorius |
