Kiekvieną vėdinimo sistemą sudaro pagrindiniai jos elementai: rekuperatorius, ortakiai, kolektorinės (oro paskirstymo) dėžės, padavimo ir ištraukimo difuzoriai ir kiti. Rekuperacija - tai mechaninio vėdinimo pavadinimas, kuris papildomai leidžia atgauti energiją iš ištraukiamo oro.
Rekuperatoriaus užduotis - perduoti iš ištraukiamo oro (vasarą vėsaus, žiemą šilto) išgautą energiją ir panaudoti ją šviežiam įeinančiam orui šildyti. Didžiausias rekuperacijos privalumas, be švaraus ir gaivaus oro, yra galimybė sutaupyti energiją, kurią šildymo sistema pagamina norėdama užtikrinti komfortišką temperatūrą.
Naujesnės statybos technologijos daro namus sandaresnius, todėl reikia ne tik gravitacinio, bet ir mechaninio vėdinimo. Geros ventiliacijos trūkumas namuose neigiamai veikia sveikatą ir gerovę, sukeldamas vadinamąjį sergančio pastato sindromą.
Rekuperatorius - sistemos širdis
Rekuperatorius yra svarbiausia rekuperacinės vėdinimo sistemos dalis. Jis užtikrina, kad į patalpą grįžtų iki 95% su ištraukiamu oru išeinančios šilumos. Buitiniai rekuperatoriai gaminami skirtingų galingumų, nuo 150 m³/h iki 700 m³/h, o jo dydis parenkamas pagal reikalingą vėdinti patalpų plotą. Šilumos atgavimo koeficientas parodo, kokia dalis šilumos yra atgaunama.
Ventiliatoriaus traukiamas oras iš patalpos perduoda dalį savo šilumos šilumokaičio plokštelėms, kurios vėliau šiluminę energiją atiduoda orui, keliaujančiam iš lauko. Rekuperatorius vienu metu veikia dviem kryptimis - patalpose esantį panaudotą orą ištraukia iš patalpų, tuo pačiu metu į patalpas įpučia šviežią orą iš lauko. Į patalpas tiekiamas oras keliaudamas per rekuperatoriuje esantį šilumokaitį yra pašildomas ar atvėsinamas (priklausomai nuo temperatūros poreikio).
Rekuperatoriaus pagalba oras taip pat filtruojamas - sulaikomos nepageidaujamos kietosios dalelės, palaikomas geram mikroklimatui tinkamas oro drėgmės lygis.
Rekuperatorių tipai
- Entalpiniai rekuperatoriai: Pagaminti pasitelkiant antibakterinę polimerinę membraną, kuri sulaiko smulkiausius vandens lašelius, todėl grąžina į patalpą drėgmę.
- Plokšteliniai rekuperatoriai: Visiškai atskiria oro srautus, todėl į patalpas negrįžta kvapai. Žiemą, esant ypač žemai lauko temperatūrai, šie rekuperatoriai papildomai pašildomi tam, kad stabiliai veiktų ir neužšaltų. Šie rekuperatoriai į patalpas nesugrąžina drėgmės ir yra gaminami iš plastiko arba aliuminio.
- Rotaciniai rekuperatoriai: Oras iš dalies susimaišo, todėl nėra užtikrinamas visiškas kvapų panaikinimas. Šie rekuperatoriai grąžina į patalpas dalį drėgmės, nes veikia regeneracijos principu, kai vyksta ne tik šilumos, bet ir oro masės mainai. Jie neišsausina patalpų oro ir jiems nereikalingas kondensato nuvedimas ar apsauga nuo užšalimo žiemą. Projektinis "Systemair" rotacinių rekuperatorių efektyvumas yra 85 proc., jie veikia esant iki -20 laipsnių C lauko oro temperatūrai.
Gyvenamosios paskirties patalpoms daugiausia naudojami rotaciniai arba plokšteliniai rekuperatoriai. Svarbiausi parametrai renkantis yra šilumos grąžinimo procentas ir drėgmės atgavimas. Šilumos atgavimo požiūriu efektyvesni yra plokšteliniai rekuperatoriai, tačiau jie gali turėti problemų dėl užšalimo. Plokštelinio tipo rekuperatoriai su ledo atitirpinimu ir kondensato nuvedimu daugiau naudojami dideliuose pramoniniuose, gamybos objektuose.

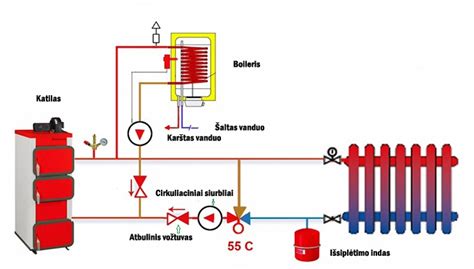

Šilumokaitis
Šilumokaitis - tai įrenginys, kuris perduoda šilumą iš šiltesnio oro srauto, pratekančio pro jį, šaltesniam arba atvirkščiai. Šilumokaičiai yra gaminami iš aliuminio, vario, plastiko, celiuliozės, keramikos - tai medžiagos, kurios greitai priima šilumą ir ją atiduoda. Naudojant plokštelinį šilumokaitį „Oras-Oras“ yra labai veiksmingas ir nebrangus būdas sumažinti šildymo arba vėsinimo išlaidas gamybos procesuose arba vėdinant gyvenamąsias patalpas. Šilumokaityje tiekiamas ir ištraukiamas oras yra sukryžiuojamas priešingomis oro srovės kryptimis.
Kiti rekuperatoriaus komponentai
- Triukšmo izoliacija: Rekuperatorių korpusai gaminami iš skirtingų medžiagų. Medžiagiškumas lemia rekuperatoriaus triukšmo sklaidą. Gyvenamosiose patalpose triukšmo lygis, kurį skleidžia vėdinimo sistema, turi siekti ne daugiau kaip 40 dBA dieną ir 30 dBA naktį.
- Rekuperatoriaus filtrai: Dažniausiai rekuperatoriuose naudojami filtrai yra G4 arba F7 klasės. Kada keisti filtrą, dažniausiai informuoja įrenginio valdiklis.
- Ventiliatoriai: Rekuperatorius turi įdiegtus ventiliatorius tam, kad šis įrenginys tiektų ir ištrauktų orą iš patalpų, naudojant ortakius. Modernios EC technologijos ventiliatorių varikliai ženkliai taupo elektros energiją, sumažindami sąnaudas iki 50 proc.
- Rekuperatoriaus valdiklis: Šiuolaikiniuose rekuperatoriuose naudojami įvairūs valdikliai, nuo paprasčiausio mechaninio įjungimo/išjungimo iki pilnai programuojamų ir valdomų per WIFI tinklą. Pavyzdžiui, sieninis, lietimui jautrus valdymo pultelis su pilnomis programavimo savybėmis. Galima nustatyti ventiliacijos režimus kiekvienai savaitės dienai atskirai pasirinkus veikimo valandas, pašildytuvo ar šildytuvo valdymą. Galimybė valdyti vėdinimą nuotoliniu būdu su išmaniuoju įrenginiu ir matyti oro kokybę patalpose nebūnant namie. Oro padavimo ir oro ištraukimo ventiliatorių greičio reguliavimas 1% žingsniu, papildomų signalų valdymas, sužadinimas nuo judesio, CO2, drėgmės ar šviesos jutiklių.
Supraskite regeneracinį stabdymą!
Ortakiai - oro cirkuliacijos keliai
Kokybiški, sertifikuoti antibakteriniai ortakiai garantuos, kad į patalpas pateks švarus ir sveikatai grėsmės nekeliantis oras. Pagal patalpų galimybes, galima rinktis iš lanksčių (polimerinių) arba cinkuotų ortakių, kurie skiriasi savo savybėmis ir diametru. Ortakius montuoti galima pačioje patalpoje (lubose ar, rečiau, grindyse) ar iš palėpės.
Vėdinimo sistemoms skirti ortakiai gaminami iš cinkuoto arba nerūdijančio plieno, aliuminio, plastiko. Ortakiai gali būti lankstūs arba nesilankstantys, tiesūs. Jų forma gali būti apvali, stačiakampė arba ovalo. Individualiuose namuose ir butuose dažniausiai naudojami lankstūs gofruoti PVC arba cinkuoto plieno skardos apvalūs (gali būti ovalūs arba keturkampiai) ortakiai.
Ortakių tipai ir savybės
- Lankstūs ortakiai: Lankstūs ortakiai užima mažiau vietos, tačiau juose būna didesnis oro pasipriešinimas, todėl reikalingas rekuperatoriaus galios rezervas. Tai ortakių sistema susidedanti iš plastikinio lankstaus ortakio, kurio išorės diametras yra 75 mm, jis sujungia kolektorių ir registrinę dėžutę, į kurią įmontuojamas difuzorius oro tiekimui arba ištraukimui. Vidinis ortakių paviršius turi būti antistatinis.
- Skardiniai ortakiai: Vertinami dėl mažesnių oro slėgio nuostolių, tai savo ruožtu generuoja didesnius oro srautus ir mažesnes energijos sąnaudas. Tačiau jiems pravesti reikia daugiau vietos.
Ortakiai tvirtinami su montavimo juostomis iš nerūdijančio plieno arba specialiais laikikliais ar sąvaržomis. Horizontalių ir vertikalių ortakių tvirtinimo taškai prie statybinių konstrukcijų daromi kas 3-4 metrai. Ortakio geometrinės ašies nuokrypis nuo vertikalės neturi viršyti 2 mm / 1 m ilgio atkarpai. Ortakiai prie ventiliatorių turi būti jungiami su minkštais intarpais. Virš stogo iškeliami oro šalinimo ortakiai turi būti su pritvirtintomis konsolėmis, sandarinami hermetiku (gumine juosta).
Kolektorinės (oro paskirstymo) dėžės
Kolektorius naudojamas sujungti visus oro padavimo ir ištraukimo ortakius su rekuperatoriumi. Tai labai gerai slopinanti garsą ir paskirstanti oro srautą ortakių sistema.
Vėdinimo difuzoriai ir grotelės
Ventiliacijos difuzoriaus funkcija yra tiekiamo arba ištraukiamo oro paskirstymas patalpose. Difuzoriai yra kiekvienos vėdinimo sistemos dalis ir patalpų dizaino elementas. Oras į patalpas paduodamas padavimo difuzorių-plafonų pagalba. Šių difuzorių dydis ir išpučiamo oro kiekis bei temperatūra parenkami taip, kad žmonių buvimo zonoje oro greitis neviršytų 0,15-0,2 m/s. Iš patalpos oras ištraukiamas per oro ištraukimo difuzorius. Oras iš lauko paimamas per angą fasado sienoje, šalinamas oras per lauko groteles fasado sienoje.
Automatinis valdymas
Rinkdamiesi įrangą, galite pasirinkti ir jos funkcionalumą. Rinkoje vis populiaresni automatiniai sprendimai, papildyti CO2, drėgmės ir oro kokybės matuokliais, kuriuos galima užprogramuoti veikti pagal jūsų gyvenimo ritmą.
Profesionalai pritaikys kiekvieną iš šių elementų, kad patenkintų Jūsų ir Jūsų namiškių poreikius. Efektyvų ir kokybišką rekuperatoriaus darbą gali garantuoti automatika.
Vėdinimo sistemos projektavimas
Vėdinimo sistemą projektuoja specialistai, apskaičiuodami reikiamus oro kiekius ir srautus. Pagrindiniai duomenys, kurie reikalingi ŠVOK (šildymo, vėdinimo, oro kondicionavimo) specialistui, rengiančiam vėdinimo projektą, yra patalpų paskirtis, veiklos pobūdis ir žmonių skaičius, pastato tūris, plotas. Taip pat vertinama pastato padėtis, šiluminės, orinio sandarumo, architektūrinės ir konstrukcinės ypatybės, šilumos, drėgmės, teršalų išsiskyrimas bei kiti faktoriai.
Vėdinimo įrenginio galingumas namui ar butui supaprastintai gali būti apskaičiuojamas pagal formulę: A (kv.m) x h (m) x 0,7 (1/h), kur A - patalpos plotas, h - aukštis. Tačiau tai supaprastintas variantas, projektuotojai atsižvelgia į daugiau faktorių, svarbiausi yra veiklos pobūdis ir žmonių skaičius.
Projektavimo nuostatos

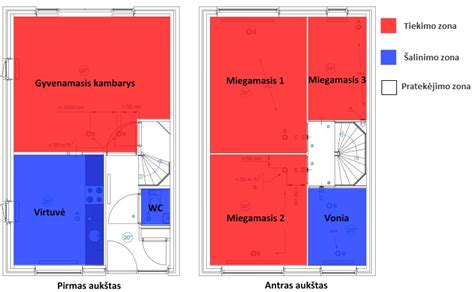

Ventiliacijos projekte patalpos suskirstomos į oro tiekimo ir šalinimo zonas. Šviežias oras visada turi būti tiekiamas į gyvenamąsias zonas (svetainė, darbo, vaikų kambariai, miegamieji). Iš šių zonų oras turi tekėti per pratekėjimo zonas (koridoriai, laiptinės, holai, tambūrai) į labiau užterštas, drėgnas zonas (virtuvė, vonia, WC), iš kurių oras yra pašalinamas. Rekomenduojama, kad tiekimo bei šalinimo ortakiai į šias zonas būtų kiek įmanoma trumpesni.
Mikroklimato ir oro kokybės parametrų palaikymo tikslumas nustatomas pagal patalpų aplinkos kokybės kategoriją: aukšta (A), vidutinė (B) arba pakankama (C). Šios kategorijos gali skirtis priklausomai nuo metų laiko.
| Kategorija | Virtuvė (šalinamas oras, l/s) | Vonia, tualetas (šalinamas oras, l/s) | Gyvenamosios patalpos (tiekiamas oras, l/s/m²) |
|---|---|---|---|
| A | 15 | 12 | 0,38 |
| B | 10 | 8 | 0,28 |
| C | 7 | 6 | 0,22 |
| Metų periodas | Oro temperatūra (°C) | Santykinė drėgmė (%) | Oro greitis (m/s) |
|---|---|---|---|
| Šaltasis | 22 ± 2 | 40-60 | iki 0,15 |
| Šiltasis | 24,5 ± 1,5 | 40-60 | iki 0,25 |
Oro judrumo charakteristika gyvenamosiose patalpose, išskyrus tualetą, turi būti 2. Kad įsivaizduotume, ką tai reiškia praktiškai, pavyzdžiui, oro judrumas sporto salėse turi būti 4.
Komercinės, gamybos, biurų paskirties pastatams taikomi kiti vėdinimo sistemos reikalavimai, projektuotojai turi atsižvelgti į patalpų paskirtį ir veiklos pobūdį jose, kitaip nei gyvenamosios patalpose skaičiuojami oro srautai, parenkami galingesni vėdinimo įrenginiai.

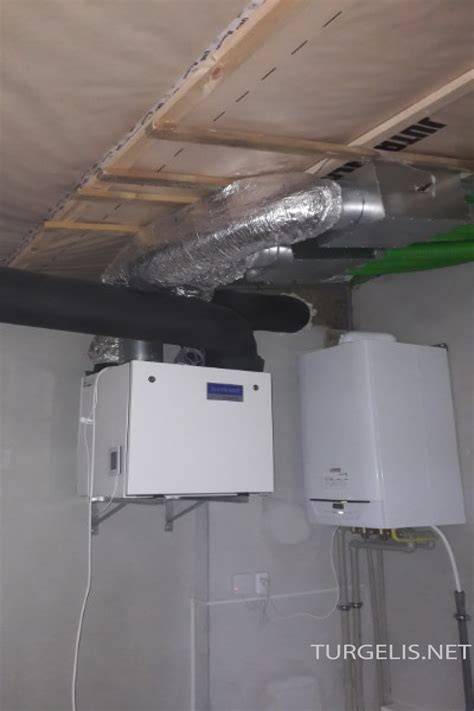

Rekuperacinės sistemos montavimas
Vėdinimo įrenginį rekomenduojama montuoti atskiroje patalpoje ant lygaus ir kieto paviršiaus su vibroizoliacine tarpine. Rekomenduojama ortakius prie vėdinimo įrenginio jungti per elastinę jungtį. Įrengiant rekuperatorių nepamirškite, kad reikalingas elektros lizdas. Vėdinimo įrenginį reikia jungti į elektros lizdą su įžeminimu, atitinkantį elektrosaugos reikalavimus.
Geriau, jei oro paėmimo ir šalinimo ortakiai iš karto gamykliškai izoliuoti. Jei reikia, ventiliatorių skleidžiamo triukšmo slopinimui numatomi triukšmo slopintuvai.
Prie rekuperacijos įrenginio turi būti numatytas priėjimas, reikalingas aptarnavimui ir gedimams šalinti. Prieš įrenginio aptarnavimo skydą turi būti paliktas ne mažesnis kaip 60 cm tarpas. Vėdinimo įrenginys gali būti montuojamas po pakabinamomis lubomis arba ant sienos. Kabinant įrenginį vibroizoliacinės tarpinės irgi reikalingos. Pakabinamose lubose turi būti numatytas priėjimas prie prietaiso.
Pramoninis vėdinimas
Šiuolaikiniuose pramonės objektuose, biuruose, sandėliuose vėdinimas paprastai projektuojamas su šilumogrąža. Ar reikalinga šilumogrąža, priklauso nuo užsakovo ir vykdomos veiklos, nes pramoninės rekuperacinės sistemos reikalauja gana didelių investicijų, bet sumažina eksploatacines sąnaudas.
Rekuperacija plačiai naudojama maisto pramonėje, kur paprastai būna dideli šilumos išsiskyrimai ir vėdinimo sistemomis šalinama šiluma rekuperacijos dėka grąžinama karšto vandens ruošimui, nes ir karšto vandens poreikiai būna paprastai dideli.
Gamybos ir administracinių patalpų vėdinimui įrengiamos daug galingesnės sistemos nei gyvenamosios paskirties pastatuose. Vėdinimo intensyvumą apibrėžia procesai, vykstantys patalpose: šlapi ar sausi, teršalų, šilumos, drėgmės išsiskyrimai ir pan.
Šiluminio komforto ir pakankamos šiluminės aplinkos parametrus darbo patalpose nustato higienos norma HN 69:2003 „Šiluminis komfortas ir pakankama šiluminė aplinka darbo patalpose. Parametrų norminės vertės ir matavimo reikalavimai". Joje nurodoma temperatūra, santykinis drėgnis ir oro judėjimo greitis, priklausomai nuo darbo sunkumo, pobūdžio. Vėdinimo intensyvumas tiesiogiai priklauso nuo technologinių procesų.
