Reduktoriai su Rankine Pavara: Išsami Informacija

Pavarų reduktorius, dar žinomas kaip greičio reduktorius, yra esminis energijos perdavimo sistemų komponentas. Tai transmisijos komponentas, sudarytas iš daugybės pavarų, kuris pakeičia didelio greičio, mažo sukimo momento įvestį iš variklio į mažo greičio ir didelio sukimo momento išvestį, užtikrinant, kad mechaninė įranga veiktų efektyviai, sklandžiai ir tiksliai.

Greičio reduktoriaus paskirtis ir funkcijos

Reduktorius yra gana tiksli mašina, kurios pagrindinis naudojimo tikslas yra sumažinti greitį ir padidinti sukimo momentą. Jo veikimas tiesiogiai veikia šiuolaikinių mašinų tikslumą, energijos vartojimo efektyvumą ir veikimo patikimumą. Pagrindinės reduktoriaus funkcijos apima:

• Greičio keitimas: pakeičia jėgos mašinos išėjimo greitį (lėtėjimą, padidinimą ar keitimą), kad jis atitiktų darbo organizacijos darbo poreikius. Paprastai keturių polių variklio greitis yra 1400 aps/min, tačiau darbo mašina gali nereikalauti tokio didelio greičio. Reduktorius leidžia sumažinti šį greitį.
• Sukimo momento keitimas: pakeičia jėgos mašinos sukimo momentą, kad jis atitiktų darbo mechanizmo reikalavimus. Esant pastoviai galiai ir efektyvumui, greitis ir sukimo momentas yra atvirkščiai proporcingi. Sumažinus greitį, gaunamas didesnis sukimo momentas, leidžiantis varikliu varžyti didesnes darbo mašinas.
• Judesio formos keitimas: pakeičia jėgos mašinos judesio formos išvestį į judesio formą, reikalingą darbiniam mechanizmui (pvz., pakeičia sukimosi judesį į tiesią liniją arba atvirkščiai).
• Galiaus perdavimas: jėgos mašinos mechaninę energiją perkelia į kelis darbo mechanizmus, arba kelių jėgos mašinų mechaninę energiją perkelia į vieną darbo mechanizmą.
• Komutavimas: reduktorius gali patenkinti komutavimo poreikius, ypač kai mašinų ir įrangos montavimo forma yra speciali dėl vietos ar kitų priežasčių.
• Kitos specialios funkcijos: apima mašinos surinkimą, montavimą, priežiūrą ir saugą.

Greičio reduktorių klasifikacijos ir tipai

Reduktoriai skirstomi pagal transmisijos tipą ir pavarų geometriją. Pagrindiniai tipai yra planetiniai, sliekiniai, cilindriniai ir kūginiai reduktoriai. Kiekvienas pavarų reduktorius turi savo privalumų ir trūkumų, todėl svarbu pasirinkti tinkamiausią pagal numatytą paskirtį.

Cilindriniai reduktoriai

Cilindriniai reduktoriai yra plačiai naudojami kaip bendrosios paskirties sunkiųjų mašinų transmisijos įtaisai. Jie remiasi lygiagrečiomis arba kryžminėmis cilindrinėmis pavaromis, kad efektyviai perduotų judesį ir galią. Šie reduktoriai paprastai naudoja evoliucinius dantų profilius, kurių modulių diapazonas yra 2-20 mm. Tikslumo lygis atitinka GB/T 10095.2-2008 standartą, svyruojantį nuo 7 iki 5 klasės. Atliekant didelius darbus, tikslaus šlifavimo krumpliaračiai (5 klasė) sumažina sąlyčio įtampą ir padidina patvarumą. Tačiau jie mažiau tinka kompaktiškoms arba mažai triukšmingoms aplinkoms (žemiau 75 dB).

R serijos bendraašių sraigtinių pavarų reduktorius

Gaminamas pagal tarptautinius techninius reikalavimus ir turi didelį technologinį turinį. Šio tipo reduktoriai pasižymi šiomis savybėmis:

• Taupanti vietą, patikima ir patvari, didelė perkrovos galia, galia iki 132 kW.
• Mažas energijos suvartojimas, našumas yra geresnis, o reduktoriaus efektyvumas siekia 95% ar daugiau.
• Maža vibracija, mažas triukšmas ir didelis energijos taupymas.
• Krumpliaračio paviršiuje naudojamos aukštos kokybės kalto plieno medžiagos, standi ketaus dėžė ir aukšto dažnio terminis apdorojimas.
• Tikslus apdirbimas užtikrina veleno lygiagretumą ir guolių reikalavimus. Reduktoriuje, sudarančiame sraigtinės pavaros perdavimo mazgą, yra įvairių tipų varikliai, sujungti į mechatroniką, kuri visiškai garantuoja gaminio kokybės charakteristikas.

Kūginiai reduktoriai

Kūginės pavaros reduktoriai yra skirti pakeisti jėgos perdavimo kryptį, paprastai 90°. Tarp jų spiralinės kūginės krumpliaračiai, pvz., pagaminti iš Gleason Gear, pasižymi puikiu glotnumu ir didesniu dantų kontakto greičiu (iki 80 %). Jie naudoja tikslaus apdirbimo ir paviršiaus modifikavimo technologijas, kad sumažintų įtempimą dantų kraštuose ir pagerintų stabilumą. Dauguma korpusų yra pagaminti iš ketaus HT300, todėl užtikrinamas didelis standumas ir ≤0,05 mm/m bendraašiumo paklaida. Kadangi kūginės krumpliaračiai veikia esant dideliam įtempimui, joms reikia aukštos kokybės tepalų (ISO VG 220-460). Periodinis tarpo koregavimas naudojant specializuotus įrankius, pvz., dantų storio apkabas ir ciferblato indikatorius, yra būtinas. Nors tai padidina priežiūros išlaidas, efektyvumas ir tikslumas pateisina investicijas. Kūginio reduktoriaus savybės: erdvės taupymas, patikimumas ir patvarumas, didelė perkrovos talpa, galia iki 200 kW, mažas energijos suvartojimas, geresnis veikimas, lėtėjimo efektyvumas iki 95%, maža vibracija, mažas triukšmas, standi ketaus dėžutė, aukšto dažnio šilumos apdorojimas paviršius. Po precizinio apdirbimo jis sudaro spiralinį pavarą ir kūginę pavarą.

Pagrindinis kūginių pavarų reduktorių bruožas yra jų kampinis alkūnė, leidžianti vartotojui pakeisti mašinos sukimosi sistemą. Tai leis pereiti iš šoninės sukimosi sistemos į išilginio sukimosi sistemą. Kūginio pavarų reduktoriaus struktūra yra kompaktiška. Jie taip pat yra tvirti ir gali valdyti daug galios. Todėl, jei reikalingas didelis sukimo momentas, rekomenduojama rinktis šią technologiją. Jie yra tvirti ir gali būti naudojami su trifaziais asinchroniniais varikliais arba sinchroniniais ar asinchroniniais servo varikliais. Kūginiai pavarų reduktoriai yra labai tylūs ir patogūs naudoti. Be to, jie užtikrina aukštą našumo lygį ir taupo energiją. Tačiau jų veikimo lygis vis dar yra žemesnis nei planetos reduktoriaus. Kūginiai pavarų reduktoriai taip pat yra labai brangūs ir sunkiai prižiūrimi. Paprastai kūginiai pavarų reduktoriai naudojami didelės galios konvejeriuose, taip pat mobiliosioms mašinoms, naudojamoms žemės ūkyje ar valstybinėje inžinerijoje.

Planetiniai reduktoriai

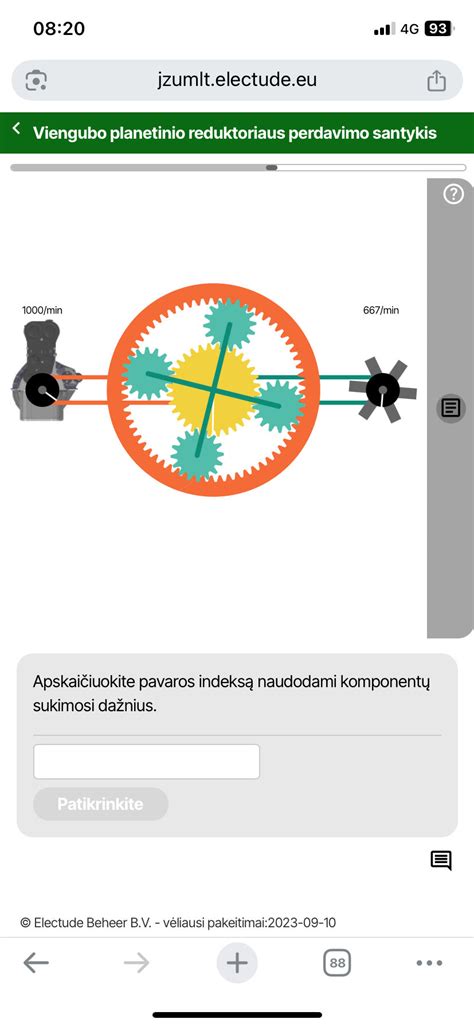

Planetiniai pavarų reduktoriai, dar žinomi kaip greičio reduktoriai, yra transmisijos komponentai, sudaryti iš daugybės pavarų. Tai mechaninis įtaisas, kurį sudaro saulės pavara (centruota ir perduoda sukimo momentą), planetinės pavaros (sukasi aplink saulės pavarą) ir žiedinė pavara (apgaubia planetinę ir saulės pavarą). Paprastai 3-6 planetinės pavaros, užtikrinančios subalansuotą sukimo momento perdavimą. Šiais laikais planetiniai reduktoriai yra plačiai naudojami įvairiose pramoninėse mašinose, siekiant didelio efektyvumo ir stabilumo.

Planetinio reduktoriaus privalumai perduodant energiją:

• Didelis efektyvumas: tipiškas planetinio reduktoriaus efektyvumo praradimas yra tik 3% kiekviename etape. Planetiniai krumpliaračiai yra visiškai ir nuolat sujungiami tinkleliu, todėl nėra galimybės susidurti su pavara ar iš dalies sugadinti krumpliaračio dantis. Visiška ir pastovi sujungimo funkcija taip pat leidžia automatiškai ir greitai keisti pavaros santykį nenutraukiant energijos srauto.
• Didesnis stabilumas: dėl tolygaus masės pasiskirstymo ir padidėjusio sukimosi standumo, planetinės pavarų dėžės išdėstymas taip pat sukuria didesnį stabilumą.
• Kompaktiškas: planetinė pavarų dėžė turi bendrą ašį, palyginti su tradicine įranga, kompaktiška konstrukcija. Atlenkimas: ≤3 lanko min. (tikslumo laipsnis), ≤10 lanko min.
• Didesnis sukimo momento tankis: kuo daugiau planetos pavarų sistemoje, tuo didesnis sukimo momento tankis. Kuo didesnė keliamoji galia, tuo stipresnė yra keliamoji galia.
• Ekonomiškas efektyvumas: konkurencinga, didelė radialinė apkrova, palyginti su kitomis pavarų parinktimis. Nors sąnaudos yra 2-3 kartus didesnės nei lygiaverčių cilindrinių reduktorių, dėl jų efektyvumo, tikslumo ir kompaktiško dydžio jie yra neįkainojami automatizuojant ir robotikoje.

Planetiniai reduktoriai rekomenduojami programoms, kurioms reikalingas didelis pagreitis (robotika) ir mažas greitis, bet didelis sukimo momentas (pramoninės rotacinės krosnys). Jie taip pat plačiai naudojami apdirbimo centruose ir kitose staklėse, taip pat mobilioje mašinoje, skirtoje viešajam ir žemės ūkio darbui.

Sliekiniai reduktoriai

Sliekinės pavaros reduktoriuose naudojamas sliekinis (varžtinis velenas), sujungtas su sliekiniu ratu (bronzinė pavara), kad būtų pasiektas didelis sumažinimo koeficientas kompaktiškoje konstrukcijoje. Sliekinės pavaros reduktorius turi vertikalius įvesties ir išvesties velenus. Jie dažnai naudojami programose, kurioms reikia labai didelio pavarų santykio. Sliekinės pavarų reduktoriaus mechanizmas yra negrįžtamas, tai reiškia, kad sliekinė pavara negali vairuoti slieko. Šio negrįžtamo mechanizmo privalumas yra tas, kad juo užtikrinamas aukštesnis sistemos saugumo lygis.

Sliekinės pavarų reduktoriai yra pigesni ir tylesni nei planetiniai reduktoriai. Jie nevibruoja, todėl sukelia mažai triukšmo ir yra patogesni naudoti. Tačiau, kaip ir planetiniai reduktoriai, sliekiniai pavarų reduktoriai greitai įkaista dėl savo kompaktiškumo. Jų veiklos lygiai taip pat skiriasi. Tačiau galima derinti sliekinių pavarų reduktorius su kitais reduktoriais ir pavarų traukiniais, siekiant pagerinti našumą. Rekomenduojama pasirinkti šias technologijas konvejeriams, gervėms ir tvarkymui. Sliekiniai reduktoriai yra produktai, skirti mažoms apkrovoms. Didžiausias sliekinės pavaros reduktoriaus privalumas yra tai, kad jį lengva montuoti ir galima montuoti bet kokioje padėtyje. Šie gaminiai yra pagaminti iš aukštos kokybės žaliavų, todėl yra labai efektyvūs. Prie to prisideda ir efektyvi aušinimo technologija - į pavarų dėžę nuolat tiekiamas oras. Dėl didelio paviršiaus susidėvėjimo būtina reguliariai atlikti alyvos analizę (ISO 4406 ≤18/15), kad būtų galima aptikti metalo daleles ir išvengti pavarų gedimų. Šilumos kriauklės arba aušinimo ritės paprastai yra integruotos, kad būtų išvengta temperatūros kilimo nuolatinio veikimo metu.

Pavarų reduktoriaus pasirinkimo kriterijai

Prieš perkant pavarų reduktorių, labai svarbu atsižvelgti į keletą veiksnių. Norint pasirinkti tinkamą pavarų dėžę, reikia kruopščiai suderinti apkrovą, tikslumą, efektyvumą ir prisitaikymą prie aplinkos.

1. Sukimo momentas: Reduktorius padidina variklio sukimo momentą, taip leisdamas gaunančiajai narei suktis pagal naują sukimo momentą. Pavarų reduktoriaus gamintojai kartais nurodo mažiausią ir didžiausią sukimo momentą (išreikštą Niutono skaitikliais, NM), kurį gali palaikyti kiekvienas produktas. Sukimo momento tankis priklauso nuo pavarų reduktoriaus. Pavyzdžiui, planetų reduktoriai turi didelį sukimo momento tankį. Naudokite GB/T 3811-2008 kaip vardinių apkrovos koeficientų nuorodą. Didelės apkrovos sistemoms (A7-A8) reikia 20-30 % didesnės saugos ribos.
2. Sumažinimo santykis ir greitis: Kitas pavarų reduktoriaus tikslas yra sumažinti variklio greitį. Svarbu apsvarstyti idealų sumažinimo santykį. Pagal variklio greitį, mažinimo santykis naudojamas išėjimo greičiui nustatyti. Gamintojai šią informaciją taip pat rodo savo produktų puslapiuose. Jis pateikiamas revoliucijomis per minutę.
3. Ašių kryptys: Svarbu atsižvelgti, kurie pavarų reduktoriaus komponentai labiausiai tinka jūsų programai. Pavarų reduktoriaus įvesties velenas ir išėjimo velenas gali būti bendraašis, lygiagretus arba ortogonalus. Tai priklauso nuo numatomo naudojimo.
   • Ortogonalios: įvesties ir išėjimo velenai yra vertikalūs. Taip paprastai būna su nuožulnėmis pavarų reduktoriais ir sliekiniais pavarų reduktoriais. Ortogonalios ašies orientacija taip pat naudojama pramoniniuose įrenginiuose ir diferencialuose automobilių tiltuose.
   • Bendraašės: įvesties ir išėjimo velenai yra sulygiuoti. Tai būdinga planetiniams reduktoriams.
   • Lygiagrečios: įvesties ir išėjimo velenai yra lygiagretūs.
4. Tikslumo laipsnis: Planetiniai reduktoriai (≤5 lanko min. laisvumas) tinka servovaromoms sistemoms. Cilindriniai reduktoriai (7 laipsnių tikslumas) puikiai tinka bendroms mašinoms.
5. Aplinkos sąlygos: Aukštai temperatūrai (≥40°C) rinkitės reduktorius su priverstinio aušinimo sistemomis. Esant dulkėtoms sąlygoms, užtikrinkite IP65 arba aukštesnę korpuso apsaugą.
6. Efektyvumas: Nepertraukiamiems darbams, pvz., konvejeriams, pasirinkite reduktorius, kurių efektyvumas yra ≥90 %, kad sumažintumėte galios nuostolius ir eksploatavimo išlaidas.

SITI® pavarų dėžės, skirtos pramoniniams įrengimams, pasižymi modularumu ir kompaktiškumu, leidžiančiu lengvai montuoti visas versijas. Be BH56 aliuminio dydžio, BH/MBH serijos pavarų dėžės yra pagamintos iš ketaus ir ypač tinka sunkiems darbams. Vairuotojas pagamintas iš aukštos kokybės itin tvirto legiruotojo plieno, o korpusas yra grūdintas termiškai, grūdintas ir sumažintas, kad padidėtų ilgaamžiškumas ir atsparumas nuovargiui. Jos gali dirbti įvairiose montavimo padėtyse ir yra užpildytos tepalu rinkoje.
