Rankinis stabdys, dar kitaip vadinamas stovėjimo arba avariniu stabdžiu, yra svarbus automobilio stabdžių sistemos elementas, skirtas saugiam automobilio stovėjimui. Nors dauguma vairuotojų jį prisimena tik prieš techninę apžiūrą, tinkama jo priežiūra ir reguliavimas užtikrina saugumą kelyje ir padeda išvengti brangiai kainuojančių gedimų. Šiame straipsnyje išsamiai apžvelgsime, kaip reguliuoti „Toyota Yaris 2007“ rankinį stabdį, kad jis vėl veiktų tinkamai.
Rankinio Stabdžio Veikimo Principas ir Konstrukcija
Rankinis stabdys susideda iš trijų pagrindinių elementų:
- Automobilio salone, dažniausiai centrinėje konsolėje už pavarų svirties, yra rankinio stabdžio svirtis. Jos apatinėje dalyje po gaubtu yra valdymo mechanizmas su reguliavimo varžtu. Ši svirtis, užtraukiama vairuotojo, suaktyvina stabdį.
- Svarbus elementas yra rankinio stabdžio trosas, veikiantis pagal Bowdeno kabelio principą - tai plieninis trosas, apsuptas plastiko apvalkalu, mažinančiu trintį, ir padengtas lanksčiu išoriniu plastiko sluoksniu. Jo grįžimą į pradinę padėtį užtikrina spyruoklės.
- Vykdomasis elementas yra rankinio stabdžio mechanizmas, sumontuotas ant galinių ratų apkabų. Automobiliuose su diskiniais stabdžiais, trosai prijungiami prie galinių ratų apkabų ir stumia stūmoklį apkaboje, kai svirtis traukiama.
Svarbu suprasti, kad rankinio stabdžio užtraukimas nesukelia galinių stabdžių šviesų įsijungimo.
Tradicinių ir Elektroninių Stabdžių Sistemos
Anksčiau automobiliuose dominavo standartinės konfigūracijos stovėjimo stabdžiai, aktyvuojami rankena tarp sėdynių. Šiuolaikinėse transporto priemonėse vis dažniau sutinkamas elektroninis stovėjimo stabdys (EPB), valdomas mygtuku, arba elektromechaninis variantas, kai mygtukas aktyvuoja nedidelį elektros varikliuką, traukiantį trosą. Pažangesnės sistemos atsisako trosų visiškai, naudodamos elektros variklius tiesiai stabdžių apkabose.
Elektroninio rankinio stabdžio veikimo sutrikimai gali pasireikšti įvairiais pranešimais prietaisų skydelyje, tokiais kaip "Elektros gedimas", "Patikrinkite akumuliatorių" ar "Stabd. Sist. gedimas". Tokiu atveju būtina nedelsiant sustoti ir kreiptis į servisą. Žema akumuliatoriaus įtampa gali trukdyti valdyti elektroninį stovėjimo stabdį - nei atleisti, nei įjungti jo nepavyks. Tokiu atveju gali prireikti prijungti pagalbinį akumuliatorių.
Jei automobilis turi integruotą EPB sistemą, reguliavimas po stabdžių kaladėlių keitimo reikalauja specialios programinės įrangos, kuri "attraukia" stūmoklį atgal. Be šios procedūros naujų kaladėlių tiesiog neįdėsite, o jei kažkaip ir įdėsite - sistema gali veikti netinkamai. Daugelyje autoservisų yra reikalinga įranga, ir ši paslauga paprastai kainuoja 15-30 eurų.
Elektrinis stovėjimo stabdis. Pajudėjimas įkalnėje su elektriniu rankiniu stabdžiu. Jonvaira
Kada Reikia Reguliuoti Rankinį Stabdį?
Prieš pradedant reguliavimo procesą, svarbu nustatyti, ar iš tikrųjų reikia reguliuoti rankinį stabdį. Štai keli požymiai, rodantys, kad laikas atlikti reguliavimą:
- Rankinio stabdžio svirtis užtraukiama per daug aukštai, kad automobilis būtų patikimai laikomas. Optimalus spragtelėjimų skaičius paprastai yra 3-7.
- Automobilis rieda, kai rankinis stabdys yra užtrauktas, ypač ant nuolydžio.
- Užtraukus rankinį stabdį, jaučiamas per didelis svirties laisvumas.
- Rankinio stabdžio įspėjamoji lemputė prietaisų skydelyje nedega, kai stabdys užtrauktas (nors tai gali rodyti ir kitas problemas, pvz., skysčio trūkumą).
- Girgždesiai ar šnypštimas traukiant svirtį. Trosai gali būti nesutepaloti, pažeisti ar trinama apie apsauginį vamzdelį.
- Automobilis traukia į šoną stabdant rankiniu. Tai reiškia, kad vienas trosas įtemptas labiau nei kitas - asimetrija, kurią reikia koreguoti.
Dažniausios Rankinio Stabdžio Problemos ir Jų Sprendimai
Yra keletas priežasčių, kodėl rankinis stabdys gali veikti netinkamai:
Prišalęs rankinis stabdys
Viena nemaloniausių žiemos staigmenų - prišalęs rankinis stabdys. Tai dažnai nutinka po šaltesnės nakties, kai automobilis paliekamas su užtrauktu rankiniu stabdžiu po važiavimo šlapiomis gatvėmis. Tokiu atveju automobilis gali sunkiai pajudėti iš vietos, ratas gali suktis su pasipriešinimu.
Ką daryti, jei rankinis stabdys prišalo?
- Pirmasis veiksmas - pamėginti automobiliu šiek tiek pavažiuoti atgal. Dažnai tai padeda atšokti prišalusiam trosui.
- Jei tai nepadeda, galite atsargiai pabandyti padaužyti ratus, tačiau tai darykite itin apdairiai.
- Jei šie metodai nepadeda, rekomenduojama kreiptis į artimiausią autoservisą. Važinėjimas su "užtemptais" stabdžiais gali sukelti didesnių finansinių problemų. Bandymas važiuoti per jėgą gali perkaitinti stabdžius.
Kad išvengtumėte problemų su rankiniu stabdžiu, ypač artėjant žiemai, svarbu jį profilaktiškai tikrinti ir prižiūrėti. Idealu tai daryti rudenį, keičiant ratus. Galima sutepti ir "pramankštinti" trosus, o jei jie įtrūkę ar pažeisti, pakeisti. Tokius darbus geriausia patikėti profesionaliems autoserviso meistrams.
Vairavimo instruktorius Artūras Pakėnas pataria žiemą, esant minusinei temperatūrai, vengti ilgai laikyti užtrauktą rankinį stabdį, ypač jei automobilis buvo važinėjęs šlapiomis gatvėmis. Geriau palikti automobilį su įjungta pavara (mechaninė pavarų dėžė) arba "P" padėtimi (automatinė pavarų dėžė).
Korozija ir susidėvėjimas
Senesniuose automobiliuose rankinio stabdžio lynai ir suportai dažnai būna pažeisti korozijos. Sutrūkinėjusios judančias detales saugančios apsauginės gumelės praleidžia vandenį, kuris sukelia koroziją ir trukdo sklandžiam dalių judėjimui. Šaltu oru šios dalys gali prišalti.
Kitos dažnos problemos yra susijusios su susidėvėjusiomis stabdžių kaladėlėmis arba išsitampiusiu trosu. Jei stabdys "ne laiko" ir reikia jį labai aukštai užtraukti, gali prireikti reguliavimo. Kartais, kad būtų tinkamai sureguliuotas rankinis stabdys, tenka keisti visą trosą.
Stabdžių sistemos elementai ant galinių apkabų gali būti užstrigę. Teoriškai rankinio stabdžio trosas turėtų būti apsaugotas plastiko apvalkalu per visą ilgį. Tačiau taip nėra, nes kai kuriuose automobiliuose trosas apsaugotas tik tam tikrose vietose, todėl gali atsirasti korozija.
Saugumo Priemonės Prieš Pradedant Reguliavimą
Prieš pradedant bet kokius darbus su stabdžių sistema, būtina laikytis saugos priemonių:
- Visada dirbkite ant lygaus paviršiaus. Užblokuokite ratus, kurie nebus keliami, kad automobilis nuriėtėtų.
- Dėvėkite apsauginius akinius ir pirštines, kad apsaugotumėte akis ir rankas nuo purvo, rūdžių ir stabdžių skysčio.
- Jei nesate tikri dėl savo gebėjimų, geriau kreiptis į profesionalų mechaniką. Netinkamas stabdžių sistemos remontas gali sukelti pavojingas situacijas.
- Naudokite tinkamas atramas, pakėlę automobilį domkratu. Niekada nedirbkite po automobiliu, kuris laikomas tik domkratu.
- Prieš pradėdami reguliavimą, įsitikinkite, kad automobilis yra įjungtas į pavarą (automatinėje pavarų dėžėje - įjungtas P režimas) ir užblokuoti ratai, kad automobilis nepradėtų riedėti.
Reikalingi Įrankiai
Norėdami reguliuoti rankinį stabdį, jums reikės šių įrankių:
- Raktų rinkinys (dažniausiai 10mm, 12mm, 14mm)
- Atsuktuvų rinkinys (plokščias ir kryžminis)
- Replės
- Domkratas
- Atsarginiai stovai (domkratams)
- Valymo priemonė (stabdžių valiklis)
- Šluostė
- WD-40 arba kitas prasiskverbiantis tepalas (jei veržlės užrūdijusios)
- Serviso vadovas (Toyota Yaris 2007 modeliui - rekomenduojama)
Reguliavimo Procesas: Žingsnis po Žingsnio
Yra du pagrindiniai būdai, kaip reguliuoti rankinį stabdį: reguliavimas prie svirties salone ir reguliavimas prie galinių ratų.
1. Reguliavimas Prie Svirties (Salone)
Šis metodas yra paprastesnis ir dažnai yra pirmasis žingsnis, jei rankinis stabdys veikia silpnai. Jis atliekamas tinkamai nustatant reguliavimo varžtą būgne arba disko-būgne, atsakingą už tinkamą stabdžių kaladėlių išskėtimo laipsnį. Kitas reguliavimo varžtas yra po gaubtu, prie rankinio stabdžio svirties.
- Automobilio paruošimas: Pastatykite automobilį ant lygaus paviršiaus ir padėkite po ratais atramas - saugumas pirmiausia.
- Raskite reguliavimo varžtą: „Toyota Yaris 2007“ atveju, reguliavimo varžtas paprastai yra po centriniu tuneliu, šalia rankinio stabdžio svirties. Gali tekti nuimti plastikinį dangtelį ar apdailą, kad prie jo prieitumėte.
- Atsukite fiksavimo veržlę (jei yra): Kai kuriuose modeliuose yra fiksavimo veržlė, kurią reikia atsukti prieš reguliuojant varžtą.
- Reguliuokite varžtą: Sukite reguliavimo varžtą pagal laikrodžio rodyklę, kad įtemptumėte trosą ir padidintumėte rankinio stabdžio efektyvumą. Sukite varžtą nedideliais žingsneliais ir patikrinkite rankinio stabdžio veikimą po kiekvieno reguliavimo.
- Patikrinkite veikimą: Užtraukite rankinį stabdį. Jis turėtų užsifiksuoti maždaug per 4-7 svirties "spragtelėjimus". Jei užtraukiama per daug ar per mažai, pakoreguokite varžtą.
- Priveržkite fiksavimo veržlę (jei yra): Kai pasieksite norimą rezultatą, priveržkite fiksavimo veržlę.
- Uždėkite dangtelį: Uždėkite nuimtą plastikinį dangtelį ar apdailą.
2. Reguliavimas Prie Galinių Ratų
Šis metodas yra sudėtingesnis ir reikalingas, jei reguliavimas prie svirties nepadeda arba jei stabdžių kaladėlės yra susidėvėjusios.

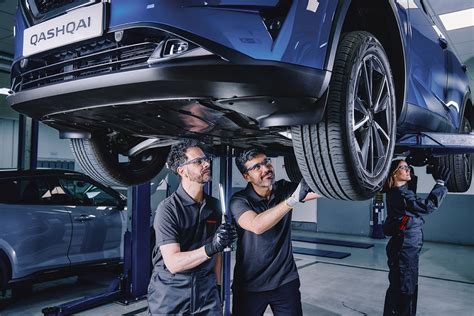

- Pakelkite galinius ratus: Naudodami domkratą, pakelkite abu galinius ratus nuo žemės. Būtinai naudokite atsarginius stovus, kad užtikrintumėte saugumą.
- Nuimkite ratus: Atsukite ir nuimkite galinius ratus.
- Raskite reguliavimo mechanizmą: Priklausomai nuo stabdžių tipo (diskiniai arba būgniniai), reguliavimo mechanizmas gali būti skirtingas.
- Diskiniai stabdžiai: Reguliavimo mechanizmas paprastai yra ant stabdžių suporto. Gali tekti nuimti suportą, kad prie jo prieitumėte.
- Būgniniai stabdžiai: Reguliavimo mechanizmas yra būgno viduje. Būgną gali tekti nuimti.
- Reguliuokite mechanizmą:
- Diskiniai stabdžiai: Naudokite raktą arba atsuktuvą, kad pasuktumėte reguliavimo varžtą. Sukite varžtą, kol kaladėlės lengvai liečiasi su disku. Tada atsukite varžtą šiek tiek atgal, kad ratas galėtų laisvai suktis.
- Būgniniai stabdžiai: Naudokite specialų įrankį arba atsuktuvą, kad pasuktumėte reguliavimo ratuką. Sukite ratuką, kol kaladėlės lengvai liečiasi su būgnu. Tada atsukite ratuką šiek tiek atgal, kad ratas galėtų laisvai suktis.
- Patikrinkite veikimą: Pasukite ratą ranka. Jis turėtų suktis laisvai, bet su nedideliu pasipriešinimu. Jei ratas sukasi per lengvai arba per sunkiai, pakoreguokite reguliavimo mechanizmą.
- Pakartokite veiksmus kitam ratui: Atlikite tuos pačius veiksmus kitam galiniam ratui.
- Uždėkite ratus: Uždėkite ratus ir priveržkite varžtus reikiamu momentu.
- Nuleiskite automobilį: Nuleiskite automobilį ant žemės.
- Patikrinkite rankinio stabdžio veikimą: Užtraukite rankinį stabdį. Jis turėtų užsifiksuoti maždaug per 4-7 svirties "spragtelėjimus". Taip pat patikrinkite, ar automobilis patikimai laikomas ant nuolydžio.
Rankinio Stabdžio Trosų Keitimas
Trosai nėra amžini. Jie gaminami iš plieno vielų, kurios laikui bėgant koroduoja, trūkinėja, o apsauginiai guminiai dangteliai trūkinėja ir praleidžia drėgmę. Vidutiniškai trosai tarnauja 100 000-150 000 km, bet tai labai priklauso nuo klimato, naudojimo intensyvumo ir priežiūros.
Kaip suprasti, kad trosus laikas keisti:
- Matomas korozija ar pažeidimai ant trosų paviršiaus.
- Apsauginiai vamzdeliai (apvalkalai) sutrūkinėję ar sugedę.
- Trosai „kimba” - sunkiai juda net ir po reguliavimo.
- Reguliavimas nebepadeda - veržlė jau pasukta iki maksimumo.
- Automobilis stovėjęs ilgai lauke - trosai gali surūdyti ir sulipti.
Trosų keitimas - tai jau rimtesnis darbas, reikalaujantis automobilio pakėlimo, galinio mechanizmo išmontavimo ir tikslaus trosų nukreipimo. Tai galima padaryti patiems, turint liftą ar duobę, bet daugeliui paprasčiau ir saugiau patikėti servisui. Trosai patys savaime nėra brangūs - dažniausiai 20-60 eurų komplektas, o darbas servise - dar 30-80 eurų, priklausomai nuo automobilio.
Praktinis patarimas: keisdami trosus, visada keiskite abu - kairįjį ir dešinįjį kartu. Net jei vienas atrodo gerai, antrasis greičiausiai irgi jau ant ribos, o asimetrinis susidėvėjimas sukels netolygų stabdymą.
Stabdžių Trinkelių ir Kaladėlių Ryšys su Rankinio Stabdžiu
Rankinio stabdžio efektyvumas tiesiogiai priklauso nuo stabdžių trinkelių ar kaladėlių būklės.
- Jei turite būgninius galinius stabdžius - trinkelės susidėvėjusios tampa plonesnės, ir rankinio stabdžio mechanizmas nebegali jų pakankamai išspausti į būgną. Rezultatas - silpnas rankinis stabdys net ir gerai sureguliuotais trosais. Sprendimas - keisti trinkelės ir tada reguliuoti trosus.
- Jei turite diskinius stabdžius su integruotu rankinio stabdžio mechanizmu - situacija panaši. Susidėvėjusios kaladėlės reiškia, kad stūmoklis turi keliauti toliau, kad pasiektų diską. Tai didina trosų įtempimo poreikį ir greičiau dėvi visą sistemą.
Dar vienas momentas - stabdžių diskai ir būgnai. Surūdiję, subraižyti ar deformuoti paviršiai sumažina stabdymo efektyvumą net ir esant gerai trinkelei. Jei diskas ar būgnas per daug susidėvėjęs - keitimas privalomas, nes jokie reguliavimai nepadės.
Rekomendacija: kiekvieną kartą keičiant galinius stabdžių elementus, patikrinkite ir rankinio stabdžio mechanizmą - išvalykite, sutepkite judančias dalis ir, jei reikia, sureguliuokite trosus. Tai minutės darbas, kol viskas išmontuota, bet sutaupo daug laiko ateityje.
Rankinio Stabdžio Priežiūra
Rankinis stabdys nemėgsta dviejų dalykų - aplaidumo ir per dažno naudojimo nepalankiomis sąlygomis. Štai keletas praktinių patarimų, kurie padės išlaikyti sistemą geros būklės ilgiau:
- Naudokite rankinį stabdį reguliariai. Tai gali skambėti paradoksaliai, bet trosai, kurie ilgai nejuda, surūdija ir sulimpa. Jei važinėjate automobiliu su automatine pavarų dėže ir retai naudojate rankinį stabdį - bent kartą per savaitę patraukite svirtį ir atleiskite. Tai išlaikys mechanizmą judantį.
- Žiemą būkite atsargūs. Viena dažniausių klaidų - palikti rankinį stabdį įjungtą šaltu oru po plovyklos ar po važiavimo per sniegą. Drėgmė užšąla ir trinkelės arba kaladėlės prikimba prie būgno ar disko. Šaltu oru geriau naudoti pavarą (P arba 1-ą) vietoj rankinio stabdžio arba bent jau nepalikti jo įjungto ilgam.
- Reguliariai tepkite trosus. Specialus trosų tepalas arba WD-40 tipo produktai gali gerokai pratęsti trosų gyvenimą ir užtikrinti sklandų veikimą. Tai ypač svarbu, jei apsauginiai apvalkalai jau šiek tiek pažeisti.
- Netempkite svirties iki pat galo be reikalo. Kai kurie vairuotojai traukia rankinį stabdį su visa jėga kiekvieną kartą. Tai nėra būtina ir greitina mechanizmo bei trosų susidėvėjimą. Pakanka įtempti tiek, kad automobilis laikytų.
- Tikrinkite sistemos veikimą kartą per metus. Tai galima padaryti paprastai - pastatykite automobilį ant nedidelio šlaito, įjunkite rankinį stabdį ir išjunkite variklį. Automobilis neturėtų judėti. Jei riedasi - laikas servisui.
