Automobilio prietaisų skydelis yra informacijos centras, kuris vairuotojui perduoda svarbią informaciją apie transporto priemonės būklę. Tik įjungus automobilio variklį, prietaisų skydelis sužimba įvairių spalvų lemputėmis: žaliomis, geltonomis, mėlynomis ar net raudonomis. Kiekvienas vairuotojas turėtų išmanyti, ką šios lemputės signalizuoja apie jo automobilį, tačiau, deja, ne visi vairuotojai žino šių indikatorių reikšmes.
Automobilio skydelio ženklai, dar vadinami įspėjamosiomis prietaisų skydelio lemputėmis, yra signalai, esantys automobilio skydelio ekrane. Šios lemputės informuoja vairuotoją apie įvairių automobilio sistemų būklę ir gedimus. Dažniausiai sutinkamos spalvos yra žalia, geltona ir raudona, kurios padeda greitai suprasti prietaisų skydelio reikšmes. Taip pat gali pasitaikyti mėlynų ar baltų signalų.
Kelių eismo taisylių (KET) bilietuose dažnai pateikiami klausimai, susiję su šiais ženklais, siekiant patikrinti vairuotojo gebėjimą atpažinti ir tinkamai reaguoti į situacijas.
Prietaisų skydelio lempučių spalvų reikšmės
Pagrindinės automobilio simbolių spalvos yra žalia, geltona ir raudona, pagal kurias lengviausia suprasti prietaisų skydelio reikšmes.
- Žalia ir mėlyna: Šios spalvos lemputės praneša apie aktyvuotas funkcijas ir sistemas, pavyzdžiui, rūko žibintus, ilgąsias šviesas, kruizo kontrolę ir pan.
- Geltona: Šios spalvos lemputės tik įspėja apie problemas, pavyzdžiui, sumažėjusį skysčio lygį, neveikiančią sistemą ir pan.
- Raudona: Šios spalvos lemputės praneša apie pavojų, kuris reikalauja nedelsiant sustoti arba važiuoti į artimiausią autoservisą.
Taigi, net ir nežinodami lempučių reikšmių galite įvertinti situaciją pagal jų spalvą. Moderniuose automobiliuose gali pranešti apie gedimus ir ekranuose pasirodę pranešimai, garsiniai signalai.
Pagrindiniai prietaisų skydelio simboliai ir jų reikšmės
Nors visų signalų reikšmių įsidėmėti nelengva, svarbu žinoti pagrindinius simbolius.

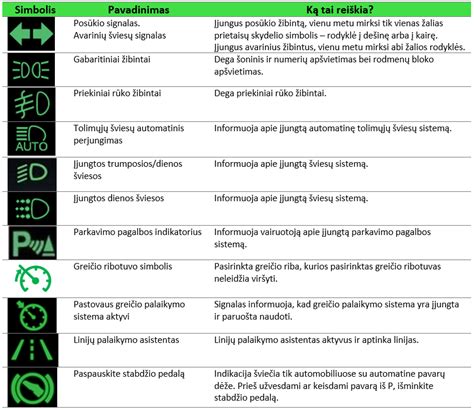

Žali simboliai (informaciniai ir aktyvuotos funkcijos)
- Įjungtos kruizo kontrolės ženklas.
- Išorės apšvietimo įjungimo indikatorius.
- Įjungtos trumposios / dienos šviesos.
- Automatinės stabdymo sistemos indikatorius / važiavimo kontrolės indikatorius (su signalu).
- Parkavimo pagalbos indikatorius.
- Išmaniosios užrakinimo ir užvedimo sistemos indikatorius.
- Sportinio režimo įspėjamasis simbolis.
- Ekonominio važiavimo įspėjamasis simbolis.
- Ekonomiško važiavimo režimo įspėjamasis simbolis.
- Keitimo aukštyn ir žemyn įspėjamasis signalas.
- „Stop & Start“ sistemos įspėjamasis simbolis.
- LDA įspėjamasis signalas.
- Sistemos, padedančios leistis nuo kalno, signalas.
- Rankinio akseleratoriaus simbolis.
- Judėjimo juostų sekimo sistemos signalas (LKA).
- Įjungtas dinaminės greičio palaikymo sistemos įspėjamasis signalas.
- Greičio ribotuvo simbolis.
- Greičio palaikymo sistemos simbolis.
- Aklo kampo sekimo sistemos įspėjamoji lemputė.
- Priekiniai rūko žibintai.
- Tolimųjų šviesų automatinis perjungimas.
- Gabaritiniai žibintai.
- Posūkio signalas.
Geltoni simboliai (įspėjamieji)
Geltonos lemputės informuoja apie tai, kad kažkas veikia ne taip, kaip turėtų, arba kad reikia atkreipti dėmesį į tam tikrą sistemą.
- Variklio patikros lemputė (Check Engine): Ji gali užsidegti dėl daugybės priežasčių, pavyzdžiui, atsilaisvinusio degalų dangtelio, sugedusio deguonies jutiklio, uždegimo klaidos. Jei ši lemputė užsidega, rekomenduojama kuo greičiau kreiptis į mechaniką. Jei kontrolinė variklio lemputė mirksi, reikia nustoti važiuoti ir iškviesti automobilių transportavimo paslaugą.
- ABS stabdžių sistemos lemputė: Uždegus ABS, BRAKE arba analogiškos pagalbines stabilumo sistemas simbolizuojančias geltonos lemputės gali pranešti apie elektroninį stabdžių sistemos gedimą. Tai reiškia, kad elektroninės sistemos gali būti neefektyvios ir tinkamai neveiks stabdymo ar slydimo atveju. Taip pat, stabdžių jėga gali būti skirstoma netolygiai. Šiuo atveju sumažinkite greitį ir švelniai patikrinkite stabdžius, jei veikia, galite ramiai važiuoti į servisą.
- Stabdymo sistemos įspėjamasis simbolis: Ši lemputė užsidega, kai yra problemų su stabdžių sistema, įskaitant žemą stabdžių skysčio lygį. Patikrinkite stabdžių skysčio lygį ir apžiūrėkite, ar stabdžių trinkelės ir diskai nėra susidėvėję arba pažeisti. Jei stabdžių skysčio lygis žemas arba stabdžių trinkelės beveik susidėvėjusios, jas reikia nedelsiant pakeisti.
- Tepalo slėgio / alyvos slėgio įspėjamasis simbolis: Jei ši lemputė užsidega važiuojant, tai gali būti žemo alyvos slėgio ženklas. Tai gali lemti žemas alyvos lygis, sugedęs siurblys ar slėgio jutiklis. Jei užsidega alyvos slėgio įspėjamoji lemputė, rekomenduojama sustoti, išjungti variklį ir, palaukus 20 minučių, patikrinti alyvos lygį. Jei alyvos lygis yra žemas, turite papildyti alyvą. Tačiau, jei alyvos lygis pakankamas, bet įspėjamoji lemputė toliau šviečia, tai gali reikšti sugedusį alyvos siurblį arba kitas problemas, kurias turi diagnozuoti profesionalus mechanikas.
- Padangų slėgio įspėjamasis simbolis: Įspėjamasis signalas informuoja vairuotoją apie žemą slėgį padangose. Įsijungus simboliui, slėgis padangose yra žemas. Patikrinkite ir, jei reikia, sureguliuokite padangų slėgį bei anuliuokite padangų slėgio jutiklius pagal naudojimo vadove pateiktas rekomendacijas. Jeigu įspėjamasis simbolis atlikus šiuos veiksmus neišsijungia, partikrinkite automobilį „Toyota“ įgaliotame servise ar pas kitą kvalifikuotą asmenį. Jeigu simbolis įsijungia po to, kai jis 1 minutę mirksėjo, padangų slėgio kontrolės sistemoje yra nustatytas gedimas.
- Geltona spiralė (dyzelinių variklių kaitinimo žvakės): Ji informuoja apie netinkamą dyzelinių variklių kaitinimo žvakių veikimą.
- Vairo simbolis su šauktuku: Tai rodo vairo stiprintuvo sistemos gedimą. Valdyti tokį automobilį itin sunku ir nesaugu.
- Pranešimas apie techninį aptarnavimą: Nauji automobiliai patys praneša, kada metas atlikti periodinį techninį aptarnavimą.
- Automatinio stovėjimo stabdžio įjungimo indikatorius: Perspėja apie automatinės stovėjimo stabdžio sistemos gedimą.
- PCS indikatorius (avarijos prevencijos sistema): Perspėja apie avarijos prevencijos sistemos gedimą. Jeigu garsinis signalas negirdimas, tuomet avarijos prevencijos sistema laikinai neveikia ir ją reikia koreguoti. Sekite instrukcijas prietaisų skydelio panelėje.
- „PKSB OFF” indikatorius (perspėjamasis signalas): Perspėja apie „PKSB” sistemos gedimą. Jei garsinis signalas negirdimas, tuomet sistema laikinai išjungta dėl purvino ar apledėjusio sensoriaus.
- „RCTA OFF” indikatorius (su signalu): Perspėja apie „RCTA” funkcijos gedimą.
- Automatinės stabdymo sistemos indikatorius / važiavimo kontrolės indikatorius (su signalu): Garsinis signalas reiškia, kad įsijungė automatinė stabdymo sistema arba važiavimo kontrolės indikatorius (tam tikruose modeliuose), kuris nurodo, kad buvo pakeista pavara ir važiavimo kontrolės asistentas (tam tikruose modeliuose) laikant nuspaudus akceleratoriaus pedalą. Jeigu garsinis signalas negirdimas, tuomet indikatorius įspėja, kad akceleratoriaus ir stabdžių pedalai yra nuspausti vienu metu ir automatinė stabdymo sistema įsijungusi. Atleiskite akceleratoriaus pedalą ir paspauskite stabdžių pedalą.
- Priešavarinės saugos sistemos (PCS) signalas: Mirksintis Priešavarinės saugos sistemos (PCS) signalas kartu su įspėjamuoju signalu informuoja apie gedimą avarijos prevencijos sistemoje. Mirksintis įspėjamasis signalas be garsinio signalo informuoja, kad PCS negali laikinai būti naudojamas, nes priekinis stiklas aplink jutiklį yra nešvarus, rūškanas, apledijęs arba jutiklis yra už jo veikimo temperatūros ribų. Jei įspėjamasis signalas įsijungia ir dega pastoviai, tai informuoja apie tai, kad VSC arba PCS arba abi sistemos yra išjungtos.
- Hibridinio variklio perkaitimo įspėjamasis simbolis: Informuoja apie hibridinio variklio perkaitimą. Šis indikatorius gali užsidegti ir esant sudėtingoms važiavimo sąlygoms (pvz., kylant į statų kalną).
- Žemo plovimo skysčio lygio įspėjamasis simbolis: Informuoja vairuotoją apie tai, kad baigiasi langų plovimo skystis.
- Sukimą palengvinančios funkcijos įspėjamasis simbolis: Ši funkcija palengvina važiavimą staigiame posūkyje, išlaikydama greitį ir sumažindama vairo sukimą, kuris yra reikalingas ratams pasukti iš vienos kraštutinės pusės į kitą.
- Lėtos keturių varomų ratų sistemos įspėjamasis simbolis: Pasirinktas lėtos keturių varomų ratų sistemos režimas. Variklio jėga ratams perduodama per lėtintuvą. Naudokite šį režimą sunkiai pravažiuojamuose keliuose.
- Žieminio režimo indikatorius: Jeigu automobilis yra su automatine pavarų sistema, iš vietos yra pajudama naudojant 2 pavarą, kad sumažinti automobilių sukimosi vietoje pavojų.
- Kelių režimų mechaninės pavarų sistemos indikatorius: Informuoja apie kelių režimų pavarų svirties gedimą ar perkaitimą.
- Silpno akumuliatoriaus įspėjamasis simbolis (hibridinis automobilis): Informuoja, kad hibridinio automobilio traukos baterija yra silpna. Jeigu įspėjamasis simbolis užsidega po to, kai automobilis yra ilgai stovėjęs, tai gali ir nereikšti gedimo.
- Išmaniosios užrakinimo ir užvedimo sistemos įspėjamasis simbolis: Geltonai mirksintis simbolis informuoja apie inteligentiškos užrakinimo ir užvedimo sistemos gedimą.
- Hibridinės sistemos įspėjamasis signalas: Informuoja apie gedimą hibridiniame variklyje.
- KDSS įspėjamasis simbolis: Informuoja apie KDSS (Kinetic Dynamic Suspension System) kinetinės-dinaminės adaptyvios pakabos sistemos gedimą.
- Slėgio padangose įspėjamasis simbolis: Įspėjamasis signalas informuoja vairuotoją apie žemą slėgį padangose.
- Variklio gedimas: Variklio gedimo įspėjamasis simbolis informuoja apie gedimą variklio elektronikos sistemoje, elektroniniame maišytuvo vožtuve, multidrive ar automatinės pavarų sistemos elektronikos sistemoje (kai kuriuose modeliuose).
- Galinių sėdynių saugos diržo įspėjamasis simbolis: Primena vairuotojui ja keleiviams, kad reikia užsisegti saugos diržus.
- Parkavimo pagalbos indikatorius: Informuoja apie parkavimo daviklių darbą ar gedimą.
- Degalų lygio įspėjamasis simbolis: Rodo, kad degalų lygis bake yra kritęs iki rezervinio lygio.
- Elektrinio vairo stiprintuvo (EPS) indikatorius: Informuoja apie vairo stiprintuvo gedimą. Įspėjamasis simbolis gali įsijungti ir tuo atveju, jei akumuliatorius ištuštėja ar yra laikinas įtampos kritimas.
- Sportinio režimo įspėjamasis simbolis: Naudokite šį režimą, kad pasiektumėte maksimalų budrumą (pvz., važiuojant kalnų keliais arba lenkiant).
- Ekonominio važiavimo įspėjamasis simbolis: Ekonominio važiavimo įspėjamasis simbolis dega, kai automobilis važiuoja ekonomiškai.
- EV-režimo įspėjamasis simbolis: EV režimu automobilį valdo elektrinis variklis, varomas hibridiniu varikliu.
- Ekonomiško važiavimo režimo įspėjamasis simbolis: Naudokite šį režimą, kad sutaupytumėte degalų kelionėje, kai dažnai reikia paspartinti ir stabdyti. Naudojant šį režimą, yra ribojamas kondicionieriaus naudojimas.
- Centrinio diferencialo užrakto įspėjamasis simbolis: Įspėjamasis simbolis įsijungia, kai yra įjungta keturių varomų ratų schema.
- Galinio diferencialo užrakto įspėjamasis simbolis: Įspėjamasis simbolis mirksi galinio diferencialo užrakinimo ir atrakinimo atveju. Jei galinis diferencialas yra užrakintas, neveikia ABS stabdys. Tokiu atveju dega ir ABS-stabdžio įspėjamasis simbolis.
- Automatinės pavarų dėžės skysčio temperatūros įspėjamasis simbolis: Informuoja, kad automatinės pavarų dėžės skysčio temperatūra yra per aukšta.
- Riboto praslydimo diferencialas: AUTO LSD funkcija yra įjungta, jei sistema yra TRC režimu. Ji įsijungia, jei vienas varomas ratų sukasi (pvz., ant ledo ar purve). Sistema taiko besisukantiems ratams stabdžius ir dalį sukimo momento perkelia į kitą ratą, kad būtų išlaikyta trauka.
Raudoni simboliai (pavojus, nedelsiant reaguoti)
Raudonos lemputės signalizuoja apie rimtus gedimus ar pavojingas situacijas, kurios reikalauja nedelsiant nutraukti važiavimą ir imtis veiksmų.
- Tepalo „piltuvėlis“ (tepalo slėgio lemputė): Jei ši tepalo slėgio lemputė dega raudonai - blogai, iš karto sustokite, nes varikliui kyla pavojus.
- SRS arba „Airbag“ (saugos pagalvių sistema): Ši raudonos spalvos lemputė turėtų užgesti įjungus degimą, po maždaug 3-5 sek. Jei ji nedega arba dega ilgiau, tai reiškia gedimą saugos pagalvių sistemoje.
- Raudonas dantratis su šauktuku arba termometru: Ši lemputė perspėja apie gedimą arba transmisijos alyvos perkaitimą. Antruoju atveju užtenka sustoti ir leisti alyvai atvėsti.
- „Amortizatoriaus“ simbolis: Tokia lemputė informuoja apie netinkamą važiuoklės padėtį ir jos veikimą.
- Saugos diržo įspėjamasis simbolis (su garsiniu signalu): Informuoja apie tai, kad vairuotojas nėra užsisegęs saugos diržo.
- Atidarytų durelių indikatorius: Atidarytų durelių įspėjamasis simbolis (su garsiniu signalu) informuoja apie atidarytas ar negerai uždarytas dureles, kapotą ar bagažinės dangtį.
- Papildomos apsaugos sistemos (SRS) indikatorius: Papildomos apsaugos sistemos (SRS) indikatorius informuoja apie gedimą saugos pagalvėse arba saugos diržų įtempikliuose. Gedimo atveju saugos pagalvės ir saugos diržų įtempikliai gali neveikti pagal reikalavimus.
- ABS-stabdžio įspėjamasis simbolis: Šis simbolis įsižiebia, kai kyla problemų su stabdžių antiblokavimo sistema, kurios gali būti sukeltos blogo ABS jutiklio, ABS toninio žiedo, pažeisto ABS modulio ar kitų komponentų. Jei ABS įspėjamoji lemputė užsidega važiuojant, venkite staigaus stabdymo ir nuvežkite automobilį pas mechaniką.
Trumpai ir aiškiai: ką žinome apie „Artemis II“ misiją aplink Mėnulį?
Mėlyni ir balti simboliai (informaciniai, dažnai susiję su temperatūra ar funkcijomis)
- Mėlyna lemputė (aušinimo skystis/alyva): Mėlyna lemputė užsidega dažniausiai žiemą, nes mėlynas simbolis praneša, kad aušinimo skystis arba alyva dar nepasiekė reikiamos temperatūros.
- „Plius“ ir „minus“ (įtampa): Šios lemputės reiškia, kad yra sumažėjusi įtampa elektros srovės grandinėje.
- Žemos temperatūros įspėjamasis simbolis: Įspėjamasis simbolis užsidega, kai temperatūra nukrenta žemiau 3 °C ir įspėja vairuotoją apie tai, kad kelias yra slidus.
- Hibridinės sistemos parengties indikatorius („READY“): Hibridinį variklį neįmanoma užvesti, jei pavarų perjungimo svirtis yra „N“ padėtyje. Prieš užvesdami hibridinį variklį, pasirinkite parkavimo režimą „P“. Paspauskite uždegimo jungiklį. Po kelių sekundžių užsidegs indikatorius „READY“ ir pasigirs garsinis signalas. Kai simbolis „READY“ dega, automobilis yra paruoštas važiuoti, net jei ir neveikia benzininis variklis.
Svarbu paminėti, kad tai nėra visos signalų reikšmės, jų yra gerokai daugiau, tad visas jas išvardinti ar įsiminti beveik neįmanoma. Kiekvieno automobilio modelio instrukcijoje pateikiama išsami informacija apie visus indikatorius.
