Priekabos vilkimo kablys: išsami informacija

Seniau, norint vilkti priekabą automobiliu, tekdavo vežti mašiną į autoservisą tam, kad jame sumontuotų priekabos kablys. Dabar daugumoje serijinės gamybos automobilių gamintojai dar gamykloje numato, kur ir kaip bus tvirtinamas priekabos kablys, klientui jo pageidaujant. Tai žymiai supaprastina patį montavimo procesą.

Priekabos kablio tipai ir jų pasirinkimas

Šiuo metu rinkoje yra kelių tipų vilkimo įtaisai: nuimamas kablys (rutulinis), automatinis, pusiau automatinis ir ištraukiamas kablys. Tinkamo vilkimo kablio paieška prasideda nuo tikslaus jūsų automobilio modelio ir gamybos metų nustatymo. Pavyzdžiui, „Ford S-Max MK1“ (2006-2015) reikalauja specifinio kablio, kuris gali skirtis nuo kitų kartų ar kėbulo stilių to paties modelio. Prieš įsigyjant kablį, būtina patikrinti jo suderinamumą su jūsų automobiliu. Pardavėjai dažnai nepriima grąžinimų, jei užsakoma netinkama dalis.

Fiksuoti kabliai

Fiksuoti kabliai - tai klasikinis ir paprastas sprendimas. Jie tvirtinami prie automobilio rėmo varžtais arba suvirinami, užtikrinant ilgaamžiškumą. Toks kablys gali tarnauti tiek pat, kiek ir pats automobilis.

Nuimami kabliai

Nuimami kabliai - puikus pasirinkimas tiems, kurie kablį naudoja retai ir nori išlaikyti automobilio estetiką. Šių kablių nuėmimo sistema yra paprasta, leidžianti greitai nuimti kablį, kai jis nereikalingas.

Įtraukiami kabliai

Įtraukiami kabliai - tai modernus sprendimas, kuris leidžia kablys paslėpti bamperio viduje. Elektrinės versijos valdomos mygtuku iš automobilio salono, todėl šis variantas itin patogus. Tokie kabliai dažniausiai montuojami prabangiuose automobiliuose. Jų kainos prasideda nuo 319 € ir gali siekti 350 €.

Priekabos kablio konstrukcija ir komponentai

Standartinį vilkimo įtaisą sudaro keli tarpusavyje sujungti komponentai. Dėl pasikeitusios automobilių konstrukcijos, įskaitant važiuoklę ir tvirtinimo sistemą, ji turi būti pritaikyta konkrečiam automobilio modeliui.

Pagrindiniai konstrukciniai elementai:

• Kėbulas: sudaro pagrindinė sija, tvirtinimo kronšteinai ir rutulio laikikliai.
• Sija: kablio korpusas paprastai paslepiamas už buferio, todėl dažnai reikia iškirpti išpjovą rutulio laikikliams. Sijos nebūtinai turi būti tiesios - jos gali būti lenktos, ypač abiejuose kraštiniuose galuose.
• Laikikliai: jais komplektas tvirtinamas prie automobilio. Paprastai jie gaminami iš 8-10 mm storio pjaustyto lakštinio metalo ir tvirtinami varžtais. Dažnai jos būna stačiakampio formos, tačiau tai priklauso nuo poreikių ir turimos vietos automobilyje.
• Rutulys: labiausiai išsiskirianti rinkinio dalis, paprastai būna sijos viduryje ir leidžia vilkti priekabą.
• Elektros lizdo laikiklis: gamintojas taip pat prideda elektros lizdo laikiklį. Jis gaminamas iš plastiko arba skardos ir pridedamais varžtais prisukamas prie rutuliuko laikiklio.

Nepamirškite nuimti izoliacinės medžiagos arba važiuoklės apsaugos (jei tokia yra) nuo kablio sudedamųjų dalių sąlyčio taškų. Vilkimo įtaiso komplektas montuojamas naudojant gamintojo pateiktus varžtus ir poveržles. Pakuotėje papildomai yra veržliarakčiai ir movos dangtelis, jei rutuliukai yra nuimami.

Svarbiausi parametrai: R ir S vertės

Svorio ir apkrovų klausimai yra itin svarbūs norint užtikrinti saugumą. Vilkimo kabliai turi dvi pagrindines charakteristikas:

• R vertė (maksimali tempiama masė): nurodo didžiausią leistiną priekabos svorį.
• S vertė (vertikali apkrova): nurodo slėgį, kuris veikia kablio rutulį iš viršaus. Ši vertė ypač svarbi, kai naudojate dviračių laikiklį ar priekabą su dideliu liežuvio svoriu. Paprastai vertės svyruoja nuo 100 kg iki 150 kg.

Krovinys priekaboje paskirstomas taip, kad automobilio vilkimo kablio apkrova neviršytų nurodytos maksimalios kablio apkrovos. Kabliai gali būti sertifikuoti didesniems vilkimo svoriams nei automobilis gali faktiškai vilkti, tačiau svarbu laikytis nustatytų priekabos svorių rekomendacijų ir nacionalinių transporto priemonių reglamentų.

Elektros jungtys: 7 ir 13 kontaktų lizdai

Verta dar šiek tiek pakalbėti apie priekabų apšvietimo klausimą. Rinkoje galima įsigyti dvi jungtis: su 7 kontaktų jungtimi ir su 13 kontaktų jungtimi.

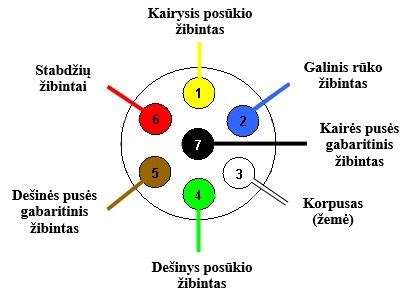

7 kontaktų jungtis

• Tinka priekaboms, kurių bendroji masė neviršija 750 kg.
• Ši jungtis skirta tik pagrindiniams apšvietimo signalams, t. y. posūkių signalams, gabaritiniams žibintams, stabdymo žibintams ir rūko žibintams.
• Pagal ES taisykles jį galima naudoti tik šių tipų priekaboms.

13 kontaktų jungtis

• Sunkesnėse priekabose turi būti sumontuota atskira atbulinės eigos šviesa, o ši funkcija gali būti perduodama tik per 13 kontaktų jungtį.
• Šios jungtys suteikia daugiau galimybių, palaikydamos tokias funkcijas kaip atbulinės eigos žibintai ir įkrovimo linija.

Atsižvelgiant į konkretaus automobilio modelio elektroninės sistemos sudėtingumą, kartu su jungtimis bus pateikiamas elektroninis valdymo modulis. Naujesniuose automobiliuose, kur galiniai žibintai valdomi automobilio kompiuterio, prisijungti tiesiogiai prie žibintų laidų negalima, nes kompiuteris, pamatęs padidėjusį elektros srovės suvartojimą, užfiksuos tai kaip elektros gedimą. Ši problema sprendžiama montuojant papildomą kablio modulį, kuris nenaudoja automobilio žibintams perduodamos elektros srovės priekabos žibintams užmaitinti. Tokiu atveju automobilio galiniams žibintams perduodama elektros srovė veiks tik kaip signalas, sužadinantis visiškai kitą grandinę, kuria bus užmaitinami žibintai priekaboje, taigi nebus sukurta papildoma apkrova automobilio žibintų grandinėje.

Priekabos kablio montavimas

Kabliai automobiliams gali būti sumontuojami ir savarankiškai, o patys darbai, kuomet montuojamas automobilio kablys, kartais liaudiškai dar vadinamas „farkopas“, tikrai nepasižymi sudėtingumu. Tačiau norint teisingai sumontuoti priekabos kablį, būtina naudoti tinkamus instrumentus ir priemones. Kabliai automobiliams privalo būti patikimai užfiksuoti ir išlaikyti jiems tenkančią apkrovą, kad kelyje visi eismo dalyviai būtų saugūs, automobilio kėbulas nebūtų deformuotas, o priekaba neatsikabintų.

Pasirengimas montavimui

Prieš pradedant darbus, įsitikinkite, jog jūsų įsigytas priekabos kablys tinka jūsų automobiliui. Taip pat būtinai perskaitykite instrukciją, ypač jei analogiško darbo patirties neturite, bei apžiūrėkite vietą, kurioje bus montuojamas vilkimo kablys. Nemontuokite priekabos kablio, jei matote, jog tvirtinimo vietos pažeistos korozijos arba turi mechaninių pažeidimų, pavyzdžiui, likusių po eismo įvykio. Gamykliškai numatytais tvirtinimo taškais kabliai montuojami visai nesudėtingai, svarbu turėti darbams reikalingus įrankius. Dažniausiai suprasti, kokių įrankių prireiks, padės montavimo instrukcija, be kurios neparsiduoda nei vienas priekabos kablys. Instrukcija padės ne tik pasispręsti dėl įrankių, bet ir suprasti, kokiais žingsniais turi būti sumontuotas kablys priekabai. Dažnai montavimo instrukcijoje nurodoma ir jėga, kuria reikėtų priveržti tvirtinimo taškus, tam gali prireikti dinamometrinio rakto. Dinamometriniu raktu galėsite užveržti varžtus tiksliai tokia jėga, kokia nurodyta, nes laisvi tvirtinimo varžtai, tempiant priekabą, gali atsilaisvinti, o per stipriai užveržti - trūkti. Montuojant būtina laikytis nurodytų sukimo momentų. Pavyzdžiui, M12 klasės 8.8 varžtams reikia 85 Nm, o M16 - net 200 Nm.

Darbo vieta ir saugumas

Kadangi auto kabliai dažniausiai prie kėbulo ar rėmo tvirtinami automobilio dugno plote, patogiausia šiuos darbus atlikti ant keltuvo ar duobės. Jei duobės ar keltuvo nėra, darbus galima atlikti pakėlus automobilį domkratu, bet reikia nepamiršti, jog svarbiausia - saugumas. Jei automobilio kablį montuojate ne duobėje ar ant keltuvo, o pakėlimui naudosite domkratą, turėkite omenyje, kad užtraukti rankinį stabdį nepakanka - daugumoje automobilių rankinis stabdis blokuoja tiktai galinius ratus, kurie bus pakelti nuo žemės. Kad tinkamai užfiksuotumėte automobilį, po priekiniais ratais pakiškite specialias kaladėles. Pakėlę automobilio galinę ašį domkratu, būtinai padėkite ją ant atramų, nepalikite pakeltos ant domkrato - tai nesaugu.

Montavimo eiga

1. Bamperio nuėmimas (jei reikia): patikrinkite, ar montavimo metu reikės nuimti galinį bamperį. Tai dažniausiai būna nurodyta montavimo instrukcijoje. Jei automobilio kablio montavimui būtina nuimti bamperį, nuo to ir pradėkite. Nuimtą bamperį atsargiai padėkite tokioje vietoje, kur jis netrukdys darbui. Atkreipkite dėmesį, jog dažytas automobilio bamperis gali susibraižyti, todėl nedėkite jo tiesiai ant betoninių grindų, po juo patieskite paminkštintą apsauginį sluoksnį.
2. Tvirtinimo skylių paruošimas: patikrinkite numatytus tvirtinimo taškus automobilio kėbule ar rėme. Jeigu juose jau yra paruoštos skylės vilkimo kablio varžtams ir jų vietos tiksliai sutampa su numatytais tvirtinimo taškais jūsų kablio elementuose - grąžto neprireiks. Jeigu skylių tvirtinimo taškuose nėra, pažymėkite vietas, kuriose reikia pragręžti kėbulą ar rėmą ir, panaudoję grąžtą, išgręžkite tvirtinimo skyles. Prieš gręždami įsitikinkite, jog greta nėra vamzdelių, laidų ar kuro bako, kuriuos galėtumėte kliudyti.
3. Kablio tvirtinimas: kuomet tvirtinimo taškai paruošti, įstatykite auto kablį jam skirtoje vietoje. Kad kablys laikytųsi savo vietoje, galima jį paremti keletu spaustuvėlių ar atramomis. Prieš užfiksuojant automobilio kablį jo vietoje, kruopščiai nuvalykite visus nešvarumus ir kelio dulkes nuo vietų greta tvirtinimo taškų, tai gali sutrukdyti tinkamai priveržti kablį arba ateityje jį atlaisvinti. Kai tvirtinimo taškai nuvalyti, priveržkite priekabos kablį varžtais iš vilkimo kablio komplekto. Tvirtinant kablius automobiliams, būtina naudoti poveržles nuo savaiminio atsisukimo apsaugotas veržles su plastiku.
4. Bamperio atgalinis montavimas: patikimai pritvirtinus automobilio kablį, metas atgal uždėti bamperį. Prieš pradėdami darbus, patikrinkite, ar montavimo instrukcijos nereikalauja dalies bamperio išpjauti. Bamperio apačia turi būti išpjauta laikantis gamintojo pateikto šablono. Pavyzdžiui, BMW X5 (E70) modeliui reikia maždaug 55×90 mm išpjovimo, o Chevrolet Captiva - 250×25 mm. Tiksliai atliktas pjovimas ne tik išlaiko estetiką, bet ir užtikrina, kad parkavimo davikliai veiktų be trikdžių.
5. Priekabos rozetės pajungimas: jei kablį montuojate senesniame automobilyje, bus paprasčiau. Senesniuose automobiliuose priekabos rozetė pajungiama paprasčiausiai parinkus reikiamus laidus ir juos pajungus priekabos rozetėje pagal schemą. Nepriklausomai nuo to, ar bus montuojamas elektroninis priekabos modulis, ar tiesiogiai jungiama priekabos rozetė, atliekant elektrinės dalies pajungimą svarbu rasti vietas laidams pravesti bei paslėpti, teisingai, saugiai bei hermetiškai. Jei yra galimybė, atveskite priekabos rozetės laidus į automobilio bagažinę per jau esančią ertmę, negręžkite naujos skylės, pažeidus antikorozinę dangą, ji gali tapti korozijos židiniu. Laidų sujungimui susukite nužievintus laidus kartu ir sulituokite, po to tvirtai apvyniokite kokybiška plastikine izoliacine juosta. Naudokite tiktai kokybišką izoliacinę juostą, nepatikimas produktas gali atšokti nuo drėgmės ar esant žemai temperatūrai, tokiu atveju gali kilti trumpojo jungimo grėsmė.

Profesionalus montavimas ir jo privalumai

Automobiliniai kabliai nėra sudėtingi technologiniai mechanizmai, juos tikrai galima sumontuoti ir savarankiškai, tačiau reikia nepamiršti, jog svarbiausia - saugumas. Jūsų saugumas montuojant, automobilio saugumas tempiant priekabą bei kitų eismo dalyvių saugumas. O jei vis tik nesate užtikrinti savo jėgomis ar norite sutaupyti laiko, geriau kreiptis į automobilių servisą, kuriame meistrams kablių montavimas - kasdienis darbas be netikėtumų.

Reikalavimai ir garantijos

Vilkimo kablio montavimas - tai ne darbas, kurį galima atlikti tiesiog namų garaže turint bazinius įrankius. Profesionaliai atliktas montavimas užtikrina ne tik saugumą kelyje, bet ir atitiktį Lietuvos teisės reikalavimams. Svarbu žinoti, kad po kablio įrengimo šis pakeitimas turi būti įrašytas į automobilio registracijos dokumentus - tai privaloma procedūra Lietuvoje. Profesionalus montavimas apima visus svarbiausius techninius ir teisės reikalavimus. Patyrę meistrai dirba pagal griežtą tvarką, užtikrindami, kad kiekvienas žingsnis būtų atliktas tiksliai. Pavyzdžiui, bamperio sustiprinimas keičiamas specialiai pritaikytais montavimo elementais. Pats kablio rėmas tvirtinamas prie automobilio sparų, kur reikalingas itin tikslus išlygiavimas ir centravimas. Be techninių reikalavimų, profesionalus montavimas garantuoja, kad automobilio garantija ir visi saugumo standartai bus išlaikyti. Gamintojai reikalauja pateikti montavimo aprašymą ir dirbtuvės dokumentus, kad būtų patvirtinta garantija dėl galimų defektų.

Elektronikos integracija

Dabartiniai automobiliai turi sudėtingas elektronines sistemas, kurias būtina pritaikyti vilkimui. Tam naudojama speciali diagnostinė įranga, kuri suderina elektronines sistemas, tokias kaip CAN magistralė ir stabilumo programos (ESP/ESC), kad jos atpažintų priekabą. Profesionalūs autoelektrikai su daugiau nei 29 metų patirtimi atlieka automobilių elektros diagnostiką ir papildomos įrangos montavimą. Montavimo procesas apima kompiuterinę diagnostiką, laidų ir saugiklių patikrą bei įtampos matavimą. Visiems atliktiems darbams suteikiama 12 mėnesių garantija. Diagnostikos kaina prasideda nuo 30 € + PVM, o sudėtingesni elektros darbai kainuoja pagal 60 €/val.

Eksploatacija ir priežiūra

Norint užtikrinti ilgalaikį kablio veikimą, svarbu reguliariai jį sutepti ir apsaugoti. Maždaug po 1 000 km kaskart reikia patikrinti varžtų jungtis ir, jei veržlės ar varžtai atsilaisvinę, juos reikia priveržti tinkamu sukimo momentu. Rutulys turi būti švarus.

Svarbu žinoti eksploatuojant su priekaba:

• Prieš leidžiantis į kelionę su priekaba, reikia apmąstyti daug svarbių dalykų, pvz., vilkimo kablį, priekabą ir apkrovos paskirstymą priekaboje.
• Krovumas priklauso nuo automobilio grynosios masės. Bendras keleivių ir priedų, pvz., vilkimo kablio, svoris tokiu pačiu dydžiu sumažina automobilio krovumą.
• Jei vilkimo kablys yra pritvirtintas gamykloje, vadinasi, automobilis yra parengtas ir turi visą reikalingą įrangą priekabai vilkti.
• Automobilio vilkimo kablys turi būti atitinkamai aprobuotas.
• Jei vilkimo kablys buvo įmontuotas vėliau, pasitikslinkite autoservise, ar jūsų automobilis yra visiškai parengtas važiuoti su priekaba.
• Vežant maksimalų leistiną svorį, papildomai pripūskite padangas iki rekomenduojamo slėgio.
• Važiuojant su priekaba, variklis apkraunamas daugiau nei įprastai.
• Nevilkite sunkių priekabų, kol automobilis yra visiškai naujas. Palaukite, kol automobiliu bus nuvažiuota bent 1 000 km.
• Važiuojant su priekaba ilgomis ir stačiomis nuokalnėmis, stabdžiai apkraunami žymiai labiau nei įprastai. Važiuodami tokiomis sąlygomis, perjunkite pavarą į vienu laipsniu žemesnę ir sulėtinkite greitį.
• Saugumo sumetimais negalima viršyti maksimalaus leistino automobilio su prijungta priekaba greičio. Laikykitės leistinam greičiui ir svoriui galiojančių reikalavimų.
• Jei važiuojate su priekaba į ilgą stačią įkalnę, važiuokite lėtai.
• Venkite važiuoti su priekaba statesniais nei 12 % šlaitais.

Priekabos kabelis

Jei automobilio vilkimo kablys turi 13 kontaktų maitinimo jungtį, o priekaba turi 7 kontaktų maitinimo jungtį, vadinasi, reikia adapterio. Naudokite patvirtintus kabelių adapterius. Įsitikinkite, kad kabelis nesivelka kelio paviršiumi.

Priekabos posūkių rodikliai ir stabdžių žibintai

• Jei neveikia kurio nors iš priekabos posūkio žibintų lemputė, posūkio signalo indikatorius jungtiniame prietaisų skydelyje mirksi sparčiau nei įprasta ir informaciniame ekrane pateikiamas tekstas „Priekabos posūkių signalo sutrikimas“.
• Jei neveikia kuri nors priekabos stabdžių žibintų lemputė, rodomas „Priekabos stabdžių šviesų sutrikimas“ pranešimas.

Lygio kontrolė

Galiniai amortizatoriai išlaiko pastovų aukštį nepaisant automobilio krovinio svorio (iki didžiausio leidžiamo). Automobiliui stovint, jo galas šiek tiek nusileidžia - tai normalu.

Papildomos paslaugos ir galimybės

Be vilkimo kablio montavimo, servisai dažnai siūlo ir papildomas integracijos paslaugas, kurios praplečia automobilio galimybes. Kadangi vilkimo kablio montavimas dažnai reikalauja elektros sistemos korekcijų, tai yra puiki proga įdiegti ir kitus priedus, pavyzdžiui, premium garso sistemas, garso izoliaciją ir multimedijos įrangos montavimą. Ilgesnių kelionių su priekaba ar kemperiu planuotojai gali pasinaudoti garso izoliacijos paslaugomis. Durų, grindų, bagažinės ir ratų arkų izoliacija sumažina kelio triukšmą ir pagerina kabinos akustiką, užtikrinant komfortiškesnes keliones. Be kokybiško montavimo, verta pasinaudoti papildomomis galimybėmis, kurios pagerina automobilio funkcionalumą, pavyzdžiui, galinės vaizdo kameros, parkavimosi jutikliai ar multimedijos sistemos, kurios palengvina priekabos prijungimą ir padidina kelionės komfortą.
