Priekabos Jungties Laidų Spalvos ir Pajungimo Schemos

Priekabos naudojimas yra patogus būdas transportuoti įvairius krovinius, tačiau saugus ir tinkamas jos naudojimas neįmanomas be tinkamai veikiančios elektros sistemos. Šiame straipsnyje išsamiai aptarsime priekabos laidų pajungimo schemą, pateiksime praktinių patarimų ir atkreipsime dėmesį į dažniausiai pasitaikančias klaidas, kad užtikrintumėte saugų ir patikimą priekabos eksploatavimą.

Kodėl Svarbu Teisingai Pajungti Priekabos Laidyną?

Netinkamas priekabos laidų pajungimas gali sukelti daugybę problemų, pradedant nuo neveikiančių žibintų ir posūkių signalų, baigiant trumpaisiais jungimais ir net gaisrais. Veikianti apšvietimo sistema yra būtina saugiam eismui, ypač tamsiu paros metu ar esant blogoms oro sąlygoms. Be to, netinkamai pajungti laidai gali pažeisti automobilio elektros sistemą ir sukelti brangiai kainuojančius remonto darbus.

Pagrindiniai Priekabos Laidų Pajungimo Elementai

Prieš pradedant laidų pajungimą, svarbu susipažinti su pagrindiniais elementais:

• Farkopas (kablys): Tai prie automobilio pritvirtintas įtaisas, skirtas priekabai tempti. Farkopas turi specialų lizdą, į kurį jungiasi priekabos laidų jungtis.
• Priekabos laidų jungtis (kištukas): Tai jungtis, kuri jungiasi prie automobilio farkopo lizdo ir perduoda elektros signalus į priekabą. Dažniausiai naudojamos 7 kontaktų ir 13 kontaktų jungtys.
• Priekabos laidai: Tai laidai, kurie jungia priekabos jungtį su priekabos žibintais, posūkio signalais ir kitais elektros prietaisais.
• Lizdas (rozetė): Tai dalis, kuri montuojama ant automobilio, į kurią jungiamas priekabos kištukas.

Priekabos Laidų Jungčių Tipai: 7 Kontaktų ir 13 Kontaktų

Dažniausiai naudojami du priekabos laidų jungčių tipai: 7 kontaktų ir 13 kontaktų. Kiekvienas tipas turi savo privalumų ir trūkumų, todėl svarbu pasirinkti tinkamą jungtį, atsižvelgiant į priekabos ir automobilio poreikius.

7 Kontaktų Jungtis

7 kontaktų jungtis yra senesnis ir paprastesnis variantas, dažniausiai naudojamas mažesnėms priekaboms be papildomų elektros prietaisų. Ji palaiko pagrindines funkcijas, tokias kaip:

• Kairysis posūkio signalas
• Dešinysis posūkio signalas
• Stabdžių žibintai
• Gabaritiniai žibintai (priekiniai ir galiniai)
• Rūko žibintai
• Įžeminimas

Nors 7 kontaktų jungtis yra pakankama pagrindinėms funkcijoms, ji nepalaiko papildomų funkcijų, tokių kaip atbulinės eigos žibintai ar nuolatinė srovė vidaus apšvietimui ar akumuliatoriaus įkrovimui. Ji taip pat neturi atskiro kontakto rūko žibintui, todėl rūko žibintai dažnai jungiami kartu su gabaritiniais žibintais.

13 Kontaktų Jungtis

13 kontaktų jungtis yra modernesnis ir universalesnis variantas, kuris palaiko daugiau funkcijų ir yra tinkamas didesnėms priekaboms su papildomais elektros prietaisais, pvz., kemperiams ar priekaboms su akumuliatoriais. Ji palaiko visas 7 kontaktų jungties funkcijas ir papildomai:

• Atbulinės eigos žibintai
• Nuolatinė srovė (12V) vidaus apšvietimui ar akumuliatoriaus įkrovimui
• Papildomas įžeminimas
• Rūko žibintas (atskiras kontaktas)

13 kontaktų jungtis yra patikimesnė ir saugesnė, nes kiekviena funkcija turi atskirą kontaktą. Tai sumažina trumpųjų jungimų riziką ir užtikrina stabilų elektros tiekimą. Tačiau 13 kontaktų jungtis yra brangesnė ir reikalauja daugiau laidų. Taip pat reikalingas adapteris, jei automobilis turi 7 kontaktų lizdą, o priekaba - 13 kontaktų kištuką arba atvirkščiai.

Priekabos Laidų Pajungimo Schema: Žingsnis po Žingsnio

Toliau pateikiama bendra priekabos laidų pajungimo schema. Atkreipkite dėmesį, kad konkrečios spalvos ir numeracija gali skirtis priklausomai nuo gamintojo, todėl visada patikrinkite gamintojo instrukcijas.

7 Kontaktų Jungties Schema

13 Kontaktų Jungties Schema

Svarbu: Atkreipkite dėmesį, kad kai kuriuose automobiliuose gali būti naudojamos skirtingos laidų spalvos. Visada patikrinkite automobilio ir priekabos gamintojo instrukcijas, kad užtikrintumėte teisingą laidų pajungimą.

Praktiniai Patarimai ir Dažniausiai Pasitaikančios Klaidos

Pateikiame keletą praktinių patarimų ir dažniausiai pasitaikančių klaidų, kurių reikia vengti jungiant priekabos laidus:

• Naudokite tinkamus įrankius: Įsitikinkite, kad turite tinkamus įrankius, tokius kaip laidų nuėmiklis, replės, atsuktuvas ir multimetras.
• Atjunkite akumuliatorių: Prieš pradėdami laidų pajungimą, atjunkite automobilio akumuliatorių, kad išvengtumėte trumpųjų jungimų.
• Patikrinkite laidus: Prieš jungdami laidus, patikrinkite, ar jie nėra pažeisti ar susidėvėję. Jei reikia, pakeiskite juos naujais.
• Naudokite tinkamas jungtis: Naudokite tinkamas jungtis, kad užtikrintumėte patikimą ir saugų laidų sujungimą. Venkite naudoti izoliacinę juostą, nes ji gali atsilaisvinti ir sukelti problemas.
• Laikykitės schemos: Būtinai laikykitės priekabos laidų pajungimo schemos ir jungite laidus pagal spalvas ir numeraciją.
• Patikrinkite veikimą: Po laidų pajungimo patikrinkite visų žibintų ir posūkių signalų veikimą. Jei kuris nors žibintas neveikia, patikrinkite laidų jungtis ir saugiklius.
• Apsaugokite laidus: Apsaugokite laidus nuo mechaninių pažeidimų, naudodami gofruotus vamzdelius arba izoliacinę juostą.
• Venkite perkrovos: Venkite perkrauti priekabos elektros sistemą jungiant per daug elektros prietaisų.
• Reguliariai tikrinkite: Reguliariai tikrinkite priekabos laidus ir jungtis, kad įsitikintumėte, jog jie yra geros būklės.

Specialūs Moduliai ir Borto Kompiuterio Suderinamumas

Šiuolaikiniuose automobiliuose su sudėtingomis elektros sistemomis, prijungus priekabą tiesiogiai prie automobilio laidų, gali atsirasti problemų dėl borto kompiuterio. Borto kompiuteris gali aptikti papildomą apkrovą ir išjungti kai kurias funkcijas arba rodyti klaidas. Tokiais atvejais rekomenduojama naudoti specialius priekabos modulius (dar vadinamus "smart bypass relays").

Šie moduliai yra skirti izoliuoti priekabos elektros sistemą nuo automobilio elektros sistemos ir užtikrinti, kad borto kompiuteris nepastebėtų prijungimo prie priekabos laidų sistemos. Moduliai taip pat gali apsaugoti automobilio elektros sistemą nuo trumpųjų jungimų priekaboje.

Renkantis priekabos modulį, įsitikinkite, kad jis yra suderinamas su jūsų automobilio modeliu ir pagaminimo metais. Taip pat patikrinkite, ar modulis palaiko visas reikiamas funkcijas, tokias kaip atbulinės eigos žibintai ir nuolatinė srovė.

Alternatyvūs Laidų Pajungimo Būdai

Nors tiesioginis laidų pajungimas yra labiausiai paplitęs būdas, yra ir alternatyvių variantų, tokių kaip belaidžiai priekabos žibintai.

Belaidžiai Priekabos Žibintai

Belaidžiai priekabos žibintai yra patogus ir greitas būdas prijungti priekabos apšvietimo sistemą be laidų. Jie susideda iš dviejų žibintų, kurie pritvirtinami prie priekabos ir siunčia signalus į automobilio imtuvą. Belaidžiai žibintai yra maitinami baterijomis ir gali veikti kelias valandas.

Belaidžiai priekabos žibintai yra idealus sprendimas, jei nenorite vargti su laidais arba jei jūsų automobilyje nėra farkopo su lizdu. Tačiau jie yra brangesni už tradicinius žibintus ir reikalauja reguliaraus baterijų keitimo.

Saugos Priemonės Dirbant su Elektra

Dirbant su elektra, svarbu laikytis saugos priemonių, kad išvengtumėte nelaimingų atsitikimų. Tai apima:

• Atjunkite akumuliatorių: Prieš pradėdami bet kokius darbus su elektros sistema, atjunkite automobilio akumuliatorių.
• Naudokite izoliuotus įrankius: Naudokite izoliuotus įrankius, kad išvengtumėte elektros smūgio.
• Dėvėkite apsauginius akinius: Dėvėkite apsauginius akinius, kad apsaugotumėte akis nuo kibirkščių ar nuolaužų.
• Dirbkite gerai apšviestoje vietoje: Dirbkite gerai apšviestoje vietoje, kad gerai matytumėte, ką darote.
• Jei nesate tikri, kreipkitės į specialistą: Jei nesate tikri dėl laidų pajungimo, kreipkitės į kvalifikuotą elektriką.

Elektros Instaliacijos Laidų Spalvos ir Jų Reikšmės Bendroje Elektros Sistemoje

Tiesiant elektros laidus, labai svarbu laikytis tam tikrų taisyklių, kurios padės atlikti darbus tinkamai ir, svarbiausia, užtikrins saugumą. Daugėjant pranešimų apie gaisrus, kilusius dėl netvarkingos elektros instaliacijos, būtina atkreipti dėmesį į tinkamą laidų ir kabelių pasirinkimą bei jų montavimą.

Tinkamai pasirinkus laidus ir kabelius, galima išvengti daugelio nelaimių. Laidai gaminami su izoliacija, galinčia atlaikyti 380, 660 ir 3000 V kintančią įtampą. Laidai, kurie tiesiami tokiose vietose, kur yra didesnė jų mechaninio pažeidimo rizika, papildomai apipinami plienine cinkuota viela.

Laidų Spalvos ir Jų Reikšmė Elektros Instaliacijoje

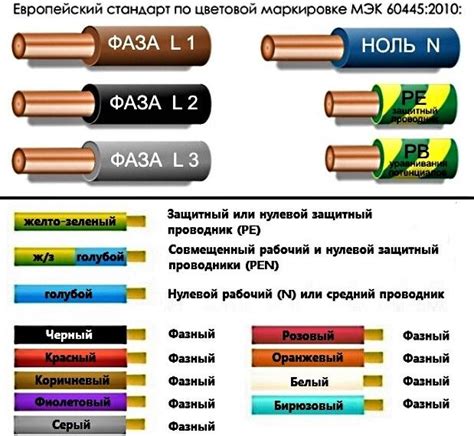

Instaliaciniame kabelyje esančių laidų spalvos padeda nustatyti kiekvieno laido paskirtį ir funkciją, laikantis standartų, padedančių išvengti laidų sujungimo klaidų ir užtikrinti saugumą.

Pagal HD 308 Europos standarto reikalavimus, 3-jų laidų instaliaciniame kabelyje esančių laidų spalvos reiškia:

• Žaliai geltona - įžeminimo laidas
• Mėlyna - darbinis (nulinis) laidas
• Rudas, baltas, juodas, raudonas arba violetinis - fazinis laidas

Kai kuriose sistemose, ypač sudėtingose elektros grandinėse ar kelių fazių sistemose, papildomiems laidams su įtampa žymėti gali būti naudojamos kitos spalvos, pavyzdžiui, geltona. Nuolatinės srovės grandinėse prie teigiamo poliaus prijungtus laidininkus įprasta žymėti raudona spalva, o prie neigiamo poliaus - juoda arba mėlyna. Spalvotiems žymėjimams, taikomiems grandinėms su keliomis vardinėmis įtampomis, standartų nėra. Automobilių elektros instaliacijai būdinga tai, kad jos grandinės, kuriose yra teigiama įtampa, yra raudonos arba raudonų atspalvių (rausvos, oranžinės), o grandinės, prijungtos prie įžeminimo, yra juodos. Kiti laidai turi specifinę spalvą, kurią nustato automobilio gamintojas.

Kabelių Tipai ir Pasirinkimas

Paprastai skiriamos šios instaliacinių kabelių rūšys: aliumininiai kabeliai, variniai kabeliai ir behalogeniai kabeliai.

• Aliumininiai kabeliai: Pasižymi lengvumu ir yra ekonomiškas variantas, todėl yra patrauklus pasirinkimas didelės apimties elektros instaliacijoms, kai reikia daug laidų. Aliumininis instaliacinis kabelis paprastai naudojamas elektros tinkluose, oro linijose ir kitose srityse, nes gali sumažinti išlaidas ir palengvinti montavimą.
• Variniai kabeliai: Yra plačiai naudojami gyvenamųjų namų ir komercinių patalpų elektros instaliacijos sistemose ir yra pasirenkami dėl savo geresnio laidumo ir lankstumo. Varis pasižymi puikiu elektros laidumu, nusileidžiančiu tik sidabrui, todėl labai efektyviai perduoda elektros energiją. Variniai instaliaciniai kabeliai taip pat yra plastiškesni, nei aliumininiai, todėl juos galima lenkti ir lengvai montuoti net ir ankštose vietose.
• Behalogeniai kabeliai: Sukurti atsižvelgiant į saugumą ir dažniausiai yra naudojami aplinkoje, kurioje reikia sumažinti gaisro pavojų. Šie instaliaciniai kabeliai, veikiami ugnies, neišskiria nuodingų dujų ar korozinių rūgščių, o tai labai svarbu visuomeninės paskirties pastatuose, ligoninėse, oro uostuose ir visur kitur, kur labai svarbi priešgaisrinė sauga.

Kabelių Apskaičiavimas ir Žymėjimas

Laidų gyslos skerspjūvį lemia jos skersmuo. Skerspjūvis parenkamas pagal konkretų galingumą. Paprastai skaičiuojama, kad 1 kW apkrovai reikia 1,57 mm² gyslos skerspjūvio.

Aliumininiams laidams tai 5 A 1 mm², variniams - 8 A 1mm². Pavyzdžiui, jei turite 5 kW galingumo boilerį, jį reiktų jungti laidu, skirtu ne mažesnei kaip 25 A srovei, o varinio laido skerspjūvis turėtų būti ne mažesnis kaip 3,2 mm². Jei bus naudojamas aliumininis laidas, jo skerspjūvis turi būti didesnis negu varinio, nes pralaidumas siekia tik maždaug 62 proc. varinio laido pralaidumo. Pavyzdžiui, jei reikia 2,5 mm² varinio laido, tai aliumininio reikės 4 mm².

Kabelio (laido) markė - raidinis žymėjimas, nurodantis elektrai laidžios gyslos medžiagą, izoliaciją, lankstumo lygį ir apsauginės dangos konstrukciją. Svarbiausia - kabelį pirkti su atsarga. Ilgalaikė kabelio srovė negali būti mažesnė už apsaugos aparatūros išjungimo srovę.

Elektrotechniniai Vamzdžiai ir Kanalai

Elektrotechniniai vamzdžiai ir kanalai skirti laidų apsaugai nuo mechaninių poveikių ir pažeidimų bei laidų izoliacijos apsaugai nuo neigiamo aplinkos ir atmosferos poveikio. Laidų jungimai ir atsišakojimai atliekami dėžutėse.

• Lankstieji Gofruoti Vamzdžiai: Gofros lankstumas leidžia bet kuriame taške pakeisti klojimo kryptį ir daryti išlinkimus. Identiško skersmens gofruoti vamzdžiai tarpusavyje sujungiami plastikinėmis gofruotomis movomis. Geriau laidus ir kabelius ištiesti gofrose, dar nepaklojus ir nesumontavus pačių gofrų.
• Standieji Elektrotechniniai Vamzdžiai: Kadangi jų gamybai naudojamas kietas polivinilchloridas (PVC), standžių vamzdžių nerekomenduojama kloti ir montuoti lauke, nes PVC medžiaga stipriame šaltyje yra linkusi pleišėti. Standartinis standžiųjų vamzdžių ilgis siekia 3 m. Tarpusavyje jie jungiami užmaunamomis plastikinėmis movomis, kurios užtikrina vidinės ertmės hermetiškumą.
• Plieniniai Vamzdžiai: Naudojami elektros instaliacijai drėgnose patalpose bei ten, kur aplinka degi, sprogi ir chemiškai aktyvi, kur negalimas atviras laidų tiesimas be vamzdžių ir plastikiniuose vamzdžiuose. Horizontalūs vamzdžiai, kad juose nesikauptų drėgmė ir kondensatas, klojami atsižvelgiant į aplinkos sąlygas, su nedideliu nuolinkiu į dėžutės pusę.
• Kabelių Kanalai: Dažniausiai naudojami paviršiniam kabelinių tinklų montavimui biuruose. Kabelių kanalų dėžių standartinis ilgis siekia 2-2,5 m. Jie gaminami iš nedegios polivinilchlorido medžiagos, pasižyminčios ir atsparumu chemiškai agresyviai aplinkai.
• Elektrotechninės Grindjuostės: Išsaugo estetišką interjero vaizdą bei, skirtingai nuo sieninių kabelių kanalų, padeda sutaupyti daug naudingo patalpos ploto. Grindjuosčių plastmasiniai ir metaliniai korpusai dažniausiai yra tradicinės rudos, pilkos grindjuosčių arba medieną imituojančios spalvos.
• Grindiniai Kabelių Kanalai: Skirti ištiestų grindimis kabelių apsaugai. Grindinių kabelių kanalų užduotis - būti kiek įmanoma nepastebimais, todėl jų korpusų dizainui naudojamos pilkos arba imituojančios medieną spalvos.
• Požeminiai Kabeliai: Požeminis elektros energijos kabelis yra saugesnis ir patikimesnis energijos perdavimo būdas nei oro linijos, kurias dažnai pažeidžia gamtos stichijos. Kabelio gylis po žeme priklauso nuo kabelio įtampos, jo tiesimo vietos.
