Priekabos elektros instaliacija - tai svarbi priekabos dalis, užtikrinanti saugų ir tinkamą jos naudojimą. Ji leidžia priekabai komunikuoti su transporto priemone, perduodant signalus apie stabdymą, posūkius ir gabaritus. Tinkamai įrengta ir prižiūrima elektros instaliacija užtikrina ne tik saugumą kelyje, bet ir atitinka teisinius reikalavimus.
Priekabos elektros instaliacijos pagrindai
Priekabos elektros instaliacija susideda iš kelių pagrindinių komponentų: jungties (kištuko), laidų, žibintų ir, kartais, papildomų įrenginių, tokių kaip akumuliatorius ar inverteris. Svarbu suprasti, kaip šie komponentai veikia kartu, kad būtų galima tinkamai įrengti ir prižiūrėti sistemą.
Jungtis (kištukas)
Jungtis yra sąsaja tarp priekabos ir transporto priemonės elektros sistemų. Dažniausiai naudojamos 7-ių ir 13-os kontaktų jungtys. Kiekvienas kontaktas jungtyje atlieka tam tikrą funkciją, pavyzdžiui, posūkio signalas, stabdymo signalas, gabaritinė šviesa, atbulinės eigos šviesa ir t.t.
7-ių kontaktų jungtis
Tai senesnio tipo jungtis, dažniausiai naudojama senesnėms priekaboms ir priekaboms su mažesniais elektros poreikiais. Ji palaiko pagrindines funkcijas: kairįjį ir dešinįjį posūkio signalus, stabdymo signalą, gabaritinę šviesą, rūko žibintą ir masę.
13-os kontaktų jungtis
Tai modernesnė jungtis, kuri palaiko visas 7-ių kontaktų jungties funkcijas, taip pat papildomas funkcijas, tokias kaip atbulinės eigos šviesa, pastovi 12V įtampa (naudojama priekabos akumuliatoriui įkrauti ar kitoms reikmėms) ir įžeminimas.
Laidai
Laidai jungia jungtį su žibintais ir kitais elektros įrenginiais priekaboje. Svarbu naudoti tinkamo storio ir kokybės laidus, kad būtų užtikrintas tinkamas srovės pralaidumas ir išvengta perkaitimo ar trumpojo jungimo. Dažniausiai naudojami specialūs priekabų laidai, kurie yra atsparūs aplinkos poveikiui (drėgmei, temperatūros svyravimams).
Žibintai
Priekabos žibintai atlieka svarbų vaidmenį užtikrinant saugumą kelyje. Jie informuoja kitus vairuotojus apie priekabos buvimą, judėjimo kryptį ir stabdymą. Priekaboje turi būti įrengti šie žibintai: gabaritiniai, posūkių, stabdymo, rūko (jei numatyta), atbulinės eigos (jei numatyta) ir valstybinio numerio apšvietimo žibintai.
Priekabos elektros instaliacijos jungimo schemos
Yra keletas standartinių priekabos elektros instaliacijos jungimo schemų. Svarbu pasirinkti tinkamą schemą, atsižvelgiant į jungties tipą (7-ių ar 13-os kontaktų) ir priekabos elektros poreikius. Tinkamai parinkta schema užtikrins teisingą žibintų veikimą ir apsaugos nuo elektros gedimų. Žemiau pateikiamos dažniausiai naudojamos schemos:

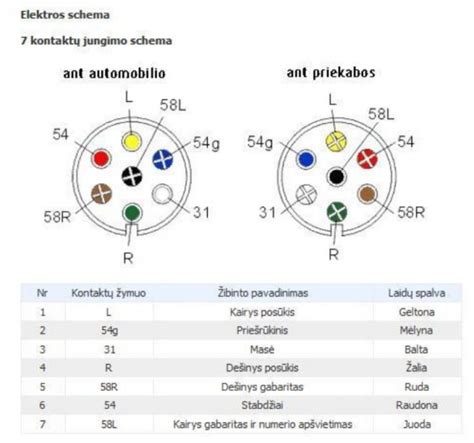

7-ių kontaktų jungties schema
Šioje schemoje kiekvienas kontaktas jungtyje atitinka tam tikrą funkciją. Paprastai, kontaktų išdėstymas yra toks:
- 1 kontaktas: Kairysis posūkio signalas
- 2 kontaktas: Rūko žibintas (jei yra)
- 3 kontaktas: Masė
- 4 kontaktas: Dešinysis posūkio signalas
- 5 kontaktas: Dešinė gabaritinė šviesa / Valstybinio numerio apšvietimas
- 6 kontaktas: Stabdymo signalas
- 7 kontaktas: Kairė gabaritinė šviesa
Svarbu atkreipti dėmesį, kad skirtingų gamintojų schemos gali šiek tiek skirtis, todėl visada reikia patikrinti gamintojo instrukcijas. Standartinėje 7 kontaktų sistemoje paprastai nėra atskiros atbulinės eigos žibinto grandinės ar papildomų maitinimo grandinių.

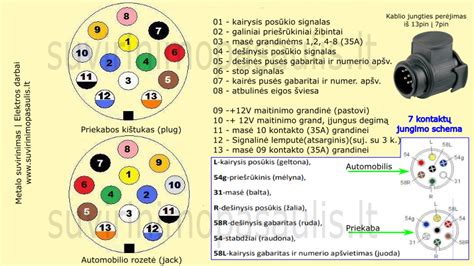

13-os kontaktų jungties schema
Ši schema yra sudėtingesnė už 7-ių kontaktų schemą, nes palaiko daugiau funkcijų. Kontaktų išdėstymas yra toks:
- 1 kontaktas: Kairysis posūkio signalas
- 2 kontaktas: Rūko žibintas (jei yra)
- 3 kontaktas: Masė (1-8 kontaktai)
- 4 kontaktas: Dešinysis posūkio signalas
- 5 kontaktas: Dešinė gabaritinė šviesa / Valstybinio numerio apšvietimas
- 6 kontaktas: Stabdymo signalas
- 7 kontaktas: Kairė gabaritinė šviesa
- 8 kontaktas: Atbulinės eigos šviesa
- 9 kontaktas: Pastovi 12V įtampa
- 10 kontaktas: Įkraunama 12V įtampa (valdoma degimo rakteliu)
- 11 kontaktas: Masė (10 kontaktas)
- 12 kontaktas: Nenaudojamas (paprastai)
- 13 kontaktas: Masė (9 kontaktas)
Kaip ir su 7-ių kontaktų schema, svarbu patikrinti gamintojo instrukcijas, kad įsitikintumėte, jog jungtis yra prijungta teisingai. Praktiškai 13 kontaktų sistemos dažnai pasirenkamos, kai reikia papildomų funkcijų (pavyzdžiui, atbulinės eigos žibinto ir (arba) papildomų maitinimo grandinių).
Priekabos elektros instaliacijos įrengimo patarimai
Priekabos elektros instaliacijos įrengimas gali būti atliktas savarankiškai, tačiau rekomenduojama kreiptis į specialistą, jei neturite patirties su elektros darbais. Jei nusprendžiate įrengti instaliaciją patys, laikykitės šių patarimų:
KAIP TEISINGAI SUMONTUOTI 3 ROZETES: VISI NIUANSAI IR KLAIDOS, KURIŲ BŪTINA VENGTI
- Naudokite tinkamus įrankius: Turėkite reikiamus įrankius, tokius kaip replės, laidų nuėmimo įrankis, multimetras ir lituoklis (jei reikia lituoti jungtis).
- Pasirinkite tinkamus laidus: Naudokite tinkamo storio ir kokybės laidus, skirtus priekabų elektros instaliacijai.
- Atsargiai prijunkite jungtis: Atidžiai sekite jungimo schemą ir įsitikinkite, kad kiekvienas kontaktas yra prijungtas teisingai.
- Apsaugokite laidus: Naudokite gofruotus vamzdelius arba kitas apsaugos priemones, kad apsaugotumėte laidus nuo mechaninių pažeidimų ir aplinkos poveikio.
- Patikrinkite instaliaciją: Po įrengimo patikrinkite, ar visi žibintai veikia tinkamai. Naudokite multimetrą, kad patikrintumėte įtampą ir srovę kiekviename kontakte.
- Izoliuokite jungtis: Naudokite termoizoliacinę juostą arba specialias jungčių izoliavimo priemones, kad apsaugotumėte jungtis nuo drėgmės ir korozijos.
- Atsargiai su mase: Užtikrinkite gerą masės kontaktą. Blogas masės kontaktas gali sukelti žibintų veikimo sutrikimus.
Dažniausios priekabos elektros instaliacijos problemos ir jų sprendimo būdai
Net ir tinkamai įrengta priekabos elektros instaliacija gali susidurti su problemomis. Štai keletas dažniausių problemų ir jų sprendimo būdų:
- Žibintai neveikia: Pirmiausia patikrinkite saugiklius transporto priemonėje ir priekaboje. Jei saugikliai sveiki, patikrinkite laidus ir jungtis, ar nėra pažeidimų ar korozijos. Taip pat patikrinkite žibintų lemputes.
- Žibintai mirksi: Tai gali būti dėl blogo masės kontakto. Patikrinkite masės laidus ir jungtis.
- Trumpasis jungimas: Trumpasis jungimas gali sukelti saugiklių perdegimą. Atjunkite priekabą nuo transporto priemonės ir patikrinkite laidus, ar nėra pažeidimų.
- Žibintai šviečia silpnai: Tai gali būti dėl įtampos kritimo. Patikrinkite laidų storį ir jungtis.
- Korozija: Korozija gali paveikti jungtis ir laidus, sukeldama žibintų veikimo sutrikimus. Reguliariai valykite jungtis ir naudokite specialias apsaugos priemones.
Priekabos elektros instaliacijos priežiūra
Reguliari priekabos elektros instaliacijos priežiūra padės išvengti problemų ir užtikrins saugų naudojimą. Štai keletas priežiūros patarimų:
- Reguliariai patikrinkite žibintus: Prieš kiekvieną kelionę patikrinkite, ar visi žibintai veikia tinkamai.
- Valykite jungtis: Reguliariai valykite jungtis nuo purvo ir korozijos.
- Patikrinkite laidus: Patikrinkite laidus, ar nėra pažeidimų ar susidėvėjimo.
- Apsaugokite instaliaciją nuo drėgmės: Naudokite specialias apsaugos priemones, kad apsaugotumėte instaliaciją nuo drėgmės.
- Saugokite nuo perkrovos: Venkite perkrauti priekabos elektros sistemą.
Teisiniai reikalavimai
Priekabos elektros instaliacija turi atitikti teisinius reikalavimus. Lietuvoje galioja tam tikri reikalavimai žibintų išdėstymui, jų spalvai ir stiprumui. Prieš naudojant priekabą, įsitikinkite, kad ji atitinka visus reikalavimus.
Elektros jungimo schemų spalvų kodai
Norint teisingai prijungti priekabos elektros instaliaciją, svarbu žinoti spalvų kodus, kurie nurodo, kurį laidą jungti prie kurio kontakto. Spalvų kodai gali skirtis priklausomai nuo gamintojo ir šalies, tačiau dažniausiai naudojami šie:
7-ių kontaktų rozetės spalvų kodai (dažniausiai naudojami):
- Kairysis Posūkis: Geltona
- Dešinysis Posūkis: Žalia
- Stabdžių Žibintas: Raudona
- Gabaritinis Žibintas (Dešinys): Ruda
- Gabaritinis Žibintas (Kairys): Juoda
- Atbulinės Eigos Žibintas: Mėlyna (dažniausiai nenaudojama)
- Įžeminimas: Balta
13-os kontaktų rozetės spalvų kodai (dažniausiai naudojami):
- Kairysis Posūkis: Geltona
- Dešinysis Posūkis: Žalia
- Stabdžių Žibintas: Raudona
- Gabaritinis Žibintas (Dešinys): Ruda
- Gabaritinis Žibintas (Kairys): Juoda
- Atbulinės Eigos Žibintas: Mėlyna
- Įžeminimas: Balta
- Rūko Žibintas: Pilka
- Nuolatinė Srovė: Oranžinė
- Įjungtas Uždegimas: Violetinė
- Įžeminimas (Papildomas): Balta/Raudona
- Laisvas Kontaktas: Balta/Mėlyna
- Laisvas Kontaktas: Balta/Žalia
Svarbu: Prieš jungiant laidus, visada pasitikrinkite gamintojo instrukcijas ir laidų schemą.
Kaip rasti tinkamą elektriką priekabos jungimui?
Jei nesate tikri dėl savo gebėjimų prijungti priekabą, geriausia kreiptis į profesionalų elektriką, kuris specializuojasi priekabų jungime. Rasti tinkamą elektriką gali būti iššūkis, todėl štai keletas patarimų:
- Ieškokite Patirties: Pasirinkite elektriką, kuris turi patirties jungiant priekabas. Paklauskite apie jų patirtį ir kvalifikaciją.
- Skaitykite Atsiliepimus: Patikrinkite elektrikų atsiliepimus internete. Tai padės jums įvertinti jų reputaciją ir kokybę.
- Gaukite Kainos Pasiūlymus: Prieš priimant sprendimą, gaukite kainos pasiūlymus iš kelių elektrikų. Palyginkite kainas ir paslaugas.
- Klauskite Apie Garantiją: Pasidomėkite, ar elektrikas suteikia garantiją savo darbui. Garantija suteikia jums papildomą saugumą.
Teisės aktai ir reikalavimai priekabų jungimui Lietuvoje
Lietuvoje galioja tam tikri teisės aktai ir reikalavimai, susiję su priekabų jungimu. Svarbu žinoti šiuos reikalavimus, kad išvengtumėte baudų ir užtikrintumėte saugumą keliuose:
- Priekabos Registracija: Priekaba turi būti registruota ir turėti galiojančią techninę apžiūrą.
- Vilkimo Kablio Atitikimas: Vilkimo kablys turi atitikti priekabos svorį ir tipą.
- Žibintų Veikimas: Visi priekabos žibintai turi veikti tinkamai.
- Saugos Grandinė: Saugos grandinė turi būti pritvirtinta.
- Leidžiamas Svoris: Negalima viršyti leidžiamo priekabos svorio.
Svarbu: Prieš važiuodami su priekaba, pasidomėkite galiojančiais teisės aktais ir reikalavimais.
Ateities tendencijos priekabų jungimo srityje
Priekabų jungimo sritis nuolat tobulėja, atsirandant naujoms technologijoms ir inovacijoms. Štai keletas ateities tendencijų:
- Belaidės Jungtys: Belaidės technologijos gali pakeisti tradicines elektros jungtis, palengvinant priekabos prijungimą ir atjungimą.
- Automatinis Sujungimas: Automatinės sistemos gali padėti saugiai ir efektyviai sujungti priekabą su automobiliu.
- Išmaniosios Priekabos: Išmaniosios priekabos gali turėti integruotas sistemas, kurios stebi priekabos būklę ir praneša apie problemas.
Šios tendencijos padės padidinti priekabų jungimo saugumą, patogumą ir efektyvumą.
Papildomi patarimai ir svarstymai
- Reguliariai Tikrinkite Jungtis: Reguliariai tikrinkite mechanines ir elektrines jungtis, kad įsitikintumėte, jog jos yra tvirtos ir saugios.
- Naudokite Apsaugos Priemones: Naudokite apsaugos priemones, tokias kaip kištukų apsaugos, kad apsaugotumėte jungtis nuo korozijos ir pažeidimų.
- Laikykitės Saugos Reikalavimų: Visada laikykitės saugos reikalavimų, jungiant ir naudojant priekabą.
