Šiame straipsnyje apžvelgiama informacija apie Peugeot 406 oro kondicionieriaus daviklio veikimą, galimus gedimus ir jų sprendimo būdus, taip pat pateikiamos saugiklių schemos, susijusios su oro kondicionavimo sistema.
Oro Kondicionieriaus Slėgio Jungiklis (Daviklis)
Oro kondicionieriaus slėgio jungiklis yra svarbus sistemos komponentas, kuris stebi šaltnešio slėgį ir užtikrina saugų jos veikimą. Jis veikia kaip apsauginis įtaisas, išjungdamas kompresorių, jei slėgis sistemoje tampa per didelis arba per mažas. Sugedus šiam jungikliui, oro kondicionavimo sistema gali nustoti šaldyti, kompresorius gali neįsijungti arba veikti su pertrūkiais.
Pavyzdžiui, naudotas Peugeot 406 (1995.11 - 1999.03 metų) oro kondicionieriaus daviklis su EuroImpex kodu EIS00843695 gali būti rasta rinkoje. Šio automobilio specifikacijos: markė Peugeot, modelis 406, dyzelinis kuras, variklio tūris 1900 cc, pagaminimo metai 1997.
Dažni Oro Kondicionieriaus Gedimai ir Jų Diagnostika
Kai oro kondicionierius nustoja veikti, dažnai susiduriama su klaidomis, kurios nurodo konkretaus komponento gedimą. Pavyzdžiui, klaida C994 „kondicionieriaus kompresoriaus ritės valdymo gedimas“ rodo problemą su kompresoriaus elektromagnetine rite.
Kompresoriaus Elektromagnetinės Ritės Tikrinimas ir Keitimas
Norint patikrinti kompresoriaus ritę, galima primityviai prijungti 12V nuo akumuliatoriaus tiesiai į ritės fiškę. Jei elektromagnetas suveikia ir laidas nekaista, ritė veikia. Jei trumpina, laidas tik kaista, o elektromagnetas neveikia.
Whistling of drive belt - Peugeot 406 2.0 HDi
Jei ritė neveikia, ji gali būti nutrūkusi arba trumpinti. Nutrukusią ritę kartais užtenka pakeisti, dažniausiai net nereikia judinti kompresoriaus ir freono, ypač jei tai Sanden kompresorius. Jei ritė trumpina, gali būti nusineštas ir saugiklis BSM, o kartais ir pats BSM blokas gali sugesti, nors tai retesni atvejai.
Atsarginių ričių kai kuriems kompresoriams galima rasti kinietiškų ar lenkiškų. Nors jos gali idealiai netikti pagal matmenis, svarbu, kad telpa, niekur nesiliestų ir nebūtų per toli nuo sankabos, kad pritrauktų. Fiškę galima persilituoti savo. Taip pat galima dėti naudotą ritę nuo šrotinio kompresoriaus - tuomet ji tikrai tiks ir nereikės judinti freono. Galima panaršyti Thermotec kataloge, kur yra pasiūlymų naujų ričių.
Naujesnių Automobilių Oro Kondicionavimo Sistemos Ypatumai
Svarbu atkreipti dėmesį, kad naujesniuose automobiliuose, pavyzdžiui, kai kuriuose Toyota ir VW modeliuose nuo 2004 metų, jau nebėra elektrosankabos. Freoną dozuoja elektrovuostuvas, kurį paprastai valdo BSI blokas. Kai kuriuose modeliuose netgi nėra relės ar saugiklio, o valdymas vyksta tiesiogiai nuo BSI per tranzistorių. Tačiau, kalbant apie Peugeot 406 ir nurodytą klaidą, senesni modeliai kompresoriaus sankabą vis dar jungė per relę. Naujesni modeliai su tranzistoriumi jau turi viršsrovės apsaugą vietoj saugiklių.
Peugeot 406 Saugiklių Dėžučių Schemos
Peugeot 406 buvo gaminamas nuo 1995 iki 2004 metų ir sulaukė kelių atnaujinimų, įskaitant pereinamuosius modelius ir seriją su visiškai nauja multiplex instaliacija nuo 2001 metų. Dėl šių pokyčių egzistuoja kelios skirtingos saugiklių dėžučių schemos.
Variklio Skyrius
Po variklio dangčiu esančios saugiklių dėžutės gali būti skirtingose vietose, priklausomai nuo automobilio komplektacijos ir pagaminimo metų.
1 Tipas
Šiame variklio skyriaus saugiklių dėžutės tipe, saugiklis gali būti atsakingas už oro kondicionavimo sistemą.
| Saugiklis | Amperai (A) | Paskirtis |
|---|---|---|
| FM1 | 50A | Apsaugos nuo vagysčių sistema |
| FM2 | 50A | Apsaugos nuo vagysčių sistema (grandinė nuo degimo jungiklio) |
| FM3 | 50A | Pagrindinės saugiklių dėžutės maitinimas |
| FM4 | 50A | Šviesų jungiklis |
| FM5 | 50A | |
| FM6 | 20 / 40A | Ventiliatorius 1 |
| FM7 | 20 / 40A | Ventiliatorius 2 |
| FM8 | 40A | Elektriniai stiklo pakėlėjai |
| 1 | 10A | Automatinės pavarų dėžės ECU, automatinės pavarų dėžės pavarų perjungimo svirties padėties selektorius |
| 2 | 25A | ABS |
| 3 | 20A | Variklio veikimas |
| 4 | 15A | Dvigubas relės 12 vožtuvų turbodizeliui 2.1 litro ir V6 24 vožtuvų 2.0 litro turbokompresoriniam varikliui su įpurškimu, V6 2.0 litro turbokompresoriniam varikliui su įpurškimu |
| 5 | 10A | Signalo garsintuvas |
| 6 | 15A | Žibintų plovimo laikmatis |
| 7 | ||
| 8 | 10A | Lambda zondas |
| 9 | 10A | Kuro siurblys |
| 10 | ||
| 11 | 10A | Kairys rūko žibintas |
| 12 | ||
| 13 | 10A | Kairysis tolimųjų žibintų žibintas |
| 14 | 10A | Dešinysis tolimųjų žibintų žibintas |
| 15 |
2 Tipas
Šioje variklio skyriaus saugiklių dėžutėje saugikliai, susiję su oro kondicionieriumi, yra išvardyti toliau.
| Saugiklis | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 10A | Atbulinės eigos žibintai, dvigubo įpurškimo relė, alyvos temperatūros daviklis, alyvos lygio daviklis, oro kondicionieriaus kompresorius. |
| 2 | 15A | Kuro siurblys, kuro garų surinkimo solenoidinis vožtuvas |
| 3 | 10A | Elektroninis blokas |
| 4 | 10A | Variklio ir automatinės pavarų dėžės kompiuteris. |
| 5 | 10A | Dalelių filtro kompiuteris (FAP), galinio valytuvo relė. |
| 6 | 15A | Priekiniai rūko žibintai. |
| 7 | 20A | Žibintų plovikliai |
| 8 | 20A | Tiesioginio įpurškimo benzininio variklio kompiuteris, sankabos pedalo jungiklis. |
| 9 | 15A | Kairysis artimųjų žibintų žibintas. |
| 10 | 15A | Dešinysis artimųjų žibintų žibintas. |
| 11 | 10A | Kairysis tolimųjų žibintų žibintas. |
| 12 | 10A | Dešinysis tolimųjų žibintų žibintas. |
| 13 | 15A | Signalo garsintuvas |
| 14 | 10A | Priekinio ir galinio stiklo plovimo siurblys |
| 15 | 30A | Uždegimo ritė, valytuvas, deguonies jutiklis, alyvos slėgio jutiklis, įpurškimo sistema. |
| 16 | 30A | Kompresorius, alyvos temperatūros matuoklis, alyvos lygio matuoklis, stabdžių žibintai, generatorius, dyzelino vandens patekimo jutiklis, įpurškimo kompiuterio valdymo relė. |
| 17 | 30A | Elektrinis keleivio sėdynės reguliavimas. |
| 18 | 40A | Oro kondicionieriaus ventiliatorius, starteris, mažo greičio priekinio stiklo valytuvas. |
3 Tipas
Šioje schemoje taip pat nurodomi saugikliai, susiję su oro kondicionieriaus veikimu.
| Saugiklis | Paskirtis |
|---|---|
| 1 | Atbulinės eigos žibintai, dvigubo įpurškimo relė, alyvos temperatūros daviklis, alyvos lygio daviklis, oro kondicionieriaus kompresorius. |
| 2 | Kuro siurblys, kuro garų surinkimo solenoidinis vožtuvas. |
| 3 | Elektroninis blokas. |
| 4 | Variklio ir automatinės pavarų dėžės kompiuteris. |
| 5 | Dalelių filtro kompiuteris (FAP), galinio valytuvo relė. |
| 6 | Priekiniai rūko žibintai. |
| 7 | Žibintų plovikliai. |
| 8 | Tiesioginio įpurškimo benzininio variklio kompiuteris, sankabos pedalo jungiklis. |
| 9 | Kairysis artimųjų žibintų žibintas. |
| 10 | Dešinysis artimųjų žibintų žibintas. |
| 11 | Kairysis tolimųjų žibintų žibintas. |
| 12 | Dešinysis tolimųjų žibintų žibintas. |
| 13 | Garso signalas. |
| 14 | Priekinio ir galinio stiklo plovimo siurblys. |
| 15 | Uždegimo ritė, valytuvas, deguonies jutiklis, alyvos slėgio jutiklis, įpurškimo sistema. |
| 16 | Kompresorius, alyvos temperatūros daviklis, alyvos lygio daviklis, stabdžių žibintai, generatorius, vandens patekimo jutiklis dyzeline kuro sistemoje, įpurškimo kompiuterio valdymo relė. |
| 17 | Elektrinis keleivio sėdynės padėties reguliavimas. |
| 18 | Oro kondicionieriaus ventiliatorius, starteris, mažo greičio priekinio stiklo valytuvas. |
Dauguma relių yra sumontuotos variklio skyriaus relės ir saugiklių dėžutėje arba prietaisų skydelio apačioje vairuotojo pusėje, išskyrus stoglangio relę, valytuvo relę ir radiatoriaus ventiliatoriaus relę.
Salonas

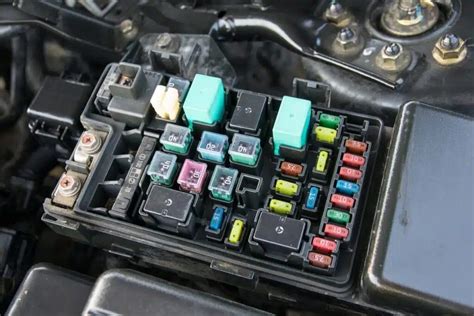

Norėdami prieiti prie salono saugiklių dėžutės, atsukite atitinkamus varžtus, o jei yra svirtis - patraukite ją.
1 Tipas
Šioje salono saugiklių dėžutės schemoje nurodomi saugikliai, susiję su oro kondicionavimo sistema ir kitais svarbiais elementais.
| Saugiklis | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 20 / 30A | Žiebtuvėlis |
| 2 | 10A | Aušinimo skysčio lygio daviklis, dyzelinio variklio kuro filtro vandens buvimo daviklis, maitinimas grandinei po variklio užvedimo, prietaisų skydelis, kelionės kompiuteris, elektroninė apsaugos nuo vagysčių sistema, vairo stiprintuvas, katalizatoriaus kaitinimo elektroninis valdymo blokas (ECU), greičio kontrolės jungties blokas. |
| 3 | 10A | ECU ir elektroninės pakabos valdymo jungiklis. |
| 4 | 5A | Priekinis kairysis, galinis dešinysis šoniniai žibintai. |
| 5 | 10A | Žibintų valdymas, žibintų plovikliai, artimųjų žibintų indikatoriaus apšvietimas prietaisų skydelyje, dešinysis šoninis žibintas. |
| 6 | 15A | Automatinės pavarų dėžės ECU, pavaros įjungimo daviklis. |
| 7 | 20A | Priekabos elektros instaliacija. |
| 9 | 5A | Priekinis dešinysis, galinis kairysis šoniniai žibintai, priminimo apie likusius įjungtus žibintus garsinis signalas. |
| 10 | 30A | Sėdynių atminties maitinimo grandinė. |
| 11 | 30A | Priekinė kairioji sėdynė. |
| 12 | 15A | Atbulinės eigos žibintas, oro kondicionierius, signalizacijos ECU, sirena, stabdžių žibintai, elektrinio durų užrakto relė. |
| 13 | 30A | Priekinė dešinioji sėdynė. |
| 14 | 30A | Galiniai elektriniai stiklo pakėlėjai. |
| 15 | 20A | Centrinio užrakto ECU, radijo atmintis, ventiliatoriaus relė, "Bitron" dviguba relė, sėdynių atminties ECU, apsaugos nuo vagysčių signalizacijos ECU, apsaugos nuo vagysčių signalizacijos relės maitinimo grandinė, infraraudonųjų ir radijo nuotolinio valdymo blokai. |
| 17 | 10A | Radijas. |
| 18 | 5A | Galiniai rūko žibintai. |
| 19 | 5A | Interjero apšvietimo jungiklių, valdymo panelės, prietaisų skydelio ir reostato apšvietimas. |
| 20 | 10A | Kairysis artimųjų žibintų žibintas. |
| 21 | 10A | Kompresoriaus išjungimo relė, kompresorius, slėgio jungiklis, dienos žibintai, maksimalaus ventiliatoriaus greičio relė, oro kondicionieriaus valdymas, salono temperatūros daviklis. |
| 22 | 20A | Galinio stiklo valytuvas. |
| 24 | 30A | Priekinio stiklo valytuvo valdymas, priekinio stiklo valytuvo variklis, priekinio stiklo valytuvo laikmatis, galinio šildomo stiklo laikmatis, kruizo kontrolės jungiklis - kruizo kontrolės išjungimo daviklis, esantis ant stabdžių pedalo. |
| 25 | 10A | Automatinės pavarų dėžės ECU, pavarų perjungimo daviklis, laikrodis, kelionės kompiuteris, elektroninė apsaugos nuo vagysčių sistema, variklio valdymas, žibintai, tūrio jungiklis ir apsaugos nuo vagysčių įspėjimo sistema. |
| 26 | 15A | Avarinio sustojimo signalo jungiklis. |
| 27 | 30A | Priekinių durų elektriniai stiklo pakėlėjai. |
| 28 | 10A | Prietaisų skydelis, skaitmeninis laikrodis, galinio vaizdo veidrodėlio reguliavimo pavara, sulankstomo galinio vaizdo veidrodėlio reguliavimo pavara, elektrinis priekinių durų lango reguliatorius, sėdynių atminties ECU, pilno užrakto ECU, lango grąžinimo relė, stoglangis, kelionės kompiuteris. |
| 29 | 30A | Elektrinis priekinių durų stiklo pakėlėjas, stoglangis. |
| 30 | 15A | Priekiniai ir galiniai padėties žibintai, pirštinių skyriaus apšvietimas, avarinio signalo jungiklis, CD grotuvas, viršijamo greičio garsinis signalas, elektrinis užraktas, veidrodėlio apšvietimas. |
Saugiklis numeris 1 yra atsakingas už žiebtuvėlį.
2 Tipas
Ši schema pateikia saugiklių paskirtis salone.
| Saugiklis | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | Šuntas | Bendras oro pagalvėms. |
| 2 | 5A | Vėdinimo sistemos valdymo blokas. |
| 3 | 10A | Prietaisų skydelis. |
| 4 | 5A | Signalas + po degimo įjungimo intelektualiam perjungimo blokui. |
| 6 | 10A | Vairo kolonėlės jungikliai. |
| 7 | 15A | Signalizacijos sirena. |
| 8 | 10A | Borto navigacijos sistema. |
| 9 | 5A | Signalas + akumuliatoriaus intelektualiai jungiklių dėžutei. |
| 10 | 15A | Automobilio radijas. |
| 11 | 10A | Trečiasis stabdžių žibintas. |
| 12 | 10A | Dešinysis stabdžių žibintas. |
| 13 | 20A | Vairuotojo durų elektrinis langas. |
| 14 | 30A | Galinio elektrinio lango maitinimas. |
| 15 | + akumuliatoriaus | Priekabos įtaiso jungtis. |
| 16 | 20A | Sėdynių reguliavimo atmintis. |
| 17 | 20A | Keleivio sėdynės elektrinis reguliavimas. |
| 18 | 10A | Žiebtuvėlio apšvietimas, ekranas, jungiklių apšvietimas, peleninė, automatinės pavarų dėžės selektorius. |
| 19 | 10A | Galiniai rūko žibintai. |
| 20 | 10A | Dešinysis galinis ir kairysis priekinis šoniniai žibintai. |
| 21 | 10A | Kairysis galinis ir dešinysis priekinis šoniniai žibintai. |
| 22 | 10A | Pirštinių skyriaus apšvietimas, prožektorius, veidrodėlio apšvietimas, priekinės ir galinės lempų gaubtai, langų reguliatorių apšvietimas, salono automatinio tamsėjimo galinis veidrodėlis. |
| 23 | 20A | Žiebtuvėlis. |
| 25 | 20A | Automobilio radijas. |
| 27 | 5A | Galinio elektrinio lango relė. |
| 28 | 15A | Elektriniai sėdynių šildytuvai. |
| R1 | 15A | Atsarginis saugiklis. |
| R2 | 10A | Atsarginis saugiklis. |
| R3 | 30A | Atsarginis saugiklis. |
| R4 | 20A | Atsarginis saugiklis. |
| R5 | 15A | Atsarginis saugiklis. |
3 Tipas
Ši schema pateikia saugiklių paskirtis salone, detaliau susijusias su vėdinimo ir oro kondicionavimo sistema.
| Saugiklis | Amperai (A) | Paskirtis |
|---|---|---|
| F1 | Šuntas | Diržo įtempiklis, oro pagalvės. |
| F2 | 5A | Oro termistorius, vėdinimo valdymo sistema. |
| F3 | 10A | Stabdžių žibintai, sankabos pedalas, prietaisų skydelis, kruizo kontrolės sistema, keleivio oro pagalvės išjungimas. |
| F4 | 5A | Degimo spyna integruotai diagnostikos sistemai. |
| F6 | 10A | Variklio valdymo blokas. |
| F7 | 15A | Apsaugos nuo vagysčių signalizacija. |
| F8 | 10A | Ekranas, salono apšvietimas, sėdynių atmintis, palydovinė navigacija, bagažinės apšvietimas, apsaugos nuo vagysčių signalizacijos LED indikatorius. |
| F9 | 5A | (+) akumuliatorius integruotai diagnostikos sistemai. |
| F10 | 15A | Automobilio radijas. |
| F11 | 10A | Kairysis stabdžių žibintas, viršutinis stabdžių žibintas. |
| F12 | 10A | Dešinysis stabdžių žibintas. |
| F13 | 20A | Vairuotojo durų elektrinis langas. |
| F14 | 30A | Galinės durų elektriniai langai. |
| F15 | (+) akumuliatorius | Priekabos jungčiai. |
| F16 | 20A | Vairuotojo sėdynės elektrinis valdymas ir atmintis. |
| F17 | 20A | Vairuotojo sėdynės elektrinis valdymas. |
| F18 | 10A | Šviesų jungiklis. |
| F19 | 10A | Galiniai rūko žibintai. |
| F22 | 10A | Salono apšvietimas, lietaus daviklis, sėdynių atmintis. |
| F23 | 20A | Peugeot 406 žiebtuvėlio saugiklis. |
| F25 | 20A | Priekiniai ir galiniai valytuvai / plovikliai. |
| F27 | 5A | (+) degimo spyna integruotai diagnostikos sistemai. |
| F29 | 10A | Kairysis tolimųjų žibintų žibintas. |
| F30 | 10A | Dešinysis tolimųjų žibintų žibintas, tolimųjų žibintų įspėjimo lemputė. |
| F31 | 10A | Kairysis artimųjų žibintų žibintas. |
| F32 | 10A | Dešinysis artimųjų žibintų žibintas, artimųjų žibintų įspėjimo lemputė. |
| F34 | 10A | Priekinis kairysis ir galinis dešinysis šoniniai žibintai. |
| F35 | 10A | Priekinis dešinysis ir galinis kairysis šoniniai žibintai, numerio lentelės apšvietimas, kruizo kontrolės sistema. |
| F40 | 40A | Ventiliatorius. |
