Dažnio Keitiklis (VFD): Kas Tai ir Kaip Veikia?

Šiuolaikinėse pramonės ir buities sistemose, kur energijos vartojimo efektyvumas ir tikslus valdymas tampa vis svarbesni, kintamo dažnio pavaros (VFD), dar žinomos kaip dažnio keitikliai arba inverteriai, tapo pagrindiniais įrenginiais, skirtiems optimizuoti kintamosios srovės variklių naudojimą. Nors daugelis apie jas yra girdėję, ne visi supranta, kaip jos veikia, kokius tikruosius privalumus teikia ar kokias technologijas naudoja.

Kas yra Dažnio Keitiklis (VFD)?

Dažnio keitiklis (VFD) - tai elektroninis įtaisas, esantis tarp maitinimo šaltinio ir elektros variklio, kuris kontroliuoja ir reguliuoja variklio sukimosi greitį, reguliuodamas jam tiekiamos elektros dažnį ir įtampą. Kitaip tariant, jis veikia kaip išmanus reguliatorius, kuris pritaiko tiek elektros energijos tiekimo dažnį, tiek įtampą pagal esamus poreikius.

Tradicinių variklių valdymo metodų, kai varikliai veikia fiksuotu greičiu, nebepakanka, nes jie dažnai lemia nereikalingą energijos suvartojimą, nestabilų veikimą ir padidėjusį mechaninį susidėvėjimą. VFD siūlo pažangesnį sprendimą, leidžiantį tiksliai valdyti variklio greitį pagal realaus laiko poreikius. Variklio greitis yra tiesiogiai proporcingas įėjimo dažniui, o dažnio keitiklis modifikuoja šį dažnį, leisdamas tiksliai reguliuoti greitį. Tai leidžia sklandžiau pereiti tarp veikimo būsenų.

Dažnio Keitiklio Pavadinimų Įvairovė

Dažnio keitikliai literatūroje ir kataloguose pateikiami įvairiais pavadinimais, kurie iš esmės apibūdina tą patį įrenginį:

• Kintamosios srovės dažnio keitiklis
• Kintamo greičio keitiklis
• Greičio variatorius
• VSD (Variable Speed Drive) - kintamo greičio pavara
• VFD (Variable Frequency Drive) - kintamo dažnio pavara
• VFC (Variable Frequency Converter)
• Kartais netgi tiesiog vadinamas keitikliu arba inverteriu
• Frekvencinė pavara

Kaip Veikia Dažnio Keitiklis? Veikimo Principas ir Struktūra

Dažnio keitiklio vidinis veikimas, nors atrodo sudėtingas, pagrįstas aiškiai apibrėžtais principais. AC-DC-AC tipo dažnio keitiklio veikimo principas apima kelis etapus.

Pagrindinė Struktūra

Tipiška VFD sistema apima lygintuvą, nuolatinės srovės šyną (tarpinę grandinę) ir keitiklį. Modernūs VFD valdikliai taip pat integruoja pažangius skaitmeninius valdymo blokus, ryšio sąsajas ir apsaugos modulius.

1. Maitinimo Grandinė

Maitinimo grandinė, susidedanti iš galios elektronikos komponentų, tvarko galios konvertavimą. Joje yra:

• Lygintuvo grandinė: Konvertuoja kintamąją srovę (AC) iš elektros tinklo į pulsuojančią nuolatinę srovę (DC). Mažuose ir vidutinio dydžio dažnio keitikliuose dažniausiai naudojamas trifazis tiltinis lygintuvas su diodais (VD1-VD6) arba lygintuvų moduliais. Įėjimo energija tiekiama iš gnybtų R, S, T (L1, L2, L3 arba A, B, C).
• Filtravimo grandinė (DC tarpinė grandinė): Išlygina nuolatinės srovės galią, naudodama kondensatorius (CF1 ir CF2), kurie veikia kaip energijos rezervuaras ir užtikrina stabilų nuolatinės srovės tiekimą. Rezistoriai (RC1 ir RC2) subalansuoja įtampą.
• Srovės ribojimo grandinė: Ribojanti srovę, kad būtų išvengta perkrovos. Ją sudaro rezistorius (RS) ir jungiklis (S), o mažesniuose dažnio keitikliuose naudojamas tiristorius arba relė.
• Keitiklio grandinė (Inverteris): Sudaryta iš galios elektroninių prietaisų (pvz., IGBT tranzistorių VT1-VT6), konvertuoja nuolatinę srovę atgal į trifazę kintamąją srovę, bet su reguliuojamu dažniu ir įtampa. Ši kintamoji srovė tiekiama varikliui.
• Laisvosios eigos grandinė: Ši grandinė (VD7-VD12) padeda grąžinti reaktyviąją srovę iš variklio atgal į nuolatinės srovės grandinę, kai variklis lėtėja.
• Stabdymo grandinė: Sugeria regeneracinę energiją, paversdama ją šiluma, kai variklis lėtėja, leidžiant jam greitai ir efektyviai sustoti. Pagrindinis komponentas (RB) sugeria energiją, o maitinimo įtaisas (VTB) įjungia arba išjungia stabdymo grandinę.

2. Valdymo Grandinė

Valdymo grandinė yra dažnio keitiklio „smegenys“, atsakingos už visų procesų koordinavimą:

• Maitinimo plokštė: Tiekia reikiamą energiją pagrindinei valdymo plokštei ir išorinėms valdymo grandinėms, taip pat valdo maitinimo grandinę.
• Pagrindinė valdymo plokštė: Apdoroja įvesties signalus (iš klaviatūros, išorinių valdymo grandinių, vidinius signalus kaip įtampa, srovė, temperatūra) ir generuoja valdymo signalus (SPWM) keitikliui. Ji taip pat valdo ekrano signalus, apsaugos komandas ir siunčia signalus apie dažnio keitiklio būseną (pvz., normalus veikimas, pasiektas dažnis, gedimų aptikimas).
• Klaviatūra: Leidžia vartotojui įvesti komandas ar nustatymus į pagrindinę valdymo plokštę.
• Įvesties/išvesties gnybtai: Jungia dažnio keitiklį prie išorinių įrenginių, tokių kaip ekranai, reguliavimo valdikliai (mygtukai, jungikliai, rankenėlės) ir ryšio sąsajos (pvz., PLC), leidžiančios keistis informacija.

Variklio Greičio Valdymo Principas

Fiziniu požiūriu, variklio greitis tiesiogiai priklauso nuo maitinimo dažnio (Hz) ir variklio polių skaičiaus, nustatyto pagal lygtį:

RPM = (120 x dažnis) / polių skaičius

Tai reiškia, kad esant tokiam pačiam polių skaičiui, padidinus dažnį, padidės variklio greitis, ir atvirkščiai. Dažnio keitiklis modifikuoja šį dažnį, leisdamas tiksliai reguliuoti greitį. Be to, šis valdymo lygis leidžia sklandžiau pereiti tarp veikimo būsenų.

Svarbi taisyklė: Įtampos ir dažnio santykis (U/f arba V/Hz)

Jei mažiname dažnį (f), privalome proporcingai mažinti ir įtampą (U). Jei to nepadarytume, variklio geležis „persisotintų“ magnetiniu lauku, apvijos perkaistų ir variklis sudegtų. Pavyzdžiui, jei variklis suprojektuotas veikti esant 400 V įtampai ir 50 Hz dažniui, dažnio sumažinimas perpus reikalauja proporcingo įtampos sumažinimo, kad būtų išvengta perkaitimo ir užtikrintas tinkamas veikimas.

Valdymo Metodai

Dažnio keitikliai nėra tiesiog aklas maitinimo šaltinis - tai intelektualūs valdikliai, naudojantys skirtingus valdymo metodus:

1. Skaliarinis valdymas (U/f arba V/Hz): Tai paprasčiausias ir labiausiai paplitęs valdymo būdas. Keitiklis palaiko pastovų įtampos ir dažnio santykį, užtikrindamas, kad variklis išlaikytų pakankamą sukimo momentą visame greičio diapazone. Jei dažnis mažinamas perpus, įtampa taip pat mažinama perpus.
2. Vektorinis valdymas (SVC - Sensorless Vector Control arba DTC - Direct Torque Control): Kur kas pažangesnis metodas, naudojantis sudėtingus algoritmus. Keitiklis atskirai valdo srovę, kuri kuria magnetinį lauką, ir srovę, kuri sukuria sukimo momentą. Tai leidžia pasiekti maksimalų tikslumą ir greitą reagavimą reguliuojant greitį ir sukimo momentą, ypač esant mažiems sūkiams, pavyzdžiui, kranams, vyniojimo staklėms ar keltuvams.

   Auto-tuning procedūra: Kadangi vektorinis valdymas remiasi tiksliu matematiniu variklio modeliu, keitiklis turi žinoti variklio vidinę varžą, induktyvumą ir magnetinę srovę. Tai pasiekiama atliekant „Auto-tuning“ procedūrą:

   • Statinis Auto-tune: Keitiklis siunčia trumpus impulsus į variklį, šis nejuda, o keitiklis matuoja parametrus.
   • Dinaminis Auto-tune: Keitiklis trumpam paleidžia variklį be apkrovos ir nustato jo parametrus.

Kintamo Dažnio Pavarų Privalumai

Kintamo dažnio pavaros (VFD) atlieka itin svarbų vaidmenį gerinant variklio ir siurblio efektyvumą, nes įgalina išmanų greičio valdymą, mažina energijos suvartojimą ir didina sistemos patikimumą. Jos transformuoja tradicines operacijas į išmanius, optimizuotus procesus.

1. Energijos Taupymas ir Sąnaudų Mažinimas

• Optimizuotas suvartojimas: Reguliuojant variklio greitį pagal procesui reikalingą lygį, variklis naudoja tik reikiamą elektros energiją. Šis adaptyvus valdymas žymiai sumažina energijos švaistymą, ypač sistemose, kuriose poreikis per dieną kinta (pvz., vandens siurblinėse ar vėdinimo sistemose).
• Mažesnės elektros energijos sąskaitos: Nustojus veikti fiksuotu greičiu, varikliai pritaiko savo suvartojimą prie faktinio darbo krūvio, išvengiant nebūtino darbo ar greičio viršijimo laikotarpių. Tai ypač aktualu ventiliatoriams ir siurbliams, nes pagal „Giminystės dėsnius“ (Affinity Laws) energijos sąnaudos proporcingos greičio kubui.
• Galimybė gauti CEE sertifikatus: Elektroninio kintamo greičio keitiklio įrengimas suteikia galimybę pasinaudoti CEE (Energijos taupymo sertifikatu), kuris gali prisidėti prie investicijų finansavimo.

2. Ilgesnis Įrangos Tarnavimo Laikas ir Patikimumas

• Švelnus paleidimas ir stabdymas (Soft Start): Dažnio keitikliai užtikrina sklandų variklio paleidimą, sumažina įjungimo srovę (kuri gali 6-8 kartus viršyti vardinę srovę) ir mechaninį įtempį. Tai mažina dinamines apkrovas, kurios yra kenksmingos mechaniniams komponentams.
• Sumažintas nusidėvėjimas: Tolygus ir švelnus variklio paleidimas ir stabdymas sumažina vibraciją ir triukšmą, prailgindamas variklių, pavarų ir reduktorių eksploatavimo trukmę.
• Variklio apsauga: VFD valdikliai suteikia apsaugą nuo fazių apsikeitimo, viršįtampio, nepakankamo įtampos lygio, perkrovų, perkaitimo ir kitų nenormalių sąlygų, galinčių pažeisti variklį.
• Proaktyvi priežiūra: Dažnio keitikliai leidžia fiksuoti ir analizuoti variklio parametrus, skatinant proaktyvią priežiūrą ir gedimų prevenciją.

3. Gerinamas Darbo Procesų Valdymas ir Tikslumas

• Tikslus greičio ir sukimo momento valdymas: Dažnio keitiklis leidžia tiksliai reguliuoti variklio greitį pagal faktinę paklausą, optimizuojant sistemos našumą ir galią.
• Dinaminis greičio keitimas: Pritaikomas įrengimų veikimo greitis pagal gamybos poreikius, užtikrinant optimalią įrangos ir proceso sąveiką.
• Procesų eiliškumo optimizavimas: Palengvinamas eilinių ir sudėtingų darbo ciklų koordinavimas, ypač vandens tiekimo sistemose, kur labai svarbu palaikyti stabilų slėgį.
• Parametrų detali reguliacija: Suteikia galimybes tiksliai derinti darbo sąlygas, mažinant gamybos anomalijų riziką ir užtikrinant aukštesnę gaminių kokybę.
• Klaidų diagnostika realiuoju laiku: Padeda greitai fiksuoti ir šalinti netinkamus procesus.

4. Universalumas ir Lankstumas

• Platus pritaikymas: Dažnio keitikliai yra universalūs įrenginiai, pritaikomi tiek lengvojoje, tiek sunkiojoje pramonėje, įvairiose srityse: ventiliacijos sistemose, siurblių stotyse, gamybos linijose, keltuvuose, liftuose, ir kt.
• Lankstus veikimo parametrų keitimas: Leidžia keisti veikimo parametrus be mechaninių konstrukcijos pakeitimų.

VFD Pritaikymo Sritys

Kintamo dažnio pavaros (VFD) yra plačiai naudojamos energijos suvartojimui optimizuoti, sistemos stabilumui didinti ir išmaniajai automatizacijai įgalinti įvairiose šiuolaikinėse programose.

Pramonė

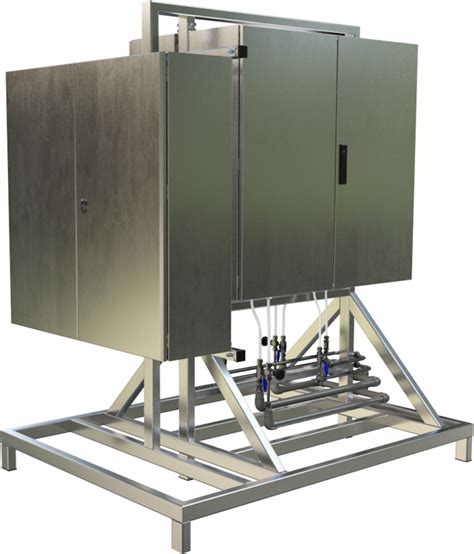

• Vandens ir nuotekų sistemos: VFD siurblių valdikliai nuolat reguliuoja siurblio greitį pagal realaus laiko poreikį, užtikrindami pastovų slėgį ir didindami bendrą sistemos patikimumą. Dvigubo siurblio VFD sistema užtikrina efektyvų kelių siurblių koordinavimą.
• Vėdinimo ir oro kondicionavimo sistemos (ŠVOK): VFD reguliuoja ventiliatorių ir siurblių greitį, pritaikydami juos prie faktinės oro cirkuliacijos ar temperatūros poreikių, taip taupydami energiją.
• Gamybos linijos ir konvejeriai: Tikslus variklio greičio valdymas leidžia optimizuoti gamybos procesus, užtikrinant sklandų medžiagų judėjimą ir aukštą produkcijos kokybę.
• Kranai ir keltuvai: Vektoriniai diskai (pvz., Emotron FDU ir VFX) su tiesioginiu sukimo momento valdymu (DTC) užtikrina maksimalų tikslumą ir greitą reagavimą, kas yra kritiškai svarbu saugiam ir efektyviam krovinių valdymui.
• Liftai: Dažnio keitikliai liftuose užtikrina sklandų paleidimą ir stabdymą, didesnį stabdymo tikslumą, pašalina užkliuvimo pavojų tarp kabinos ir aikštelės aukšto, sumažina triukšmą ir energijos sąnaudas. Regeneraciniai dažnio keitikliai grąžina stabdžių energiją į pastato elektros prietaisus arba į tinklą.

Buitis

Nors VFD dažniausiai asocijuojasi su pramone, šiuolaikinėje buityje jie vis dažniau naudojami energijos efektyvumui ir komfortui padidinti:

• Šildymo siurbliai ir oro kondicionieriai: Modernūs „inverter“ arba „DC inverter“ tipo įrenginiai naudoja dažnio keitiklius, kad palaikytų stabilią temperatūrą, veikiant mažesniu pajėgumu, o ne nuolat įsijungiant ir išsijungiant.
• Ventiliacijos sistemos ir rekuperatoriai: Inverteriais reguliuojamas oro srautas priklausomai nuo CO2 koncentracijos, drėgmės ar žmonių skaičiaus patalpoje.
• Vandens tiekimo sistemos: Privačių namų vandens siurbliai su dažnio keitikliais užtikrina pastovų slėgį ir efektyvų vandens tiekimą.

Atsinaujinanti Energija

• Saulės ir vėjo jėgainės: Dažnio keitikliai yra būtini saulės baterijų (nuolatinės srovės) ir vėjo turbinų (kintamosios srovės, bet kintančio dažnio) generuojamai energijai konvertuoti į tinklo standartus (pvz., 50 Hz kintamąją srovę), kad ją būtų galima tiekti į bendrą elektros tinklą arba naudoti vietiniams poreikiams.

Dažnio Keitiklių Tipai

Dažnio keitikliai skiriasi pagal veikimo principą ir pritaikymo sritis:

• Kintamosios srovės (AC) variklių kintamo greičio pavaros: Labiausiai paplitę, skirti trifaziams indukciniams varikliams, kurie dominuoja pramonėje ir dideliuose įrenginiuose. Tačiau yra ir versijų bei konfigūracijų, skirtų valdyti vienfazius variklius, o specifiniais atvejais - sinchroninius ir nuolatinių magnetų variklius.
• Nuolatinės srovės (DC) pavaros: Specialiai sukurtos nuolatinės srovės varikliams.

Dažnio Keitiklio Parinkimo Kriterijai

Renkantis dažnio keitiklį, svarbu atsižvelgti į keletą techninių ir aplinkos veiksnių, kad būtų užtikrintas optimalus ir patikimas sistemos veikimas.

1. Variklio Parametrai

• Galia (kW): Nors daugelis klysta rinkdamiesi keitiklį tik pagal galią, tai nėra vienintelis ir svarbiausias rodiklis.
• Srovė (Amperai): Tai pagrindinis rodiklis. Keitiklis parenkamas pagal variklio nominalią srovę, atsižvelgiant į tai, ar variklis veiks pastovia (Heavy Duty - HD) ar kintama (Normal Duty - ND) apkrova.
  • Normal Duty (ND): Skirta kintamam momentui (siurbliai, ventiliatoriai).
  • Heavy Duty (HD): Skirta pastoviam momentui (konvejeriai, keltuvai).
• Įtampa: Suderinamumas su 220 V arba 380 V/400 V sistemomis yra labai svarbus. Jei variklis veikia 400 V tinkle, keitiklis taip pat turi būti 400 V klasės.
• Apkrovos tipas: Skirtingoms reikmėms reikalingos skirtingos konfigūracijos.

2. Ryšio Protokolai

Dažnio keitikliai bendrauja su valdikliais (PLC ar HMI) per pramoninius protokolus:

• Modbus RTU/TCP: Populiarūs ir paprasti protokolai.
• Profinet/Profibus: Aukšto lygio pramoniniai tinklai, dažnai naudojami su Siemens įranga.
• EtherCAT: Itin greitas protokolas, skirtas preciziškam judesio valdymui.
• CANopen: Ryšio standartas, dažnai sutinkamas mobiliose mašinose ir keltuvuose.

3. Apsaugos ir Papildomos Funkcijos

• PID valdymas: Gebėjimas palaikyti pastovų slėgį, temperatūrą ar lygį.
• Stabdymo režimai: Regeneracinis stabdymas (grąžinant energiją į tinklą) arba stabdymas naudojant stabdymo rezistorius.
• Apsaugos funkcijos: Nuo viršįtampių, perkaitimo, trumpo jungimo, variklio perkrovos. Moderniuose modeliuose yra įdiegtos apsaugos.
• Mastelio keitimas: Galimybė integruoti į didesnes automatizavimo sistemas.
• Saugus momento išjungimas (STO - Safe Torque Off): Apsauginė funkcija, užtikrinanti, kad variklis netikėtai nepasileis.

4. Montavimo Sąlygos ir Aplinka

• IP klasė (Ingress Protection): Apsaugos lygis nuo dulkių ir drėgmės. Jei montuojama ceche, kur daug dulkių ar drėgmės, reikalingas IP54 ar IP66 keitiklis.
• Ventiliacija: Keitikliai šyla veikdami, todėl reikalinga gera oro cirkuliacija.
• EMC ekranavimas: Nuo keitiklio iki variklio būtina naudoti ekranuotą kabelį, siekiant išvengti elektromagnetinių trikdžių. Galios kabelius ir silpnos srovės kabelius tieskite atskiruose loveliuose.
• Įžeminimas: Tinkamas įžeminimas yra kritiškai svarbus. Naudokite 360 laipsnių spyruoklinius gnybtus ekranuotam kabeliui. Keitiklio montavimo plokštė turi būti cinkuota (ne dažyta!), kad būtų geras elektrinis kontaktas.

5. Gamintojo Reputacija ir Aptarnavimas

Žinomi prekių ženklai, tokie kaip Mitsubishi, Danfoss, Schneider Electric, ABB ar Siemens, gamina patikimus dažnio keitiklius. Svarbu pasitikrinti, ar jūsų regione yra įgaliotų serviso centrų ir ar teikiama garantija.

Dažnio Keitiklių Trūkumai ir Iššūkiai

Nors VFD turi daugybę privalumų, svarbu žinoti ir jų galimus trūkumus:

• Kaina: Pradinė įrenginio su inverteriu kaina gali būti 20-40% didesnė nei be jo, nors energijos sąnaudos sumažėja tiek, kad investicija paprastai atsiperka per 2-4 metus.
• Elektromagnetiniai trikdžiai (EMS): Inverteriai generuoja aukšto dažnio triukšmą elektros tinkle, kuris gali trukdyti radijo imtuvams, televizoriams ar net interneto modemams. Šiuolaikiniai keitikliai turi integruotus filtrus, tačiau kartais gali prireikti papildomų.
• Jautrumas elektros trikdžiams: Dažnio keitikliai jautrūs įtampos svyravimams ir tinklo kokybei. Gali prireikti papildomų apsaugos priemonių - stabilizatorių ar filtrų.
• Garsas: Kai kurie žmonės skundžiasi, kad inverteriai skleidžia aukšto dažnio cypimą, kurį ne visi girdi.
• Remontas: Nors moderniuose modeliuose yra apsaugos, bet įvykus rimtam gedimui, dažnio keitiklio remontas gali būti brangus. Kartais pigiau pakeisti visą bloką.

Apibendrinimas

Dažnio keitikliai yra gyvybiškai svarbūs prietaisai, kurie ne tik padeda efektyviai valdyti elektros variklių greitį ir sukimo momentą, bet ir prisideda prie sistemų stabilumo. Integruodamos pažangias valdymo funkcijas, stebėjimą realiuoju laiku ir keičiamo dydžio konfigūracijas, dažnio keitiklio (VFD) sistemos tradicines operacijas transformuoja į išmanius, optimizuotus procesus.

Investicija į įrangą su dažnio keitikliais - tai investicija į ateitį. Energijos kainos kyla, klimato kaita verčia mus galvoti apie efektyvumą, o technologijos tampa vis prieinamesnės. JNN siūlo platų asortimentą VFD sprendimų, įskaitant išmaniąsias siurblių valdymo spintas, dvipuses VFD sistemas ir didelio našumo dažnio keitiklius, kurie leidžia gyventi patogiau, ekonomiškiau ir atsakingiau.
