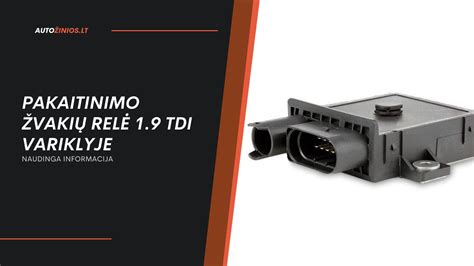

VW Passat B5 pakaitinimo žvakių relė: veikimas, gedimai ir keitimas

VW Passat B5, gamintas 1996-2005 metais, yra populiarus automobilis, kurio dyzeliniai variantai dažnai susiduria su pakaitinimo žvakių sistemos problemomis. Šaltais rytais ir žiemos naktimis jūsų dyzelinio variklio patikimumas labai priklauso nuo jo pakaitinimo žvakių sistemos veikimo. Ši sistema yra gyvybiškai svarbi norint užtikrinti sklandų variklio užvedimą šaltu oru. Pakaitinimo žvakių relė yra pagrindinis šios sistemos komponentas, todėl jos gedimai gali sukelti rimtų problemų. Šiame straipsnyje išsamiai aptarsime VW Passat B5 pakaitinimo žvakių relės veikimą, galimus gedimus, diagnostikos metodus ir keitimo procedūrą.

Pakaitinimo žvakių relės paskirtis ir veikimas

Pakaitinimo žvakių relė yra elektroninis įrenginys, kuris kontroliuoja srovės tiekimą į pakaitinimo žvakes. Pakaitinimo žvakės yra būtinos dyzeliniams varikliams, ypač šaltuoju metų laiku, kai degalų uždegimas be papildomo pašildymo tampa sudėtingas. Dyzeliniuose varikliuose, ypač šaltu oru, oras cilindre nepakankamai įkaista, kad įpurškus dyzelinį kurą, jis savaime užsidegtų. Pakaitinimo žvakės, esančios kiekviename cilindre, įkaista ir padidina oro temperatūrą cilindre, taip užtikrindamos tinkamą degimo procesą.

Pagrindinė šios relės funkcija yra užtikrinti efektyvų pakaitinimo žvakių pašildymą prieš variklio užvedimą šaltu oru. Kai pasukate automobilio raktelį į degimo padėtį, relė aktyvuojama ir lygiagrečiai sujungia pakaitinimo žvakes. Tuomet elektros srovė teka per pakaitinimo žvakes, kurios iš esmės yra maži kaitinimo elementai, esantys variklio degimo kameroje. Relė palaiko pakaitinimo žvakių maitinimą tam tikrą laikotarpį, paprastai apie 5-15 sekundžių, priklausomai nuo variklio ir aplinkos temperatūros, kol variklis gali būti užvestas.

Kur randasi pakaitinimo žvakių relė VW Passat B5 automobilyje?

VW Passat B5 automobilyje pakaitinimo žvakių relė dažniausiai randasi po prietaisų skydeliu, kairėje pusėje, prie saugiklių bloko, arba variklio skyriuje, šalia akumuliatoriaus arba starterio. Konkreti vieta gali labai skirtis priklausomai nuo transporto priemonės markės ir modelio. Rekomenduojama pasikonsultuoti su automobilio techninės priežiūros vadovu, kad tiksliai nustatytumėte relės vietą. Pavyzdžiui, „VW Passat B5“ 1997 m. ir vėlesniuose 1.9 TDI modeliuose, gali būti naudojama dviguba relė, kuri gali būti bendroje rėlių/saugiklių dėžutėje, įprastai esančioje po priekiniu stiklu arba variklio skyriaus kampe.

Dažniausiai pasitaikantys pakaitinimo žvakių relės gedimai

Pakaitinimo žvakių relės gedimai gali būti įvairūs, tačiau dažniausiai pasitaikantys yra šie:

• Relės kontaktai apdegę arba oksiduoti: Dėl nuolatinio didelės srovės tiekimo, relės kontaktai gali apdegti arba oksiduotis, dėl to sutrinka srovės tiekimas į pakaitinimo žvakes.
• Relės apvijos pažeidimas: Relės apvija gali būti pažeista dėl trumpojo jungimo arba perkaitimo, todėl relė neįsijungia arba išsijungia netinkamai.
• Elektroninės schemos gedimai: Relėse su integruota elektronine schema gali atsirasti gedimų dėl senėjimo, vibracijos arba drėgmės.
• Saugiklio perdegimas: Saugiklis, apsaugantis pakaitinimo žvakių relę, gali perdegti dėl trumpojo jungimo arba per didelės srovės.

Simptomai, rodantys pakaitinimo žvakių relės gedimą

Sugedusios pakaitinimo žvakių sistemos simptomai dažnai apima sunkų variklio užvedimą, ypač šaltu oru, dėl kurio užsitęsia starterio sukimas. Pakaitinimo žvakių relės gedimai gali pasireikšti įvairiais simptomais:

• Sunkus variklio užvedimas šaltu oru: Tai yra vienas iš pagrindinių simptomų. Variklis sunkiai užsiveda arba visai neužsiveda, ypač žemoje temperatūroje.
• Padidėjęs dūmingumas užvedant variklį: Dėl nepakankamo kuro sudegimo, užvedant variklį gali pasirodyti didelis kiekis baltų arba pilkų dūmų.
• Nelygus variklio darbas iš karto po užvedimo: Variklis gali dirbti nelygiai, trūkčioti arba vibruoti, kol pasiekia darbinę temperatūrą.
• Šviečianti pakaitinimo žvakių lemputė prietaisų skydelyje: Jei prietaisų skydelyje esanti geltonos spiralės lemputė, vaizduojanti pakaitinimo žvakes, neužgęsta laiku arba pradeda mirksėti, tai gali reikšti problemų su pakaitinimo žvakėmis, rele, laidais, EGR sistema ar variklio valdymo bloku (ECU).
• Padidėjusios degalų sąnaudos: Jei pakaitinimo žvakės neveikia tinkamai, variklis gali sunaudoti daugiau degalų, kad kompensuotų nepakankamą degimą.

Specifinės VW Passat B5 aušinimo skysčio pašildymo žvakių problemos

Kai kuriuose „VW Passat B5“ modeliuose gali kilti problemų su aušinimo skysčio pašildymo žvakėmis. Šios žvakės, esančios aušinimo sistemoje, skirtos pašildyti aušinimo skystį, patenkantį į salono pečiuko radiatorių. Jei variklio valdymo kompiuteris nepadaro reikiamo voltų pokyčio ant tam skirtų kojų (pvz., 6 ir 26), tai gali lemti netinkamą aušinimo skysčio pašildymą net ir šaltam varikliui, nesvarbu, ar variklis šiltas, ar šaltas, nuolat būna apie 6 voltus. Šioms žvakėms valdyti naudojamos dvi relės, kurias valdo variklio kompiuteris.

Pakaitinimo žvakių relės diagnostika

Norint nustatyti, ar pakaitinimo žvakių relė yra sugedusi, reikia atlikti diagnostiką. Diagnostikai reikalingi įrankiai: multimetras, automobilio diagnostikos skaitytuvas (jei yra galimybė nuskaityti klaidas) ir techninės žinios apie elektros grandines.

1. Vizualinė apžiūra: Pirmiausia apžiūrėkite relę, ar nėra akivaizdžių pažeidimų, tokių kaip apdegę kontaktai, įtrūkimai ar korozija. Patikrinkite saugiklį, apsaugantį relę, ar jis nėra perdegęs.
2. Srovės matavimas: Naudodami multimetrą, pamatuokite įtampą relės gnybtuose uždegimo fazės metu; ji turėtų atitikti akumuliatoriaus įtampą (apie 12 V). Taip pat patikrinkite, ar relė tiekia srovę į pakaitinimo žvakes.
3. Varžos matavimas: Multimetru patikrinkite relės apvijos varžą. Jei varža yra per didelė arba per maža, tai gali reikšti, kad apvija yra pažeista.
4. Diagnostikos skaitytuvas: Jei turite diagnostikos skaitytuvą, prijunkite jį prie automobilio diagnostikos jungties ir nuskaitykite klaidas. Klaidos kodai, susiję su pakaitinimo žvakių sistema, gali padėti nustatyti problemos priežastį.
5. Relės testavimas tiesiogiai: Išimkite relę iš automobilio ir prijunkite ją prie 12V maitinimo šaltinio. Patikrinkite, ar relė įsijungia ir išsijungia, kai maitinimas yra įjungiamas ir išjungiamas. Taip pat patikrinkite, ar relės kontaktai jungiasi ir atsijungia.

Pakaitinimo žvakių relės keitimo procedūra

Jei nustatėte, kad pakaitinimo žvakių relė yra sugedusi, ją reikia pakeisti. Keitimo procedūra yra gana paprasta, tačiau reikia laikytis atsargumo priemonių, kad nepažeistumėte automobilio elektros sistemos.

1. Atsijunkite akumuliatorių: Prieš pradėdami keitimo procedūrą, atjunkite neigiamą akumuliatoriaus gnybtą, kad išvengtumėte trumpojo jungimo.
2. Raskite pakaitinimo žvakių relę: Suraskite relę pagal savo automobilio modelį. Jei ji yra variklio skyriuje, dažniausiai ji būna lengvai pasiekiama. Remiantis automobilio techninės priežiūros vadovu, suraskite pakaitinimo žvakių relę.
3. Atjunkite laidus: Atsargiai atjunkite laidus nuo relės. Prieš atjungdami laidus, pažymėkite jų pozicijas, kad vėliau galėtumėte juos teisingai prijungti.
4. Išimkite seną relę: Išimkite seną relę iš laikiklio.
5. Įdėkite naują relę: Įdėkite naują relę į laikiklį ir prijunkite laidus. Įsitikinkite, kad laidai yra prijungti teisingai.
6. Prijunkite akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
7. Patikrinkite veikimą: Įjunkite degimą ir patikrinkite, ar pakaitinimo žvakių lemputė prietaisų skydelyje užsidega ir išsijungia. Užveskite variklį ir patikrinkite, ar jis užsiveda lengvai.

Pakaitinimo žvakių patikrinimas ir keitimas

Nėra griežtai nustatyto pakaitinimo žvakių keitimo intervalo, tačiau rekomenduojama jas patikrinti kas 60 000 - 80 000 km arba pastebėjus aukščiau išvardintus simptomus. Svarbu suprasti, kad ne visada pakaitinimo žvakių problemos reiškia, jog jas reikia keisti - gali būti problemų su rele, laidais ar ECU.

Reikalingi įrankiai ir medžiagos

• Naujos pakaitinimo žvakės (tinkamos jūsų VW Passat B5 modeliui ir varikliui, rekomenduojama naudoti Bosch, NGK, Beru).
• Raktai arba galvutės (dažniausiai 10 mm, 12 mm arba specialus pakaitinimo žvakių raktas).
• Prailgintuvas (jei reikia).
• Sukimo momento raktas.
• Replės.
• WD-40 arba panašus prasiskverbiantis tepalas.
• Šepetėlis (valymui).
• Šluostė.
• (Pasirinktinai) Multimetras.

Žingsnis po žingsnio instrukcija

1. Paruošimas: Atjunkite neigiamą akumuliatoriaus gnybtą.
2. Žvakių lokalizavimas: VW Passat B5 pakaitinimo žvakės paprastai yra išdėstytos variklio viršuje, šalia purkštukų.
3. Aplinkos valymas: Kruopščiai išvalykite aplink kiekvieną pakaitinimo žvakę.
4. Laidų atjungimas: Atsargiai atjunkite laidus nuo kiekvienos pakaitinimo žvakės.
5. Žvakių atlaisvinimas: Užpurkškite WD-40 ant kiekvienos pakaitinimo žvakės sriegio ir palaukite.
6. Žvakių išsukimas: Naudodami tinkamą raktą, atsargiai išsukite pakaitinimo žvakes. Jei žvakė sukasi sunkiai, neforsuokite.
7. Žvakių patikrinimas: Apžiūrėkite išsuktas žvakes.
8. Sriegių valymas: Išvalykite pakaitinimo žvakių sriegius variklio galvutėje.
9. Naujų žvakių įsukimas: Įsukite naujas pakaitinimo žvakes ranka, tada naudokite sukimo momento raktą, kad priveržtumėte jas iki rekomenduojamo gamintojo sukimo momento.
10. Laidų prijungimas: Prijunkite laidus prie naujų pakaitinimo žvakių.
11. Akumuliatoriaus prijungimas: Prijunkite neigiamą akumuliatoriaus gnybtą.
12. Testavimas: Užveskite variklį ir patikrinkite jo veikimą.

Svarbūs patarimai ir atsargumo priemonės

• Sukimo momentas: Labai svarbu priveržti pakaitinimo žvakes iki rekomenduojamo sukimo momento. Per didelis arba per mažas sukimo momentas gali sukelti problemų.
• Atsargumas: Būkite ypač atsargūs išsukdami pakaitinimo žvakes. Nutrūkusi žvakė variklio galvutėje gali sukelti rimtų problemų.
• Diagnostika: Jei pakeitus pakaitinimo žvakes problema neišsisprendžia, kreipkitės į kvalifikuotą mechaniką. Gali būti problemų su rele, laidais ar ECU.
• Saugumas: Visada atjunkite akumuliatorių prieš pradėdami darbą su elektros sistema. Naudokite apsauginius akinius.
• Žvakių patikra multimetru: Prieš montuojant naujas žvakes, galima jas patikrinti multimetru. Sveika žvakė turėtų rodyti labai mažą varžą (artimą 0 omų).
• Variklio temperatūra: Geriausia keisti pakaitinimo žvakes, kai variklis yra šaltas arba šiek tiek šiltas.
• Dažniausiai pasitaikančios klaidos: Per didelis sukimo momentas. Žvakių forsavimas. Netinkamų žvakių naudojimas.

Pakaitinimo žvakių priežiūra

Norint užtikrinti ilgą ir patikimą pakaitinimo žvakių sistemos veikimą, reikia reguliariai atlikti priežiūrą:

• Reguliariai tikrinkite pakaitinimo žvakes: Reguliariai tikrinkite pakaitinimo žvakes, ar jos nėra sugedusios. Jei žvakės yra sugedusios, jas reikia pakeisti.
• Naudokite kokybišką kurą: Naudokite kokybišką dyzelinį kurą, kad išvengtumėte pakaitinimo žvakių užteršimo.
• Reguliariai keiskite kuro filtrą: Reguliariai keiskite kuro filtrą, kad išvengtumėte nešvarumų patekimo į pakaitinimo žvakes.

Alternatyvūs sprendimai

Jei pakaitinimo žvakių relė yra sugedusi ir neturite galimybės ją pakeisti iš karto, galite naudoti alternatyvius sprendimus, kad palengvintumėte variklio užvedimą šaltu oru.

• Naudokite variklio pašildytuvą: Variklio pašildytuvas pašildo variklį prieš užvedant, taip palengvindamas užvedimą šaltu oru.
• Naudokite purškiklį "Start Pilot": Purškiklis "Start Pilot" padeda užvesti variklį, įpurškiant degią medžiagą į oro įsiurbimo sistemą.

Jei jūsų 1.9 TDI variklis pradeda sunkiai užsivesti, nepamirškite patikrinti pakaitinimo žvakių relės - dažnai tai yra pirmoji problemos priežastis!
