Parkavimo sistemų garsinė informacija ir gedimų sprendimas

Įvadas: Parkavimo sistemų svarba ir veikimo principai

Parkavimo jutikliai - neatsiejama šiuolaikinių automobilių dalis, padedanti vairuotojams lengviau manevruoti ir išvengti susidūrimų su kliūtimis. Šie įrenginiai, dar vadinami parktronikais, yra specialūs prietaisai, tvirtinami automobilio priekyje bei gale. Nors šie įrenginiai nėra privalomoji automobilio dalis, tačiau daugelyje šiuolaikinių automobilių modelių ši sistema yra pritaikoma. Ji geba apskaičiuoti atstumą nuo automobilio iki esamo objekto ir taip informuoja borto kompiuterį bei vairuotoją apie galimas kliūtis kelyje.

Parkavimo jutikliai - tai ultragarsiniai arba elektromagnetiniai įrenginiai, įmontuoti automobilio bamperiuose. Jie siunčia signalą ir matuoja atstumą iki artimiausių kliūčių, informuodami vairuotoją apie pavojų per garsinius signalus ar vizualius rodmenis automobilio ekrane.

Pagrindiniai parkavimo jutiklių tipai

Parkavimo jutikliai veikia ultragarso arba elektromagnetinio lauko technologijų pagrindu. Pagrindiniai tipai yra:

• Ultragarsiniai jutikliai - dažniausiai montuojami transporto priemonėse; jie matuoja atstumą siųsdami ir priimdami atgal atsispindėjusį garsinį signalą. Ultragarsinių daviklių technologija, ištobulinta aštuntajame praėjusio amžiaus dešimtmetyje, naudojama atstumui nustatyti pagal tai, per kiek laiko atsimušęs garsas grįžta nuo kietų objektų. Parkavimo sistemos davikliai veikia 40KHz dažniu ir aptinka kliūtis 0.3-2.5 metro atstumu.
• Elektromagnetiniai jutikliai - mažiau paplitę, bet veikia aptikdami magnetinio lauko pokyčius aplink automobilį.

Parktronikų sudėtis ir veikimas

Supaprastintai aktyvioji pagalbinė parkavimo sistema veikia tuo pačiu principu kaip ir sonaras, t. y. naudojant jutiklius, esančius ant automobilio kėbulo. Šie jutikliai skleidžia ultragarsą, kuris nuo kliūties atsispindėdamas aidu siunčia signalą atgal į imtuvą, kuris jį perduoda į kompiuterį ir tik tada perduoda vairuotojui kaip garsinį perspėjimą.

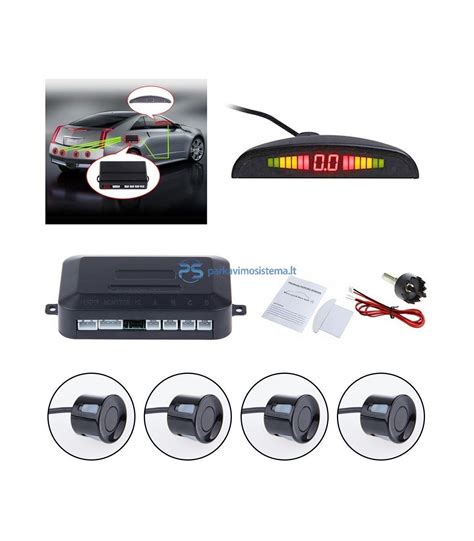

Parktronikų įrenginį sudaro:

• Jutikliai - automobiliui važiuojant bei parkuojantis jutikliai geba atrasti objektus, galimas kliūtis ir šią informaciją siunčia į valdymo bloką. Gali būti montuojami tiek gale, tiek priekyje.
• Valdymo blokas - gauna informaciją apie kliūtį iš jutiklio ir šią informaciją siunčia garso signalui, duodamas komandą.
• Garso signalo įtaisas - yra automobilyje ir informuoja vairuotoją garsiniu signalu apie galimą kliūtį.

Artėjant prie kliūties pypsėjimo dažnumas didės ir, priklausomai nuo transporto priemonės, maždaug 30 cm atstumu transporto priekyje arba gale aptikus kliūtį taps ištisinis.

Parkavimo sistemų tipai, ypač akcentuojant garsinius pranešimus

Skirtingų transporto priemonių modeliuose yra įrengiamos ir skirtingos parktronikų rūšys - garsinio, vizualinio arba abiejų kartu tipo.

Garsinio tipo sistemos

Garsinio tipo įrenginiai skleidžia ritmingus garsus artėjant link kliūties. Jų garsas ir ritmingumas intensyvėja mažėjant atstumui iki kliūties. Aptikus kliūtį, sistema pradeda pypsėti, o priartėjus arti, pasigirsta pastovus vientisas garsas. Tokios sistemos leidžia vairuotojui saugiai pastatyti automobilį, net ir ankštose vietose.

Parkavimo sistema CP7B yra garsinė sistema su 4 davikliais. Jos techninės charakteristikos apima:

• Pavojaus signalas 3 pakopų Bi-Bi-Bi garsu.
• Šalčiui bei vandeniui atsparūs davikliai.
• Veikimo įtampa: 12V +/- 2V.
• Garsiakalbio galia: 90-105dB.
• Sistemos veikimo temperatūra: -40~+80°C.
• Dažnis: 40KHz.
• Aptinkamos kliūties atstumas: 2.5-0.3m.
• Sensoriaus diametras: 21,5 mm.

Ši sistema lengvai montuojasi, daviklius galima dažyti. Ji tinka automobiliams su kabliu, tačiau būtina laikytis montavimo instrukcijos. Sistemos sudėtį sudaro: Garsinis signalas x 1, Pagrindinis blokas x 1, Parkavimo sensoriai (juodi) x 4, Pagrindinis laidas x 1, 22mm grąžtas x 1, Instrukcija x 1.

Vizualinio ir garsinio tipo (kombinuotos) sistemos

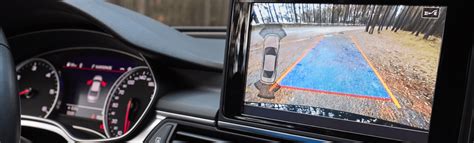

Ši sistema turi vaizdinę funkciją, kur LCD ar LED ekrane yra rodomas atstumas iki kliūties. Tokio tipo sistema ne tik skleidžia garsinius signalus, bet ir ekrane rodo, kiek liko atstumo iki kliūties. Naujesniuose automobilių modeliuose yra įrengtos galinės vaizdo kameros, fiksuojančios realų automobilio vaizdą ir atstumą iki kliūties, kuris atvaizduojamas ekrane.

Parkavimo sistemos su kamera, ko gero, yra pranašiausias šios srities produktas. Galimybė stebėti vaizdą parkavimosi metu suteikia dar daugiau patogumo ir mažina bet kokios žalos nuosavam ar svetimam turtui riziką. Ekrane matoma aiški situacija stovėjimo aikštelėje ar bet kurioje kitoje erdvėje užtikrina galimybę saugiai prisiparkuoti net ir ankštoje vietoje. Parkavimo sistema su kamera išplėčia matymo galimybes važiuojant atbuline eiga - tokiu būdu ne tik galima pastebėti objektus, kurie galbūt būtų nematomi parkuojantis įprastai, tačiau garantuoja ir komfortą, kadangi vairuotojui nereikia sukiotis, paskubomis stebėti vaizdo pro visus langus ir veidrodžius, gręžiotis atgal. Padėtis už transporto priemonės patogiai matoma priešais vairuotoją esančiame ekrane.

Parkavimo sistemos su kameromis suteikia galimybę stebėti už transporto priemonės esančią padėtį. Bet kuriuo atveju stebėjimo kamera yra tvirtinama automobilio užpakalinėje dalyje, o automobilinis LCD ekranas - priekyje. Vienas didžiausių parkavimo sistemos su kamera privalumų - paprastas montavimas. Itin aukšta vaizdo kokybė ir jautrūs davikliai aiškiai perduoda ir pačiu laiku praneša apie aptiktas kliūtis, todėl nesunku prisiparkuoti net ir sudėtingomis sąlygomis.

Sudėtingesnės sistemos naudoja aplink automobilį išdėstytų kamerų signalus, sukuriančios vaizdą, matomą tarsi žvelgiant į transporto priemonę iš viršaus. Tai leidžia lengviau įvertinti stovėjimo vietos erdvę ir atstumą iki kliūčių. Pirmosios pagalbinės parkavimo sistemos, pristatytos 2003 metais, ne iš karto sulaukė pripažinimo. Tačiau tobulėjant technologijoms, atsirado automatiškai veikiančios sistemos, kurios ne tik naudoja garsinius ir vizualinius perspėjimus, bet ir gali valdyti automobilio judėjimą.

Pavyzdžiui, „Tesla“ elektromobiliai gali patys statyti automobilį arba iš jo išvažiuoti vairuotojui ir keleiviams išlipus. Panašias autonomiškumo galimybes turi ir BMW 5 ir 7 serijos modeliai. Naujieji „Kia Sorento“ modeliai leidžia vairuotojui pastatyti automobilį priešais laisvą vietą ir išlipus į lauką išmaniuoju raktu įvažiuoti visureigiu. Šiuolaikinės parkavimo sistemos taip pat gali automatiškai aktyvuoti stabdžius, jei užfiksuoja judantį kitą automobilį, dviratininką ar pėsčiąjį, ir tęsia manevrą tik tada, kai nustato, kad yra saugu.

Parkavimo sistemų gedimai: atpažinimas ir sprendimas

Parkavimo sistemos tapo neatsiejama automobilių dalimi, tačiau, kaip ir bet kuri kita elektroninė sistema, jos gali sugesti. Gedimai gali pasireikšti įvairiais būdais: klaidingais signalais, visišku sistemos neveikimu ar netgi nuolatiniais įspėjamaisiais garsais.

Dažniausiai vairuotojai pirmą kartą supranta, kad kažkas ne taip, kai bandydami įsirikiuoti į ankštą vietą gauna keistus signalus arba visai jų negauna. Kartais tai būna nuolatinis pyptelėjimas, nors aplink nieko nėra, o kartais - visiškas tylėjimas, kai siena jau už kelių centimetrų.

Dažniausios parkavimo jutiklių gedimo priežastys ir simptomai

Jei parkavimo sistema neveikia tinkamai, problema gali kilti dėl kelių veiksnių:

• Purvas, ledas ar sniegas.
  🚗 Simptomai: Jutikliai duoda klaidingus signalus arba visai nereaguoja.
• Laidų ar jungčių pažeidimai.
  🚗 Simptomai: Sistema visai neveikia arba veikia su pertrūkiais.
• Mechaninis jutiklių pažeidimas.
  🚗 Simptomai: Vienas ar keli jutikliai nereaguoja į kliūtis arba veikia neteisingai. Tai ypač aktualu tiems, kurie dažnai parkuojasi ankštose vietose ar turi įprotį šiek tiek „pabučiuoti” bortelius.
• Drėgmė ar korozija.
  🚗 Simptomai: Pertraukiamas sistemos veikimas, signalai atsiranda ir išnyksta be aiškios priežasties. Jungtys - tai dažna problemų vieta. Laikui bėgant jos gali suoksiduoti, ypač jei automobilis dažnai važinėja drėgnomis sąlygomis.
• Netinkama programinė įranga arba nustatymai.
  🚗 Simptomai: Naujai sumontuota sistema neveikia tinkamai arba rodo klaidingus duomenis. Valdymo blokas gali „pasimesti”, sugesti atmintis arba tiesiog reikia atnaujinti programą.
• Kai sistema „mato” vaiduoklius.
  🚗 Simptomai: Sistema rodo kliūtis, kurių nėra (pypsi tuščioje vietoje), arba atvirkščiai - tyli, kai yra kliūtis. Tokios problemos dažniausiai kyla dėl neteisingai veikiančių jutiklių.

Pirmieji požymiai, kad kažkas negerai, paprastai būna akivaizdūs. Prietaisų skydelyje užsidega įspėjamoji lemputė, sistema neįsijungia įjungus užpakalinę pavarą, arba jutikliai rodo neteisingą atstumą iki kliūties. Kartais girdisi keistas cypsėjimas ar traškėjimas. Visi šie signalai - jūsų automobilio būdas pasakyti, kad laikas pasiraitoti rankoves ir pasigilinti į problemą.

Gedimų diagnostika ir savarankiška patikra

Jei jūsų automobilio parkavimo sistema pradėjo veikti netinkamai, galite atlikti keletą paprastų patikros žingsnių:

1. Klausykitės jutiklių garsų - priartinkite ausį prie jutiklio ir pabandykite išgirsti tylų spragsėjimą. Jei garso nėra, jutiklis gali būti sugedęs.
2. Valykite jutiklius - nuvalykite nešvarumus ar ledą, ypač žiemą, kai druskos ir purvo sankaupos gali sutrikdyti veikimą. Pats paprasčiausias dalykas, kurį galite padaryti - kruopščiai nuvalyti visus jutiklius šiltu vandeniu su muilu.
3. Naudokite diagnostikos įrangą - prijunkite OBD-II skenerį ir patikrinkite, ar nėra parkavimo sistemos klaidų.
4. Patikrinkite laidus ir jungtis - jei neseniai buvo atliktas remontas ar avarija, gali būti pažeisti parkavimo jutiklių laidai. Apžiūrėkite jutiklių jungtis ir, jei jose yra drėgmės ar korozijos požymių, išvalykite ir sutepkite kontaktus specialiu skysčiu. Po valymo tepkite dielektrine pasta - tai padės apsaugoti nuo būsimos korozijos.
5. Testuokite rankiniu būdu - prikiškite ranką prie jutiklio ir stebėkite, ar automobilis reaguoja tinkamai (pvz., ar keičiasi garsiniai signalai). Jei sistema įjungta ir pypsi be priežasties, švelniai uždenkite kiekvieną jutiklį ranka po vieną. Kai uždengsite problemišką, pypimas turėtų pasikeisti arba visai nutrūkti. Tai padės susiaurinti paieškos lauką.
6. Elektros gedimų paieška - patikrinkite saugiklius. Kiekviename automobilyje yra saugiklių dėžutė, o instrukcijų knygoje nurodyta, kuris saugiklis už ką atsakingas. Parkavimo sistemos saugiklis paprastai būna 5-15 amperų.
7. Programinės įrangos klausimai - pabandykite atjungti automobilio akumuliatorių minutėms dešimčiai. Tai iš naujo paleis visas elektronines sistemas ir kartais išsprendžia keistas problemas.
8. Kameros ir vizualinės sistemos niuansai - patikrinkite, ar kamera švari. Jei vaizdas yra, bet prastos kokybės, patikrinkite vaizdo kabelį, vedantį nuo kameros į ekraną.

Parkavimo sistemos garso valdymas ir pritaikymas

Šiuolaikinės parkavimo sistemos leidžia vairuotojams pritaikyti garsinius perspėjimus pagal savo poreikius ir aplinkos sąlygas.

Garsinių perspėjimų reguliavimas

Daugelyje automobilių garso valdymas pasiekiamas per automobilio meniu sistemas. Norėdami sureguliuoti garsumą:

1. Paspauskite jungiklį OK.
2. Keliais paspaudimais pasiekite meniu „PAGALBINĖ AUTOMOBILIO STATYMO SISTEMA“.
3. Atverkite meniu „Pypsėjimo garsumas“.
4. Sureguliuokite parametrą naudodami garsumo juostą ir patvirtinkite jungikliu OK.

Kiekvienąkart užvedus variklį, naudojant šią funkciją grąžinama pastarąjį kartą išjungus variklį išsaugota suaktyvinimo būsena.

Sistemos garso išjungimas

Priklausomai nuo automobilio versijos, galima įjungti arba išjungti statymo pagalbos garsą. Svarbu atkreipti dėmesį: jei nutildysite garsą, artėjant prie kliūties, būsite įspėti tik ekrane.

Ypatingos aplinkybės ir veikimo sutrikimai

Tam tikromis aplinkybėmis gali tekti rankiniu būdu išjungti garsinius perspėjimus arba, kai kuriuose automobiliuose, atitinkamą aptikimo zoną. Tai gali būti, kai:

• Vilkimo, pervežimo arba priekabos įranga, kurios sistema neatpažįsta, yra priešais ultragarso jutiklius.
• Ultragarsiniai jutikliai yra pažeisti.

Pastaba: jei garsas išjungtas, ekranuose ir toliau bus teikiami nereguliarūs perspėjimai. Be to, kai automobilis važiuoja mažesniu nei maždaug 10 km/h greičiu, kai kurie triukšmo šaltiniai (motociklai, sunkvežimiai, pneumatiniai kūjai ir pan.) gali įjungti statymo pagalbos sistemos garso signalus, sukeliančius klaidingus pavojaus signalus.

Kai sistema aptinka gedimą: arba jūs įspėjami garso signalu, girdimu maždaug tris sekundes, kai įjungta atbulinės eigos pavara, kartu su pranešimu „Patikrinkite parkavimo jutiklius“ prietaisų skydelyje, arba sistema neskleidžia jokio garso ir nerodo jokio rodinio, kai įjungiama atbulinės eigos pavara. Tokiais atvejais, pirmiausia patikrinkite, ar ultragarso jutikliai švarūs. Jei gedimas išlieka, pasitarkite su gamintojo atstovu.

Kada keisti jutiklius ir kaip išvengti gedimų?

Keitimo požymiai ir kaina

Jei išbandžius visus aukščiau paminėtus metodus sistema vis tiek neveikia, gali prireikti keisti jutiklius. Keitimo požymiai apima:

• Mechaninis jutiklio pažeidimas (įtrūkimas, skilimas).
• Jutiklis nebereaguoja į jokias kliūtis.
• Diagnostikos įranga rodo nuolatinę klaidą.

Nauji jutikliai nėra labai brangūs - jų kaina svyruoja nuo 20 iki 100 eurų, priklausomai nuo gamintojo ir automobilio modelio. Jei nuspręsite taisyti patys, būtinai įsigykite tinkamą dalį. Naudokite originalias dalis arba patikimų gamintojų analogus. Pigios kopijos gali kainuoti tris kartus mažiau, bet jos dažnai veikia netiksliai, greitai genda ir gali sukelti problemų visai sistemai.

Darbai su sistema / sistemos taisymas: įvykus susidūrimui, ultragarsinių jutiklių padėtis gali pasikeisti, todėl jie gali nebeveikti tinkamai.

Prevencija ir priežiūra

Norint išvengti dažniausių parkavimo jutiklių gedimų, verta laikytis šių patarimų:

• Reguliariai valykite jutiklius, ypač žiemos metu, kai jie gali apsinešti purvu, druskomis ar sniegu. Tai užtrunka vos minutę, bet gali išgelbėti nuo nemalonių staigmenų. Naudokite minkštą skudurą ar kempinę, nes šiurkštūs paviršiai gali subraižyti jutiklių paviršių.
• Venkite stiprių smūgių į bamperį, nes tai gali sugadinti jutiklius.
• Saugokitės aukšto slėgio plovimo - pernelyg stipri vandens srovė gali pažeisti jutiklius arba jų jungtis.
• Periodiškai tikrinkite laidus ir jungtis, ypač jei sistema pradeda veikti su pertrūkiais.
• Tinkamas montavimas. Svarbu tinkamai parinkti montavimo vietas bamperyje, priešingu atveju parkavimo davikliai gali nepastebėti kliūties reikiamu momentu, arba žemę fiksuoti kaip kliūtį ir be perstojo pranešinėti apie klaidingą pavojų. Kraštiniai parkavimo davikliai montuojami kuo arčiau bamperio krašto, o likę du - taip, kad atstumas tarp visų keturių parkavimo daviklių būtų vienodas. Svarbu, kad bamperio vieta, kurioje montuosite parkavimo daviklius, būtų lygi ir, idealiu atveju, statmena žemei. Jei bamperio paviršius nėra statmenas žemei - parkavimo daviklius reiktų montuoti su išvertimo žiedais, nes priešingu atveju jie bus nukreipti aukštyn ir nematys visų kliūčių, arba žemyn ir parkavimo daviklio signalas fiksuos žemę.
• Atkreipkite dėmesį į vilkimo kablį. Esant kabliui, geriau pasirinkti parkavimo sistemą su kablio eliminavimo funkcija, tokia sistema turi galimybę perspėti, kad metas sustoti kol kablys dar nepalietė kliūties, o patys sistemos parkavimo davikliai išsikišusio kablio nefiksuos kaip kliūties.
• Dažymas. Jei reikia, nudažykite parkavimo daviklius savo automobilio spalva kol dar nepajungėte. Atkreipkite dėmesį, jog dažniausiai dažytiems davikliams garantija galioti nustoja.

Apibendrinimas: Parkavimo sistemų nauda ir atsakingas naudojimas

Parkavimo jutikliai - naudinga sistema, kuri gali padėti išvengti eismo įvykių stovėjimo metu. Jų nauda - neginčijama. Tačiau jų gedimai nėra reti ir gali atsirasti dėl nešvarumų, mechaninių pažeidimų, drėgmės ar elektros problemų. Gera žinia ta, kad dauguma parkavimo sistemų gedimų nėra katastrofiški ir gali būti išspręsti be didžiulių investicijų.

Visada turėkite omenyje, kad parkavimo davikliai - ne saugumo garantija, o tik pagalbinė priemonė, palengvinanti vairuotojo parkavimą sudėtingose situacijose. Svarbu nepamiršti, kad parkavimo sistema - tai tik pagalbinė priemonė. Ji neturėtų pakeisti dėmesio, atsargumo ir sveiko proto. Net su veikiančia sistema visada žiūrėkite į veidrodžius, atsigręžkite ir parkuokitės lėtai. Technologijos turi palengvinti gyvenimą, o ne tapti vieninteliu dalyku, kuriuo pasitikite.

Jei jūsų automobilio parkavimo sistema pradėjo veikti netinkamai, pirmiausia patikrinkite jutiklius vizualiai, išvalykite juos ir atlikite paprastą patikrą. Jei problema išlieka, gali prireikti keisti jutiklius arba kreiptis į specialistus, kurie atliks išsamią diagnostiką.

Parktronikai yra universalūs įrenginiai, todėl kiekvieną iš siūlomo prekių asortimento galima pritaikyti skirtinguose automobiliuose. Parkavimo sistemos, pasižyminčios nepralenkiama vaizdo kokybe, tikslumu, jutiklių jautrumu ir patikimu funkcionavimu, užtikrina maksimalų saugumą bei patogumą parkuojantis.
