Prietaisų skydelis yra pagrindinis automobilio informacinis modulis, kuriame vairuotojui rodomi svarbiausi techniniai rodikliai: greitis, variklio apsukos, kuro kiekis ir aušinimo skysčio temperatūra. Ši sistema naudoja elektroninius signalus, kad tiksliai atvaizduotų duomenis analoginiais ciferblatais arba skaitmeniniais ekranais. Prietaisų skydelis yra vienas svarbiausių automobilio komponentų, teikiantis vairuotojui informaciją apie transporto priemonės būklę ir veikimą. Volvo S80 2002 m. modeliuose, kaip ir daugelyje kitų automobilių, prietaisų skydelis gali susidurti su įvairiomis problemomis, pradedant nuo smulkių gedimų iki visiškos elektronikos klaidos.
Informacinis Ekranas ir Jo Funkcijos

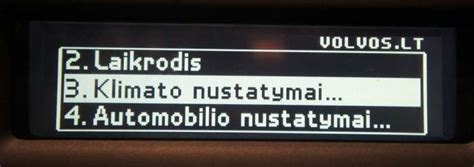

Jungtiniame prietaisų skydelyje yra informacinis ekranas, kuriame pateikiama svarbi informacija apie kai kurias automobilio funkcijas, pvz., pastovaus greičio palaikymo sistemą ir kelionės kompiuterį. Čia taip pat rodomi pranešimai. Informacija vaizduojama ženklais ir tekstu. Daugiau informacijos apie konkrečias funkcijas, kurių būklė atspindima ekrane, rasite šių funkcijų aprašuose.
Ženklų Reikšmės
Automobilio ekrane yra įvairių skirtingų ženklų. Ženklai skirstomi į įspėjamuosius, kontrolinius ir informacijos ženklus.
- Raudonas įspėjamasis ženklas įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir (arba) važiavimo sąlygoms. Tuo pat metu jungtinio prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
- Informacinis ženklas kartu su tekstu jungtinio prietaisų skydelio informaciniame ekrane įsijungia tada, kai kurioje nors automobilio sistemoje aptinkamas nuokrypis.
Temų Pasirinkimas Skaitmeniniame Prietaisų Skydelyje
Skaitmeniniame prietaisų skydelyje galima pasirinkti įvairias temas, kurios keičia informacijos pateikimo stilių. Galimos temos: „Elegance“, „Eco“ ir „Performance“. Temą galima pasirinkti tik veikiant varikliui.
Kaip Pakeisti Temą
Norint pakeisti temą, reikia spustelėti kairiojo perjungiklio mygtuką OK ir nurodyti meniu parinktį „Temos“, sukant svirtelės reguliavimo ratuką. Spauskite OK mygtuką. Pasukite ratuką, norėdami pasirinkti temą ir patvirtinkite pasirinkimą spausdami OK mygtuką.
Kai kuriuose modelių variantuose centrinės konsolės ekrano vaizdas atitinka jungtinio prietaisų skydelio temą. Prietaisų kontrasto režimą ir spalvų režimą galima nustatyti naudojant kairiąją svirtelę. Temos pasirinkimą ir kontrasto režimo bei spalvų režimo nuostatas galima įrašyti į kiekvieno nuotolinio valdymo pultelio atmintį.
Tema „Elegance“
Šioje temoje pateikiami šie matuokliai ir indikatoriai:
- Degalų lygio matuoklis: Kai rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
- Variklio aušinimo skysčio temperatūros matuoklis.
- Spidometras.
- Tachometras: Šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
- Pavarų perjungimo indikatorius / įjungtos pavaros indikatorius.
Tema „Eco“
Šioje temoje pateikiami šie matuokliai ir indikatoriai:
- Degalų matuoklis: Kai rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
- Eco guide.
- Spidometras.
- Tachometras: Šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
- Pavarų perjungimo indikatorius / įjungtos pavaros indikatorius.
Tema „Performance“
Šioje temoje pateikiami šie matuokliai ir indikatoriai:
- Degalų matuoklis: Kai rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
- Variklio aušinimo skysčio temperatūros matuoklis.
- Spidometras.
- Tachometras: Šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
- Power guide.
- Pavarų perjungimo indikatorius / įjungtos pavaros indikatorius.
Kelionės Kompiuterio Informacija ir Valdymas
Automobilio kelionės kompiuteryje įrašomos ir skaičiuojamos tokios vertės, kaip atstumas, degalų sąnaudos ir vidutinis greitis važiuojant. Informaciją iš kelionės kompiuterio galima rodyti jungtiniame prietaisų skydelyje ir valdyti naudojant valdymo elementus, įrengtus ant kairiojo perjungiklio, bei pateikiamus jungtinio prietaisų skydelio meniu.
Nuostatas galima patikrinti iškart, kai tik jungtinis prietaisų skydelis automatiškai apšviečiamas atrakinus automobilį. Jei nė vienas iš kelionės kompiuterio valdymo elementų nepanaudojamas per maždaug 30 sekundžių po vairuotojo durelių atidarymo, prietaisas išsijungia. Po to, norint naudotis kelionės kompiuteriu, reikia pasukti raktelį į padėtį II arba užvesti variklį.
Pastaba
Jei, naudojant kelionės kompiuterį, pasirodo įspėjimas, prieš vėl suaktyvinant kompiuterį tą įspėjimą reikia patvirtinti, vieną kartą paspaudžiant posūkio svirtelės mygtuką OK.
Valdymas
Vienu metu gali būti rodomos trys kelionės kompiuterio parinktys, po vieną kiekviename „lange“.
- OK: atveriamas jungtinio prietaisų skydelio meniu, patvirtinamos žinutės arba meniu pasirinktys.
- Reguliavimo ratukas: naršomos meniu arba kelionės kompiuterio parinktys.
- RESET: dabartinis kelionės skaitiklis nustatomas iš naujo arba išeinama iš meniu struktūros.
Kelionės Kompiuterio Papildomos Funkcijos
Norint pasirinkti, kuris kelionės kompiuteris turi būti rodomas, siekiant užtikrinti, kad joks valdymo elementas nebūtų sekos viduryje, pirmiausia juos reikia nustatyti iš naujo, du kartus paspaudžiant mygtuką RESET. Pasukite reguliavimo ratuką, jei norite naršyti skirtingus antraščių derinius. Sustokite ties pageidaujamu šios kelionės deriniu jungtinio prietaisų skydelio ekrane. Kelionės kompiuterio rodinį jungtiniame prietaisų skydelyje galima kelionės metu bet kada perslinkti į kitą parinktį. Viena iš parinkčių reiškia, kad kelionės kompiuteris nerodomas.
Antraščių Deriniai
| Informacija | Veiksmas |
|---|---|
| Vidutinis Ridos skaitiklis T1 + skaitiklio rodmuo | Nuspaudus ir ilgai palaikius mygtuką RESET, atstatomas ridos skaitiklis T1. |
| Vidutinis greitis | |
| Momentinės Ridos skaitiklis T2 + skaitiklio rodmuo | Nuspaudus ir ilgai palaikius mygtuką RESET, atstatomas ridos skaitiklis T2. |
| Momentinės Skaitiklio rodmuo | |
| km/h <> myl./val. | |
| Kiek liko nuvažiuoti su degalų likučiu bake | |
| Kelionės kompiuterio informacijos nėra | Ši parinktis užgesina visus tris kelionės kompiuterio ekranus ir tuo pačiu nurodo ciklo pradžią / pabaigą. |
Kelionės Kompiuterio Nustatymas Iš Naujo
Kelionės ridos skaitiklis: Pasukite reguliavimo ratuką ir sustokite ties antraštės deriniu su nustatytinu iš naujo kelionės matuokliu. Paspaudus ir ilgai palaikius RESET, pasirinktos antraštės vertė nustatoma iš naujo.
Vidutinis greitis ir vidutinės sąnaudos: Paspauskite OK, kad atvertumėte jungtinio prietaisų skydelio meniu. Reguliavimo ratuku suraskite meniu parinktį „Kelionės komp. atstat.“ ir patvirtinkite spausdami OK. Pasirinkite nustatyti vidutines sąnaudas, vidutinį greitį arba abu iš naujo. Patvirtinkite pasirinkimą spausdami OK. Užbaikite spausdami RESET.
Jungtinio Prietaisų Skydelio Meniu Funkcijos
Jungtinio prietaisų skydelio meniu pateikiamos kelionės kompiuterio nustatymo parinktys. Atverkite meniu, kad patikrintumėte / suderintumėte toliau lentelėje pateiktas funkcijas.
Siekiant užtikrinti, kad joks valdymo elementas nebūtų sekos viduryje, pirmiausia juos reikia nustatyti iš naujo, du kartus paspaudžiant mygtuką RESET. Spauskite OK. Naršykite funkcijas reguliavimo ratuku ir pasirinkite / patvirtinkite su OK. Užbaikite spausdami RESET du kartus, pirmiausia baigę tikrinti / reguliuoti.
| Funkcijos | Informacija |
|---|---|
| Kelionės komp. atstat. | Nustatykite vidutinių degalų sąnaudų ir vidutinio greičio vertę iš naujo. Atminkite, kad ši funkcija iš naujo nenustato abiejų kelionės matuoklių T1 ir T2. |
| Pranešimai | Papildomos informacijos rasite „Pranešimai - tvarkymas“. |
| Temos | Pasirinkite jungtinio prietaisų skydelio išvaizdos temą. |
| Nuostatos | Pasirinkite Auto įj. arba Išjungta. Papildomos informacijos rasite „Papildomas šildytuvas“. |
| Kontrasto režimas/Spalvų režimas | Jungtinio prietaisų skydelio šviesumo ir spalvų intensyvumo reguliavimas. |
| Stovėj. šildytuv. | Tiesioginis užved. - 1 laikmačio ženklas - nukreipia į laiko pasirinkimo meniu. - 2 laikmačio ženklas - nukreipia į laiko pasirinkimo meniu. Laikmačio programavimo aprašymą rasite „Variklio bloko šildytuvas ir salono šildytuvas* - laikmatis“. |
Dažnos Prietaisų Skydelio Problemos ir Sprendimai

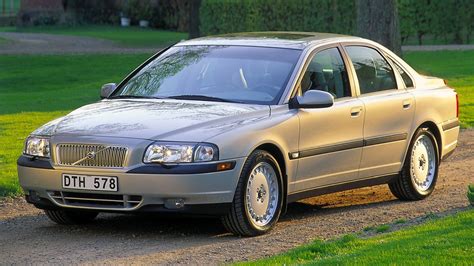

Gedimai dažnai pasireiškia mirgančiu apšvietimu, užstrigusiomis rodyklėmis arba klaidingais rodmenimis, rodančiais vidinius elektronikos sutrikimus. Volvo S80 2002 m. modeliuose, kaip ir daugelyje kitų automobilių, prietaisų skydelis gali susidurti su įvairiomis problemomis, pradedant nuo smulkių gedimų iki visiškos elektronikos klaidos.
Remonto Patirtis
Vienas savininkas dalijasi savo patirtimi: „Kitą dieną po automobilio įsigijimo sublūdo skydelis. Rodė ką nori, kaip nori ir t.t. Suprasta, kad buvo sukta rida. Sukimas padarytas nemokšiškai ir taip sugadinta pagrindinė mikroschema. Naujo skydelio kaina „Sostenoje“ siekė 3500 Lt plius pririšimas. Taigi nuspręsta remontuoti.“
Pradžioje buvo ieškoma informacijos apie dėvėtų skydelių pirkimą, tačiau jos buvo nedaug. Pasakojimai apie būtinybę pririšti naują skydelį prie automobilio ir galimus nesėkmingus bandymus atbaidė. Galiausiai buvo rastas meistras, kuris sutvarkė esamą skydelį, pakeitęs mikroschemą ir kelias varžas. Tačiau po pusantrų metų skydelis vėl nustojo veikti.
Antras bandymas taisyti taip pat nebuvo sėkmingas. Po remonto pradėjo nedegti kelios lemputės, paaiškėjo, kad vėl problema su procesoriumi. Po šio remonto meistrai perspėjo, kad jei skydelis vėl suges, jo taisymas gali tapti rizikingas ir nepataisomas. Be to, liko neištrinama oro pagalvių klaida. Darant diagnostiką su VIDA, skydelyje rasta dar daugiau klaidų.
Naudoto Skydelio Keitimas
Dėl nuolatinių gedimų buvo nuspręsta keisti prietaisų skydelį į dėvėtą. Buvo pasirinktas skydelis iš 2001-09 metų automobilio (Volvo S60 amerikietiško benzininio modelio), o automobilio pagaminimo data buvo 2002-04. Skydelis buvo tiesiog pajungtas ir viskas pradėjo veikti. Iš pradžių liko ciferblatas su myliomis ir apsukos benzininiam varikliui, tačiau pakeitus ciferblatus, problema buvo išspręsta. Nustebino tai, kad naujo skydelio nereikėjo pririšti prie automobilio, o kalba pačiame skydelyje persijungė į anglų.
Volvo S60 V70 XC70 S80 XC90 reset service reminder
Tačiau vėliau paaiškėjo, kad amerikietiško modelio skydelyje nebuvo borto kompiuterio funkcijų. Norint atkurti visas funkcijas, teko nuskaityti duomenis iš seno skydelio ir perkelti juos į naują. Šis procesas vėl nustatė prancūzų kalbą borto kompe, todėl teko ją vėl pakeisti į anglų. Visi šie darbai buvo atliekami per laidą, neardant skydelio. Įdomu tai, kad net prieš perkeliant duomenis, automobilio kompiuteris rodė nuvažiuotą atstumą kilometrais, o ne myliomis. Manoma, kad regiono informacija saugoma pagrindiniame automobilio kompiuteryje, pagal kurį ir parenkami duomenys. Per laidą taip pat buvo pakoreguota rida, atstatant ją iki buvusios prieš keitimą, nes amerikietiško modelio rida buvo mažesnė.
Kainos ir Rekomendacijos
Remontai iki keitimo kainavo apie 850-900 Lt. Naudoto amerikietiško skydelio kaina buvo 200 Lt, o duomenų perkėlimas ir anglų kalbos nustatymas - dar 200 Lt. Jei būtų keista tik kalba, tai kainuotų apie 150 Lt.
Renkantis naudotą skydelį, svarbu atsižvelgti į automobilio pagaminimo metus - skirtumas neturėtų viršyti apie 6 mėnesių (nors vienas savininkas sėkmingai panaudojo skydelį su didesniu skirtumu). Taip pat ant skydelio esantys serijos numeriai turėtų skirtis tik keliais vienetais. Pavyzdžiui, senojo savininko skydelio serijos numeris buvo „91“, kaip ir amerikietiško modelio skydelio. Tie skaičiai "91" yra procesoriaus tipas.
Jei kyla problemų su prietaisų skydeliu, rekomenduojama kreiptis į specialistus, kurie gali atlikti remontą ar pakeitimą per diagnostinę jungtį, neardant paties skydelio. Tai gali būti pigesnis ir saugesnis sprendimas. Meistrai, atliekantys tokio tipo darbus, dažnai suteikia garantiją po pataisymo. Pavyzdžiui, vieno atvejo metu sutaisytas skydelis veikė apie 1 metus ir 3 mėnesius, o pakeistas - 1,5 metų ir dar tebeveikia.
Kai kuriuose V70 II 2002 m. D5 modeliuose gali kilti problemų su informaciniu ekranu, kai raidės „laksto, šokinėja“ arba mirga.
Kai kuriems vairuotojams prietaisų skydelis gali tiesiog užgesti. Vienas savininkas pasakoja: „Nugeso kadaise mano spidometras panašiai, tik miro iš karto, be agonijos. Tvarkė vienas, nesutvarkė. Tuomet kalbėjau su „Sostena“ - sako pigiausias variantas: susirandi panašiu metų ir komplektacijos skydelį - pakeisim, tik reiks pririšti.“ Kitas sprendimas - kreiptis į specialistą, kuris galėtų atlikti smulkų litavimą skydelio detalėse. Jeigu pavyksta labai gerai atitaikyti metus ir seriją, gali net neprireikti pririšimo.
