Šis vadovas skirtas Opel Astra savininkams, norintiems suprasti savo automobilio saugiklių paskirtį ir išdėstymą. Saugikliai yra esminė elektros sistemos dalis, apsauganti įvairius komponentus nuo pažeidimų, atsirandančių dėl per didelės srovės. Pernelyg padidėjus apkrovai, sudega metalinis saugiklio takelis, taip nutraukdamas elektros tiekimą ir apsaugodamas atitinkamą automobilio mazgą. Sudegęs saugiklis neretai kaltas dėl iš pirmo žvilgsnio kur kas didesnių elektros sistemos gedimų.
Šiame straipsnyje rasite išsamų saugiklių dėžučių schemų ir kiekvieno saugiklio aprašymą, kad galėtumėte greitai ir efektyviai išspręsti elektros problemas.
Saugiklių Dėžučių Vietos Opel Astra Automobiliuose
Opel Astra automobiliuose dažniausiai rasite dvi pagrindines saugiklių dėžutes:
Saugiklių Dėžutė Salone (po Vairu)
Ši saugiklių dėžutė apsaugo daugelį svarbiausių automobilio sistemų, tokių kaip apšvietimas, valytuvai, centrinis užraktas ir kt. Norėdami ją pasiekti, gali reikėti atidaryti nedidelį dangtelį arba nuimti plastikinį skydelį. Būkite atsargūs, kad nepažeistumėte jokių laidų ar jungčių.
Saugiklių Dėžutė Variklio Skyriuje
Ši dėžutė paprastai yra arčiau akumuliatoriaus arba ant variklio skyriaus sienelės. Variklio skyriuje esanti saugiklių dėžutė apsaugo sistemas, susijusias su variklio valdymu, aušinimu ir kitais svarbiais mechanizmais. Ji paprastai yra didesnė ir labiau apsaugota nuo aplinkos poveikio. Prieš atidarydami įsitikinkite, kad variklis yra atvėsęs. Joje rasite saugiklius, atsakingus už variklio valdymo sistemą, ABS (antiprakaitavimo stabdžių sistemą), ventiliatorių, priekinius žibintus ir kitas svarbias variklio funkcijas.
Saugiklių Schemos ir Reikšmės
Kiekvienas saugiklis yra skirtas apsaugoti tam tikrą grandinę. Saugiklių dėžutės dangtelyje arba automobilio vartotojo vadove turėtų būti schema, nurodanti kiekvieno saugiklio numerį ir paskirtį. Tačiau, jei schemos nėra, žemiau pateikiame išsamų sąrašą, kuris padės jums identifikuoti kiekvieno saugiklio funkciją.
Svarbu: Prieš keisdami saugiklį, įsitikinkite, kad išjungėte degimą ir atjungėte neigiamą akumuliatoriaus gnybtą. Niekada nenaudokite didesnės amperinės vertės saugiklio, nes tai gali sukelti didelę žalą elektros sistemai ir netgi sukelti gaisrą.

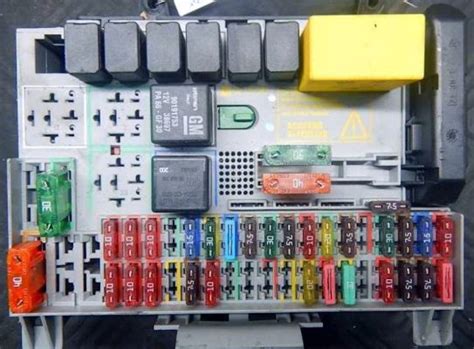

Saugiklių Schema (Saugiklių dėžutė salone) Opel Astra G (Astra II)
Žemiau pateikiamas pavyzdinis saugiklių išdėstymas salono saugiklių dėžutėje Opel Astra G (1998-2004 m.). Atkreipkite dėmesį, kad tai gali skirtis priklausomai nuo konkretaus modelio ir pagaminimo metų.
| Saugiklio Numeris | Srovė (A) | Apsaugos Grandinės |
|---|---|---|
| 1 | - | Laisva vieta (dažnai nenaudojamas) |
| 2 | 30A | Ventiliatorius, priekinės sėdynės šildymas |
| 3 | 40A | Šildomas galinis langas |
| 4 | - | Laisva vieta (dažnai nenaudojamas) |
| 5 | - | Laisva vieta (dažnai nenaudojamas) |
| 6 | 10A | Dešinysis artimųjų šviesų žibintas, diapazonas reguliuojami priekiniai žibintai |
| 7 | 10A | Dešinysis stovėjimo žibintas, dešinysis galinis žibintas, numerio apšvietimas |
| 8 | 10A | Dešinysis tolimųjų šviesų žibintas |
| 9 | 30A | Instaliacija |
| 10 | 15A | Posūkio signalai |
| 11 | 10A | Kairysis artimųjų šviesų žibintas, diapazonas reguliuojami priekiniai žibintai |
| 12 | 10A | Kairysis stovėjimo žibintas, kairysis galinis žibintas |
| 13 | 10A | Kairysis tolimųjų šviesų žibintas |
| 14 | 20A | Garso signalas |
| 15 | 10A | Stabdžių žibintai |
| 16 | 10A | Atbulinės eigos žibintai |
| 17 | 20A | Priekiniai valytuvai |
| 18 | 10A | Galinis valytuvas |
| 19 | 15A | Centrinis užraktas |
| 20 | 7.5A | Salono apšvietimas, bagažinės apšvietimas |
| 21 | 7.5A | Radijas |
| 22 | 10A | Prietaisų skydelis |
| 23 | 15A | Degiklis |
| 24 | 10A | ABS (priklausomai nuo modelio) |
| 25 | 20A | Elektra valdomi langai |
| 26 | 10A | Oro kondicionierius |
| 27 | 15A | Kuro siurblys |
| 28 | 20A | Atsarginis |
| 29 | 7.5A | Oro pagalvės |
| 30 | 15A | Elektra valdomi veidrodėliai |
| 31 | 10A | Diagnostikos jungtis |
| 32 | 7.5A | Automatinė pavarų dėžė (priklausomai nuo modelio) |
| 33 | 15A | Rūko žibintai |
| 34 | 7.5A | Traukos kontrolės sistema (TCS) (priklausomai nuo modelio) |
Saugiklių Schema (Saugiklių dėžutė variklio skyriuje) Opel Astra G (Astra II)
Variklio skyriuje esančioje saugiklių dėžutėje taip pat yra svarbių saugiklių. Štai pavyzdinis išdėstymas:
| Saugiklio Numeris | Srovė (A) | Apsaugos Grandinės |
|---|---|---|
| 1 | 60A | Pagrindinis maitinimas |
| 2 | 40A | ABS (priklausomai nuo modelio) |
| 3 | 30A | Variklio valdymo blokas (ECU) |
| 4 | 20A | Kuro siurblio relė |
| 5 | 15A | Uždegimo ritė |
| 6 | 10A | Lambda zondas |
| 7 | 15A | Purkštukai |
| 8 | 30A | Aušinimo ventiliatorius |
| 9 | 20A | Oro kondicionieriaus kompresorius |
| 10 | 10A | Variklio diagnostika |
| 11 | 5A | Stabdžių stiprintuvas |
| 12 | 7.5A | Oro srauto matuoklis |
Opel Astra H, J, K Saugiklių Schemos
Opel Astra H, J, K saugiklių schemos gali skirtis priklausomai nuo pagaminimo metų ir komplektacijos. Informacija apie saugiklius paprastai pateikiama automobilio savininko vadove. Taip pat galite rasti schemą ant pačios saugiklių dėžutės dangtelio.
Bendrosios Grandinės
Štai keletas bendrų grandinių, kurias apsaugo saugikliai Opel Astra automobiliuose:
- Apšvietimas (priekiniai žibintai, galiniai žibintai, salono apšvietimas)
- Valytuvai
- Garsinis signalas
- Centrinis užraktas
- Kuro siurblys
- ABS (antiprakaitavimo stabdžių sistema)
- Oro kondicionierius
- Radijas
- Sėdynių šildymas
- Šildomas galinis langas
Dažniausios Problemų Priežastys ir Sprendimai
Dažniausiai perdegę saugikliai yra susiję su trumpais jungimais arba per didele apkrova grandinėje. Prieš keisdami saugiklį, pabandykite išsiaiškinti problemos priežastį. Jei saugiklis vėl perdega iškart po pakeitimo, tai rodo rimtesnę problemą, kurią turėtų diagnozuoti kvalifikuotas mechanikas.
- Trumpas jungimas: Gali atsirasti dėl pažeistos izoliacijos ant laidų.
- Per didelė apkrova: Per daug prietaisų vienu metu naudojant.
- Sugedęs komponentas: Netinkamai veikiantis prietaisas gali sukelti per didelę srovę.
Saugiklių Tikrinimas ir Keitimas
Saugiklius galite patikrinti vizualiai arba naudojant multimetrą. Vizualiai patikrinkite, ar saugiklio viduje esantis laidelis nėra nutrūkęs. Naudojant multimetrą, patikrinkite, ar saugiklis praleidžia elektros srovę. Jei saugiklis yra sugedęs, pakeiskite jį nauju, tos pačios amperinės vertės saugikliu.
- Išjunkite degimą.
- Atidarykite saugiklių dėžutę.
- Raskite perdegusį saugiklį.
- Išimkite perdegusį saugiklį specialiu įrankiu (jei yra) arba replėmis.
- Įdėkite naują, tos pačios amperinės vertės saugiklį.
- Patikrinkite, ar problema išspręsta.
Svarbūs Patarimai:
- Visada turėkite atsarginių saugiklių.
- Naudokite tik tinkamos amperinės vertės saugiklius.
- Jei saugiklis nuolat perdega, kreipkitės į kvalifikuotą mechaniką.
- Niekada nebandykite remontuoti saugiklio.
- Geriausi saugikliai tie, kurių takeliai gaminami iš žalvario. Tokie saugikliai nesukelia elektrocheminės korozijos tarp lizdo ir takelio.
- Naudojant saugiklius su aliumininiais takeliais, juos reikėtų tikrinti dažniau.
- Saugikliai neturi būti taisyti arba „sugedę” (su nutrūkusiu metaliniu takeliu).
- Kiekviename lizde naudokite tinkamą saugiklį, kitaip rizikuojate sugadinti Jūsų automobilio elektros įrangą ar net sukelti gaisrą.
- Koks saugiklis naudotinas vienai ar kitai grandinei apsaugoti, rasite sąraše, kuris tvirtinamas vidinėje saugiklių dėžės pusėje.
- Saugiklių ištraukimui naudokite nedidelį plastikinį elektriko pincetą arba kosmetines replutes.
- Vizualiai patikrinkite kiekvieną saugiklį, ieškokite metalinio takelio nudegimų ir įtrūkimų, sutrupėjusio plastikinio korpuso, oksidacijos arba kitų požymių, galinčių sukelti sutrikimus. Visi abejotinos būklės saugikliai turėtų būti pakeisti.
- Prieš pakeisdami sudegusį saugiklį, nustatykite gedimo priežastį ir ją pašalinkite.
- Pakeitę saugiklius, uždenkite ir prisukite dangtelį.
Saugiklių Tipai
Automobiliuose naudojami įvairių tipų saugikliai, įskaitant:
- Peiliiniai saugikliai: Tai yra labiausiai paplitęs tipas, naudojamas daugelyje modernių automobilių.
- Stikliniai saugikliai: Šie saugikliai buvo dažniau naudojami senesniuose automobiliuose.
- Varžtiniai saugikliai: Šie saugikliai naudojami didesnėms srovėms apsaugoti.
