Saugikliai yra esminė kiekvieno automobilio elektros sistemos dalis, užtikrinanti jos apsaugą nuo perkrovų ir trumpųjų jungimų. Žinojimas, kur yra saugiklių dėžutės, kaip naudotis saugiklių schemomis ir kaip teisingai pakeisti perdegusį saugiklį, gali padėti savarankiškai išspręsti daugelį smulkių elektros gedimų, sutaupant laiką ir lėšas. Šis straipsnis apžvelgs saugiklių schemas, jų vietas ir keitimo procedūras Opel Zafira B ir Opel Zafira A (konkrečiai 2001 m. modelis) automobiliuose.
Saugiklių dėžučių vietos Opel Zafira B
Opel Zafira B modeliuose saugikliai yra įrengti dviejose pagrindinėse vietose:
- 1. Variklio skyriuje - ši dėžutė paprastai atsakinga už variklio valdymo sistemą, ABS, oro kondicionierius ir kitas variklio mazgų apsaugas. Dangtelis dažnai turi schemą; jei jos nėra, informacija galima rasti savininko vadove. Vietos gali šiek tiek skirtis priklausomai nuo gamybos metų, bet dažniausiai ji randama šalia akumuliatoriaus arba kitoje variklio skyriaus pusėje.
- 2. Salone - salono saugiklių dėžutė skirta apsaugoti salono elektros įrangą (apšvietimas, langų valytuvai, centrinis užraktas, radijas ir kt.). Dažniausiai ji yra po daiktadėže arba prie kairės kojos.
Kaip ir variklio skyriaus atveju, schemą galima rasti ant dėžutės dangtelio arba savininko vadove.
Saugiklių schemos ir jų identifikavimas
Norint nustatyti, kuris saugiklis atsakingas už konkrečią sistemą, būtina turėti saugiklių schemą. Ją galima rasti:
- Ant saugiklių dėžutės dangtelio - dažniausiai schema atspausdinta ant vidinės dangtelio pusės.
- Automobilio savininko vadove - pateikiamas išsamus saugiklių sąrašas su paskirtimi ir amperais (A).
- Interneto duomenų bazėse ir forumuose - šaltiniai gali būti naudingi, bet visada reikia patikrinti patikimumą.
Saugiklio numeris, amperų vertė ir apsaugoma grandinė gali būti nurodyti pagal schemą. Pavyzdžiui, schema gali rodyti, kad saugiklis Nr. 10 (15A) atsakingas už langų valytuvus.
Saugiklio keitimo procedūra
Prieš keičiant saugiklį būtina atlikti kelis veiksmus:
- Išjunkite automobilio degimą - svarbiausias žingsnis apsaugant nuo trumpųjų jungimų.
- Nustatykite sugedusį saugiklį - naudodami schemą identifikuokite saugiklį, saugantį neveikiančią sistemą.
- Patikrinkite saugiklį - vizualiai arba testeriu įsitikinkite, kad vidinė viela nutrūkus.
- Išimkite sugedusį saugiklį - naudokite specialias replės saugikliams arba mažas replės atsargiai ištraukti.
- Įdėkite naują saugiklį - su tokia pačia amperų verte kaip sugedęs.
- SVARBU: neverta naudoti didesnės amperų vertės saugiklio, nes tai gali sukelti pažeidimus ar gaisrą.
- Patikrinkite sistemos veikimą - įjungus degimą, įsitikinkite, kad apsaugota sistema veikia tinkamai. Jei naujas saugiklis vėl perdega, būtina profesionali diagnostika.
Saugiklių tipai ir amperai Opel Zafira B
Opel Zafira B dažniausiai naudoja ašmininius (blade) saugiklius, kurių spalvų kodavimas padeda greitai identifikuoti amperų vertę:
- Ruda - 7.5A
- Raudona - 10A
- Mėlyna - 15A
- Geltona - 20A
- Balta - 25A
- Žalia - 30A
Teisingas amperų pasirinkimas yra kritiškai svarbus: per mažas gali dažnai perdegti saugiklius, o per didelis - sugadinti įrangą ar sukelti gaisrą.
Saugiklių dėžučių vietos ir schemos Opel Zafira A (2001 m. modelis)

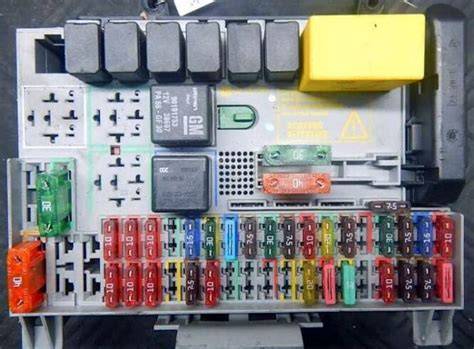

Opel Zafira A turi dvi pagrindines saugiklių dėžutes: salone ir po variklio dangčiu. Salono dėžutė dažnai randama kairėje pusėje, po vairuotojo prietaisų skydeliu; prie jos gali būti prieinama per mažą dangteli ar nuėmus apdailos elementą. Dėžutė po variklio dangčiu dažnai yra arčiau akumuliatoriaus arba variklio skyriaus gale, uždengta plastikiniu dangteliu.
Šiame skyriuje pateikiamas informacinis saugiklių sąrašas Opel Zafira A (Salono dėžutė) su amperais ir paskirtimis. Tačiau tikslios vertės gali skirtis priklausomai nuo komplektacijos ir metų. Vadovaukites savo automobilio vartotojo vadovu.
Tarp svarbių komponentų bei jų saugiklių dažnai minimos šios grandinės: apšvietimas, langų valytuvai, radijas, centrinis užraktas, ABS, oro pagalvės ir kt. Be saugiklių, Zafira A naudoja rėles (relay) grandinėse, kuriose didesnė srovė reikalinga (žibintai, starteris, ventiliatoriai). Rėlės gedimas gali sukelti sistemų neveikimą net ir esant sveikiems saugikliams.
Saugiklių ir rėlių tikrinimas
Saugiklio tikrinimas: išjunkite degimą, atidarykite saugiklių dėžutę ir raskite įtariamą saugiklį pagal schemą arba vadovą. Patikrinkite saugiklį vizualiai arba testeriu. Išimkite saugiklį ir įsidėkite naują su tokia pačia amperų verte. Įsitikinkite, kad prietaisas veikia. Jei saugiklis vėl perdega, gali būti rimtesnė grandinės problema, kurią turi nustatyti elektrikas.
Rėlių tikrinimas dažnai reikalauja specialios įrangos ir žinių; esant įtarimams, rekomenduojama kreiptis į kvalifikuotą specialistą. Svarbu nepakeisti saugiklio didesnės galios alternatyva - tai gali pažeisti elektros sistemą ar sukelti gaisrą.
Dažniausios Opel Zafira elektrinės problemos
Dažniausiai pasitaikančios problemos ir jų priežastys:
- Perdegantys saugikliai - dažnai dėl trumpųjų jungimų ar perkrovos.
- Netinkamas saugiklio tipas - naudokite rekomenduojamą tipą pagal schemą.
- Rėlių gedimai - kartais reikalauja diagnotikos ir išsamesnės patikros.
- Drėgmė ir korozija - gali pažeisti dėžutę ir kontaktus.
Opel Zafira A, B ir C modelių skirtumai
Saugiklių schemos ir vietos gali skirtis tarp kartų (A, B, C ir kt.) bei modifikacijų. Visada tikrinkite savo automobilio vartotojo vadovą dėl tiksliausios informacijos. Pavyzdžiui, Zafira A schemos gali būti kitokios nei Zafira B ar Zafira C schemose. Taikykite konkrečios kartos dokumentus ir schemas, kad identifikuotumėte teisingus saugiklius ir jų paskirtis.
Saugiklių schemų pavyzdžiai įvairiems modeliams
Žemiau pateikiami pavyzdiniai (informaciniai) saugiklių schemų fragmentai ir jų paskirtis. Tai padeda orientuotis, tačiau tikslūs amperai ir vietos turi būti tikslinami vadovų pagalba.
| Saugiklio numeris | Amperai (A) | Paskirtis |
|---|---|---|
| 1 | 5 | Prietaisų skydelio apšvietimas |
| 2 | 10 | Posūkių signalai |
| 3 | 15 | Stabdžių žibintai |
| 4 | 20 | Valytuvai (priekiniai) |
| 5 | 10 | Garso signalas |
