„Opel Vectra B“, populiarusis automobilių modelis, kaip ir bet kuris kitas automobilis, turi saugiklių sistemą, skirtą apsaugoti elektros grandines nuo perkrovų. Ši sistema yra gyvybiškai svarbi užtikrinant tinkamą automobilio elektrinių komponentų veikimą. Šiame straipsnyje išsamiai aptarsime, kur rasti „Opel Vectra B“ saugiklius, kaip juos pakeisti ir ką daryti, jei kyla problemų su jais. „Opel Vectra B“, gamintas nuo 1995 iki 2002 metų, yra patikimas automobilis, tačiau, kaip ir bet kuris kitas automobilis, jis gali susidurti su elektros problemomis. Viena iš dažniausių elektros problemų priežasčių yra perdegę saugikliai.
Kas yra saugiklis ir kodėl jis svarbus?
Saugiklis yra apsauginis įtaisas, kuris nutraukia elektros grandinę, kai srovė viršija leistiną ribą. Jis veikia kaip silpna grandis grandinėje, sudegdamas ir nutraukdamas grandinę, taip apsaugodamas brangesnius komponentus nuo pažeidimų. Automobilyje saugikliai apsaugo įvairius elektros prietaisus, tokius kaip žibintai, valytuvai, radijas ir kt.
Kur rasti Opel Vectra B saugiklius?
„Opel Vectra B“ automobilyje yra dvi pagrindinės saugiklių dėžutės, o kai kurie modeliai turi ir papildomą:

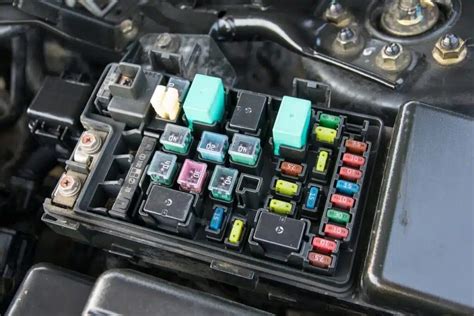

- Saugiklių dėžutė salone: Pagrindinė saugiklių dėžutė paprastai yra įrengta automobilio salone. Tiksli jos vieta gali šiek tiek skirtis priklausomai nuo modelio metų ir komplektacijos, tačiau dažniausiai ji randama apatinėje prietaisų skydelio dalyje, kairėje nuo vairo, arba šalia vairuotojo kojų zonos. Reikia atidaryti specialų dangtelį, kad pasiektumėte saugiklius.
- Saugiklių dėžutė variklio skyriuje: Ši saugiklių dėžutė dažniausiai yra šalia akumuliatoriaus.
- Saugiklių dėžutė bagažinėje: Kai kurie „Opel Vectra B“ modeliai taip pat turi papildomą saugiklių dėžutę bagažinėje, dažniausiai kairiajame bagažinės šone. Reikia atidaryti specialų dangtelį arba nuimti apdailos elementą, kad pasiektumėte saugiklius.
Svarbu atkreipti dėmesį, kad kai kuriuose modeliuose, ypač tuose, kurie buvo modifikuoti (pvz., įdiegta dujų įranga), saugikliai gali būti sumontuoti ir kitose vietose. Tokiais atvejais rekomenduojama kreiptis į specialistus.
Kaip pakeisti Opel Vectra B saugiklį?
Saugiklio pakeitimas yra gana paprastas procesas, kurį galite atlikti patys, tačiau svarbu laikytis saugos priemonių ir teisingos tvarkos:
- Išjunkite automobilio degimą: Prieš pradėdami bet kokius darbus su elektros sistema, išjunkite degimą ir išimkite raktelį.
- Raskite saugiklių dėžutę: Vadovaukitės aukščiau pateiktomis instrukcijomis, kad surastumėte reikiamą saugiklių dėžutę.
- Atidarykite saugiklių dėžutę: Atidarykite dangtelį, kuris dengia saugiklius. Dažniausiai jis tiesiog atsidaro atlenkiant arba atsegant fiksatorius.
- Identifikuokite sugedusį saugiklį: Saugiklių dėžutės dangtelyje arba automobilio vartotojo vadove turėtų būti schema, kurioje nurodyta, kuris saugiklis apsaugo tam tikrą elektros grandinę. Jei schemos nėra, galite pabandyti rasti sugedusį saugiklį vizualiai. Sugedęs saugiklis dažnai turi nutrūkusį arba apdegusį laidelį viduje.
- Naudokite specialų įrankį saugikliams išimti: Daugelis saugiklių dėžučių turi specialų plastikinį įrankį, skirtą saugikliams išimti. Jei tokio įrankio nėra, galite naudoti reples su plonais galais. Būkite atsargūs, kad nepažeistumėte gretimų saugiklių.
- Išimkite sugedusį saugiklį: Atsargiai ištraukite sugedusį saugiklį iš lizdo.
- Įdėkite naują saugiklį: Įdėkite naują saugiklį, kuris turi tokią pačią amperų vertę kaip ir sugedęs. Amperų vertė nurodyta ant saugiklio korpuso. Niekada nenaudokite saugiklio su didesne amperų verte, nes tai gali sukelti rimtų elektros sistemos pažeidimų ar net gaisrą.
- Patikrinkite, ar naujas saugiklis veikia: Įjunkite degimą ir patikrinkite, ar elektros prietaisas, kurį apsaugo saugiklis, veikia. Jei saugiklis vėl perdega, tai gali reikšti rimtesnę problemą elektros sistemoje.
- Uždarykite saugiklių dėžutę: Uždarykite dangtelį ir įsitikinkite, kad jis gerai užsifiksavo.
Ką daryti, jei saugiklis nuolat perdega?
Jei pastebite, kad tam tikras saugiklis nuolat perdega, tai rodo, kad elektros grandinėje yra problema. Tai gali būti trumpasis jungimas, perkrova arba kitas gedimas. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą autoelektriką, kad jis atliktų išsamią diagnostiką ir nustatytų problemos priežastį. Bandymas nuolat keisti saugiklius be problemos šalinimo gali sukelti rimtesnių pažeidimų.
Dažniausios Opel Vectra B saugiklių problemos
Kai kurios dažniausios „Opel Vectra B“ saugiklių problemos apima:
- Perdegę žibintų saugikliai: Tai gali būti susiję su pačiais žibintais, laidų problemomis arba jungiklio gedimu.
- Perdegę valytuvų saugikliai: Tai gali būti susiję su valytuvų variklio gedimu, užstrigusiais valytuvais arba laidų problemomis.
- Perdegę radijo saugikliai: Tai gali būti susiję su radijo aparatu, laidų problemomis arba trumpuoju jungimu.
- Perdegę centrinio užrakto saugikliai: Tai gali būti susiję su centrinio užrakto varikliais, laidų problemomis arba valdymo bloko gedimu.
Svarbūs patarimai ir atsargumo priemonės
- Visada naudokite tinkamos amperų vertės saugiklius.
- Laikykite atsarginių saugiklių rinkinį automobilyje.
- Jei nesate tikri, kreipkitės į specialistus.
- Patikrinkite saugiklių būklę periodiškai.
- Saugokitės drėgmės: Drėgmė saugiklių dėžutėje gali sukelti koroziją ir elektros problemas. Laikykite saugiklių dėžutę sausą.
- Nekeiskite saugiklių dažnai: Jei saugiklis nuolat perdega, tai rodo rimtesnę elektros problemą. Nedelsdami kreipkitės į kvalifikuotą mechaniką.
Alternatyvūs sprendimai ir diagnostika
Jei turite problemų su saugikliais, verta apsvarstyti šiuos alternatyvius sprendimus ir diagnostikos metodus:
- Multimetro naudojimas: Multimetru galite patikrinti, ar saugiklis yra sveikas, net neišimant jo iš lizdo. Multimetras parodys, ar per saugiklį teka elektros srovė. Jei multimetras rodo begalybę (atviras grandis), saugiklis yra perdegęs.
- Vizualinė apžiūra: Atidžiai apžiūrėkite saugiklius, ar nėra matomų pažeidimų, tokių kaip įtrūkimai, apdegimai ar korozija.
- Elektros grandinės testavimas: Jei įtariate, kad grandinėje yra trumpasis jungimas, galite naudoti specialius testavimo įrankius, kad nustatytumėte problemos vietą.
Opel Vectra B saugiklių schemos
Saugiklių schemos gali skirtis priklausomai nuo „Opel Vectra B“ modelio metų ir komplektacijos. Geriausias būdas gauti tikslią schemą yra patikrinti automobilio vartotojo vadovą arba ieškoti informacijos internete, nurodant konkretų modelio metus ir variklio tipą.
Salono saugiklių ir relių dėžutės schema
Pagrindinė saugiklių ir relių dėžutė yra po prietaisų skydeliu, vairuotojo pusėje, ir uždengta apsauginiu dangteliu. Ant jo reverso bus dabartinė schema.
| Nr. | Paskirtis |
|---|---|
| 1 | Jungiklis (valstybinio numerio apšvietimo lemputės) |
| 2 | Garso signalo relė |
| 3 | Tolimųjų šviesų relė |
| 4 | Galinio stiklo valytuvo variklio relė |
| 5 | Šildomų veidrodėlių relė |
| 6 | Priešrūkinių žibintų relė |
| 7 | Galinio priešrūkinio žibinto relė |
| 8 | Posūkių rodiklių relė-pertraukiklis |
| 9 | Priekinio stiklo valytuvo variklio relė |
| 10 | Galinio stiklo šildytuvo relė |
| 11 | Šildytuvo ventiliatoriaus variklio relė (su kondicionieriumi) |
| 12 | Šildytuvo ventiliatoriaus variklio relė (su kondicionieriumi) |
| 13 | Kondicionieriaus relė |
| 14 | Daugiafunkcinis valdymo blokas |
| F1 | - |
| F2 | 30A Šildytuvas / kondicionierius |
| F3 | 40A Galinio stiklo šildytuvas |
| F4 | - |
| F5 | - |
| F6 | 10A / 15A Žibintų aukščio reguliavimas, dešinysis artimųjų šviesų žibintas |
| F7 | 10A Priekinio dešiniojo gabarito / galinio dešiniojo gabarito lempos |
| F8 | 10A Dešinysis tolimųjų šviesų žibintas |
| F9 | 30A Žibintų apiplovimo įrenginiai |
| F10 | 20A Garso signalas |
| F11 | 30A Centrinis užraktas |
| F12 | 20A Priešrūkiniai žibintai |
| F13 | - |
| F14 | 30A Priekinio stiklo valytuvas |
| F15 | 5A Salono apšvietimo lemputės |
| F16 | 10A Galinis priešrūkinis žibintas |
| F17 | 30A Elektra valdomi langai |
| F18 | 10A Valstybinio numerio lemputė |
| F19 | 10A Garso sistema |
| F20 | 30A Elektra valdomi langai |
| F21 | 10A Garso sistema, centrinis užraktas, avarinė signalizacija, automatinės pavarų dėžės selektoriaus blokavimo vožtuvas ("P") |
| F22 | 20A Oro kondicionavimas, garso sistema, daugiafunkcinis ekranas, aušinimo ventiliatoriaus variklis, avarinė signalizacija, prietaisų skydelio indikatoriai |
| F23 | Rezervas |
| F24 | 10A / 15A Kairysis artimųjų šviesų žibintas, žibintų aukščio reguliavimas |
| F25 | 10A Priekinio kairiojo / galinio kairiojo gabarito lempos |
| F26 | 10A Kairysis tolimųjų šviesų žibintas |
| F27 | Rezervas |
| F28 | 20A Aušinimo skysčio šildytuvas (dyzelis) |
| F29 | 10A Elektra valdomi durų veidrodėliai, elektra valdomi langai, artimosios šviesos, posūkių signalai / avarinė signalizacija, salono apšvietimas, prietaisų skydelis, prietaisų skydelio indikatoriai, atbulinės eigos žibintai, stoglangis |
| F30 | 30A Stoglangis |
| F31 | 5A Prietaisų skydelio apšvietimas |
| F32 | 10A Dienos šviesos žibintai |
| F33 | 30A Priekabos elektros įrangos jungtis |
| F34 | 10A CD keitiklis (garso sistema) |
| F35 | 10A Stabdžių antiblokavimo sistema (ABS), automatinės pavarų dėžės valdymo sistema, traukos kontrolės sistema (TCS) |
| F36 | 20A Oro kondicionavimas, sėdynių šildytuvai |
| F37 | 10A Cigarečių pridegiklis |
| F38 | 10A Oro kondicionavimas, greičio palaikymo sistema, daugiafunkcinis ekranas, aušinimo ventiliatoriaus variklis, stabdžių žibintai |
| F39 | 10A Automatinė pavarų dėžė |
| F40 | 10A Oro kondicionavimas, aušinimo ventiliatoriaus variklis |
| F41 | 10A Šildomi durų veidrodėliai |
Kur yra „Opel Vectra B“ saugikliai ir OBD prievadas („Vauxhall“ relių borto diagnostikos sąsaja)?
Variklio skyriaus saugiklių ir relių dėžutės
Variklio skyriuje, šalia akumuliatoriaus, yra 3 dėžutės su saugikliais ir relėmis. Patikrinkite paskirtį su savo diagramomis ant dėžutės dangtelio.
Dėžutė 1
| Nr. | Paskirtis |
|---|---|
| 10 | Oro tiekimo sistemos siurblio relė |
| 12 | Kuro šildytuvo relė |
| 13 | Žibintų apiplovimo delsimo relė |
| 14 | Rezervas |
| 15 | Rezervas |
| 16, 17, 18, 19 | Kaitinimo žvakių valdymo bloko relė |
| 11a | Variklio valdymo saugiklis (F59) |
| 11b | Kuro šildytuvo saugiklis (F56) |

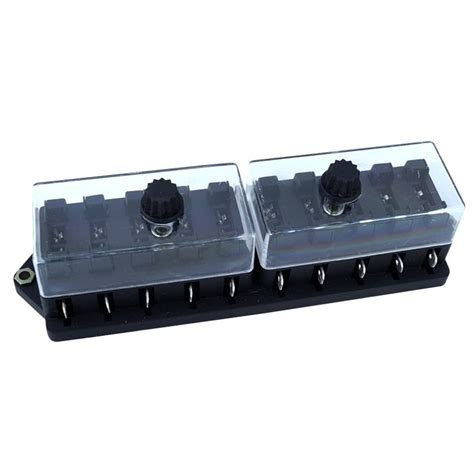

Dėžutė 2
| Nr. | Paskirtis |
|---|---|
| 1 | A/C kompresoriaus elektromagnetinės sankabos relė |
| 2 | Aušinimo ventiliatoriaus relė |
| 3 | Aušinimo ventiliatoriaus laikmatis |
| 4 | Aušinimo ventiliatoriaus relė |
| 5 | Aušinimo ventiliatoriaus relė |
| 6 | Aušinimo ventiliatoriaus relė |
Dėžutė 3 (1 tipas)
| Nr. | Funkcijos |
|---|---|
| 7 | Aušinimo ventiliatorius |
| 8 | Aušinimo ventiliatorius |
| 9a | Aušinimo ventiliatoriaus saugiklis |
| 9b | Aušinimo ventiliatoriaus saugiklis |
Dėžutė 3 (2 tipas)
| Paskirtis |
|---|
| Aušinimo ventiliatoriaus variklis |
| Kompresorius |
| Aušinimo ventiliatoriaus variklis |
| Aušinimo ventiliatoriaus variklis |
Specialūs atvejai: Dujinė įranga ir papildoma įranga
Jei jūsų „Opel Vectra B“ turi dujinę įrangą arba kitą papildomą įrangą, gali būti papildomų saugiklių, kurie apsaugo šią įrangą. Šie saugikliai gali būti sumontuoti šalia pagrindinių saugiklių dėžučių arba atskirose vietose. Būtinai patikrinkite šių saugiklių būklę, jei kyla problemų su dujine įranga ar kita papildoma įranga.
