Opel Astra H programavimo informacija

Šioje straipsnio dalyje nagrinėjama Opel Astra H modelio programavimo informacija, apimanti įvairius automobilio elektronikos modulius ir jų funkcijas, taip pat pateikiami patarimai, susiję su gedimų diagnostika ir raktų programavimu.

Elektronikos moduliai ir jų funkcijos

Opel Astra H automobilyje yra keletas elektroninių modulių, atsakingų už skirtingų sistemų veikimą:

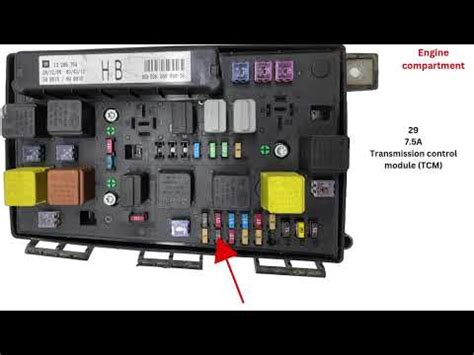

• Elektronikos modulis po variklio dangčiu (FZM - priekinės zonos modulis): Jis yra po variklio dangčiu ir atsakingas už kėbulo elektronikos veikimą automobilio priekyje.
• AHL/AFL (priekinių žibintų aukščio reguliavimas): Turi atitikti sumontuotų priekinių žibintų tipą.
• MTA (Easytronic): „Easytronic“ robotinė pavarų dėžė.
• Check Control: Skysčio lygio stebėjimas ploviklio ir antifrizo rezervuare.
• CDL su „deadlock“ funkcija (centrinis durų užraktas): Centrinio užrakto su „deadlock“ durų uždarymu buvimas.
• Galinio valdymo elektronikos modulis (RZM - galinės zonos modulis): Yra galiniame kairiajame automobilio kampe ir valdo kėbulo elektroniką, įskaitant centrinio užrakto sistemą ir apsaugos sistemą.
• Langų patogus uždarymas: Valdykite stiklo pritraukėją laikydami nuspaustą mygtuką ant pultelio.
• Greičio priklausomas užrakinimas: Centrinis užraktas automatiškai užsirakina pasiekus 12 km/h greitį.
• CDL su „deadlock“ funkcija (centrinis durų užraktas): Centrinis užraktas su „deadlock“ durų užrakinimu.
• ATWS / Šalies kodas (apsaugos nuo vagystės įspėjimo sistema): ATWS apsaugos nuo vagystės sistemos buvimas ir kiti skaičiai.
• Ultragarso modulis (ultragarsas): Ultragarso jutiklių buvimas.
• Galinio šoninių langų stiklo dūžio jutiklis: Stiklo dūžio jutiklių buvimas galiniuose šoniniuose languose.
• Avarinio stabdymo žibinto funkcija: Avarinio stabdymo žibintų mirksėjimo funkcija, kai įjungiama ABS.
• Elektroninis valdymo centras: Yra vairo kolonėlėje. Jis veikia kaip vartai tarp CAN magistralių ir taip pat yra atsakingas už gamyklinio imobilizatoriaus veikimą.
• Vairo valdymas: Valdiklių buvimas ant vairo.
• Aktyvaus pasirinkimo jungiklis: Vairo pavarų perjungimo modulio buvimas.
• Pastovaus greičio palaikymo sistema: Pastovaus greičio palaikymo funkcijos buvimas.
• Galinis valytuvas: Galinio valytuvo valdymo pagalbinės funkcijos buvimas.
• Prietaisų skydelio modulis:
• Signalizacija: Nurodoma signalizacijos suveikimo priežastis.
• Įspėjimas apie greičio viršijimą (Persijos įlankos valstijos): 120 km/h (75 mylių per valandą) signalas.
• CSD / saugos diržo jutiklis (vaiko kėdutės aptikimas): Saugos diržo jutiklis.
• Variklio valdymo modulis: Esantis variklio skyriuje šalia variklio. Valdo variklio veikimą.

Specialios funkcijos ir programavimas

Skandinaviško šviesų veikimo algoritmas

Opel Astra H GTC modelyje galima nustatyti Skandinaviško šviesų veikimo algoritmą, kurio kodas yra 160079. Tai leidžia reguliuoti šviesų veikimą pagal regiono reikalavimus.

Lietaus ir šviesos jutiklio reguliavimas

Išjungus lietaus ir šviesos jutiklį, pirmajame režime galima nustatyti valytuvų pauzės laiką. Jei jutiklis yra įjungtas, valytuvų pauzės laiką nustatyti gali būti sudėtinga, todėl kai kurie vartotojai jį išjungia dėl asmeninių preferencijų.

Raktų ir PIN kodų valdymas

Jei netyčia ištrynėte raktelius iš imobilizatoriaus ir automobilis neužsiveda, o prietaisų skydelyje mirksi „serviso“ lemputė, reikalinga specifinė pagalba. Informacijos šia tema yra mažai, todėl dažnai tenka naudoti bandymų ir klaidų metodą. ABRITES ON013 PIN kodų ir raktų valdymo vadovas yra pažangus sprendimas, skirtas efektyviam PIN kodų nuskaitymui ir ištraukimui, bei raktų ir nuotolinio valdymo pultų programavimui plačiam automobilių gamintojų spektrui, įskaitant Opel, Vauxhall, Buick, Cadillac, Chevrolet ir GMC. Ši licencija suteikia galimybę patikimai atlikti apsaugos kodo ir raktų nuskaitymo procedūras, taip pat nuskaityti ir atnaujinti „ConfData“ iš įvairių prietaisų skydelių ir variklio valdymo modulių.

Diagnostika ir gedimų šalinimas

Gedimų kodų (DTC) tikrinimas

Su įvairiais kalkuliatoriais, skirtais asmeniniams mokymosi tikslams, galima pasitikrinti failo DTC klaidų būseną - kurios yra išjungtos, o kurios matomos per OBD diagnostiką. Svarbu atkreipti dėmesį, kad jei PIN kodo kalkuliatorius nerodo arba rodo neteisingą VIN numerį, tikėtina, kad PIN kodas yra neteisingas. Taip pat, jei SW numeris nerodomas arba rodomas neteisingas SW numeris, duomenys yra neteisingi. Rezultatų pateikimo laikas yra tiesiogiai proporcingas interneto greičiui, t.y. kol failas siunčiamas į serverį. Taip pat egzistuoja online checksum kalkuliatorius GM DPS kalibravimo failams.

AutoScanner Opel CAN įrenginys

Šis prietaisas susideda iš sąsajos su OBD-II (16 kontaktų) jungtimi, kuri jungiasi prie kompiuterio USB jungties pagalba, bei programinės įrangos AutoScanner Opel CAN. Jis leidžia atlikti:

• Gedimų kodų (DTC) nuskaitymą su gedimų kodų aprašymais, klaidos statusu (einamasis kodas arba išsaugotas) ir sąlygos, dėl kurios fiksuojamas gedimo kodas.
• Elektroninių valdymo blokų darbo parametrų analizę realiu laiku. Šiame režime parametrai parodomi tiek skaitmenine, tiek grafine išraiška.
• Praplėstą grafinę parametrų peržiūrą.
• Tam tikrų komponentų aktyvaciją - vožtuvų, purkštukų, degimo ričių, ventiliatorių, kontrolinių lempučių, relių ir t.t.
• Papildomas išplėstines specialias funkcijas - kai kurių valdymo blokų atminties (EEPROM/FLASH/ROM) skaitymas, kai kurių automobilių prietaisų skydelių odometro parodymų koregavimas (Opel Vectra B 1996-2002 m., Astra G VDO, Zafira A, ir kt.), raktų pririšimas/ištrynimas imobilizatoriuje IMMO1 (1995-1998 m.).

Informaciją apie atnaujinimus galima rasti gamintojo forume.

Dažnos problemos ir sprendimo būdai

Astra H 2006 m. nesivedimas ir diagnostikos problemos

Pasitaiko atvejų, kai Opel Astra H 2006 m. automobilis šaltas kuriasi, bet pravinėjus apie 2 valandas užsidega krovimo „check“ ir ABS lemputės, o užgesinus nebesiveda. Tokiais atvejais dažnai nepavyksta prisijungti kompu prie variklio, ABS ir kitų diagnostikos sistemų per HS CAN. Viena iš galimų priežasčių - pažeisti laidai prie vairo kolonėlės, kurie galėjo nudegti nuo duslintuvo. Tačiau po tam tikro laiko problema gali laikinai išnykti, o vėliau vėl pasikartoti. Sprendžiant tokias problemas, patariama tikrinti nuo ABS bloko ir kuro slėgius.

Ilgas starterio sukimas

Kita dažna problema - Opel Astra ar Vectra 2DTI modeliuose, ypač užgesinus variklį (nesvarbu, šaltą ar šiltą), kuo ilgiau paliekama užgesinus, tuo ilgiau reikia sukti starteriu, kad užvesti. Variklis griebia, griebia ir tik tada užsiveda, be jokių klaidų. Spėjama, kad problema gali būti susijusi su kuro sistema, galbūt dyzelinas grįžta atgal iš siurblio į baką. Šiai problemai spręsti reikia detalesnės diagnostikos ir patyrusių meistrų įsikišimo.
