Šiame straipsnyje išsamiai apžvelgsime Opel Astra automobilių saugiklių vietas ir jų paskirtį. Atsižvelgiant į modelio kartą ir pagaminimo metus, saugiklių išdėstymas ir funkcijos gali skirtis, todėl svarbu turėti tikslią informaciją, atitinkančią jūsų automobilio modelį. Pateiksime informaciją apie skirtingas Opel Astra kartas, siekdami užtikrinti, kad rastumėte reikiamą informaciją.

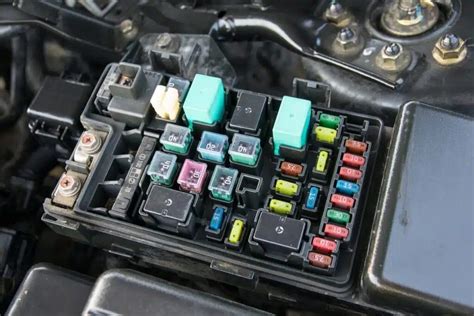

Saugiklių Dėžutės Vietos Opel Astra Automobiliuose
Opel Astra automobiliuose dažniausiai rasite dvi pagrindines saugiklių dėžutes:
- Variklio Skyriuje: Ši dėžutė paprastai yra arčiau akumuliatoriaus arba ant variklio skyriaus sienelės. Joje rasite saugiklius, atsakingus už variklio valdymo sistemą, ABS (antiprakaitavimo stabdžių sistemą), ventiliatorių, priekinius žibintus ir kitas svarbias variklio funkcijas.
- Salone: Ši dėžutė dažniausiai yra prietaisų skydelyje, vairuotojo pusėje, po daiktadėže arba šalia centrinės konsolės. Joje rasite saugiklius, atsakingus už salono apšvietimą, langų valytuvus, centrinį užraktą, radiją, oro kondicionierių ir kitus komforto bei patogumo įrenginius.
Opel Astra G (Astra II) Saugiklių Schema
Šis vadovas skirtas Opel Astra G (1998-2004 m.) savininkams, norintiems suprasti savo automobilio saugiklių paskirtį ir išdėstymą. Saugikliai yra esminė elektros sistemos dalis, apsauganti įvairius komponentus nuo pažeidimų, atsirandančių dėl per didelės srovės. Opel Astra G saugiklių dėžutė dažniausiai yra dviejose vietose: po vairu, kairėje pusėje, ir variklio skyriuje, šalia akumuliatoriaus. Tikslus išdėstymas gali šiek tiek skirtis priklausomai nuo modelio ir pagaminimo metų, tačiau principas išlieka tas pats.
Saugiklių Dėžutė Salone (po Vairu)
Ši saugiklių dėžutė apsaugo daugelį svarbiausių automobilio sistemų, tokių kaip apšvietimas, valytuvai, centrinis užraktas ir kt. Norėdami ją pasiekti, gali reikėti atidaryti nedidelį dangtelį arba nuimti plastikinį skydelį. Būkite atsargūs, kad nepažeistumėte jokių laidų ar jungčių.
| Saugiklio Numeris | Srovė (A) | Apsaugos Grandinės |
|---|---|---|
| 1 | - | Laisva vieta (dažnai nenaudojamas) |
| 2 | 30 | Ventiliatorius, priekinės sėdynės šildymas |
| 3 | 40 | Šildomas galinis langas |
| 4 | - | Laisva vieta (dažnai nenaudojamas) |
| 5 | - | Laisva vieta (dažnai nenaudojamas) |
| 6 | 10 | Dešinysis artimųjų šviesų žibintas, diapazonas reguliuojami priekiniai žibintai |
| 7 | 10 | Dešinysis stovėjimo žibintas, dešinysis galinis žibintas, numerio apšvietimas |
| 8 | 10 | Dešinysis tolimųjų šviesų žibintas |
| 9 | 30 | Instaliacija |
| 10 | 15 | Posūkio signalai |
| 11 | 10 | Kairysis artimųjų šviesų žibintas, diapazonas reguliuojami priekiniai žibintai |
| 12 | 10 | Kairysis stovėjimo žibintas, kairysis galinis žibintas |
| 13 | 10 | Kairysis tolimųjų šviesų žibintas |
| 14 | 20 | Garso signalas |
| 15 | 10 | Stabdžių žibintai |
| 16 | 10 | Atbulinės eigos žibintai |
| 17 | 20 | Priekiniai valytuvai |
| 18 | 10 | Galinis valytuvas |
| 19 | 15 | Centrinis užraktas |
| 20 | 7.5 | Salono apšvietimas, bagažinės apšvietimas |
| 21 | 7.5 | Radijas |
| 22 | 10 | Prietaisų skydelis |
| 23 | 15 | Degiklis |
| 24 | 10 | ABS (priklausomai nuo modelio) |
| 25 | 20 | Elektra valdomi langai |
| 26 | 10 | Oro kondicionierius |
| 27 | 15 | Kuro siurblys |
| 28 | 20 | Atsarginis |
| 29 | 7.5 | Oro pagalvės |
| 30 | 15 | Elektra valdomi veidrodėliai |
| 31 | 10 | Diagnostikos jungtis |
| 32 | 7.5 | Automatinė pavarų dėžė (priklausomai nuo modelio) |
| 33 | 15 | Rūko žibintai |
| 34 | 7.5 | Traukos kontrolės sistema (TCS) (priklausomai nuo modelio) |

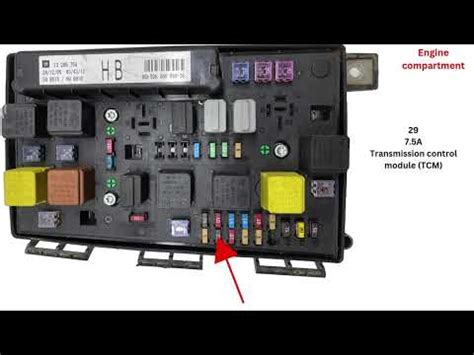

Saugiklių Dėžutė Variklio Skyriuje
Variklio skyriuje esanti saugiklių dėžutė apsaugo sistemas, susijusias su variklio valdymu, aušinimu ir kitais svarbiais mechanizmais. Ji paprastai yra didesnė ir labiau apsaugota nuo aplinkos poveikio. Prieš atidarydami įsitikinkite, kad variklis yra atvėsęs.
| Saugiklio Numeris | Srovė (A) | Apsaugos Grandinės |
|---|---|---|
| 1 | 60 | Pagrindinis maitinimas |
| 2 | 40 | ABS (priklausomai nuo modelio) |
| 3 | 30 | Variklio valdymo blokas (ECU) |
| 4 | 20 | Kuro siurblio relė |
| 5 | 15 | Uždegimo ritė |
| 6 | 10 | Lambda zondas |
| 7 | 15 | Purkštukai |
| 8 | 30 | Aušinimo ventiliatorius |
| 9 | 20 | Oro kondicionieriaus kompresorius |
| 10 | 10 | Variklio diagnostika |
| 11 | 5 | Stabdžių stiprintuvas |
| 12 | 7.5 | Oro srauto matuoklis |

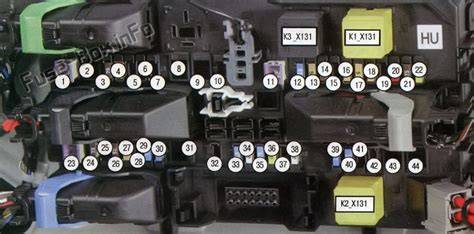

Opel Astra H Saugiklių Schema
Opel Astra H saugiklių schemos gali skirtis priklausomai nuo pagaminimo metų ir komplektacijos. Štai keletas bendrų saugiklių, esančių Astra H automobiliuose. Kaip ir su Astra G, visada patikrinkite savo automobilio savininko vadovą, kad rastumėte tikslią schemą. Taip pat galite rasti schemą ant pačios saugiklių dėžutės dangtelio.
Pagrindinė saugiklių dėžutė (po prietaisų skydeliu):
| Saugiklio Numeris | Srovė (A) | Apsaugos Grandinės |
|---|---|---|
| 1 | 10 | Posūkio signalai |
| 2 | 15 | Valytuvai |
| 3 | 20 | Centrinis užraktas |
| 4 | 10 | Salono apšvietimas |
| 5 | 25 | Priekinis langų šildymas |
| 6 | 15 | Garso sistema |
| 7 | 5 | Variklio valdymo blokas (ECU) |
| 8 | 20 | Stabdžių žibintai |
| 9 | 10 | Galinis langų šildymas |
| 10 | 15 | Degiklio lizdas |
Variklio skyriaus saugiklių dėžutė:
| Saugiklio Numeris | Srovė (A) | Apsaugos Grandinės |
|---|---|---|
| 1 | 30 | ABS sistema |
| 2 | 20 | Kuro siurblys |
| 3 | 10 | Variklio aušinimo ventiliatorius |
| 4 | 15 | Žibintai |
| 5 | 25 | Starteris |
| 6 | 30 | Klimato kontrolė |
| 7 | 20 | Generatorius |
| 8 | 10 | Signalas |

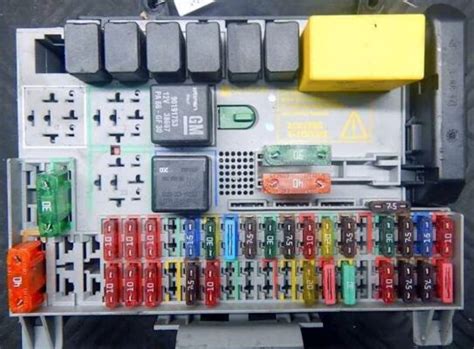

Opel Astra J ir K Saugiklių Schemos
Opel Astra J ir K saugiklių schemos, kaip ir kitų kartų, gali skirtis priklausomai nuo konkretaus modelio ir komplektacijos. Informacija apie saugiklius paprastai pateikiama automobilio savininko vadove. Taip pat galite rasti informacijos internete, tačiau įsitikinkite, kad ji atitinka jūsų automobilio modelį.
Saugiklių Tipai ir Spalvos Kodavimas
Automobiliuose naudojami įvairių tipų saugikliai. Dažniausiai tai "peiliniai" saugikliai (angl. blade fuses), kurie būna kelių tipų:
- Peiliiniai saugikliai (Blade fuses): Tai yra labiausiai paplitęs tipas, turintis plokščią korpusą su dviem atvirais kontaktais. Jie yra įvairių dydžių ir spalvų, atitinkančių skirtingą srovės stiprumą.
- Stikliniai saugikliai (Glass tube fuses): Šie saugikliai buvo dažniau naudojami senesniuose automobiliuose.
- Varžtiniai saugikliai: Šie saugikliai naudojami didesnėms srovėms apsaugoti.
- Mini peiliiniai saugikliai (Mini blade fuses): Mažesnė peiliinių saugiklių versija, naudojama ten, kur reikia sutaupyti vietos.
Saugikliai yra spalvomis koduoti, kad būtų lengviau nustatyti jų srovės stiprumą:
- Ruda (5A)
- Raudona (10A)
- Mėlyna (15A)
- Geltona (20A)
- Žalia (30A)
Visada naudokite tokio paties srovės stiprumo saugiklį, kaip ir originalus. Naudojant didesnio srovės stiprumo saugiklį, gali būti pažeisti laidai ir įrenginiai.
Kaip Rasti Saugiklių Schemą ir Pakeisti Saugiklį
Kaip Rasti Saugiklių Schemą?
- Savininko Vadovas: Pirmas ir patikimiausias šaltinis yra jūsų Opel Astra savininko vadovas. Jame rasite išsamias schemas ir aprašymus.
- Saugiklių Dėžutės Dangtelis: Kai kuriais atvejais schema gali būti atspausdinta ant pačios saugiklių dėžutės dangtelio.
- Internetiniai Ištekliai: Internetinėse automobilių forumuose ir specializuotose svetainėse galite rasti saugiklių schemas. Tačiau būkite atsargūs ir patikrinkite, ar informacija atitinka jūsų modelį.
Kaip Pakeisti Saugiklį?
Saugiklio pakeitimas yra gana paprastas procesas, kurį galite atlikti patys:
- Išjunkite automobilio degimą: Prieš pradėdami keisti saugiklį, išjunkite automobilio degimą, kad išvengtumėte trumpojo jungimo. Prieš keisdami saugiklį, įsitikinkite, kad išjungėte degimą ir atjungėte neigiamą akumuliatoriaus gnybtą.
- Suraskite perdegusį saugiklį: Naudodami saugiklių dėžutės schemą, suraskite saugiklį, kuris apsaugo neveikiančią sistemą.

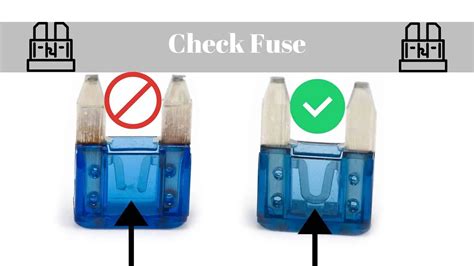

- Patikrinkite saugiklį: Išimkite saugiklį iš dėžutės. Perdegęs saugiklis paprastai turi nutrūkusį laidelį viduje. Jei sunku įžiūrėti, galite naudoti testerį, kad patikrintumėte, ar saugiklis praleidžia elektros srovę.
- Pakeiskite saugiklį: Įdėkite naują saugiklį, kuris atitinka tokį patį amperų skaičių, kaip ir perdegęs saugiklis. Amperų skaičius paprastai būna nurodytas ant saugiklio korpuso.
- Patikrinkite sistemą: Įjunkite automobilio degimą ir patikrinkite, ar sistema, kurią apsaugo pakeistas saugiklis, veikia tinkamai.
Kaip patikrinti automobilio saugiklius multimetru – tęstinumo patikrinimas
Dažniausios Problemų Priežastys ir Sprendimai
Dažniausiai perdegę saugikliai yra susiję su trumpais jungimais arba per didele apkrova grandinėje. Prieš keisdami saugiklį, pabandykite išsiaiškinti problemos priežastį. Jei saugiklis vėl perdega iškart po pakeitimo, tai rodo rimtesnę problemą, kurią turėtų diagnozuoti kvalifikuotas mechanikas. Negalima naudoti didesnio reitingo saugiklių, nes tai gali sukelti rimtų elektros problemų ar net gaisrą.
- Trumpasis jungimas: Gali atsirasti dėl pažeistos izoliacijos ant laidų arba laidai, turintys skirtingą potencialą, susiliečia. Tai sukelia staigų srovės padidėjimą, kuris perdegina saugiklį.
- Per didelė apkrova (Perkrova): Per daug prietaisų vienu metu naudojant arba įrenginys sunaudoja daugiau elektros srovės, nei numatyta. Tai gali atsitikti, jei į vieną grandinę prijungiate per daug įrenginių.
- Sugedęs komponentas: Netinkamai veikiantis prietaisas gali sukelti per didelę srovę.
- Pažeisti laidai: Pažeisti laidai gali sukelti trumpąjį jungimą arba perkrovą, dėl ko perdegina saugiklis.
- Netinkamas įrenginys: Naudojant netinkamą ar sugedusį elektros įrenginį, jis gali sunaudoti per daug srovės ir perdeginti saugiklį.
Ką Daryti, Jei Saugiklis Perdegė?
- Nustatykite Priežastį: Prieš keisdami saugiklį, pabandykite nustatyti, kodėl jis perdegė. Dažniausiai tai atsitinka dėl trumpojo jungimo arba per didelės apkrovos.
- Atsarginis Saugiklis: Pakeiskite perdegusį saugiklį nauju, tokio paties reitingo. Atsarginiai saugikliai dažnai būna saugiklių dėžutėje.
- Jei Problema Kartojasi: Jei saugiklis vėl perdegė, kreipkitės į kvalifikuotą automobilių elektriką, kad nustatytų ir pašalintų problemą.
Bendrosios Saugiklių Apsaugos Grandinės
Štai keletas bendrų grandinių, kurias apsaugo saugikliai Opel Astra automobiliuose:
- Apšvietimas (priekiniai žibintai, galiniai žibintai, salono apšvietimas)
- Valytuvai
- Garsinis signalas
- Centrinis užraktas
- Kuro siurblys
- ABS (antiprakaitavimo stabdžių sistema)
- Oro kondicionierius
- Radijas
- Sėdynių šildymas
- Šildomas galinis langas
- Variklio valdymas (ECU)
- Oro pagalvės
- Stabdžių antiblokavimo sistema (ABS) ir elektroninė stabilumo programa (ESP)
Svarbūs Patarimai ir Įspėjimai
- Visada naudokite tinkamo reitingo saugiklius. Niekada nenaudokite didesnės amperinės vertės saugiklio, nes tai gali sukelti didelę žalą elektros sistemai ir netgi sukelti gaisrą.
- Nekeiskite saugiklių, kol neišjungėte degimo.
- Netaisykite saugiklių. Bandymas taisyti saugiklį apvyniojant jį viela ar folija yra pavojingas ir gali sukelti rimtų problemų.
- Jei saugiklis perdega iš karto po pakeitimo arba nuolat perdega, tai gali reikšti rimtesnę problemą elektros sistemoje. Tokiu atveju, kreipkitės į kvalifikuotą automobilių elektriką.
- Visada turėkite atsarginių saugiklių komplektą savo automobilyje.
- Laikykite automobilio savininko vadovą lengvai pasiekiamoje vietoje.
- Reguliariai tikrinkite saugiklius, ar nėra korozijos ar kitų pažeidimų.
