Automobilio rezistoriaus paskirtis ir valdymas

Automobiliuose ir kitose transporto priemonėse rezistoriai yra esminės elektroninės sistemos komponentės, užtikrinančios tinkamą elektros signalų perdavimą, energijos kontrolę bei sistemų stabilumą. Sudėtingose grandinėse, kontroliuojančiose visus transporto priemonės veikimo aspektus - nuo variklio ir stabdžių iki apšvietimo ir komforto funkcijų - rezistoriai atlieka svarbų vaidmenį.

Kas yra rezistorius?

Rezistorius - tai pasyvus elektroninis komponentas, kurio pagrindinė funkcija yra apriboti elektros srovės tekėjimą grandinėje, suteikiant varžą. Jis turi du gnybtus, per kuriuos teka elektra, ir yra skirtas sumažinti srovės įtampą. Rezistoriai pirmiausia naudojami žinomoms saugioms elektrinių komponentų srovėms sukurti ir palaikyti.

Atsparumas matuojamas omais (Ω), vadovaujantis Ohmo įstatymu. Šis įstatymas teigia, kad elektrinė varža yra lygi įtampos kritimui per rezistoriaus gnybtus, padalytam iš naudojamos srovės. Aukštas omo įvertinimas rodo aukštą atsparumą srovei. Šis įvertinimas gali būti parašytas įvairiais būdais - pavyzdžiui, 81R reiškia 81 omą, o 81K reiškia 81 000 omų.

Rezistorių tipai ir konstrukcija

Rezistoriaus siūlomą pasipriešinimo dydį lemia jo fizinė konstrukcija. Rinkoje yra įvairių tipų rezistorių, kurių kiekvienas turi savo unikalias charakteristikas ir pritaikymą:

• Anglies kompozicijos rezistoriai: Šiuose rezistoriuose varžinė anglis supakuota į keramikos cilindrą. Jie yra pagaminti iš anglies ir rišiklio, suformuoti į cilindro formą ir padengti izoliacine medžiaga.
• Anglies plėvelės rezistoriai: Sudaro panašus keraminis vamzdis, tačiau jo laidžioji anglies plėvelė yra apvyniota išorėje.
• Metalinės plėvelės arba metalo oksido rezistoriai: Gaminami panašiai, tačiau naudojant metalą, o ne anglį. Metalinės plėvelės rezistoriai yra pagaminti iš metalinių plėvelių, kurios nusodinamos ant keraminio pagrindo.
• Vieliniai rezistoriai: Pagaminti iš metalinės vielos, apvyniotos aplink molio, plastiko ar stiklo pluošto vamzdelius. Šie rezistoriai pasižymi didesniu galios atsparumu ir yra pagaminti iš metalinės vielos, apvyniotos ant keramikos arba metalinės šerdies.
• Paviršiaus montavimo rezistoriai (SMD): Šie rezistoriai skirti montuoti tiesiai ant spausdintinės plokštės (PCB) paviršiaus.

Gaminiai, kurie turi atlaikyti aukštą temperatūrą, paprastai yra pagaminti iš tokių medžiagų kaip kermetas (keramikos-metalo kompozicija) arba tantalas (retas metalas), kad jie galėtų ištverti šilumą. Rezistoriai yra padengti dažais, emaliu arba plastiku, kad juos apsaugotų.

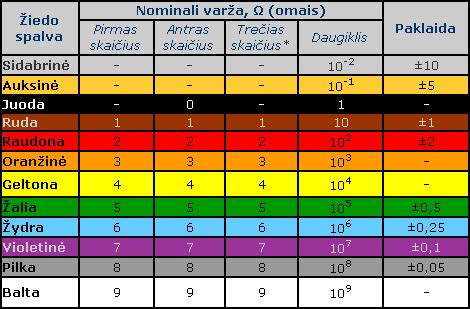

Identifikavimas ir spalvų kodavimas

Kadangi rezistoriai dažnai būna per maži, kad būtų galima juos užrašyti, jiems identifikuoti naudojama standartizuota spalvų kodavimo sistema. Pirmos trys spalvos žymi omo vertę, o ketvirtoji rodo nuokrypį (toleranciją), arba tai, kiek rezistorius skiriasi procentais nuo jo omo vertės. Tai svarbu dėl dviejų priežasčių:

1. Jo konstrukcijos pobūdis yra netikslus.
2. Jei naudojama didesnė nei didžiausia jo srovė, vertė gali pasikeisti arba pats įrenginys gali sudegti.

Rezistorių charakteristikos

Rezistorių charakteristikos skiriasi priklausomai nuo rezistoriaus tipo ir taikymo:

• Atsparumas: Svarbiausia rezistoriaus charakteristika, matuojama omais (Ω).
• Tolerancija: Skirtumas tarp tikrosios rezistoriaus varžos ir jo vardinės vertės.
• Galios įvertinimas: Didžiausia galia, kurią rezistorius gali išsklaidyti nepažeisdamas.
• Temperatūros koeficientas: Greitis, kuriuo rezistoriaus varža keičiasi priklausomai nuo temperatūros.

Fiksuoti ir kintami rezistoriai

Kiekvienas rezistorius skirstomas į vieną iš dviejų kategorijų: fiksuotą arba kintamą.

• Fiksuotas rezistorius: Turi iš anksto nustatytą atsparumo srovei dydį. Fiksuoti rezistoriai turi pastovią varžos reikšmę, kuri yra nurodyta gamintojo specifikacijose.
• Kintamasis rezistorius: Galima reguliuoti, kad būtų suteiktas skirtingas pasipriešinimo lygis. Kintamieji rezistoriai taip pat vadinami potenciometrais ir dažniausiai naudojami kaip garso įrenginių garsumo valdymas.

Reostatas yra kintamas rezistorius, pagamintas specialiai didelėms srovėms. Taip pat yra metalo oksido varistorių, kurie keičia savo varžą reaguodami į įtampos padidėjimą; termistoriai, kurie padidina arba sumažina pasipriešinimą, kai temperatūra pakyla arba krinta; ir šviesai jautrūs rezistoriai.

Automobilio ventiliatoriaus variklio rezistorius

Pagrindinė automobilio ventiliatoriaus variklio rezistoriaus funkcija yra valdyti oro srauto greitį. Jei jis sugadintas, ryškiausias simptomas būtų nesugebėjimas reguliuoti oro kondicionieriaus greičio.

Ventiliatoriaus greičio valdymas

1. Klasikinis pasipriešinimo metodas

Reguliuojant įprastą automobilių oro kondicionieriaus ventiliatoriaus greitį, naudojamas serijinis pasipriešinimo metodas, skirtas įtampai reguliuoti. Didelės ventiliatoriaus greičio padėties eilutės atsparumas yra didelis, vidutinės padėties stygos atsparumas yra mažas, o aukštos padėties atsparumas nėra stygas. Tokiu būdu principas yra gana paprastas, dalių kaina yra maža, o priežiūra yra patogi. Tačiau reguliavimo diapazonas yra mažas, o pasipriešinimui eikvojama daug energijos.

2. Naujo tipo greičio reguliavimo modulis (PWM)

Naujo tipo automobilių oro kondicionavimo įrenginiuose pūtiklis naudoja greičio reguliavimo modulį, kuris valdo galios vamzdžio (triodo) galios pokytį per PWM (impulso pločio moduliaciją), kad sureguliuotų ventiliatoriaus greitį. Ypač automatinėje oro kondicionavimo sistemoje, oro kondicionavimo valdymo įrenginys (įskaitant DSP lustą) šiuo metu plačiai naudojamas.

Kai oro kondicionierius veikia, DSP reguliuoja PWM darbo santykį pagal programos nustatymą ir grįžtamojo ryšio signalą automobilyje. Po optinės jungties izoliacijos konversijos, galios lauko efekto vamzdis (MOSFET) naudojamas kaip pagrindinis perjungimo elementas. Keičiant įjungimo-išjungimo režimą ir perjungimo komponentų įjungimo-išjungimo santykį, galima pakeisti išėjimo įtampos dydį, kad būtų galima sureguliuoti ventiliatoriaus greitį. Grandinę daugiausia sudaro PWM impulsinių bangų generavimas, optinės jungties izoliacija, vairavimo ir pagrindinių perjungimo komponentai.

Pastaraisiais metais nuolatinės srovės variklio struktūra ir valdymo režimas labai pasikeitė. Kompiuteriui pradėjus valdyti ir atsiradus naujiems galios elektroniniams galios komponentams, visiškai valdomų perjungimo galios komponentų naudojimas impulsų pločio moduliacijai (PWM) tapo nauju nuolatinės srovės variklio greičio reguliavimu. Šis greičio reguliavimo metodas pasižymi dideliu perjungimo dažniu, stabiliu veikimu mažu greičiu, puikiu dinamiškumu ir dideliu efektyvumu. Dar svarbiau, kad šį greičio reguliavimo metodą lengva įgyvendinti SCM valdymo sistemoje, todėl jis turi gerą plėtros perspektyvą.

Ventiliatoriaus variklio rezistoriaus diagnostika ir keitimas

Paprasčiausias būdas nustatyti, ar ventiliatoriaus variklio rezistorius sugadintas, yra naudoti multimetrą. Nustatykite multimetrą į varžos (Ohm) nustatymą ir uždėkite raudoną zondą ant teigiamo rezistoriaus galo, o juodą zondą - ant neigiamo rezistoriaus galo. Patikrinkite multimetro rodmenis.

Keitimo eiga:

1. Paruoškite pakaitinį ventiliatoriaus variklio rezistorių, kryžminį atsuktuvą ir kitus reikalingus įrankius.
2. Atjunkite automobilio akumuliatorių ir atjunkite ventiliatoriaus variklio mazgo jungtį (dažniausiai ji yra po pirštinių skyriumi priešais keleivio sėdynę).
3. Vietoje, iš kurios pašalinote pūstuvo variklį, rasite rezistorių (paprastai prijungtą prie ortakio).
4. Iš naujo sumontuokite ventiliatoriaus variklį ir visus laidus.

Verta paminėti, kad nerekomenduojama automobilių savininkams patiems keisti ventiliatoriaus variklio rezistoriaus. Pakeitimo procesas apima automobilio grandinės laidus, o jei tai bus padaryta neteisingai, tai gali sugadinti ventiliatoriaus variklį. Geriau jį pakeisti patikimoje remonto dirbtuvėje. Pakeitimo kaina paprastai nėra labai didelė, dažnai vos kelios dešimtys dolerių.

Srovę ribojančio rezistoriaus paskirtis

Srovę ribojantys rezistoriai yra nepaprastai svarbūs elektroninių grandinių efektyvumui ir saugai, reguliuojant srovės srautą. Jie apsaugo grandinę nuo pažeidimų, sumažindami srovę iki minimalaus ir saugaus lygio, ir padidina bendrą varžą grandinėje. Jis turi veikti nuosekliai su grandine. Be jo gali būti pažeisti komponentai, nes teka per daug srovės.

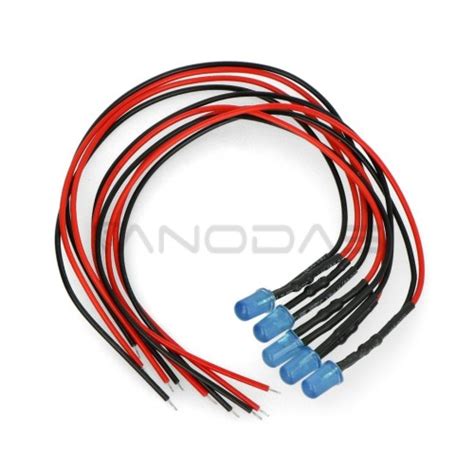

Kodėl LED šviesos grandinėse reikalingi srovės ribojimo rezistoriai?

Šviesos diodai (LED) yra gana jautrūs ir juos reikės apsaugoti nuo per didelės srovės. Šviesos diodai linkę labai greitai perdegti, jei teka per daug srovės. Kad jie tinkamai veiktų, reikia tik nedidelės pastovios srovės. Norint valdyti šį srovės srautą, naudojamas srovę ribojantis rezistorius. Dėl to srovė yra pakankamai maža šviesos diodui. Grandinėje šis rezistorius yra nuosekliai sujungtas su šviesos diodu. Be rezistoriaus LED perkaistų ir nustotų veikti. Naudoti rezistorius, kad padidintumėte savo grandinės atsparumą, yra paprasta, lengva ir pigu.

Kaip veikia srovės ribojimo rezistorius?

Jūsų grandinėje yra apkrovos rezistorius RL. R yra srovės ribojimo rezistorius, o D yra Zenerio diodas. Jūsų grandinės srovė tekės pagal jūsų srovės ribojimo rezistorių. Tai per didelis atsparumas mažesnei srovei. Jis apsaugo jautrius komponentus, tokius kaip šviesos diodai. Jei apkrova RL sumažinama, ji praleidžia daugiau srovės, mažiau per Zenerio diodą. Tai padeda išlaikyti stabilią srovę ir jūsų komponentus saugius.

• Apsauga: Apsaugo jūsų komponentus nuo perkaitimo. Dauguma dalių palaikys tik ribotą srovę. Jei prapūsite per daug srovės, jie sudegs. Rezistorius neleidžia srovei per daug pakilti. Tai neleidžia šuolių ar viršįtampių, kurie pakenks jūsų grandinei.
• Srovės valdymas: Srovei reguliuoti gali būti naudojamas ribojantis rezistorius. Tai kontroliuoja, kiek srovė pasikeičia. Dalims, kurioms reikalinga pastovi ir tiksli srovė, jos yra svarbios. Tai padeda šviesos diodams tolygiai švyti arba padeda išlaikyti jutiklius dirbančius teisingai.
• Įtampos padalijimas: Srovę ribojantis rezistorius taip pat dalija įtampą grandinėje. Įtampos kritimų plitimas tarp komponentų neleidžia kiekvienai daliai veikti, jei ji sugedo.

Srovės ribojančio rezistoriaus grandinės projektavimo žingsniai

Nesunku sukurti grandinę su srovės ribojimo rezistoriumi. Norint apsaugoti savo komponentus, reikia tinkamos rezistoriaus vertės. Taip lengviau apskaičiuoti ir patikrinti rezistorių.

1 žingsnis: Apskaičiuokite rezistoriaus vertę

Turime apskaičiuoti rezistoriaus vertę naudodami Ohmo įstatymą. Pasirinkite savo maitinimo įtampos ir LED vertes. Maitinimo įtampa turi būti atimta iš šviesos diodo tiesioginės įtampos. Išskirkite norimą srovę ir padalykite iš rezultato. Grąžinama ideali rezistoriaus vertė. Labai svarbu kontroliuoti srovės srautą.

2 žingsnis: Suapvalinkite iki realių rezistorių verčių

Jūsų apskaičiuota vertė nebūtinai atitinka standartinius rezistorius. Rezistoriai galimi tik tam tikromis vertėmis, pavyzdžiui, 130Ω arba 150Ω. Apskaičiuokite jį iki artimiausios tikrosios vertės. Pavyzdžiui, jei gavote 133 Ω rezultatą, imtumėte 130 Ω arba 150 Ω. Pasirinkite tinkamą atitiktį savo grandinės poreikiams.

3 žingsnis: Supraskite rezistoriaus spalvų kodavimą

Rezistorių vertė rodoma naudojant spalvų juostas. Kiekviena juosta yra skaičius arba tolerancijos lygis. Raskite rezistoriaus varžą skaitydami šias juostas. Tai užtikrina, kad gausite vertę, kuri patvirtina, kad tai tas pats skaičiavimas. Tai mažas, bet labai svarbus tikslumo žingsnis.

4 žingsnis: Patvirtinkite realias vertes pagal reikalavimus

Naudokite tą pačią formulę, išskyrus tai, kad prijunkite tikrąją rezistoriaus vertę, o ne apskaičiuotą. Stenkitės dirbti pagal savo grandinės poreikius. Sužinokite, kaip rezistorius matuojasi esant aukščiausioms ir žemiausioms tolerancijos riboms. Taip pat išsiaiškinkite jo galios išsklaidymą, kad neperkaistumėte.

Kaip apskaičiuoti srovės ribojimo rezistorių

Naudodami Ohmo dėsnį galite apskaičiuoti srovės ribojimo rezistorių. Svarbiausias dalykas, kurį reikia žinoti, yra maitinimo įtampa (V_s) ir šviesos diodo įtampos kritimas (V_LED). Tada pašalinkite LED įtampos kritimą nuo maitinimo įtampos. Tada padalinkite iš LED srovės (I_LED), galiausiai. Tada turėsite rezistoriaus vertę (R).

Formulė yra: R = (V_tiekimas - V_pirmyn) / I

Jei jūsų šviesos diodai yra nuosekliai, padauginkite LED įtampos kritimą (V_LED) iš šviesos diodų skaičiaus (X). Tai garantuoja tinkamą grandinės atsparumą ir apsaugo nuo galimos šviesos diodo per didelės srovės.

Formulės skirtingoms LED konfigūracijoms:

• Pavienių šviesos diodų formulė: R = (V_tiekimas - V_LED) / I_LED. Čia V_tiekimas yra jūsų įtampos šaltinis, V_LED - šviesos diodo tiesioginė įtampa, o I_LED - srovė, tekanti per šviesos diodą.
• Nuosekliai sujungtų šviesos diodų formulė: R = (V_S - (V_L * n)) / I. Čia V_S yra šaltinio įtampa, V_L yra vieno šviesos diodo įtampos kritimas, n yra šviesos diodų skaičius serijoje, o I - norima srovė.
• Lygiagrečiai veikiančių šviesos diodų formulė: R = (V_tiekimas - V_LED) / I_LED. Čia V_tiekimas yra įtampa iš maitinimo šaltinio, V_LED yra vieno šviesos diodo įtampos kritimas, o I_LED yra srovė, kurios reikia kiekvienam šviesos diodui.
• Šviesumo valdymo formulė: Norint valdyti šviesos diodo ryškumą, reikia dviejų rezistorių: fiksuoto apkrovos rezistoriaus (R_f) ir kintamo rezistoriaus (R_v). R_f riboja srovę, kai R_v nustatytas į 0Ω. Norėdami apskaičiuoti R_f, naudokite šią formulę: R = (V_tiekimas - V_įrenginys) / I_norima. Reguliuojant R_v pakeičiama srovė, kuri turi įtakos šviesos diodo ryškumui.

Srovės ribojančių rezistorių degimo priežastys

Srovę ribojantys rezistoriai gali degti dėl kelių priežasčių. Štai keletas priežasčių, kodėl jis dega, ir kaip jų išvengti:

• Netinkamas srovės ribojančio rezistoriaus talpos pasirinkimas: Svarbu pasirinkti tinkamą srovės ribojančio rezistoriaus dydį. Mažas rezistorius negali valdyti srovės. Dėl to jis perkaista ir sugenda.
• Filtro kondensatoriaus gedimas: Kondensatoriai gali pradėti nuotėkį arba trumpąjį jungimą, kai jie pasenę. Dėl šios priežasties per grandinę teka per didelė srovė. Prieš naudojimą visada reikia patikrinti kondensatorių.
• Apėjimo kontaktoriaus arba tiristoriaus gedimas: Jei apėjimo kontaktorius arba tiristorius neveikia tinkamai, srovės ribojimo rezistorius gali būti prijungtas per ilgai. Tai reiškia, kad rezistorius turi turėti per daug srovės.

Srovės ribojančio rezistoriaus pasirinkimas

Norėdami pasirinkti tinkamą rezistorių, turite žinoti savo įrenginio įtampos ir srovės reikalavimus.

Kaip pasirinkti LED srovės ribojimo rezistorių

Pradėkite nuo reikalingos srovės per šviesos diodą; tai yra šviesos diodo srovė ir įtampa. Tipinė daugelio standartinių šviesos diodų srovė yra apie 20 mA, didelės galios gali prireikti iki 350 mA. Darbinė įtampa taip pat priklauso nuo šviesos diodo spalvos (pvz., mėlyniems šviesos diodams reikia maždaug 3.2 V, o raudoniems - apie 2 V). Sužinoję įtampos kritimą ir srovę, tiesiog suskaičiuokite R = U/I ir suraskite reikiamą rezistoriaus reikšmę. Taip į šviesos diodą nesiųsite per daug srovės, kuri gali jį sugadinti.

Kaip pasirinkti Zenerio diodo srovės ribojimo rezistorių

Įtampos reguliatoriams reikia Zener diodų ir jiems taip pat reikia srovės ribojančių rezistorių. Didėjant apkrovos srovei, rezistoriaus įtampos kritimas mažėja. Jis sukuria papildomą srovę per Zenerio diodą, taigi ir atvirkštinę įtampą. Turite apskaičiuoti tinkamą rezistoriaus vertę, kad išvengtumėte žalos. Zener diodų formulė tokia pati kaip ir šviesos diodų: R = U/I.

Kitos skirtingos srovės ribojimo grandinės

Srovei apriboti galite naudoti diodus, tranzistorius arba integrinius grandynus (IC). Šios alternatyvos yra veiksmingas būdas kontroliuoti srautą:

• Srovės ribojimas diodais: Su apkrova yra prijungtas nuosekliai prijungtas srovės ribojimo diodas. Jis leidžia srovei tekėti įprastu būdu, kol pasiekia pasirinktą slenkstį. Kai dabartis viršija tą slenkstį, tas diodas blokuoja papildomą srautą.
• Srovės ribojimas tranzistoriais: Srovei valdyti gali būti sudarytos grandinės naudojant tranzistorius. Jis randamas pažangioje maitinimo sistemoje. Tačiau tranzistoriai gali būti naudojami kartu, kad būtų sudaryta atlenkimo srovės ribojimo grandinė.
• Srovę ribojantys integriniai grandynai (IC): Integriniai grandynai (IC) sujungia beveik visus komponentus. Idėja yra naudoti šiuos lustus srovės lygiams grandinėje nustatyti. IC sureguliuojamas taip, kad srovė būtų valdoma iki iš anksto nustatytos ribos.

Dažnai užduodami klausimai apie srovę ribojančius rezistorius

Koks yra 5 V srovės ribinis rezistorius?
Tipiškas 150 omų rezistorius yra įprastas tipiškam šviesos diodui. Tai nustato tik 20 mA srovės ribą. Norėdami apskaičiuoti tikslią vertę, naudokite šią formulę: R = (V_tiekimas - V_komponentas) / I. Čia V_tiekimas yra 5 V, V_komponentas yra šviesos diodo įtampos kritimas, o I yra norima šviesos diodo srovė. Skirtingoms LED spalvoms reikia skirtingų rezistorių dėl skirtingų įtampos kritimų. Jei naudojate didesnę varžą, sunaudosite mažesnę srovę.

Kuo skiriasi saugiklis ir srovę ribojantis rezistorius?
Saugiklis ir srovę ribojantis rezistorius apsaugo grandines, tačiau veikia skirtingai. Saugiklis yra saugos įtaisas. Jei teka per daug srovės, ji nutraukia sistemą, apsaugančią grandinę. Srovę ribojantis rezistorius sukuria varžą, kuri riboja srovę, o perkrautas srovės ribinis rezistorius nenutraukia grandinės. Kai saugiklis perdega, jį reikia pakeisti, tačiau srovės ribojimo rezistorius lieka nepažeistas. Įprastai naudojant srovę ribojantys rezistoriai turi didesnę varžą nei šie saugikliai, o tai leidžia valdyti srovę. Buitinė elektronika paprastai turi saugiklius, o rezistoriai naudojami su šiek tiek jautresniais komponentais, tokiais kaip šviesos diodai.

Ką galiu naudoti vietoj srovės ribojimo rezistoriaus?
Serijinis diodas yra vienas iš pasirinkimų. Tai leidžia srovei tekėti tik esant pakankamai aukštai įtampai. Nors diodai yra paprasti ir lengvai naudojami, jie nėra labai tikslūs. Kita galimybė yra tranzistorius srovės ribojimo režimu. Be to, jis užtikrina tikslesnį valdymą, ypač esant didesnėms srovėms. Bet tam reikia kitos grandinės. Galiausiai galite naudoti srovės reguliatoriaus IC. Tačiau šie IC yra šiek tiek brangesni, jiems reikia papildomos grandinės ir jie nesuteikia tokio paties tikslumo kaip apsauga ir srovės valdymas.
