Akumuliatorių jungimas yra esminis procesas kuriant energijos kaupimo sistemas, nesvarbu, ar tai būtų saulės energijos stotys, elektriniai paspirtukai ar telekomunikacijų įranga. Norint sukurti efektyvią sistemą, būtina suprasti, kaip skirtingi sujungimo būdai veikia sistemos įtampą ir talpą.
Pagrindiniai akumuliatorių jungimo principai
Prieš pradedant jungti akumuliatorius, reikia suprasti pagrindinius parametrus: įtampą (V), kuri yra elektrinis „slėgis“, ir talpą (Ah), nurodančią energijos kiekį. Jungimo būdas tiesiogiai priklauso nuo jūsų poreikių:
- Nuoseklus jungimas: didina sistemos įtampą, talpa išlieka tokia pati.
- Lygiagretus jungimas: didina sistemos talpą, įtampa išlieka tokia pati.
- Mišrus jungimas (serijinis-lygiagretus): leidžia padidinti tiek įtampą, tiek talpą.
Akumuliatorių prijungimas nuosekliai
Nuoseklus jungimas dažniausiai pasirenkamas tada, kai reikalinga aukštesnė darbinė įtampa (pvz., 24V, 48V ar daugiau). Jungiant nuosekliai, vienos baterijos neigiamas gnybtas jungiamas prie kitos baterijos teigiamo gnybto.
Svarbi taisyklė: nuosekliai jungiami akumuliatoriai privalo būti identiški - vienodos talpos, įtampos ir, pageidautina, to paties gamintojo bei partijos. Priešingu atveju viena baterija gali išsikrauti greičiau nei kitos, o tai sugadins visą sistemą.
KAIP JUNGTI AKUMULIATORIUS NUOSAKOJU JUNGIMU

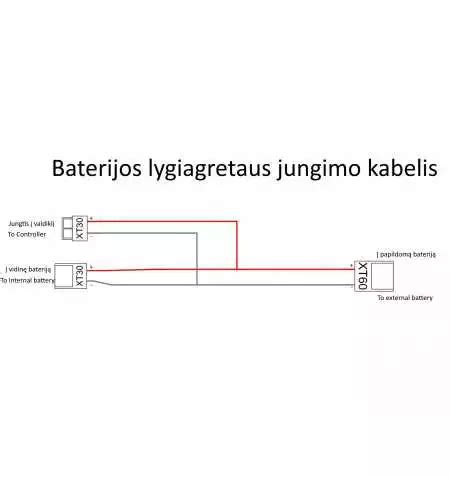

Akumuliatorių prijungimas lygiagrečiai
Lygiagretus jungimas taikomas, kai norima pailginti įrangos veikimo laiką, didinant bendrą ampervalandžių (Ah) skaičių. Jungiant lygiagrečiai, visi teigiami gnybtai sujungiami tarpusavyje, o visi neigiami - taip pat tarpusavyje.
Nors teorijoje lygiagretus jungimas dažnai kritikuojamas dėl galimų „išlyginamųjų srovių“, praktikoje jis plačiai naudojamas telekomunikacijų, traukinių ir saulės elektrinių sistemose. Svarbiausia užtikrinti, kad jungtys būtų kokybiškos, o laidų varža - minimali.
Kodėl svarbu vienodi parametrai?
Jungiant akumuliatorius lygiagrečiai, jų vidinės varžos skirtumai gali lemti netolygų įkrovimą ar iškrovimą. Jei naudojate skirtingo senumo ar talpos baterijas, „silpniausia grandis“ gali tapti kliūtimi visai sistemai. Gamintojai rekomenduoja naudoti to paties našumo baterijas, kad būtų išvengta nepageidaujamų reiškinių, tokių kaip per didelis išsikrovimas.
Mišrus jungimas: maksimalus lankstumas
Pažangios sistemos, tokios kaip didelės talpos energijos kaupikliai, dažnai naudoja mišrų (serijinį-lygiagretų) jungimą. Tai leidžia pasiekti aukštą įtampą (dėl nuoseklių grandinių) ir didelę talpą (dėl lygiagrečių grupių). Tokiu atveju būtina naudoti BMS (akumuliatoriaus valdymo sistemą), kuri užtikrina tolygų kiekvienos celės įkrovimą ir apsaugo nuo perkrovos.
| Parametras | Nuoseklus jungimas | Lygiagretus jungimas |
|---|---|---|
| Įtampa | Suma (V1 + V2) | Nepakinta |
| Talpa | Nepakinta | Suma (Ah1 + Ah2) |
| Naudojimo tikslas | Aukšta įtampa | Ilgas veikimo laikas |
Saugumo reikalavimai
Dirbant su akumuliatoriais, saugumas yra prioritetas:
- Visada naudokite tinkamo skerspjūvio laidus - per ploni laidai kaista ir sukelia energijos nuostolius.
- Kiekvienoje grandinėje naudokite saugiklius arba automatinius jungiklius.
- Venkite maišyti skirtingų cheminių sudėčių akumuliatorius (pvz., švino-rūgštinių su LiFePO4).
- Reguliariai tikrinkite jungčių būklę - oksidacija didina varžą ir šilumos nuostolius.
Tinkamai suprojektuota ir sujungta sistema užtikrins ne tik ilgaamžiškumą, bet ir patikimą energijos tiekimą jūsų prietaisams.
