Terminės pavaros - tai nedideli, tačiau itin svarbūs įrenginiai, užtikrinantys efektyvų šildymo sistemos veikimą. Jos atlieka svarbų vaidmenį valdant šildymo kontūrus, radiatorius ar kolektorius, leisdamos automatiškai reguliuoti šilumos srautą pagal poreikį. Tokiu būdu pasiekiamas komfortiškas mikroklimatas patalpose ir energijos taupymas. Termostatinės pavaros (dar vadinamos termoelektrinėmis pavaromis) yra montuojamos ant kolektorių ar radiatorių vožtuvų ir atsakingos už šildymo kontūrų atidarymą bei uždarymą.
Kas yra Terminė Pavara ir Kaip Ji Veikia?
Terminę pavarą sudaro temperatūrai jautrus elementas - paprastai tai vaškas arba speciali medžiaga, kuri, reaguodama į šilumą, plečiasi arba susitraukia. Dėl to pavara mechaniškai atidaro arba uždaro vožtuvą šildymo kontūre. Valdymas gali būti automatinis - per termostatą arba išmanią sistemą. Pavara yra valdymo elementas, montuojamas ant kolektoriaus ventilio arba zoninio ventilio, kuris fiziškai atidaro arba uždaro ventilį pagal termostato signalą.
Termoelektrinės ir Motorinės Pavaros
Termoelektrinė pavara veikia šildomo vaško arba skysčio principu. Gavusi elektros signalą iš termostato, vidinis elementas šyla ir plečiasi, stumdamas ventilio strypą. Termoelektrinė pavara yra tyliausias ir dažniausiai naudojamas tipas grindinio šildymo sistemose. Ji veikia šilumine plėtra, dirba tyliai ir atidaro ventilį per 2-4 minutes. Maitinimo įtampa: 230 V AC (dažniausias standartas) arba 24 V AC/DC (saugesnis variantas drėgnose patalpose).
Motorinė pavara naudoja elektros variklį ventilio strypo judėjimui. Motorinė pavara veikia greičiau (30-60 sekundžių) ir tinka didelėms komercinėms sistemoms, kur reikalingas greitas reakcijos laikas.

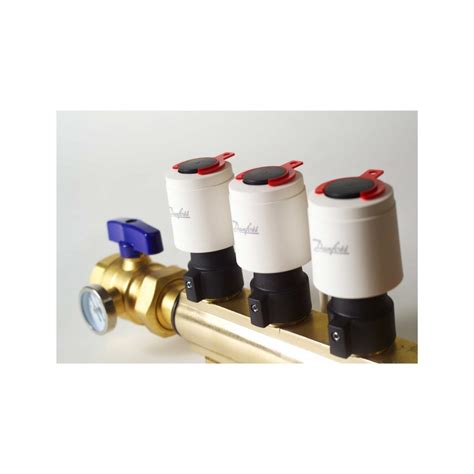

Normaliai Atvirų (NO) ir Normaliai Uždarytų (NC) Pavarų Skirtumai
Šildymo sistemose naudojamos dviejų pagrindinių tipų terminės pavaros, atsižvelgiant į jų būseną, kai nėra tiekiama elektros srovė.
Normaliai Atviros (NO) Pavaros
Normaliai atvira pavara (NO) - tai tokia pavara, kuri nenaudodama elektros srovės, yra atidarytoje padėtyje. T. y. ventilis atidarytas ir per jį teka visas srautas. Gavusi signalą, pavara uždaro ventilį.
Normaliai Uždarytos (NC) Pavaros
Normaliai uždaryta pavara (NC) - tai tokia pavara, kuri nenaudodama elektros srovės, yra uždarytoje padėtyje. T. y. ji yra užspaudusi ventilį ir per jį vanduo neprateka. Gavusi signalą iš termostato, pavara atidaro ventilį. Europos Sąjungoje energijos taupymo sumetimais yra priimta, kad pavaros būtų normaliai uždaros (NC).
Energinis Efektyvumas ir Saugumas Gedimo Atveju
Nors Europos Sąjungoje ir yra priimta, kad pavaros būtų normaliai uždaros (NC), kad dingus elektrai žiedai būtų uždaryti ir vanduo netekėtų, svarbu įvertinti situaciją išsamiau. Dingus elektrai, taip pat neveiks ir dujinis katilas ar šilumos siurblys, bei dauguma šiuolaikinių kieto kuro ar granulinių katilų. Taigi, bet kokiu atveju šilumos nebus.
Jeigu pavaros bus normaliai atviros (NO), jos leis cirkuliuoti vandeniui, tačiau to vandens nevarys cirkuliacinis siurbliukas, taip pat neveiks ir šilumos šaltiniai. Taigi, užšalimo pavojus išlieka. Klausimas tik per kiek laiko užšals šildymo sistema ar atskiros jos dalys (prie langų, lauko durų ir pan.).
Išimtis yra tik senesnio tipo sistemose su storesniais vamzdžiais ir/arba kelių aukštų pastatuose, kur galimas natūralus vandens judėjimas dėl gravitacijos (dėl skirtingų tankių skirtingos temperatūros vandens). Taip pat galėtų veikti seno tipo kieto kuro katilai, kurių veikimui nereikia elektros. Tačiau ir čia yra nevienareikšmiška, jeigu sistema nėra suprojektuota veikti gravitaciniu režimu, tai vanduo dėl gravitacijos irgi neužtekės visur, o tik į kai kurias vietas. Taigi, išlieka atskirų sistemos vietų užšalimo pavojus. Apibendrinus, vienareikšmiško atsakymo nėra, būtent kokio tipo pavaras rinktis, nes kiekviena sistema turi savo ypatybes.
Terminių Pavarų Savybės ir Pritaikymas
Termostatinės pavaros yra automatiniai vožtuvų valdikliai, skirti tiksliai reguliuoti grindinio ar radiatorinio šildymo srautus. Jų dėka kiekviena patalpa gauna būtent tiek šilumos, kiek reikia, todėl sistema veikia tolygiai ir ekonomiškai. Jos leidžia kiekvieną šildymo zoną valdyti atskirai - pavyzdžiui, miegamajame palaikyti 20 °C, o svetainėje - 22 °C temperatūrą.
Pagrindinės Funkcijos ir Privalumai
- Zoninis valdymas: Kiekviena patalpa gali turėti individualų temperatūros nustatymą.
- Energijos taupymas: Šiluma tiekiama tik į tas zonas, kuriose jos iš tikrųjų reikia, sumažinant energijos sąnaudas.
- Komfortas: Išvengiama situacijų, kai vieni kambariai yra per karšti, o kiti per šalti.
- Patikimumas: Kokybiškos termostatinės pavaros yra atsparios nuolatiniam darbui ir gali patikimai veikti daugelį metų.
Montavimo ir Suderinamumo Aspektai

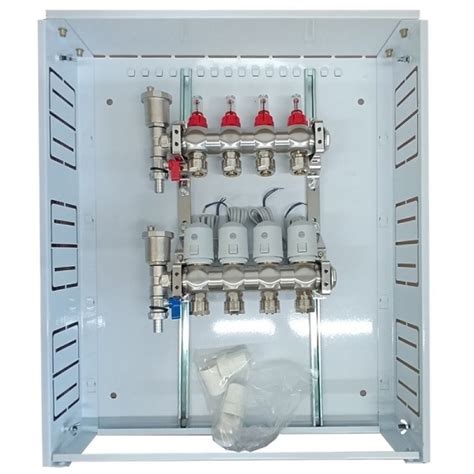

Pavarų skaičius lygus kolektoriaus žiedų skaičiui - kiekvienas žiedas turi savo pavarą. Dauguma Europos gamintojų naudoja M30 × 1,5 mm sriegį, todėl pavaros yra suderinamos. Prieš pirkdami patikrinkite kolektoriaus ventilio sriegio dydį ir pavaros prijungimo tipą. Pavaros gali būti tiek 230 V kintamos srovės, tiek 24 V nuolatinės srovės, todėl svarbu atkreipti dėmesį prieš perkant. Jeigu turėsite valdiklį, kuris valdo 230 V pavaras, ir pavarą 24 V, tuomet jų kartu naudoti negalėsite.
Pavarų Tipai ir Klasifikacija
Yra įvairių tipų pavarų, kurios atitinka beveik kiekvienos sistemos reikalavimus. Elektros pavarų pasirinkimas balniniams vožtuvams gan platus. Pavaros yra gaminamos 3 padėčių arba tolygaus valdymo, su arba be saugos funkcijos, taip pat įvairių kainų ir vertės. Pavyzdžiui, egzistuoja:
- 3-jų padėčių reguliavimo pavaros: Naudojamos įvairiose ŠVOK sistemose.
- Pavaros su grąžinančia spyruokle: Naudojamos saugiam išjungimui, nutrūkus maitinimui.
- Greitos moduliuojančios pavaros: Valdomos 0/2-10 V valdymo signalu ir maitinamos 24 V įtampa. Jos išvysto iki 400 N spaudžiamąją jėgą.
Kai kurių gamintojų pavaros, pavyzdžiui, BELIMO, Ouman, TAC, Honeywell, Siemens, yra plačiai naudojamos ŠVOK sistemose.
Valdymas ir Automatikos Sprendimai
Valdymas gali būti automatinis - per termostatą arba išmanią sistemą (pvz., Sonoff, Shelly, Aqara, Tuya ar Home Assistant).
Pavarų Valdikliai
Paprasčiausias vožtuvo valdiklis valdo pavarą, kuri tiekia šiluma į radiatorius ar grindis. Pavara valdoma pagal temperatūros jutiklį, kuris yra prie valdiklio, taip pat yra galimybė prijungti kambario termostatą. Valdant su kambario termostatu pavara uždaroma, kai patalpose pasiekiama termostate nustatyta temperatūra. Temperatūrai nukritus žemiau nustatytos temperatūros pavara atidaroma ir patalpos vėl šildomos. Panašiu principu veikia visi pavarų valdikliai. Dažniausiai pavaros valdikliuose reikia nurodyti, per kiek laiko pavara užsidaro/atsidaro. Laikas, per kiek pavara atsidaro, būna nurodytas ant pačios pavaros arba instrukcijoje.
Valdikliai Grindiniam Šildymui
Valdikliai grindiniam šildymui prie kurių galima prijungti iki 4 arba iki 8 pavarų (priklausomai nuo modelio). Taip pat ir iki 4 arba iki 8 termostatų, tuomet kiekviename kambaryje galima pasirinkti skirtingas temperatūras. Arba su vienu kambario termostatu valdyti kelias pavaras, tuo pačiu ir šildymo zonas.
Pavarų Pritaikymas Konkrečiose Sistemose
Pavaros gali būti naudojamos tiek grindiniam šildymui, tiek sistemose, kur naudojami radiatoriai.
Grindinis Šildymas
Kai skirtingose patalpose reikalinga nevienoda temperatūra, pavaros leidžia kiekvieną zoną valdyti atskirai. Prie grindų šildymo priskirta automatika (elektroterminė pavara + termostatas) užtikrina optimalų šilumos paskirstymą.
Dideli Namai ir Komercinės Patalpos
Pastatuose, kur šildymo kontūrų yra daug, pavaros padeda sistemai veikti subalansuotai ir efektyviai, užtikrinant tolygų šildymą visose zonose.
Nuomojamos Patalpos arba Kambariai
Pavaros leidžia apriboti šilumos tiekimą tik į pasirinktus kambarius arba palaikyti minimalią temperatūrą patalpose, kurios naudojamos retai, optimizuojant eksploatacijos kaštus.
Energiją Taupančios Sistemos
Naudojant šilumos siurblį, kondensacinį katilą ar kitą aukšto efektyvumo įrangą, termostatinės pavaros užtikrina, kad šiluma būtų paskirstoma tikslingai ir kuo ekonomiškiau, didinant bendrą sistemos efektyvumą.
