Komforto blokas (dar vadinamas komforto valdymo moduliu) yra svarbus automobilio elektronikos komponentas, atsakingas už daugelio komforto funkcijų valdymą. Jis veikia kaip centrinis mazgas, kuris priima signalus iš įvairių jutiklių ir jungiklių, apdoroja juos ir siunčia atitinkamas komandas į automobilio įrenginius. Šiuolaikiniame automobilyje sumontuota daugybė saugos ir pagalbos vairuotojui sistemų. Kiekvienas iš jų susideda iš daugybės jutiklių, relių, valdiklių ir kitų elementų. Reikia juos visus aprūpinti elektra, priimti iš jų signalus, siųsti komandas ir koordinuoti jų darbą.
Būtent todėl šiuolaikiniuose automobiliuose naudojamos CAN kompiuterių magistralės ir specializuoti kompiuteriai, tokie kaip komforto blokas arba komforto modulis.
Komforto bloko funkcijos
Komforto blokas automobiliuose valdo daugybę funkcijų, kurios užtikrina vairuotojo ir keleivių patogumą bei saugumą. Pagrindinės funkcijos apima:
- Centrinio užrakto sistema: Valdo durų užrakinimą ir atrakinimą, įskaitant nuotolinį valdymą per raktą.
- Langų kėlikliai: Valdo elektrinius langų kėliklius, leidžiančius atidaryti ir uždaryti langus.
- Stoglangis: Valdo elektrinį stoglangį (jei toks yra), leidžiantį jį atidaryti, uždaryti ir pakreipti.
- Vidaus apšvietimas: Kontroliuoja vidaus apšvietimą, įskaitant salono apšvietimą, kojų apšvietimą ir bagažinės apšvietimą.
- Signalizacija: Valdo automobilio signalizacijos sistemą, įskaitant įjungimą, išjungimą ir pavojaus signalo generavimą.
- Šildomi veidrodėliai: Valdo šildomus veidrodėlius, kurie padeda pašalinti apledėjimą ir rasą.
- Sėdynių atmintis: Valdo sėdynių atminties funkciją (jei tokia yra), leidžiančią išsaugoti ir atkurti sėdynės padėtį.
- Valytuvai: Kai kuriuose modeliuose komforto blokas gali valdyti valytuvus.
Konkrečios funkcijos, valdomos komforto bloko, gali skirtis priklausomai nuo automobilio modelio, pagaminimo metų ir komplektacijos.
Dažniausi komforto bloko gedimai
Kaip ir bet kuris elektronikos komponentas, komforto blokas gali sugesti. Dažniausi gedimai apima:
- Centrinio užrakto problemos: Durys neužsirakina arba neatsirakina, veikia tik kai kurios durys, nuotolinis valdymas neveikia.
- Langų kėliklių problemos: Langai neatsidaro arba neužsidaro, veikia tik kai kurie langai, langai juda lėtai arba netolygiai.
- Stoglangio problemos: Stoglangis neatsidaro arba neužsidaro, veikia tik kai kurios funkcijos, stoglangis juda lėtai arba netolygiai.
- Vidaus apšvietimo problemos: Vidaus apšvietimas neveikia arba veikia netinkamai, lemputės mirksi arba dega per silpnai.
- Signalizacijos problemos: Signalizacija įsijungia be priežasties, neveikia arba veikia netinkamai.
- Šildomų veidrodėlių problemos: Veidrodėliai nešyla arba šyla netolygiai.
- Sėdynių atminties problemos: Sėdynės neatsimena padėties arba neteisingai ją atkuria.
- Baterijos išsikrovimas: Sugedęs komforto blokas gali sukelti nuolatinį energijos suvartojimą, dėl kurio išsikrauna automobilio akumuliatorius.
- Komunikacijos problemos: Komforto blokas nekomunikuoja su kitais automobilio elektronikos moduliais, dėl ko gali atsirasti įvairių klaidų ir problemų.
Gedimai gali būti sukelti įvairių priežasčių, įskaitant elektros perkrovas, drėgmę, trumpuosius jungimus, amžių ir nusidėvėjimą.
Komforto bloko diagnostika
Jei pastebėjote bent vieną iš aukščiau išvardintų gedimų, svarbu atlikti komforto bloko diagnostiką. Diagnostika gali padėti nustatyti gedimo priežastį ir nustatyti, ar komforto bloką reikia remontuoti ar pakeisti. Diagnostikai reikalingas specialus įrankis, vadinamas OBD-II skeneriu, kuris gali prisijungti prie automobilio elektronikos sistemos ir nuskaityti klaidas. Taip pat reikalinga speciali programinė įranga, skirta Audi automobiliams, tokia kaip VCDS (VAG-COM Diagnostic System) arba ODIS (Offboard Diagnostic Information System).
Diagnostikos procesas apima:
- Prisijungimas prie automobilio: Prijunkite OBD-II skenerį prie automobilio diagnostikos jungties.
- Klaidų nuskaitymas: Nuskaitykite klaidas iš komforto bloko. Klaidos kodai gali padėti nustatyti gedimo priežastį.
- Duomenų stebėjimas: Stebėkite realaus laiko duomenis iš komforto bloko, tokius kaip įtampa, srovė ir signalai. Tai gali padėti nustatyti, ar komforto blokas veikia tinkamai.
- Aktyvavimas: Aktyvuokite atskiras komforto bloko funkcijas, tokias kaip langų kėlikliai ir centrinis užraktas, kad patikrintumėte, ar jos veikia tinkamai.
Jei neturite patirties atliekant automobilio diagnostiką, rekomenduojama kreiptis į kvalifikuotą automobilių elektriką arba servisą.
Komforto bloko remontas
Komforto bloko remontas gali būti sudėtingas ir reikalauja specialių žinių ir įrangos. Ar komforto bloką galima remontuoti, priklauso nuo gedimo pobūdžio ir apimties. Kai kuriais atvejais, pavyzdžiui, jei pažeistas tik vienas komponentas, remontas gali būti įmanomas. Tačiau, jei komforto blokas yra stipriai pažeistas, jį gali tekti pakeisti nauju.
Remonto procesas gali apimti:
- Komforto bloko išėmimas.
- Komponentų patikrinimas (rezistorių, kondensatorių ir mikroschemų).
- Pažeistų komponentų pakeitimas.
- Litavimo darbai.
- Komforto bloko testavimas.
- Komforto bloko įdėjimas atgal į automobilį.
Kai kuriais atvejais, pavyzdžiui, jei pažeista tik viena jungtis arba laidas, remontas gali būti atliktas paprasčiau, tiesiog pakeičiant pažeistą jungtį arba laidą. Jei neturite patirties remontuojant elektronikos komponentus, rekomenduojama kreiptis į specialistą, kuris specializuojasi automobilių elektronikos remonte.
Komforto bloko pakeitimas
Jei komforto bloko remontas neįmanomas arba per brangus, jį reikia pakeisti nauju arba naudotu. Pakeitimo procesas apima:
- Naujo komforto bloko įsigijimas: Svarbu patikrinti detalės numerį (pvz., 8E0959433CR, 8E0959433AM, 8W1907063AN), kad įsitikintumėte, jog jis tinkamas jūsų automobiliui.
- Komforto bloko išėmimas.
- Naujo komforto bloko įdėjimas.
- Kodavimas ir programavimas: Naujas komforto blokas gali reikalauti kodavimo ir programavimo, kad jis tinkamai veiktų su jūsų automobiliu. Tai apima parametrų nustatymą ir pritaikymą prie jūsų automobilio konfigūracijos. Kodavimui ir programavimui reikalinga speciali programinė įranga ir žinios.
Pakeitus komforto bloką, būtina patikrinti, ar visos funkcijos veikia tinkamai. Jei neturite patirties atliekant automobilio elektronikos kodavimą ir programavimą, rekomenduojama kreiptis į kvalifikuotą automobilių elektriką arba servisą.

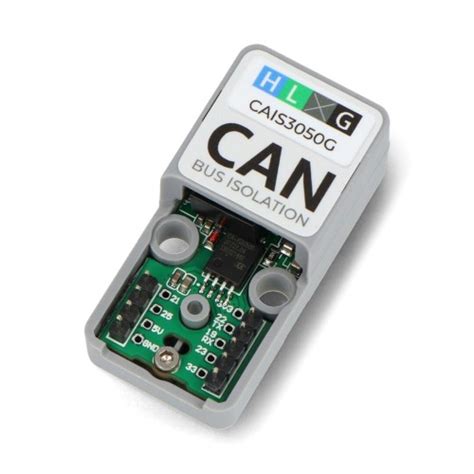

CAN magistralė: kas tai ir kam ji skirta?
Pirmąją CAN magistralę (Controller Area Network) Bosch sukūrė 1986 m. Po metų „Intel“ sukūrė pirmąjį CAN magistralės valdiklį. Pirmoji CAN magistralė automobilyje debiutavo 1992 m. prabangiame Mercedes S W140 modelyje. CAN magistralė automobilyje yra dviejų ar daugiau įrenginių sujungimas naudojant mikroprocesorines sistemas, leidžiančias perduoti informaciją ir tinkamai ją paskirstyti tarp atskirų modulių. CAN magistralė jungia visus valdymo blokus (ECU), o tai leidžia jų integravimą tarpusavyje ir pašalina daugybę problemų, kylančių dėl atskirų komponentų prijungimo. Kartu tai palengvina ir automobilio diagnostiką - automobiliuose po 2000 metų ODBII jungties dėka, net įprastas vartotojas gali nuskaityti klaidų kodus naudodamasis nebrangia diagnostikos įranga.
CAN magistralės privalumai:
- Elektros sistemos supaprastinimas (kitaip automobilyje būtų kilometrai laidų).
- Galimybė pritaikyti duomenų perdavimo greitį prie specifinių atskirų įrenginių poreikių.
- Didesnis patikimumas.
- Mažesnės automobilio gamybos sąnaudos.
- Galimybė naudoti šiuolaikinius kompiuterinės diagnostikos metodus.
- Didesnis atsparumas trukdžiams.
- Šiek tiek sumažėjęs automobilio svoris (keliais kilogramais).
- Galimybė automobilyje naudoti daugybę jutiklių, valdiklių, relių ir mikrokompiuterių.
Kaip veikia CAN magistralė?
Kiekvienas CAN tinkle veikiantis įrenginys yra maitinamas elektra ir yra prijungtas prie tinklo per CAN perdavimo liniją - du susuktus priešingos įtampos elektros kabelius, kuriuose perdavimas vykdomas diferencialiniu būdu. Perdavimas atliekamas tam tikru greičiu, pritaikytu atskirų įrenginių poreikiams:
- Iki 10 kb/s - to pakanka elektra valdomoms sėdynėms, veidrodėliams, langams ar centriniam užraktui.
- Iki 40 kb/s - oro kondicionavimo sistemai.
- Nuo 250 kb/s iki 1 Mb/s - toks duomenų perdavimo greitis reikalingas įrenginiams, kuriems reikia informacijos perdavimo realiuoju laiku ir leidžia nedelsiant reaguoti (pvz., ABS sistema, variklio valdiklis).
- Nuo 100 kb/s iki 1 Mb/s - multimedijos įrenginiuose.
Maksimalus CAN magistralės greitis automobilyje yra maždaug 1 Mb/s jei naudojamos iki 40 metrų dviejų laidų vytos poros (CAN high ir CAN low). Kabelių ilgiui siekiant 250 metrų kabelio greitis sumažėja iki 250 kbit/s. Įdomu tai, kad kol prabangiuose automobiliuose išpopuliarėjo CAN magistralė, naudotų kabelių ilgis siekė net 3 km. Toks kabelių kiekis svėrė net 50 kg. Kiekvienas prie CAN magistralės automobilyje prijungtas įrenginys turi savo nedidelį valdiklį su unikaliu ID (identifikavimo kodu).
Kaip struktūrizuotas pranešimas, siunčiamas CAN magistrale?
- Pradinis laukas (kadro pradžia).
- Būsenos laukas (identifikatorius) - nustato tam tikros informacijos prioritetą.
- Valdymo laukas - nustato viso pranešimo struktūrą.
- Duomenų laukas - perduoda iki 64 bitų informaciją.
- CRC apsaugos laukas (cyclic redundancy check field) - perduoda iki 16 bitų informacijos, reikalingos galimiems perdavimo sutrikimams kontroliuoti.
- ACK patvirtinimo laukas (patvirtinimo laukas) - naudojamas patvirtinti pranešimo gavimą.
- EOF (kadro pabaigos) pabaigos laukas.
Komforto modulis (komforto blokas) ir jo vieta
Paprastesnės komplektacijos automobiliuose naudojamas vienas pagrindinis valdymo kompiuteris, per CAN magistralę sujungtas su atskirų sistemų valdikliais. Šiuolaikiniai automobiliai, ypač aukščiausios klasės, komplektuojami su vis daugiau sistemų. Todėl naudojama sudėtingesnė architektūra, kurioje yra keli pagrindiniai kompiuteriai, atsakingi už konkrečių sistemų veikimą. Komforto modulis (komforto blokas) yra atsakingas už tokių sistemų valdymą kaip klimato kontrolė, navigacija, radijas, multimedija, elektriniai langai, veidrodėliai, sėdynės, stoglangis, centrinis užraktas, apsaugos nuo vagystės sistema, vidaus apšvietimas, beraktis atrakinimas, nuotolinis bagažinės atidarymas, lietaus jutiklis ir kt.
Komforto modulis yra suprogramuojamas dar gamykloje ir turi iš anksto numatytas funkcijas, tinkamas konkrečiai automobilio versijai. Komforto blokui gamintojai naudoja skirtingas tvirtinimo vietas, tačiau dažniausiai jis montuojamas po prietaisų skydeliu vairuotojo arba keleivio pusėje. VAG grupės automobiliuose jis yra po vairuotojo kojomis. Daugelyje automobilių jį taip pat galima rasti šalia saugiklių dėžutės.
Komforto modulio ir CAN magistralės gedimai
Komforto bloko ir duomenų magistralės gyvenimas automobilyje nėra lengvas. Automobiliui važiuojant šie komponentai patiria smūgių, vibracijų, drėgmės poveikį ir labai didelius temperatūrų svyravimus. Taip pat, dėl netiesioginių veiksnių, susijusių su netinkamu tam tikrų komponentų įrengimu - pavyzdžiui, naudojant ne gamyklinį radijo imtuvą, galite sugadinti CAN magistralę. Kai kuriuose automobiliuose pasitaiko ir gamintojo broko, pavyzdžiui, prasta magistralės ir komforto bloko apsauga nuo drėgmės. Vienas iš pavyzdžių galėtų būti Peugeot 307 modelis, ypač gamintas iki 2010 metų.
Komforto modulio ar CAN magistralės gedimo simptomai:
- Periodiškas kai kurių sistemų (pvz., centrinio užrakto ar oro kondicionavimo) išsijungimas.
- Viena ar kelios komforto moduliu valdomos sistemos neveikia.
- Neveikia jokia su komforto moduliu susijusi sistema (problema dažniausiai slypi modulio maitinimo šaltinyje).
- Daugėja gedimų.
- Informacija apie neegzistuojančius gedimus rodoma borto kompiuterio ekrane.
Gedimo priežastys:
- Ilgalaikis akumuliatoriaus atjungimas.
- Pažeistas komforto modulio maitinimo šaltinis.
- Perdegęs saugiklis, atsakingas už komforto modulio maitinimą.
- Komforto modulio komponentų pažeidimas dėl prastos apsaugos nuo drėgmės.
- Įtampos šuoliai elektros instaliacijoje.
Tipiniai CAN magistralės ir komforto bloko komponentų pažeidimai:
- Buvo taškinių elektros ir elektroninių komponentų perdegimų.
- Buvo pažeisti elektriniai ir elektroniniai komponentai.
- Ant pagrindinės modulio plokštės yra drėgmės.
- Atsilaisvino šalto litavimo jungtys - lituotų jungčių pažeidimai dėl vibracijos.
CAN magistralės gedimai gali būti susiję su trumpaisiais jungimais, mechaniniais kabelių pažeidimais, rezistorių gedimais ar per žema maitinimo įtampa. Nesklandumų CAN magistralėje gali sukelti ir ne gamykliniai, prie elektros tinklo prijungti priedai, pvz., šildomi sėdynių kilimėliai, atbulinės eigos kamera ar nekokybiškas multimedijos rinkinys.
Kaip profesionalai patikrina komforto bloko ir CAN magistralės būklę?
Specialistas pradeda tikrinti, kurios komforto modulio funkcijos neveikia. Būtina turėti prieigą prie automobilio gamintojo techninės informacijos. Specialistai tikrina pagrindinius, galimus pažeidimus - elektros įtampos pokyčius grandinėje, perdegusius saugiklius, fizinius kabelių pažeidimus. Vėliau yra nuskaitomi saugomi klaidų kodai naudojant diagnostinę įrangą, testuojami elektros įtaisai, naudojamas osciloskopas CAN magistralės signalams stebėti ir matuojama elektros įtampa grandinėje.
Konkrečių Audi A4 Modelio Kartų Ypatumai
Komforto bloko vieta ir funkcijos gali skirtis priklausomai nuo Audi A4 modelio kartos.
Audi A4 B6 (2000-2004)
Audi A4 B6 komforto blokas paprastai yra po vairuotojo sėdyne. Jis valdo centrinį užraktą, langų kėliklius, stoglangį, vidaus apšvietimą ir signalizaciją. Dažnos problemos apima centrinio užrakto ir langų kėliklių gedimus.
Audi A4 B7 (2004-2008)
Audi A4 B7 komforto bloko vieta panaši į B6 modelį, po vairuotojo sėdyne. Jis valdo tas pačias pagrindines funkcijas kaip ir B6, tačiau gali turėti papildomų funkcijų, priklausomai nuo komplektacijos. Dažnos problemos apima centrinio užrakto, langų kėliklių ir signalizacijos gedimus.
Audi A4 B8 (2008-2016)
Audi A4 B8 komforto bloko vieta gali skirtis priklausomai nuo modelio, tačiau dažniausiai jis yra po prietaisų skydeliu arba po sėdyne. Jis valdo daugiau funkcijų nei ankstesni modeliai, įskaitant sėdynių atmintį, šildomus veidrodėlius ir kitas komforto funkcijas. Dažnos problemos apima komunikacijos problemas su kitais moduliais, baterijos išsikrovimą ir įvairių komforto funkcijų gedimus.
Audi A6 C5 Komforto Bloko Gedimai ir Programavimas
Audi A6 C5 (1997-2005 m. gamybos) komforto blokas, dar žinomas kaip Comfort Control Module (CCM), yra vienas svarbiausių elektronikos komponentų automobilyje. Jis atsakingas už daugelio komforto funkcijų valdymą, apjungdamas tokias sistemas kaip centrinis užraktas, elektriniai langų kėlikliai, signalizacija, vidaus apšvietimas, o kartais net sėdynių atmintis ir stoglangis.
Dažniausi Audi A6 C5 komforto bloko gedimai:
- Korozija: Dėl drėgmės patekimo, komforto blokas dažnai pažeidžiamas korozijos.
- Elektros šokas: Netinkamas akumuliatoriaus prijungimas ar kitas elektros šokas gali sugadinti bloko elektroninius komponentus.
- Programinės įrangos klaidos: Kaip ir bet kuris kompiuteris, komforto blokas gali turėti programinės įrangos klaidų.
- Fizinė žala: Smūgis ar vibracija taip pat gali pažeisti bloko komponentus.
- Laidų problemos: Nutrūkę ar pažeisti laidai, jungiantys komforto bloką su kitomis automobilio sistemomis, gali sukelti gedimus.
- Relės gedimai: Komforto bloke yra įvairių relių, kurios valdo skirtingas funkcijas. Šios relės gali sugesti dėl nusidėvėjimo ar korozijos.
Konkretūs Gedimų Simptomai:
- Neveikia centrinis užraktas.
- Neveikia langų kėlikliai.
- Signalizacijos problemos.
- Vidaus apšvietimo problemos.
- Sėdynių atminties problemos.
- Bagažinės dangčio problemos.
- Netikėtas akumuliatoriaus išsikrovimas.
- Klaidos pranešimai prietaisų skydelyje.
- Stoglangio problemos.
Diagnostika:
Pirmiausia rekomenduojama patikrinti saugiklius, laidus ir jungtis bei akumuliatoriaus įtampą. Jei vizualinė apžiūra nepadeda nustatyti gedimo, būtina naudoti diagnostikos įrangą, pavyzdžiui, OBD-II skaitytuvą ar VCDS.
Remonto Galimybės:
- Laidų ir jungčių remontas.
- Relės keitimas.
- Bloko remontas (sudėtingesniais atvejais).
- Bloko keitimas (brangiausias sprendimas, bet kartais neišvengiamas).
Naudoto Komforto Bloko Keitimas:
Jei nusprendėte pakeisti komforto bloką naudotu, svarbu atsižvelgti į suderinamumą, programavimą ir imobilizatorių. Naudotas blokas greičiausiai bus programuotas kitam automobiliui, jį reikės perprogramuoti, kad jis veiktų su jūsų automobiliu ir priderinti prie imobilizatoriaus.
Komforto Bloko Programavimas:
Komforto bloko programavimas yra būtinas, kai jis yra keičiamas nauju arba naudotu. Programavimas apima bloko kodavimą, adaptaciją ir funkcijų pritaikymą. Programavimui reikalinga speciali įranga, tokia kaip VCDS arba ODIS.
Programavimo Pavyzdžiai:
- Centrinio užrakto veikimas (pvz., atrakinti tik vairuotojo duris).
- Langų kėliklių veikimas (pvz., automatinis langų uždarymas užrakinant automobilį).
- Signalizacijos veikimas (jautrumo reguliavimas).
- Vidaus apšvietimo veikimas (apšvietimo trukmės nustatymas).
Patarimai ir rekomendacijos
- Reguliariai tikrinkite akumuliatorių.
- Venkite drėgmės.
- Naudokite tinkamus laidus ir jungtis.
- Kreipkitės į specialistus.
- Ieškokite naudotų detalių.
- Patikrinkite detalių numerius prieš įsigydami.
- Pirmiausia pasitikrinkite savo seno bloko kodavimą.
- Patikrinkite laidus, ypač tose vietose, kur durelės darinėjasi.
Kiti automobilio komforto ir saugos aspektai
Šiuolaikiniame automobilyje komforto ir saugumo užtikrinimui naudojamos įvairios sistemos, kurios dažnai integruojasi su CAN magistrale ir komforto bloku.
Stabdžių antiblokavimo sistema (ABS)
ABS sistema padeda optimaliai sustabdyti automobilį, kad ir kokia kelio danga jis važiuotų, neleidžiant užblokuoti ratų. Ratų sukimosi dažnis matuojamas induktyviniais jutikliais. Iškilus rato blokavimo pavojui, atitinkamas elektromagnetas mažina stabdymo slėgį, kontroliuodamas rato stabdymo momentą.
Traukos kontrolės sistema (TCS)
TCS (Traction control system) arba ASR (Antriebs-Schlupf-Regelung) pagerina automobilio stabilumą jam greitėjant bet kokiu paviršiumi.
Elektroninė stabilumo programa (ESP)
ESP sistema padeda neprarasti važiavimo trajektorijos stabilumo posūkyje. Skirtingai nei ABS ar TCS sistemos, ESP veikia nuolatos. Jeigu automobilio važiavimo trajektorija neatitinka posūkio kreivės, ESP sistema pristabdo vieną arba kelis automobilio ratus.
Susidūrimo prevencijos sistema (CMBS)
CMBS saugą užtikrina papildomas stabdžių mechanizmas su įmontuotais radiolokaciniais davikliais. Radiolokacinė sistema užfiksuoja priekyje važiuojančius automobilius ir įspėja vairuotoją, jei atstumas per mažas arba prie automobilio artėjama per dideliu greičiu. Sistema taip pat įtempia sėdynių diržus ir sureguliuoja sėdynes, kad vairuotojas ir keleiviai būtų saugūs.
Avarinio stabdymo sistema (EBA)
EBA sistema padeda vairuotojui avarinėse situacijose, padidindama stabdymo jėgą.
