Keturių krypčių vožtuvo pavaros valdymas šildymo sistemose

Keturių krypčių vožtuvo pavara yra esminė šildymo sistemų dalis, leidžianti efektyviai reguliuoti patalpų temperatūrą ir optimizuoti energijos suvartojimą. Šios pavaros, valdomos specializuotais valdikliais, užtikrina tikslų šilumos srauto paskirstymą, atsižvelgiant į katilo, šilumos siurblio ar patalpų temperatūrą.

Valdiklio 110M veikimo principas ir pritaikymas

Trieigio ir ketureigio vožtuvo pavaros valdiklis 110M yra universalus įrenginys, skirtas valdyti vožtuvų pavaras ir palaikyti norimą temperatūrą. Jis gali būti jungiamas prie kambario termostato, leidžiančio reguliuoti šildymą atsižvelgiant į patalpos temperatūrą. Valdiklis maitina trieigį arba ketureigį vožtuvą, o trys laidai jungiasi prie elektra valdomo vožtuvo.

Temperatūros reguliavimas ir pavaros judėjimas

• Kai valdiklis paduoda įtampą į pirmuosius du laidus, pavara atsidaro. Išjungus įtampą, pavara lieka toje pačioje padėtyje.
• Valdiklis matuoja temperatūros pokyčius po pavaros atidarymo. Jei temperatūra didėja nežymiai, valdiklis dar šiek tiek atidaro pavarą.
• Jei temperatūra viršija nustatytą, valdiklis gali paduoti įtampą į uždarymo kontaktus.
• Po pavaros uždarymo vėl matuojama temperatūra, ir valdiklis nusprendžia, ar palikti pavarą esamoje vietoje, ar uždaryti/atidaryti daugiau.

Valdiklio 110M nustatymai

• C temperatūra: Tai yra temperatūra, kurią valdiklis palaikys, atidarydamas ir uždarydamas vožtuvą tam tikru laiku ir tam tikru pavaros padėties palaikymu.
• O vožtuvo uždelsimas: Tai yra pertraukos, pauzės laikas po kiekvieno pavaros judesio, siekiant išvengti nereikalingo pavaros veikimo ir stabilizuoti šildymo sistemą.
• T termostatas: Įjungus šią funkciją, jei prie valdiklio prijungiamas kambario termostatas, pavara gali būti atidaroma, uždaroma ir palaikoma padėtis, atsižvelgiant į patalpos temperatūrą. Kai ši funkcija išjungta, pavara atidaroma ir uždaroma atsižvelgiant į katilo temperatūrą.

Pavaros veikimo laiko nustatymas valdiklyje

Pirmą kartą įjungus valdiklį, būtina nustatyti pavaros, vožtuvo veikimo laiką. Tai atliekama valdiklyje paspaudus abu mygtukus ir palaikius 2 sekundes, kol atsidaro papildomas meniu. Jame reikia įrašyti laiką, per kurį pavara atsidaro (pvz., jei pavara atsidaro per 50 sekundžių, nustatoma 5, nurodant dešimtis sekundžių). Po šio nustatymo valdiklis grįš į pagrindinį meniu ir pereis į vožtuvo automatinį kalibravimą. Laikas, per kurį pavara atsidaro ir užsidaro, paprastai nurodomas ant pačios pavaros arba jos instrukcijoje.

Prie valdiklio galima prijungti 230 V (220 V) pavaras, kurių galia neviršija 100 W.

Apsauga nuo perkaitimo

Trieigio, ketureigio vožtuvo pavaros valdiklis 110M yra su garsiniu aliarmu. Jeigu katile temperatūra pakils virš 90 ºC, įsijungs garsinis aliarmas, apsaugantis šildymo sistemą nuo vandens užvirimo ir perkaitimo.

Pavarų valdikliai grindiniam šildymui

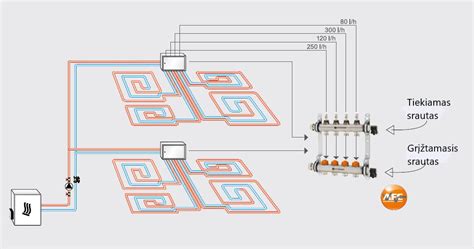

Valdikliai grindiniam šildymui leidžia prijungti iki 4 arba iki 8 pavarų (priklausomai nuo modelio) ir atitinkamai iki 4 arba iki 8 termostatų. Tai suteikia galimybę kiekviename kambaryje pasirinkti skirtingas temperatūras arba valdyti kelias pavaras ir šildymo zonas vienu kambario termostatu.

Elektrinių vožtuvų pavaros

Q TIPO ELEKTROS VOŽTUVŲ VARTOTOJAI yra tinkami drugelių, rutuliniams vožtuvams ir kitiems, kuriems reikia 90 laipsnių pasukimo. Šios pavaros pasižymi mažu dydžiu, lengvu svoriu, dideliu efektyvumu, dideliu patikimumu, didelėmis apsaugos galimybėmis ir mažu triukšmu. Jos gali būti valdomos tiek vietoje, tiek nuotoliniu būdu.

„QT Type“ iš dalies pasukto elektrinio vožtuvo pavaros savybės

• Mechaninis indikatorius, nuolat nurodantis vožtuvo atidarymo laipsnį.
• Pritvirtinimas dviem varžtais viršuje, užtikrinantis paprastą nustatymą. Kiekvieną kumštelį galima nustatyti atskirai.
• Platus sukimo momento variacijos diapazonas.
• Automatinis fazių identifikavimas ir koregavimas.
• Integruotas valdymo bloko neardomasis jungiklio mygtukas, užtikrinantis visišką atsparumą vandeniui.
• Integruota grandinės plokštė su patikima galios izoliacija nuo išorinių trikdžių signalų optinio izoliacijos elementais.
• Variklis su dideliu pradiniu sukimo momentu ir maža inercija.
• Voverės narvelio indukcinis variklis su įterptu termostatu.
• Sukimo momento valdymas per drugelio spyruoklinę grupę ir ašinį kirmino judėjimą.
• Rankinis valdymas paspaudus jungiklio rankeną, automatiškai grįžtant į elektrinę veikimo būseną, kai variklis sukasi.

MTQ serijos ketvirtinio apsisukimo elektrinės pavaros

MORC Corporation sukurta ir pagaminta MTQ serijos elektrinė pavara pasižymi dideliu našumu, aukšta apsauga, mažu dydžiu, aukšta integracija, ilgu tarnavimo laiku ir stabiliu veikimu. Šios pavaros gali būti eksploatuojamos vietoje arba valdomos dideliu atstumu. Jos tinka 90° besisukantiems rutuliniams, droseliniams, priekinio stiklo vožtuvų skydeliams ir kitai įrangai, kuri gali patenkinti pramoninės automatikos valdymo vamzdyno poreikius.

MTQ serijos pavaros plačiai naudojamos elektros energijos, naftos, chemijos pramonės, metalurgijos, vandens valymo, popieriaus gamybos, laivų statybos, pastatų automatizavimo ir kitose pramonės šakose.

Techniniai parametrai (pvz., tipinei pavarai):

• Maitinimas: 230 V
• Energijos suvartojimas: 5 W
• Maksimalus sukimo momentas: 6 Nm
• 90° sukimosi kampas
• Atidarymo laikas: 120 s
• Apsaugos klasė: IP42
• Darbinės aplinkos temperatūra: nuo 0 iki +50 ºC
• Kabelis: 3 laidai × 0,75 mm2

MTQL serijos linijinės eigos elektrinės pavaros

Tiesioginės eigos elektrinė pavara (MTQL serija) yra išėjimo traukos pavaros vožtuvo strypo pavara, skirta tiesiai judėti. Ji tinkama vožtuvo strypui, skirtam tiesiai judėti, pavyzdžiui, vienos sėdynės vožtuvui, uždarymo vožtuvui ir stūmokliniam vožtuvui. MTQL tiesios elektrinės pavaros išėjimo traukos diapazonas yra nuo 1000 N iki 25000 N. MTQL serija skirstoma į tris tipus: bazinę, intelektualiąją ir itin intelektualią pagal skirtingas funkcines konfigūracijas. Šios pavaros pasižymi saugumo, stabilumo ir patikimumo charakteristikomis, gali patenkinti skirtingų sričių programas, o pritaikytos paslaugos gali atitikti įvairius vartotojų poreikius.

MTMS/MTMD serijos daugiapakopės elektrinės pavaros

Daugiapakopė elektrinė pavara yra pavara, kurios išėjimo kampas didesnis nei 360°. Ji tinka kelių apsisukimų ar linijinio judėjimo vožtuvams, tokiems kaip vartų vožtuvas, uždarymo vožtuvas, reguliavimo vožtuvas ir kiti panašūs vožtuvai. Ji taip pat gali bendradarbiauti su 90° sliekinio rato reduktoriumi, kad būtų galima valdyti kampinius vožtuvus, tokius kaip stulpelis, rutulinis vožtuvas, uždoris vožtuvas ir kiti panašūs vožtuvai.

MORC daugiapakopė elektrinė pavara yra padalinta į dvi serijas: MTMS ir MTMD pagal taikymo aplinką. MTMS serijos tiesioginis išėjimo sukimo momentas yra 35 N.m ~ 3000 N.m, išėjimo greitis yra 18 aps./min. ~ 192 aps./min.; MTMD serija gali tiesiogiai išvesti 50 N.m ~ 900 N.m sukimo momentą, išėjimo greitis yra nuo 18 aps./min. iki 144 aps./min. Šios dvi produktų serijos yra suskirstytos į tris tipus: pagrindinius, pažangiosios integracijos ir intelektualius tipus. MORC kelių sukimosi serijos elektrinė pavara pasižymi saugos, stabilumo ir patikimumo savybėmis, kurios gali atitikti pritaikymą įvairiose srityse, o pritaikytos paslaugos gali patenkinti įvairius vartotojų poreikius.

Pavarų suderinamumas ir katilo valdymas

Svarbu atkreipti dėmesį, kad pavaros gali būti tiek 230 V kintamosios srovės, tiek 24 V nuolatinės srovės. Todėl prieš perkant būtina patikrinti suderinamumą. Jeigu turėsite valdiklį, kuris valdo 230 V pavaras, ir pavara bus 24 V, jų kartu naudoti negalėsite.

Taip pat yra katilų valdiklių, kurie valdo kuro padavimą, ventiliatorių, cirkuliacinius siurblius ir trijų arba keturių krypčių vožtuvą. Pavyzdžiui, patalpose pasiekus nustatytą temperatūrą, pavara užsidaro (arba pavaros padėtis pasikeičia taip, kad mažiau karšto vandens paduodama į patalpų šildymo sistemą). Pavarai užsidarius, katile padidėja temperatūra, tuomet sumažinamas paduodamo kuro kiekis ir ventiliatoriaus apsukos. Temperatūrai patalpose sumažėjus, vožtuvas vėl atidaromas ir į patalpas paduodamas karštas vanduo.
