LED DRL (dienos žibintų) automatinio išjungimo valdymo rėlė 12V yra skirta visiems DRL 12V žibintams, kurių bendroji galia neviršija 3A (~40W). Pagrindinis tikslas - automatiškai atjungti DRL žibintus kai įjungiami gabaritiniai ar trumpieji šviesos režimai, užtikrinant saugumą ir apygardos stabilumą vairavimo metu.
Pagrindinės savybės ir darbo principas
Rėlė aktyvuojasi užvedus automobilio variklį, kai generatoriaus įkrovimas <13.5V, ir išsijungia kai įtampa viršija >13.5V arba kai įjungiamas šviesų rinkinys (gabaritinė arba trumpųjų šviesų). Taip pat 50% pritemsta įjungus šviesas, naudojant geltonuosius laidus automatiniam pritemimui kaip gabaritinius.
- Rėlė skirta automatiniam DRL žibintų atjungimui 100% kai įjungiamos gabaritinės ar trumposios šviesos.
- Rėlė laikoma į akumuliatorių 12V, ON <13.5V, OFF >13.5V.
- Rėlė tinka visiems DRL 12V žibintams, kurių bendra galia neviršija 3A.
- Rėlė pritaikyta būti jungiama tiesiai nuo akumuliatoriaus.
Laidų išdėstymas ir jungimo principai
- Baltas laidai - automatinio atjungimo (+), jungiamas prie gabaritinių ar trumpųjų šviesų pliuso (+).
- Du geltoni laidai - jungiama nuo kairės ir dešinės pusės posūkio žibinto pliusų (+).
- Mėlynas laidas - ACC DRL automatinio įjungimo impulsas (+), jungiamas nuo saugiklių bloko, bet kokio degimo metu pastovaus pliuso (+). Užvedus variklį žibintai automatiškai įsijungs.
Svarbios įspėjimai dėl saugumo ir kokybės
Dėmesio! Dienos žibintų negalima jungti be šios relės tiesiogiai nuo užvedimo spynelės ar saugiklių dėl didelių įtampos šuolių.
Dėmesio! Mėlynas - ACC DRL žibintų automatinio įjungimo impulsas (+), jungiamas nuo saugiklių bloko, bet kokio degimo metu pastovaus pliuso (+). Užvedus variklį žibintai automatiškai įsijungs.
Baltas - automatinio atjungimo (+), jungiamas prie gabaritinių ar trumpųjų šviesų pliuso (+).
Naudojimo scenarijai ir įtampų diapazonai
- LED DRL dienos žibintų įjungimas įprastai suaktyvinamas kai automobilis varomi ir įtampa <13.5V ar toliau.
- Automatinis išjungimas įvyksta kai įtampa >13.5V arba kai įjungiamos gabaritinės/trumpųjų šviesos.
- Geltoni laidai suteikia pritemimą, o galutinis tikslas - užtikrinti saugų DRL atjungimą esant įvairiems degimo režimams.
Video ir vizualiniai šaltiniai
Žemiau pateikiamas vaizdo įrašas, iliustruojantis kaip veikia automatinio išjungimo rėlė DRL sistemose.
2 Inputs, 1 Output: Converting 5-15v To 12v For Drl

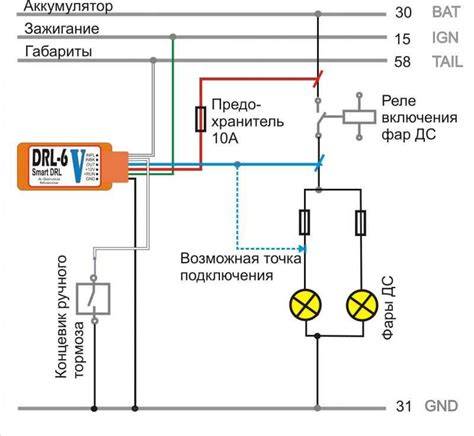

Taip pat rasite diagramą, kurioje aiškiai matyti laidų prijungimo schema ir jungimo seka.
Techniniai duomenys ir taikymo ribos
| Specifikacija | Reikšmė |
|---|---|
| Darbinė įtampa | 12V DC |
| Maksimalinė bendra DRL galia | ≤ 3A (~40W) |
| ON | <13.5V |
| OFF | >13.5V |
| Automatinis įjungimas | Kai variklis įjungtas ir generatoriaus įtampa <13.5V |
| Automatinis išjungimas | Kai įtampa >13.5V arba įjungti šviesos režimai |
Privalumai diegiant šią relę
- Saugus DRL naudojimas be įtampos šuolių nuo užvedimo spynelės ar saugiklių
- Automatinis DRL atjungimas kai įjungiamos gabaritinės ar trumpųjų šviesų
- Galimybė tiesiogiai sujungti nuo akumuliatoriaus be papildomų papildomų šaltinių
- Apsauga nuo ilgesnių įtampų šuolių vairavimo metu
