Volkswagen Golf 4, priklausantis kompaktinės klasės automobiliams, buvo gaminamas nuo 1997 iki 2004 metų. Šis modelis buvo siūlomas su įvairiais kėbulo tipais: hečbeku, universalu ir kabrioletu. Šiame leidinyje pateiksime išsamų aprašymą apie saugiklių blokų ir relių schemas, naudojamas VW Golf 4 automobiliuose, taip pat pateiksime instrukcijas, kaip atlikti saugiklių keitimą. Atkreipkite dėmesį, kad pateikta medžiaga gali šiek tiek skirtis nuo jūsų automobilio konfigūracijos, todėl visada rekomenduojama patikrinti tikslią paskirtį pagal aprašymą ant apsauginio dangtelio.
Pagrindinė rėlių paskirtis automobiliuose yra valdyti elektros grandinių įjungimą, išjungimą ir srovės tiekimą. Dažniausiai rėlės yra montuojamos specialiuose valdymo blokuose arba prie įrenginio, kuriam jos skirtos. Saugiklių dėžė, esanti automobilyje, yra skirta apsaugoti elektros sistemą nuo per didelių įtampos šuolių ir trumpojo jungimo, taip apsaugodama brangesnius komponentus nuo sugadinimo.
Saugiklių ir rėlių vaidmuo VW Golf 4
Saugikliai yra esminė elektros sistemos dalis, užtikrinanti apsaugą nuo perkrovų ir trumpųjų jungimų. Jie veikia kaip silpniausia grandis grandinėje: perdegdami, jie nutraukia srovės tiekimą, kai srovė viršija leistiną ribą. Tai ne tik apsaugo brangesnius komponentus nuo sugadinimo, bet ir gali užkirsti kelią gaisrui.
Saugikliai yra rūšiuojami pagal praleidžiamą srovės stiprumą ir žymimi amperais (A), svyruojančiais nuo 5 iki 120A. Sugedus tam tikram elektros įtaisui, rekomenduojama tikrinti VW Golf 4 saugiklius ir rėles, nes šios dalys, sugeddamos, apsaugo nuo didesnių elektros sistemos gedimų.
Tinkamai veikianti rėlių ir saugiklių sistema užtikrina visų elektros prietaisų funkcionavimą. Tinkamai prižiūrimi ir reguliariai tikrinami saugikliai ir rėlės tarnaus ilgai ir efektyviai.
Saugiklių dėžučių vieta VW Golf 4
VW Golf 4 turi dvi pagrindines saugiklių dėžutes:
- Salono saugiklių dėžutė: Ši dėžutė yra po prietaisų skydeliu, vairuotojo pusėje. Norint prie jos prieiti, reikia atidaryti nedidelį dangtelį.
- Variklio skyriaus saugiklių dėžutė: Ši dėžutė yra variklio skyriuje, dažniausiai šalia akumuliatoriaus.
Šiame straipsnyje daugiausia dėmesio skirsime salono saugiklių dėžutei, nes joje yra saugikliai, atsakingi už daugelį dažniausiai pasitaikančių problemų.
Salono saugiklių dėžutės schema ir aprašymas

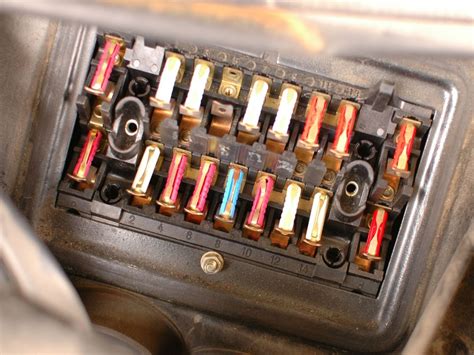

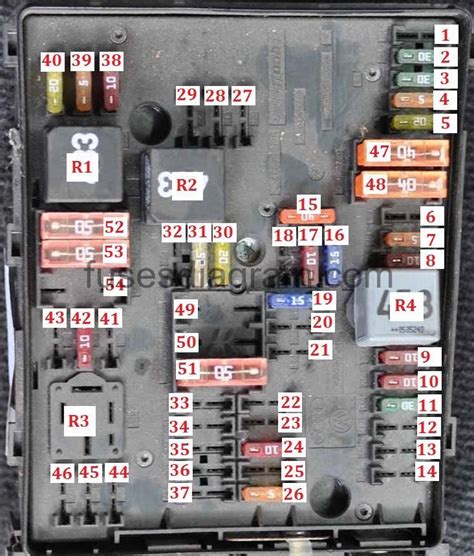

Saugiklių dėžutės dangtelis paprastai turi schemą, nurodančią, kuris saugiklis apsaugo kurią grandinę. Tačiau schema gali skirtis priklausomai nuo automobilio modelio ir pagaminimo metų. Žemiau pateikiama tipinė VW Golf 4 salono saugiklių dėžutės schema su aprašymais.
Svarbu: Šis aprašymas yra bendro pobūdžio ir gali šiek tiek skirtis priklausomai nuo konkretaus VW Golf 4 modelio. Visada patikrinkite savo automobilio saugiklių dėžutės dangtelį, kad gautumėte tikslią schemą.
| Saugiklio Nr. | Srovė (A) | Apsaugota grandinė |
|---|---|---|
| 1 | 10 | Langų apiplovimo purkštukų šildytuvai |
| 2 | 10 | Posūkių rodikliai |
| 3 | 5 | Pirštinių dėžutės apšvietimas |
| 4 | 5 | Valstybinio numerio apšvietimas |
| 5 | 7.5 | Komforto sistema, pastovaus greičio palaikymo sistema (GRA), automatinis oro kondicionierius (Climatronic), šildytuvo modulis vairuotojo ir keleivio sėdynės |
| 6 | 15 | Stabdžių žibintai |
| 7 | 10 | Atbulinės eigos žibintai |
| 8 | 10 | Vidaus apšvietimas |
| 9 | 15 | Cigarečių pridegiklis |
| 10 | 10 | Radijas |
| 11 | 10 | Variklio valdymo blokas (ECU) |
| 12 | 15 | Valytuvai |
| 13 | 10 | Šildomi veidrodėliai |
| 14 | 15 | Priekiniai rūko žibintai |
| 15 | 10 | Galiniai rūko žibintai |
| 16 | 10 | Aukšto tono signalas |
| 17 | 10 | Žemo tono signalas |
| 18 | 10 | Šviesų aukščio reguliavimas |
| 19 | 7.5 | ABS (Antiblokuojanti stabdžių sistema) |
| 20 | 5 | Oro pagalvės |
| 21 | 15 | Kuro siurblys |
| 22 | 10 | Įpurškimo sistema |
| 23 | 15 | Centrinis užraktas |
| 24 | 25 | Langų kėlikliai |
| 25 | 30 | Šildomas galinis stiklas |
| 26 | 10 | Priekiniai žibintai (dešinė pusė) |
| 27 | 10 | Priekiniai žibintai (kairė pusė) |
| 28 | 15 | Tolimosios šviesos (dešinė pusė) |
| 29 | 15 | Tolimosios šviesos (kairė pusė) |
| 30 | 10 | Pozicinės šviesos (dešinė pusė) |
| 31 | 10 | Pozicinės šviesos (kairė pusė) |
| 32 | 15 | Ventiliatorius |
| 33 | 25 | Automatinė pavarų dėžė |
| 34 | 15 | Sėdynių šildymas |
| 35 | 20 | Stoglangis |
| 36 | 5 | Skydelis |
| 37 | 10 | Navigacija |
| 38 | 10 | Telefono modulis |
| 39 | 15 | Centrinis užraktas |
| 40 | 10 | Galinis valytuvas |
| 41 | 10 | Garso stiprintuvas |
| 42 | 5 | ECU |
| 43 | 5 | Klimato kontrolės sistema |
| 44 | 10 | Degimo ritės |
Be to, kai kurios rėlės, pavyzdžiui, garso signalo rėlė (Nr. 53), tarpinės relės kontaktas X (Nr. 100), kuro siurblio rėlė, antrinio oro siurblio arba uždegimo žvakių rėlės, gali būti montuojamos atskirai. Posūkių signalo ir pavojaus rėlės dažniausiai yra įmontuotos pačiame avarinio įspėjimo jungiklyje.
Kaip pakeisti saugiklį VW Golf 4
Saugiklio keitimas yra gana paprastas procesas, kurį galite atlikti savarankiškai. Štai žingsniai, kaip tai padaryti:
- Išjunkite degimą: Prieš pradėdami keisti saugiklį, įsitikinkite, kad automobilis yra visiškai išjungtas.
- Suraskite saugiklių dėžutę: Raskite salono arba variklio skyriaus saugiklių dėžutę, priklausomai nuo to, kurioje grandinėje yra problema.
- Atidarykite saugiklių dėžutę: Atidarykite saugiklių dėžutės dangtelį.
- Nustatykite perdegusį saugiklį: Vizualiai patikrinkite saugiklius. Perdegęs saugiklis paprastai turi nutrūkusį metalinį siūlą viduje. Galite naudoti specialų saugiklių testerį, kad patikrintumėte, ar saugiklis veikia.
- Išimkite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį (paprastai būna saugiklių dėžutėje) arba mažas replės, kad atsargiai išimtumėte perdegusį saugiklį.
- Įdėkite naują saugiklį: Įdėkite naują saugiklį, kuris atitinka tą patį amperą (A), kaip ir perdegęs saugiklis.
- Patikrinkite grandinę: Įjunkite degimą ir patikrinkite, ar grandinė veikia tinkamai.
- Uždarykite saugiklių dėžutę: Uždarykite saugiklių dėžutės dangtelį.
Svarbu: Niekada nenaudokite didesnio amperų saugiklio nei nurodyta gamintojo. Tai gali sukelti elektros perkrovą, sugadinti sistemą ir netgi sukelti gaisrą.
Dažniausios problemos ir jų sprendimai
Štai keletas dažniausiai pasitaikančių problemų, susijusių su VW Golf 4 saugikliais, ir jų galimi sprendimai:
- Cigarečių pridegiklis neveikia: Patikrinkite saugiklį Nr. 9 (dažniausiai 15A).
- Radijas neveikia: Patikrinkite saugiklį Nr. 10 (dažniausiai 10A).
- Valytuvai neveikia: Patikrinkite saugiklį Nr. 12 (dažniausiai 15A).
- Kuro siurblys neveikia: Patikrinkite saugiklį Nr. 21 (dažniausiai 15A).
- Langų kėlikliai neveikia: Patikrinkite saugiklį Nr. 24 (dažniausiai 25A).
Jei pakeitėte saugiklį, o jis vėl perdega, tai gali reikšti, kad grandinėje yra rimtesnė problema, pavyzdžiui, trumpasis jungimas. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą automobilių elektriką.
Alternatyvios saugiklių dėžučių schemos
Kai kurie VW Golf 4 modeliai gali turėti šiek tiek skirtingas saugiklių dėžutės schemas. Tai ypač gali būti aktualu ankstyviesiems modeliams (1997-1999 m.), taip pat automobiliams su skirtinga komplektacija (pavyzdžiui, papildoma įranga, tokia kaip sėdynių šildymas ar stoglangis). Visada patikrinkite savo automobilio saugiklių dėžutės dangtelį, kad gautumėte tikslią ir jūsų modeliui tinkamą schemą.
Kaip nustatyti trumpąjį jungimą
Jei saugiklis nuolat perdega, tai gali reikšti, kad grandinėje yra trumpasis jungimas. Trumpasis jungimas atsiranda, kai elektros srovė apeina normalų grandinės kelią ir teka tiesiai į žemę. Tai gali būti sukelta pažeistų laidų ar sugedusių komponentų.
Trumpojo jungimo nustatymas gali būti sudėtingas procesas. Paprastai tai apima grandinės komponentų atjungimą po vieną, siekiant nustatyti, kuris komponentas sukelia problemą. Jei nesate tikri, kaip atlikti šią diagnostiką, rekomenduojama kreiptis į kvalifikuotą automobilių elektriką.
Saugiklių tipai VW Golf 4
VW Golf 4 naudoja įvairių tipų saugiklius, įskaitant:
- ATO/ATC saugikliai: Tai yra labiausiai paplitęs saugiklių tipas, naudojamas automobiliuose. Jie yra spalvoti, kad būtų lengva atpažinti jų amperą.
- Mini saugikliai: Tai yra mažesnė ATO/ATC saugiklių versija, naudojama kai kuriose vietose.
Prieš keisdami saugiklį, įsitikinkite, kad naudojate tinkamą tipą ir amperą, nurodytą jūsų automobilyje.
Saugos patarimai
Dirbant su automobilio elektros sistema, ypač keičiant saugiklius, svarbu laikytis saugos patarimų:
- Atjunkite akumuliatorių: Prieš pradėdami dirbti su elektros sistema, visada atjunkite neigiamą akumuliatoriaus gnybtą, kad išvengtumėte trumpojo jungimo ir elektros smūgio.
- Naudokite tinkamus įrankius: Naudokite izoliuotus įrankius, kad sumažintumėte elektros smūgio riziką.
- Būkite atsargūs: Dirbkite atsargiai ir venkite liesti atvirus laidus ar elektros komponentus, kai sistema yra po įtampa.
