Automobilio saugiklių bloko ir elektros įrangos pajungimas

Automobilio elektros sistemos sudėtingumas nuolat auga. Vidutiniame 2020 m. gamybos automobilyje yra apie 1,5-2,5 km laidų ir 80-120 elektroninių valdymo blokų. Todėl norint saugiai integruoti papildomą elektros įrangą, tokią kaip LED žibintai, galingesni garso sistemų komponentai, navigacija ar elektriniai vitlai, labai svarbu tinkamai pajungti laidus prie automobilio saugiklių bloko.

Saugiklių bloko paskirtis ir tipai

Saugiklių paskirtis - saugoti elektros prietaisus nuo perkrovų ir trumpojo jungimo. Pernelyg padidėjus apkrovai, sudega metalinis saugiklio takelis, taip nutraukdamas elektros tiekimą ir apsaugodamas atitinkamą automobilio mazgą. Sudegęs saugiklis neretai kaltas dėl iš pirmo žvilgsnio kur kas didesnių elektros sistemos gedimų.

Saugiklių bloko vieta ir sandara

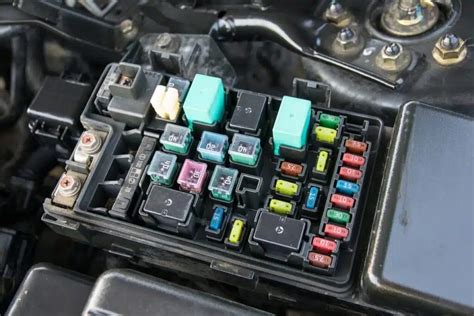

Saugikliai yra specialioje dėžėje, esančioje variklio skyriuje, ties variklio skyriaus pertvara, dešiniau nuo stabdžių stiprintuvo (žiūrint prieš važiavimo kryptį). Atidarę saugiklių dėžę, rasite dviem eilėmis išdėstytus saugiklius, panašius į vaistines piliules. Saugiklių lizdai skaičiuojami nuo variklio pusės į išorę: viršutinėje eilėje nelyginiai numeriai 1, 3, 5 ir t.t. iki 13, apatinėje eilėje lyginiai numeriai 2, 4, 6 ir t.t. iki 14.

Saugiklių tipai ir jų parinkimas

Geriausi saugikliai yra tie, kurių takeliai gaminami iš žalvario, nes jie nesukelia elektrocheminės korozijos tarp lizdo ir takelio. Naudojant saugiklius su aliumininiais takeliais, juos reikėtų tikrinti dažniau. Saugikliai neturi būti taisyti arba „sudegę“ (su nutrūkusiu metaliniu takeliu).

Kiekvienas saugiklis turi konkrečią paskirtį. Kiekviename lizde naudokite tinkamą saugiklį, kitaip rizikuojate sugadinti Jūsų automobilio elektros įrangą ar net sukelti gaisrą. Koks saugiklis naudotinas vienai ar kitai grandinei apsaugoti, rasite sąraše, kuris tvirtinamas vidinėje saugiklių dėžės pusėje.

Populiariausi saugiklių tipai papildomiems blokams:

• Peilinis (Blade) tipas: naudojamas 68% atvejų - kompaktiškas, lengvai keičiamas, tinka iki 40A.
• MAXI Blade: (15% atvejų) skirtas didesnei srovei iki 80A.
• ANL saugikliai: (12% atvejų) skirti labai didelėms srovėms 80-500A, idealūs pagrindiniams maitinimo laidams.
• Stikliniai: (5% atvejų) riboti iki 30A ir jautrūs vibracijoms.

Saugiklių patikra ir keitimas

Saugiklių ištraukimui naudokite nedidelį plastikinį elektriko pincetą. Vizualiai patikrinkite kiekvieną saugiklį, ieškokite metalinio takelio nudegimų ir įtrūkimų, sutrupėjusio plastikinio korpuso, oksidacijos arba kitų požymių, galinčių sukelti sutrikimus. Visi abejotinos būklės saugikliai turėtų būti pakeisti. Prieš pakeisdami sudegusį saugiklį, nustatykite gedimo priežastį ir ją pašalinkite. Pakeitę saugiklius, uždenkite ir prisukite dangtelį.

Papildomo saugiklių bloko įrengimas automobilyje

Papildomas saugiklių blokas automobilyje reikalingas saugiai integruoti papildomą elektros įrangą. Gamyklinis saugiklių blokas projektuojamas pagal originalių komponentų poreikius, todėl papildomiems elektros prietaisams dažnai nėra laisvų išėjimų arba jie nėra pritaikyti didesnės galios įrenginiams. Papildomo saugiklių bloko įrengimas atskiria naujai montuojamą įrangą nuo gamyklinės elektros instaliacijos, taip sumažindamas riziką pažeisti originalius automobilių komponentus. Tai taip pat sumažina gaisro riziką 95%.

Planavimo etapas

Efektyvus planavimas yra kertinis sėkmingo papildomo saugiklių bloko įrengimo elementas. Tyrimai rodo, kad 67% elektros instaliacijos problemų kyla dėl nepakankamo planavimo etapo.

1. Įrenginių sąrašo sudarymas: Pradėkite nuo išsamaus sąrašo visų elektros įrenginių, kuriuos planuojate prijungti prie papildomo saugiklių bloko. Kiekvienam įrenginiui nurodykite jo nominalią galią vatais (W) arba srovę amperais (A). Apskaičiuokite srovę amperais pagal formulę: I(A) = P(W) / U(V), kur U yra 12V. Pavyzdžiui, 100W LED žibintams reikia 8,3A, 300W inverteriui - 25A. Sudėkite visų įrenginių srovę ir pridėkite 20-30% atsargą. Svarbu pastebėti, kad rekomenduojami saugikliai turėtų būti parenkami su 20-30% atsarga nuo apskaičiuotos nominalios srovės.
2. Montavimo vietos parinkimas: Svarbu numatyti montavimo vietą, kuri būtų lengvai pasiekiama aptarnavimui, tačiau apsaugota nuo drėgmės ir mechaninių pažeidimų. Populiariausios vietos papildomam saugiklių blokui yra variklio skyriuje (32%), po prietaisų skydeliu (28%) ir bagažinėje (24%). Montuojant saugiklių bloką variklio skyriuje, pasirinkite vietą tame pačiame automobilio šone, kuriame yra akumuliatorius. Tai leis sumažinti pagrindinio maitinimo laido ilgį ir sumažins įtampos kritimą. Profesionalai rekomenduoja variklio skyrių kaip optimaliausią variantą 65% atvejų dėl trumpesnių maitinimo laidų. Saugiklių blokas turi turėti bent IP54 apsaugos klasę nuo drėgmės ir vandens, ypač montuojant variklio skyriuje. Jei montuojate ypač drėgnoje aplinkoje ar off-road automobiliuose, rekomenduojama IP65 ar aukštesnė klasė.

Laidų ir saugiklių parinkimas

Teisingas laidų storio ir saugiklių parinkimas yra kritiškai svarbus elektros instaliacijos saugumui. Tyrimai rodo, kad 62% elektros sistemos gedimų kyla dėl netinkamo laidų storio parinkimo. Be to, 72% DIY instaliuotojų pasirenka mažesnio skerspjūvio laidus nei rekomenduojama, bandydami sutaupyti.

1. Laidų skerspjūvis: Laidų skerspjūvis paprastai matuojamas kvadratiniais milimetrais (mm²) arba AWG (American Wire Gauge) sistemos vienetais. Laidų skerspjūvis priklauso nuo srovės apkrovos: 0-5A reikia 0,75-1,0 mm², 10-20A - 2,5-4,0 mm², 30-40A - 6,0-10,0 mm², o 60-100A sistemoms būtinas 16,0-25,0 mm² laidas.
2. Įtampos kritimas: Įtampos kritimas yra vienas pagrindinių faktorių, kodėl elektriniai įrenginiai veikia nepilnu pajėgumu. Kai srovė teka per laidą, dalis įtampos "prarandama" dėl laido varžos. Automobilio elektros sistemoje rekomenduojama, kad įtampos kritimas neviršytų 3% (apie 0,36V 12V sistemoje). Dvigubai platesnis laidas gali sumažinti įtampos kritimą perpus. Tinkamo storio laidų parinkimas gali sumažinti įtampos kritimą iki 85%, užtikrinant optimalų įrenginių veikimą.
3. Saugikliai: Saugikliai parenkami pagal apsaugomo laido skerspjūvį ir įrenginio srovės poreikį. Profesionalai rekomenduoja saugiklių nominalą parinkti 20-30% didesnį už nominalią darbo srovę, bet mažesnį už maksimalią laido apkrovą. Automobilių gamintojų duomenimis, 47% elektros sistemų gedimų būtų galima išvengti, jei būtų naudojami tinkamo dydžio saugikliai ir laidai.
4. Pagrindinis maitinimo laidas: Prie akumuliatoriaus jungiami laidai privalo turėti papildomą saugiklį pačiame prijungimo taške (ne toliau kaip 20-30 cm nuo akumuliatoriaus gnybto). Pagrindinis maitinimo laidas turi būti kuo trumpesnis - idealiai 1-2 metrai. Statistika rodo, kad 38% gaisrų dėl elektros instaliacijos prasideda nuo neapsaugoto tiesioginio prijungimo.

Praktinis papildomo saugiklių bloko montavimas

Praktiniam montavimui rekomenduojama skirti pakankamai laiko - profesionalams vidutiniškai papildomo saugiklių bloko įrengimas užtrunka 2-4 valandas, o DIY entuziastams tai gali užtrukti 4-8 valandas. Apklausos rodo, kad 83% DIY montuotojų neįvertina laiko, reikalingo kokybiškai instaliacijai.

Būtini įrankiai ir atsargumo priemonės

Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina pasirūpinti saugumu ir tinkamais įrankiais. Tai padės išvengti galimų elektros smūgių, automobilio elektros sistemos pažeidimų ir užtikrins kokybišką rezultatą.

• Atsuktuvai: Reikės įvairių dydžių ir tipų atsuktuvų (plokščio ir kryžminio) tinkamų automobilio varžtams.
• Laidų nuėmiklis/replės: Šis įrankis skirtas nuimti izoliaciją nuo laidų, nepažeidžiant paties laido.
• Laidų sujungimo įrankiai: Gali prireikti replių, skirtų suspausti laidų jungtis, arba lituoklio ir alavo, jei pasirinksite litavimo būdą.
• Izoliacinė juosta: Būtina laidų izoliavimui po sujungimo. Geriausia naudoti specialią automobilinę izoliacinę juostą, kuri atsparesnė temperatūros pokyčiams.
• Multimetras (testeris): Naudingas įrankis patikrinti, ar laiduose yra įtampa ir nustatyti teisingą poliškumą.

Saugos priemonės:

Prieš pradedant darbus, atjunkite neigiamą akumuliatoriaus gnybtą. Tai padės išvengti trumpojo jungimo ir elektros smūgio. Dirbkite gerai apšviestoje vietoje. Būkite atsargūs, nepažeiskite automobilio laidų.

Montavimo žingsniai

1. Akumuliatoriaus atjungimas: Pirmiausia, atjunkite neigiamą (-) akumuliatoriaus gnybtą. Raskite akumuliatorių (dažniausiai po kapotu arba bagažinėje) ir atsukite neigiamo gnybto veržlę. Atsargiai nuimkite gnybtą ir atitraukite jį nuo akumuliatoriaus. Įsitikinkite, kad gnybtas neliestų akumuliatoriaus, kad neatsirastų trumpasis jungimas.
2. Maitinimo jungtis: Saugiai nutieskite teigiamą laidą nuo akumuliatoriaus iki saugiklių dėžutės, kad užtikrintumėte stabilų maitinimo šaltinį.
3. Saugiklių bloko tvirtinimas: Saugiai pritvirtinkite papildomą saugiklių bloką pasirinktoje vietoje.
4. Laidų nustatymas: Pirmas žingsnis yra nustatyti laidus, kuriuos reikia prijungti. Įsigytas laidų rinkinys turi būti pateiktas su laidų schema arba instrukcijų vadovu, kuriame nurodytas kiekvieno laido spalvų kodavimas.
5. Grandinių laidų tiesimas: Nutieskite grandinių laidus nuo saugiklių bloko iki įrenginių. Tinkamų jungčių ir antgalių parinkimas yra esminis.
6. Laidų sujungimas ir izoliavimas: Nuimkite kiekvieno laido galus vielos nuėmikliais ir susukite juos. Kai laidai bus susukti, naudokite suspaudimo įrankius, kad pritvirtintumėte jungtis prie kiekvienos jungties. Užspaudimas užtikrina patikimą jungtį ir apsaugo nuo jos atsilaisvinimo. Sujungę visus laidus, kiekvieną jungtį apvyniokite elektros juosta ir apsaugokite nuo kontakto su kitais laidais. Šis žingsnis užtikrina saugų ir izoliuotą ryšį. Naudokite apsauginius vamzdelius visai laidų ilgiui, termo susitraukiančius vamzdelius kontaktų vietoms ir izoliacinę juostą papildomai apsaugai. Laidai turi būti tvirtinami kas 20-30 cm specialiais dirželiais, kad būtų apsaugoti nuo trinties ir vibracijų. Tvarkingai klostykite laidus, vengdami aštrių kampų ir karštų zonų (išmetimo sistema, radiatorius).
7. Sistemos testavimas: Prieš surenkant bet kokius pašalintus komponentus, patikrinkite jungtis, kad įsitikintumėte, jog jos veikia tinkamai. Patikrinkite, ar įrenginiai veikia.
8. Surinkimas ir sutvarkymas: Patikrinę visas jungtis ir jos tinkamai veikia, surinkite visus pašalintus komponentus atvirkštine tvarka.

Klaidos ir patarimai montuojant

Dažniausiai pasitaikančios klaidos ir kaip jų išvengti:

• Netinkamas laidų pajungimas: Tai dažniausia klaida. Visada atidžiai perskaitykite instrukcijas ir įsitikinkite, kad laidai jungiami teisingai. Naudokite multimetrą, kad patikrintumėte laidų poliškumą.
• Nepakankama izoliacija: Prasta laidų izoliacija gali sukelti trumpąjį jungimą. Visada naudokite izoliacinę juostą arba specialias laidų jungtis, kad užtikrintumėte gerą izoliaciją.
• Blogas įžeminimas: Prastas įžeminimas gali sukelti signalizacijos veikimo sutrikimus. Įsitikinkite, kad įžeminimo laidas yra patikimai prijungtas prie automobilio kėbulo.
• Netinkama valdymo bloko vieta: Valdymo blokas turi būti montuojamas sausoje ir sunkiai pasiekiamoje vietoje. Venkite vietų, kurios yra veikiamos vibracijos ar karščio.
• Gamintojo instrukcijų ignoravimas: Visada vadovaukitės gamintojo instrukcijomis, kad išvengtumėte klaidų.

Patarimai montuojant automobilio magnetolą:

Automobilio magnetolos prijungimas gali atrodyti sudėtingas procesas, tačiau su tinkama informacija ir įrankiais, tai gali būti atlikta savarankiškai.

Laidų identifikavimas:

Svarbu identifikuoti visus laidus, kad teisingai prijungtumėte naują magnetolą. Paprastai, automobiliuose naudojamos standartinės laidų spalvos, bet visada geriau patikrinti automobilio elektros schemą arba naudoti multimetrą.

Pagrindiniai laidai yra:

• Maitinimo laidas (paprastai raudonas arba geltonas): Šis laidas tiekia maitinimą magnetolai.
• Įžeminimo laidas (paprastai juodas): Šis laidas jungiasi prie automobilio kėbulo ir užtikrina įžeminimą.
• Įjungimo laidas (paprastai oranžinis arba mėlynas): Šis laidas įjungia magnetolą, kai įjungiamas degimas.
• Garsiakalbių laidai (įvairių spalvų): Šie laidai jungiasi prie garsiakalbių. Kiekvienas garsiakalbis turi du laidus - teigiamą (+) ir neigiamą (-).
• Antenos laidas: Šis laidas jungiasi prie automobilio antenos.

Laidų spalvų reikšmės:

Sukeitus juos vietomis, gali kilti problemų. Taigi, reikia padaryti taip, kad magas gautų iš vieno nuolatinį maitinimą, o iš kito tik tuomet, kai raktelis pasuktas.

Patarimai montuojant automobilio signalizaciją:

Automobilio signalizacija yra svarbi saugumo priemonė, padedanti apsaugoti transporto priemonę nuo vagystės ir įsilaužimo. Nors profesionalus montavimas yra rekomenduojamas, kai kuriais atvejais, turint pakankamai žinių ir įgūdžių, signalizaciją galima įsirengti ir savarankiškai.

1. Signalizacijos bloko montavimas: Raskite tinkamą vietą signalizacijos blokui, kur jis būtų apsaugotas nuo drėgmės ir lengvai pasiekiamas. Dažniausiai signalizacijos blokas montuojamas po prietaisų skydeliu arba centrinėje konsolėje.
2. Maitinimo laidų pajungimas: Prijunkite signalizacijos maitinimo laidus prie automobilio akumuliatoriaus. Būtinai naudokite saugiklį, kad apsaugotumėte sistemą nuo perkrovos. Raudonas laidas jungiamas prie teigiamo akumuliatoriaus gnybto (per saugiklį!), o juodas laidas - prie automobilio kėbulo (įžeminimas).
3. Durų jutiklių pajungimas: Prijunkite durų jutiklių laidus prie atitinkamų automobilio laidų, kurie signalizuoja apie durų atidarymą. Dažniausiai durų jutikliai jungiami prie automobilio salono apšvietimo sistemos.
4. Garso signalo pajungimas: Prijunkite signalizacijos garso signalą prie automobilio garso signalo sistemos arba įdiekite atskirą sireną. Sireną montuokite sunkiai pasiekiamoje vietoje, kur ji būtų gerai girdima. Dažniausiai sirena turi du laidus: vienas jungiamas prie valdymo bloko, kitas - prie įžeminimo.
5. Variklio blokavimo pajungimas: Prijunkite variklio blokavimo laidus prie automobilio degimo sistemos arba kuro siurblio, kad vagystės atveju būtų galima nuotoliniu būdu užblokuoti variklį. Jei signalizacija turi imobilizatoriaus funkciją, pajunkite jį pagal instrukcijas. Protingiausia būtų blokuoti starterį.
6. Posūkio signalų pajungimas: Pajunkite signalizacijos laidus prie automobilio posūkio signalų laidų. Tai leis signalizacijai įjungti posūkio signalus, kai suveikia aliarmas.

Dažniausiai pasitaikančios problemos ir jų sprendimai montuojant magnetolą:

• Magnetola neįsijungia: Patikrinkite maitinimo laidus, įžeminimo laidą ir saugiklius.
• Nėra garso: Patikrinkite garsiakalbių laidus ir įsitikinkite, kad jie prijungti teisingai. Taip pat patikrinkite magnetolos garso nustatymus.
• Radijas neveikia: Patikrinkite antenos laidą.
• Magnetola išsijungia: Patikrinkite maitinimo laidus ir įžeminimo laidą. Gali būti, kad magnetolai trūksta maitinimo.
