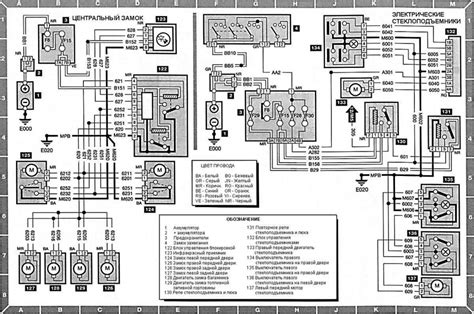

Iškilus problemai su Peugeot 807 starteriu, kai pasukus raktelį girdimi tik relės spragtelėjimai, bet starteris nesisuka, tai gali reikšti starterio relės, saugiklių arba paties BSM (Bendra valdymo sistema) bloko problemą. Vieno iš sprendimo būdų metu, nuėmus geltoną jungtį BSM bloke ir sujungus antrą laidą iš viršaus su pliusu, starteris pradeda suktis ir užveda variklį. Tai gali reikšti, kad problema yra pačiame BSM bloke, kurio keitimas gali būti brangus. Taip pat, gali būti, kad triksta kuris nors saugiklis, ir yra svarbu išsiaiškinti, kuris už ką atsakingas.
Saugiklių ir relių blokų išdėstymas Peugeot 807 (2002-2014 m.)
Peugeot 807 automobiliuose, pagamintuose nuo 2002 iki 2014 metų, saugiklių ir relių blokai yra išdėstyti keliose vietose:
- Vienas montavimo blokas yra už pirštinių dėtuvės prietaisų skydelyje. Norint jį pasiekti, reikia išimti pirštinių dėtuvę.
- Dešinėje pusėje, nišoje su akumuliatoriumi, taip pat yra saugiklių blokas.
Saugiklių bloko aprašymas (variantas 1)
Šis aprašymas detaliai nurodo saugiklių paskirtį, esančią už pirštinių dėtuvės:
- 10 A - Galinis priešrūkinis žibintas.
- 15 A - Galinio stiklo valytuvas.
- 15 A - Borto sistemų maitinimas per intelektualųjį perjungimo bloką.
- 10 A - Kairysis stabdžių žibintas.
- 20 A - Vietinio apšvietimo žibintas, cigarečių pridegiklis, apatinės pirštinių dėtuvės apšvietimas, automatiškai tamsėjantis vidinis galinio vaizdo veidrodėlis.
- 30 A - Priekinių langų pakėlimo mygtukai, priekinis ventiliacijos liukas.
- 20 A - Diagnostikos jungtis, priekabos elektros lizdas.
- 15 A - Apsaugos signalizacija, telematika, automagnetola, daugiafunkciniai ekranai, po vairo esantys jungikliai, kietųjų dalelių filtro blokas.
- 10 A - Dešinės pusės gabaritiniai žibintai, automobilio numerio ženklo apšvietimo žibintas, klimato kontrolės bloko pulto apšvietimas, saloniniai šviestuvai.
- 30 A - Centrinis užraktas, superužrakinimo pavara.
- 30 A - Galinių langų pakėlimo mechanizmai.
- 5 A - Oro pagalvių sistemos maitinimas per intelektualųjį perjungimo bloką.
- 15 A - Dešinysis stabdžių žibintas, papildomas stabdžių žibintas, priekabos stabdžių žibintas.
- 10 A - Diagnostikos jungtis, stabdžių ir sankabos pedalų padėties jutikliai.
- 40 A - PARC šuntas.
- 10 A - Automagnetolos maitinimas per intelektualųjį perjungimo bloką.
- 10 A - Kairės pusės gabaritiniai žibintai, priekabos gabaritiniai žibintai.
- 15 A - Apsaugos signalizacijos sirena, automatinės pavarų dėžės elektroninis blokas.
- 15 A - Parkavimo sistemos maitinimas per intelektualųjį perjungimo bloką.
- 40 A - Galinio stiklo elektrinis šildytuvas.
Saugiklių bloko aprašymas (variantas 2)
Tai yra alternatyvus saugiklių išdėstymo ir paskirties sąrašas, skirtas Peugeot 807 modeliams:
- F1 10 A - Automagnetola (maitinimas).
- F2 5 A - + po uždegimo spynos - greičio jutiklis - centrinis salono apsaugos blokas - prietaisų skydelio signalizatoriai.
- F3 15 A - Stabdžių žibintas - kruizo kontrolė.
- F4 10 A - Dešinysis galinis žibintas - kairysis priekinis gabaritinis žibintas - žibintų reguliavimas.
- F5 10 A - Oro kondicionierius - priekiniai langų pakėlimo mechanizmai - klimato kontrolės ventiliatorius - slėgio jutiklis (presostatas).
- F6 15 A - Galinis šildomas stiklas ir šildomos sėdynės.
- F7 20 A - Garso signalas.
- F8 - ŠUNTAS.
- F9 5 A - Žibintų plovikliai - dešinysis priekinis gabaritinis žibintas - numerio ženklo apšvietimas - kairysis galinis žibintas.
- F10 30 A - Nenaudojamas.
- F11 30 A - Nenaudojamas.
- F12 10 A - ABS kompiuteris - atbulinės eigos žibintai - diagnostikos jungtis - automatinė pavarų dėžė.
- F13 30 A - Nenaudojamas.
- F14 5 A - Centrinis salono apsaugos blokas.
- F15 30 A - Centrinis salono apsaugos blokas - centrinis elektrinis užraktas - saloniniai šviestuvai.
- F16 20 A - Cigarečių pridegiklis - nuolatinis (+) nuo akumuliatoriaus.
- F17 15 A - Aušinimo skysčio temperatūros reguliavimo blokas - variklio aušinimo ventiliatorių grupė.
- F18 10 A - Priešrūkinis žibintas.
- F19 10 A - Prietaisų skydelio apšvietimas - automagnetola - gabaritiniai žibintai.
- F20 30 A - Oro kondicionierius - klimato kontrolės ventiliatorius.
- F21 20 A - Šildomos sėdynės.
- F22 20 A - + Papildomų elektros vartotojų maitinimas - nenaudojamas.
- F23 - ŠUNTAS F14 - F15 - F25 - F27.
- F24 30 A - Langų ploviklis - priekinis stiklo valytuvas.
- F25 10 A - Oro kondicionierius - saloninis šviestuvas - automagnetolos atmintis - skaitmeninis laikrodis.
- F26 15 A - Avarinės signalizacijos žibintai.
- F27 30 A - Galinis stiklas su elektriniu šildymu.
- F28 15 A - Elektriniai langų pakėlimo mechanizmai - akumuliatoriaus iškrovos signalizatorius.
- F29 30 A - Elektriniai langų pakėlimo mechanizmai.
- F30 15 A - Salono apšvietimas - posūkių rodiklių žibintai - laikrodis - išoriniai veidrodėliai su elektriniu reguliavimu.

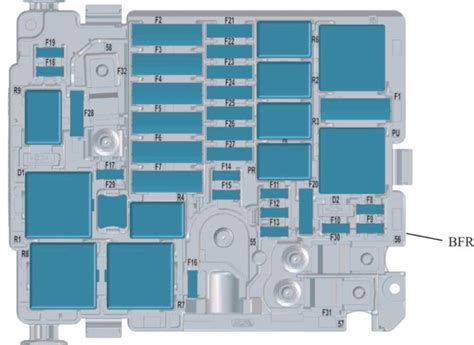

Saugiklių bloko schema salone (papildomas aprašymas)
Šis aprašymas pateikia papildomos informacijos apie saugiklių bloką, esantį salone:
- 15 А - Galinio stiklo valytuvas.
- Nenaudojamas.
- 5 А - Oro pagalvių ECU.
- 10 А - Mikroklimato jutiklis, vairo pasukimo kampo jutiklis, sankabos pedalo jutiklis, diagnostikos jungtis, ESP sistemos pokrypio jutiklis, siurblys priedams į kietųjų dalelių filtrą tiekti, salono galinio vaizdo veidrodėlis.
- 30 А - Galinio vaizdo veidrodėliai su elektra reguliuojamais nustatymais, keleivio pusės elektrinis lango pakėlimo mechanizmas, ventiliacijos liukas stoge virš pirmos sėdynių eilės.
- 30 А - Priekinių langų pakėlimo mechanizmų maitinimas.
- 5 А - Salono šviestuvai, pirštinių dėtuvės apšvietimo lemputė, kosmetinių veidrodėlių apšvietimo lemputės, vaizdo monitoriaus apšvietimas 2-oje eilėje.
- 20 А - Daugiafunkcinis radijo telefonas, displėjaus valdymo blokas, priedo tiekimo signalizacija dyzeliniame degale, automagnetola, CD-keitiklis, padangų slėgio kontrolės sistemos ECU, stumdomų durų pavarų ECU.
- 30 А - Cigarečių pridegiklis.
- 15 А - Po vairo esančių jungiklių blokas, priekabos komutacijos blokas.
- 15 А - Diagnostikos jungtis, uždegimo spyna, automatinė pavarų dėžė (4-ių greičių).
- 15 А - Vairuotojo sėdynės atminties blokas, vairuotojo sėdynės elektrinis reguliavimas, oro pagalvių ECU, parkavimo sistemos ECU, šoninių stumdomų durų jungikliai, laisvų rankų įrangos komplektas, automatinė pavarų dėžė (6-ių greičių).
- 5 А - Variklio ECU, priekabos komutacijos blokas.
- 15 А - Lietaus jutiklis, automatiniai mikroklimato nustatymai, prietaisų skydelis, stogo ventiliacijos liukai, odometro ECU, radijo telekomunikacinių sistemų nustatymai.
- 30 А - Keleivio pusės durų užrakto užrakinimas.
- 30 А - Užraktų atrakinimas/užrakinimas.
- 40 А - Galinio stiklo šildytuvas.
✔ Žingsnis po žingsnio pamoka, kaip atkurti BSI bloką „Citroen“ ir „Peugeot“ automobiliuose
Saugiklių bloko schema salone (papildomas detalus aprašymas)
Šis aprašymas detaliai aprašo saugiklius ir jų paskirtį, esančius salono saugiklių bloke:
- 1 40 A - Dešiniųjų stumdomų durų elektros pavara.
- 2 40 A - Kairiųjų stumdomų durų elektros pavara.
- 3 30 A - Hi-Fi garso stiprintuvo elektros maitinimas.
- 4 30 A - Nenaudojama arba papildomo šildymo grandinė (dyzelinėse versijose).
- 29 - Nenaudojama.
- 30 - Nenaudojama.
- 31 - Nenaudojama.
- 32 25 А - Vairuotojo sėdynės elektriniai reguliavimai.
- 33 25 А - Keleivio sėdynės elektriniai reguliavimai.
- 34 20 А - 3-ios eilės ventiliacijos liuko elektros pavara.
- 35 20 А - 2-os eilės ventiliacijos liuko elektros pavara.
- 36 10 А - Keleivio sėdynės elektros šildymas.
- 37 10 А - Vairuotojo sėdynės elektros šildymas.
- 38 15 А - Durų užraktų elektrinis užblokavimas nuo vaikų atidarymo.
- 39 20 А - 12 V elektros lizdas 3-ioje eilėje.
