VW Golf Plus, gamintas nuo 2005 iki 2014 metų, yra kompaktiškas universalas, pasižymintis patikimumu ir praktiškumu. Kaip ir bet kuris automobilis, jo elektros sistema yra apsaugota saugikliais. Suprasti saugiklių paskirtį ir jų vietą yra itin svarbu, norint greitai ir efektyviai spręsti galimas elektros problemas, įskaitant tas, kurios susijusios su kondicionieriumi.
Saugiklių funkcija ir apsauga
Saugikliai yra esminė elektros sistemos dalis, užtikrinanti apsaugą nuo perkrovų ir trumpųjų jungimų. Jie veikia kaip silpniausia grandis grandinėje, perdegdami ir nutraukdami srovės tiekimą, kai srovė viršija leistiną ribą. Tai apsaugo brangesnius komponentus nuo sugadinimo ir gali užkirsti kelią gaisrui.
Saugikliai yra įvertinti pagal amperą (A), kuris nurodo, kokią maksimalią srovę saugiklis gali praleisti prieš perdegdamas. Labai svarbu naudoti tinkamo amperų saugiklius, kad užtikrintumėte tinkamą apsaugą ir išvengtumėte problemų. Jei per didelė apkrova atsiranda, metalinis saugiklio takelis sudega, taip nutraukdamas elektros tiekimą ir apsaugodamas atitinkamą automobilio mazgą.
Sudegęs saugiklis neretai yra kaltas dėl iš pirmo žvilgsnio kur kas didesnių elektros sistemos gedimų.
VW Golf Plus saugiklių dėžutės vieta
VW Golf Plus automobilyje yra dvi pagrindinės saugiklių dėžutės:
- Salono saugiklių dėžutė: Pagrindinė saugiklių dėžutė yra už vairuotojo pusės daiktadėžės po prietaisų skydeliu. Ją pasieksite atidarę nedidelį dangtelį.
- Variklio skyriaus saugiklių dėžutė: Ši dėžutė yra variklio skyriuje, šalia akumuliatoriaus. Joje yra du galingi saugikliai ir saugiklių blokai.
Šiame straipsnyje daugiausia dėmesio skirsime salono saugiklių dėžutei, nes joje yra saugikliai, atsakingi už daugelį dažniausiai pasitaikančių problemų, įskaitant ir klimato kontrolės sistemą.

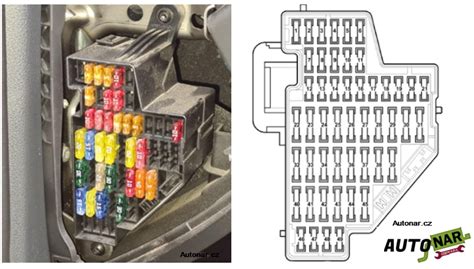

Salono saugiklių dėžutės schema ir aprašymas
Saugiklių dėžutės dangtelis paprastai turi schemą, nurodančią, kuris saugiklis apsaugo kurią grandinę. Tačiau schema gali skirtis priklausomai nuo automobilio modelio ir metų. Viršuje yra pagrindinis blokas su rele. Kai kuriuose modeliuose jis tvirtinamas tiesiogiai prie saugiklių bloko. Taip pat gali būti šiluminis saugiklis vairuotojo sėdynei reguliuoti: 1 - 20A.
Galimi 2 skirtingi saugiklių dėžutės variantai. Jie skiriasi elementų skaičiumi: 58 ir 60.
1 tipas: Saugiklių aprašymas
| Saugiklio Nr. | Srovė (A) | Apsaugota grandinė |
|---|---|---|
| 1 | 10A | Įėjimo ir paleidimo valdymo blokas |
| 2 | 10A | Įėjimo ir paleidimo valdymo blokas |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | 5A | Oro pagalvių valdymo blokas ir priekinės keleivio oro pagalvės išjungimo įspėjamoji lemputė |
| 10 | - | - |
| 11 | - | - |
| 12 | 10A | Valdymo blokas, skirtas prisitaikančiam apšvietimui ir priekinių žibintų diapazono valdymui kairėje pusėje |
| 13 | 5A/15A | Statymo pagalbinis valdiklis; Klimato reguliatorius; Šildytuvo ir darbo režimo pasirinkimo jungiklis; Gryno oro ventiliatoriaus relė; ASR ir ESP išjungimo mygtukas ir atitinkama įspėjamoji lemputė; Padangų slėgio indikatoriaus mygtukas; Atbulinės eigos šviesos jungiklis; Oro taršos jutiklis; Elektrochrominis vidinis veidrodis; Start-stop mygtukas. |
| 14 | 10A/15A | Diagnostikos duomenų magistralės sąsaja; Prietaisų skydelio valdymo blokas; Užkrato pernešimas; Jungiklis; ASR ir ESP išjungimo mygtukas; Padangų slėgio indikatoriaus mygtukas; Stabdžių žibintų jungiklis; Daugiafunkcis jungiklis; Tiptronic jungiklis; Kuro siurblio relė; Vairo stiprintuvo valdymo blokas; ABS valdymo blokas; Starterio relė; Priekabos aptikimo valdymo blokas; Variklio valdymo blokas. |
| 15 | 10A | Priekinių žibintų diapazono valdymas; Oro srauto matuoklis; Karterio ventiliacijos šildymo rezistorius; Gryno oro ventiliatoriaus relė; Pavarų svirties jutiklio valdymo blokas; Prisitaikantis apšvietimo ir priekinių žibintų diapazono valdymo blokas; Pavara kairiojo priekinio žibinto gyliui reguliuoti. |
| 16 | 10A/15A | Adaptyvaus apšvietimo ir reguliavimo sistemos valdymo blokas priekinio žibinto gylis dešinėje pusėje |
| 17 | 5A | Prietaisų skydelio valdymo blokas |
| 18 | 10A | Mobiliojo telefono valdymo elektronikos valdymo blokas |
| 19 | - | - |
| 20 | 10A | Pavarų perjungimo svirtis; Climatronic valdymo blokas. |
| 21 | 20A | Borto tinklo valdymo blokas; Kairiųjų galinių durų valdymo blokas (centrinis užraktas) |
| 22 | 10A | Vidinis jutiklis Signalizacijos sirena. |
| 23 | 10A | Galinio vaizdo kameros valdymo blokas; Jungiklis; Lietaus ir šviesos jutiklis; Diagnostikos lizdas; Šildoma galinio lango relė; Borto maitinimo šaltinis. |
| 24 | 10A | Vairuotojo durų valdymo blokas (centrinis užraktas); Keleivių durų valdymo blokas (centrinis užraktas). |
| 25 | - | - |
| 26 | 20A | Stabdžių vakuuminis siurblys |
| 27 | - | - |
| 28 | - | - |
| 29 | 20A | Galinio lango valytuvo variklis |
| 30 | 20A | Cigarečių žiebtuvėlis (lizde) |
| 31 | - | - |
| 32 | - | - |
| 33 | 40A | Ventiliatoriaus relė |
| 34 | - | - |
| 35 | - | - |
| 36 | - | - |
| 37 | - | - |
| 38 | - | - |
| 39 | - | - |
| 40 | 15A | Priekabos atpažinimo valdymo blokas |
| 41 | 15A | Priekabos atpažinimo valdymo blokas |
| 42 | 20A | Priekabos atpažinimo valdymo blokas |
| 43 | 30A | Galimas keitiklis 12 V - 230 V |
| 44 | 25A | Šildomas galinis stiklas, ventiliatoriaus relė |
| 45 | 30A | Vairuotojo durų valdiklis (elektra valdomas langas); Priekinių keleivio durų valdymo blokas (elektra valdomas langas). |
| 46 | 30A | Kairiųjų galinių durų valdymo blokas (langų pakėliklis); Galinių dešinių durų valdymo blokas (elektra valdomas langas). |
| 47 | 15A | Degalų siurblys ir susijusi relė |
| 48 | 20A | Borto tinklo valdymo blokas |
| 49 | 40A | Tiekimo ventiliatoriaus valdymo blokas |
| 50 | 30A | Valdymo blokas šildomoms priekinėms sėdynėms |
| 51 | 20A | Stumdomo stogo valdymas |
| 52 | 20A | Priekinių žibintų valymo relė |
| 53 | 15A | Elektrinis variklis išilginiam juosmens atramos reguliavimui |
| 54 | 5A | Valdymo blokas KPK |
| 55 | - | - |
| 56 | - | - |
| 57 | 15A | Pagrindinis blokas |
| 58 | - | - |
| 59 | - | - |
| 60 | - | - |
Svarbu: Šis aprašymas yra bendro pobūdžio ir gali šiek tiek skirtis priklausomai nuo konkretaus VW Golf Plus modelio, pagaminimo metų ir įrangos. Visada patikrinkite savo automobilio saugiklių dėžutės dangtelį, kad gautumėte tikslią schemą.
2 tipas: Saugiklių aprašymas
| Grandine | Saugiklio Nr. (Srovė, A) |
|---|---|
| Vilkimo kablys | 2 (5), 39 (15), 40 (15), 41 (20) |
| ABS | 14 (5), 18 (5) |
| Pakreipimo jutiklis | 43 (5) |
| Stabdžių šviesos | 13 (10) |
| Stabdžių žibintų jungiklis | 14 (5) |
| Langų reguliatorius | 45 (30) |
| Galiniai langai | 46 (30) |
| Ventiliatorius | 33 (40) arba 56 (40) |
| Šildomas galinis langas | 44 (25) |
| Galinio lango ploviklis | 28 (15) |
| Ultragarsas salone | 43 (5) |
| Benzino siurblys | 47 (15) |
| Priekinių žibintų diapazono valdymas | 3 (5) |
| Paspauskite Esterna | 53 (15) |
| Parktronic | 55 (5) |
| Nuotolinio valdymo pultas | 4 (5) |
| Lietaus jutiklis | 42 (5) |
| Priekinių žibintų plovikliai | 52 (20) |
| Elektrolitinis | 51 (25) |
| Šildomos sėdynės | 13 (5), 31 (5), 50 (30) |
| Kuro bako durelės | 48 (25) |
| Telefonas | 10 (5) |
| Centralizuotas įėjimo durų užrakinimas | 24 (10) |
| Centrinis užraktas ant galinių durų | 48 (25) |
| Cigarečių žiebtuvėlis | 49 (25) |
| Galinė rankena | 54 (20) |
| Paspauskite 230V | 37 (30) |
Rėlių dėžė
Pagrindinis rėlių blokas yra virš saugiklių dėžutės salone.
| Relė | Aprašymas |
|---|---|
| J496 | Pagalbinio aušinimo skysčio siurblio relė (449) |
| J39 | Priekinių žibintų plovimo relė (53) |
| J17 / J643 | Degalų siurblio relė (449) / Degalų slėgio jungiklis (449) - mini relės, montuojamos tame pačiame lizde priklausomai nuo įrangos. |
| J1Z | Tiekimo ventiliatoriaus relė (404) |
| J333 | Degalų siurblio išjungimo relė (404) |
| Nenaudojamas | - |
| J485 | Autonominė šildytuvo veikimo relė (449) |
| J682 | 50 gnybto maitinimo relė (433), nuo 2006 m. gegužės mėn. |
| A | Terminis saugiklis S44 1, skirtas vairuotojo sėdynės padėties reguliavimui 30A |

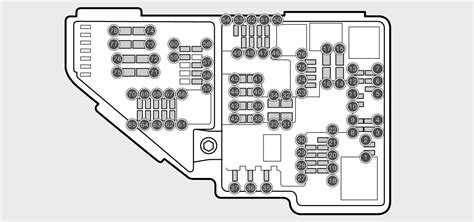

Variklio skyriaus saugikliai
Variklio skyriaus saugikliai yra šalia akumuliatoriaus.
| Saugiklio/Relės Nr. | Srovė (A) | Aprašymas |
|---|---|---|
| 1 | Relė | Variklio valdymo relė |
| 2 | Relė | Išmetamojo oro siurblio relė |
| F1 | 30A | Valytuvas |
| F2 | 5A / 30A | Vairo kolonėlės elektronikos valdymo modulis; DSG pavarų dėžės mechatronikos blokas. |
| F3 | 5A | Borto maitinimo valdymo blokas |
| F4 | 30A | ABS valdymo modulis |
| F5 | 15A | Transmisijos valdymo modulis |
| F6 | 5A | Prietaisų skydelis |
| F7 | 40A | Maitinimo relė |
| F8 | 15A | Garso sistema / galvos blokas |
| F9 | 5A | Telefono stotelė |
| F10 | 5A/10A | Elektroninis variklio valdymo blokas |
| F11 | 20A | Papildomas šildytuvo valdymo blokas |
| F12 | 5A | CAN duomenų magistralė, centrinis šliuzas; |
| F13 | 15A/30A | Elektroninis variklio valdymo blokas |
| F14 | 20A | Variklio valdymo sistema, uždegimo ritė |
| F15 | 5A/10A | Variklio valdymo sistema, lambda zondas |
Kaip pakeisti saugiklį
Saugiklio keitimas yra paprastas procesas, kurį galite atlikti patys:
- Išjunkite degimą: Prieš pradėdami keisti saugiklį, įsitikinkite, kad automobilis yra išjungtas ir išjungti visi elektros prietaisai.
- Atjunkite akumuliatorių: Jei atliekate sudėtingesnius elektros darbus, rekomenduojama atjungti akumuliatoriaus neigiamą gnybtą.
- Suraskite saugiklių dėžutę: Raskite salono arba variklio skyriaus saugiklių dėžutę, priklausomai nuo to, kurioje grandinėje yra problema.
- Atidarykite saugiklių dėžutę: Atidarykite saugiklių dėžutės dangtelį.

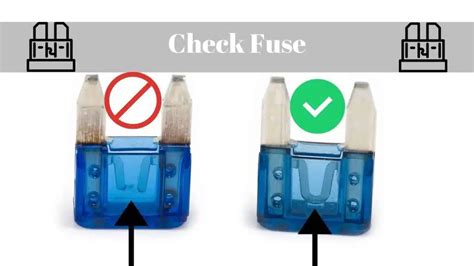

- Nustatykite perdegusį saugiklį: Patikrinkite saugiklius, kad nustatytumėte perdegusį. Perdegęs saugiklis paprastai turi nutrūkusį metalinį siūlą viduje. Galite naudoti saugiklių testerį.
- Išimkite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį (paprastai būna saugiklių dėžutėje) arba nedidelį plastikinį elektriko pincetą (arba kosmetines replutes).
- Įdėkite naują saugiklį: Įdėkite naują saugiklį, kuris atitinka tą patį amperą ir tipą, kaip ir perdegęs saugiklis. Niekada nenaudokite didesnio amperų saugiklio, nei nurodyta - tai gali sukelti elektros perkrovą ir gaisrą.
- Patikrinkite grandinę: Įjunkite degimą ir patikrinkite, ar grandinė veikia tinkamai.
- Uždarykite saugiklių dėžutę: Uždarykite saugiklių dėžutės dangtelį.
Prieš pakeisdami sudegusį saugiklį, nustatykite gedimo priežastį ir ją pašalinkite. Sudegęs saugiklis neretai kaltas dėl iš pirmo žvilgsnio kur kas didesnių elektros sistemos gedimų.
Kaip nupoliruoti seną variklio vožtuvų dangtelį iki blizgesio | AUTODOC patarimai
Dažniausios problemos ir sprendimai, susiję su kondicionieriumi
Jei automobilio kondicionierius neveikia, problema gali būti susijusi su saugikliais. Pagal pateiktas schemas, atkreipkite dėmesį į šiuos saugiklius:
- Saugiklis Nr. 13 (5A/15A) salono saugiklių dėžutėje (1 tipo schema) atsakingas už klimato reguliatorių.
- Saugiklis Nr. 20 (10A) salono saugiklių dėžutėje (1 tipo schema) atsakingas už Climatronic valdymo bloką.
- Taip pat patikrinkite ventiliatoriaus relę J1Z (404) ir ventiliatoriaus saugiklį Nr. 33 (40A) salono saugiklių dėžutėje, jei kondicionierius veikia, bet neveikia ventiliatorius.
Jei pakeitėte saugiklį, o jis vėl perdega, tai gali reikšti, kad grandinėje yra trumpasis jungimas arba kitokia problema. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą elektriką.
Saugiklių tipai, amperas ir spalvos
VW Golf Plus naudoja įvairių tipų saugiklius, įskaitant peilio tipo ir mini peilio tipo saugiklius. Peilio tipo saugikliai yra labiausiai paplitę automobiliuose, spalvoti, kad būtų lengva atpažinti amperą. Mini peilio tipo saugikliai yra mažesnė versija, naudojama ten, kur reikia sutaupyti vietos.
Saugikliai yra skirtingų amperražų, kurie nurodomi ant saugiklio korpuso ir dažnai pažymimi skirtingomis spalvomis:
- Ruda: 5A
- Raudona: 10A
- Mėlyna: 15A
- Geltona: 20A
- Balta: 25A
- Žalia: 30A
Visada įsitikinkite, kad keičiate saugiklį į tokios pat spalvos (amperražo) ir tipo saugiklį. Geriausi saugikliai tie, kurių takeliai gaminami iš žalvario. Tokie saugikliai nesukelia elektrocheminės korozijos tarp lizdo ir takelio. Naudojant saugiklius su aliumininiais takeliais, juos reikėtų tikrinti dažniau.
Saugiklių priežiūra ir prevencija
Saugiklių dėžutė nereikalauja daug priežiūros. Tačiau rekomenduojama reguliariai ją apžiūrėti, ar nėra korozijos ar pažeidimų. Jei pastebėjote korozijos, nuvalykite ją specialiu valikliu, skirtu elektros jungtims. Visi abejotinos būklės saugikliai turėtų būti pakeisti.
Norint išvengti saugiklių perdegimo, rekomenduojama:
- Nenaudokite per daug elektros prietaisų vienu metu: Venkite įjungti per daug elektros prietaisų vienu metu, ypač jei jie naudoja daug energijos.
- Reguliariai tikrinkite laidus: Reguliariai tikrinkite laidus, ar nėra pažeidimų. Jei pastebėjote pažeistą laidą, nedelsdami jį pataisykite arba pakeiskite.
- Naudokite kokybiškus elektros prietaisus: Naudokite kokybiškus elektros prietaisus, kurie atitinka automobilio elektros sistemos reikalavimus.
- Venkite modifikacijų, kurios gali sukelti perkrovas: Venkite modifikacijų, kurios gali sukelti perkrovas elektros sistemoje.
