Renault Scenic (2006 m.) Saugiklių blokų vietos ir funkcijos

Daugelis automobilių savininkų susiduria su sunkumais ieškodami saugiklių blokų, ypač modeliuose kaip Renault Scenic II (2006 m.). Šiame straipsnyje pateikiama išsami informacija apie saugiklių blokų vietas ir jų funkcijas, siekiant padėti išspręsti įvairias elektros problemas.

Saugiklių blokai keleivių salone

Saugiklių blokas prietaisų skydelyje

Keleivių salono saugiklių blokas yra prietaisų skydelyje, kairėje pusėje. Apsauginis dangtelis, dažnai su lipduku, nurodo saugiklių diagramą.

Tipiniai saugikliai ir relės prietaisų skydelyje:

• A - 40A: Langų pakėlimo relė arba ksenono lempos relė.
• B - 40A: Stabdžių žibintų relė.
• C - 40A: Salono ventiliatorius.
• D - 40A: Impulsiniai galinių durų langai arba langų pakėlimo relės (kairės pusės vairavimo automobiliuose).
• E - 20A: Elektrinis stoglangis.
• F - 10A: ABS ir ESP valdymo blokas - kampo ir šoninio pagreičio jutiklis.
• G - 15A: Garso sistema, priekinių žibintų apiplovimo siurblio relė, priekinės sėdynių eilės cigarečių degiklis, sėdynių šildymo elementai, priekinio stiklo apiplovimo siurblys, dyzelinio šildytuvo relė, oro kondicionavimo valdymo pultas, klimato kontrolės valdymo blokas, elektrochrominis galinio vaizdo veidrodėlis, apsaugos sistema, centrinis ryšių blokas.
• H - 15A: Stabdžių žibintas.
• K - 5A: Ksenono lempos valdymo bloko maitinimo relė, ksenono lempos pavaros maitinimo blokas, daiktadėžės apšvietimo lempa.
• L - 25A: Vairuotojo durų lango pakėlimo variklis.
• M - 25A: Keleivio durų lango reguliatorius, langų pakėlimo relė (dešinės pusės vairavimo automobiliuose).
• N - 20A: Saugiklis elektros vartotojų atjungimui: garso sistema, elektra valdomi išoriniai galinio vaizdo veidrodėliai, apsaugos sistema, prietaisų skydelis, centrinė konsolė.
• O - 15A: Garsinis signalas, diagnostikos jungtis, priekinių žibintų apiplovimo siurblio relė.
• P - 15A: Galinio lango valytuvų variklis.
• R - 20A: UCH, A/C valdymo blokas, stabdžių žibintų relė (B).
• S - 3A: Elektrinis ventiliatorius ir salono temperatūros jutiklis, galinio vaizdo veidrodėlis su elektrochromine danga, lietaus ir šviesos jutikliai.
• T - 15A: Renault Scenic 2 cigarečių degiklio saugiklis.
• U - 20A: Centrinis užraktas arba vidinių durų rankenų užrakinimo sistema.
• V - Nenaudojamas.
• B - 7.5A: Šildymo elementai išoriniams galinio vaizdo veidrodėliams.

Saugiklis, pažymėtas raide T, yra atsakingas už cigarečių degiklį.

Saugiklių dėžė po keleivio sėdyne

Šis blokas yra keleivių salone, po priekine kairiąja sėdyne.

Tipiniai saugikliai ir relės po keleivio sėdyne:

• 1 - 25A: Automatinio stovėjimo stabdžio saugiklis.
• 2 - 20A: Šildymo grandinės, vairuotojo ir keleivio sėdynių saugiklis.
• 3 - 10A: Nenaudojamas.
• 4 - 10A: Maitinimo lizdo pagalbinei įrangai konsolėje, elektrinės konsolės užrakto pavaros ir centrinės daiktadėžės apšvietimo lempos saugiklis.
• 5 - 10A: Antros sėdynių eilės pagalbinės įrangos maitinimo lizdo saugiklis.
• 6 - 10A: Pirmos sėdynių eilės aksesuarų maitinimo lizdo saugiklis.
• A - 50A: Elektros vartotojų relė, antroji maitinimo relė aukščiau nurodytiems saugikliams 2, 4, 5 ir 6.

Atskiros relės

Kitos relės gali būti rasti prie UCH (2 pagalbinės šildymo relės) ir ant skersinio kairėje prietaisų skydelio pusėje (vartotojų relės saugiklių skydelyje).

Saugiklių blokai variklio skyriuje

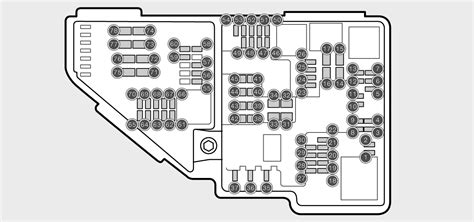

Variklio skyriaus saugiklių blokas 1

Šis blokas yra variklio skyriuje.

Tipiniai saugikliai ir jų paskirtis:

• 3 - 25A: Starterio relė.
• 4 - 10A: Oro kondicionieriaus kompresoriaus įjungimo sankaba.
• 5A - 15A: Elektrinis vairo kolonėlės užraktas.
• 5C - 10A: Atbulinės eigos žibintai.
• 5D - 5A: Įpurškimo sistemos valdymo blokas ir elektrinis vairo kolonėlės užraktas ("+" po uždegimo).
• 5E - 5A: Oro pagalvių valdymo blokas ir elektrinis vairo stiprintuvas ("+" po uždegimo).
• 5F - 7.5A: "+" po uždegimo (keleivių salone): pavarų perjungimo svirties padėties indikatorius, greičio kontrolė ir greičio ribotuvas, keleivių salono saugiklių ir relių dėžė, papildomo šildytuvo relė, diagnostikos jungtis, galinio vaizdo veidrodėlis, lietaus ir saulės spinduliuotės jutiklis (priklausomai nuo modifikacijos), valdymo blokas, garso sistema.
• 5H - 5A: Automatinė pavarų dėžė.
• 5G - 10A: Nenaudojamas (arba "+" po uždegimo ant suskystintų dujų tiekimo sistemos, jei yra).
• 6 - 30A: Šildomas galinis langas.
• 7A - 7.5A: Dešinės pusės gabaritinės šviesos, stovėjimo kontrolės jungiklis, trajektorijos stabilizavimo jungiklis, pavarų perjungimo svirties padėties indikatorius, stovėjimo stabdžio valdymo rankenėlė.
• 7B - 7.5A: Kairės pusės gabaritinės šviesos, cigarečių degiklis, centrinio užrakto ir avarinio signalizavimo jungikliai, priekinių žibintų reguliavimo diapazono jungiklis, klimato kontrolės pultas, keleivio durų lango pakėlimo jungiklis, galinių durų lango pakėlimo jungiklis, navigacijos sistemos valdymo blokas, vairuotojo ir keleivio sėdynių šildymo elementai.
• 8A - 10A: Dešinysis priekinis žibintas (ilgosios šviesos).
• 8B - 10A: Kairysis priekinis žibintas (ilgosios šviesos).
• 8C - 10A: Artimosios šviesos (dešinysis priekinis žibintas), priekinių žibintų reguliavimo diapazonas, dešiniojo priekinio žibinto reguliavimo diapazono pavara, ksenono lempos valdymo blokas.
• 8D - 10A: Kairysis priekinis žibintas (artimosios šviesos), kairiojo priekinio žibinto reguliavimo diapazono pavara.
• 9 - 25A: Priekinio stiklo valytuvo variklis.
• 10 - 20A: Priešrūkiniai žibintai.
• 11 - 40A: Variklio aušinimo sistemos elektrinis ventiliatorius (mažas greitis).
• 13 - 25A: ABS valdymo blokas ir ESP.
• 15 - 20A: + akumuliatorius automatinėje pavarų dėžėje (arba LPG tiekimo sistemoje, jei yra).
• 16 - 10A: Nenaudojamas.

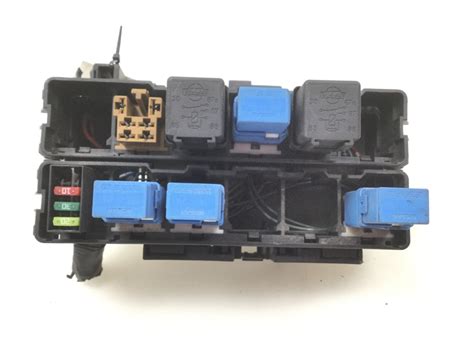

Variklio skyriaus saugiklių blokas 2

Šis blokas taip pat yra variklio skyriuje.

Tipiniai saugikliai ir jų paskirtis:

• 1 - 70A: Papildoma šildymo relė 2.
• 2 - 60A: Montavimo blokas saugikliams ir relėms keleivių salone.
• 3 - 40A: Papildoma šildymo relė 1.
• 4 - 70A: Elektrinis vairo stiprintuvas.
• 5 - 50A: ABS valdymo blokas.
• 6 - 70A: Montavimo blokas saugikliams ir relėms keleivių salone.
• 7 - 20A: Dyzelinio kuro filtro šildymo relė.
• 8 - 70A: Pašildymo valdymo blokas.
• 9 - Nenaudojamas.

Akumuliatoriaus saugikliai

Saugikliai, skirti akumuliatoriui, yra ant teigiamo akumuliatoriaus gnybto:

• 30A - Elektroninis valdymo blokas salone.
• 350A - Benzino varikliui, 400A - dyzeliniam varikliui - variklio skyriaus jungiklių dėžė.
• 30A - Variklio skyriaus perjungimo blokas.

Apšvietimo problemos ir sprendimai

Renault Scenic II 1.9 dci 2008 m. modelio savininkai kartais susiduria su apšvietimo problemomis, ypač po priekabos pajungimo. Dažnai nustoja degti dešinės pusės gabaritai ir numerio apšvietimas. Nors automobilis turi nedidelį saugiklių bloką po vairu, jis paprastai nesusijęs su išorinėmis šviesomis. Informacija rodo, kad po kapotu, kairėje pusėje (prie akumuliatoriaus) ar daiktadėžėje taip pat nėra tinkamo saugiklių bloko, atsakingo už šias funkcijas.

Tokiais atvejais, kai nepavyksta rasti tinkamo saugiklių bloko ar jo elementų, rekomenduojama kreiptis į automobilių laužynus. Ten galima rasti tinkamų detalių nuo donorinių automobilių ir pritaikyti jas savo transporto priemonei. Kai kurių modelių Renault Scenic gali būti sudėtinga rasti specifinių detalių, pavyzdžiui, naujo kamščio ar tarpinės. Tokiais atvejais verta ieškoti analogiškų detalių nuo kitų Renault modelių, pavyzdžiui, Megane, arba naudotis naudotų detalių turgumis.

Jei susiduriate su specifinėmis apšvietimo problemomis, tokiomis kaip neveikiantys gabaritai ar numerio apšvietimas po priekabos pajungimo, svarbu patikrinti visus galimus saugiklių blokus ir jungtis. Kartais problemą gali sukelti ir pažeisti laidai ar jungtys.

Kitos dažnos Renault Scenic problemos ir sprendimai

Renault Scenic automobilių savininkai susiduria ir su kitomis problemomis:

• Elektronikos gedimai: Neveikiantis mažasis radijo ir laikrodžio ekranas, kurį lemia kaitinimo tranzistorių (pvz., IRF7307) ar valdymo mikroschemų (pvz., TL082) gedimai. Šie gedimai dažnai siejami su bešvinio lydmetalio naudojimo technologijomis, kurios po 3-5 metų naudojimo gali sukelti trūkinėjimą ir neteisingą schemos veikimą. Didžioji dalis elektronikos gedimų, ypač susijusių su ekranais, atsiranda dėl bešvinio lydmetalio trūkinėjimo. Norint prijungti ekraną atskirai, gali prireikti specifinio Renault jungtuko.
• Automatinio rankinio stabdžio troselio keitimas: Šis procesas gali būti sudėtingas, o pakeitimas dažnai siūlomas tik kartu su visa sistema, įskaitant valdymo bloką, kas gali būti brangu. Jei pažeistas tik troselio apvalkalas prie suporto, jį galima laikinai sutaisyti.
• Valytuvų keitimas: Kai kuriems Renault Scenic modeliams, ypač III kartos, gali būti sunku rasti tinkamus valytuvus dėl specifinės tvirtinimo sistemos. Svarbu atkreipti dėmesį į valytuvo tvirtinimo detales ir jų suderinamumą. Pavyzdžiui, 65 cm ir 48 cm ilgio valytuvai gali turėti skirtingus tvirtinimus, o trumpesnis valytuvas gali netinkamai priglusti prie stiklo.
• Salono apšvietimo gedimai: Kartais salone esančios durelių lemputės gali savaime užsidegti arba neužsidegti be aiškios priežasties. Tai gali būti susiję su durų jungikliais arba laidų problemomis.
• Automatinio šviesų įjungimo daviklis: Šis daviklis paprastai yra integruotas su lietaus davikliu ir montuojamas ant priekinio stiklo.
• Šildymo sistemos problemos: Po antifrizo papildymo, ypač šaltesnėmis dienomis, gali pablogėti salono šildymas. Tai gali reikšti, kad šildymo sistemoje likę oro burbuliukų, kuriuos reikia pašalinti.

Kai kurie savininkai svarsto galimybę patiems montuoti DRL LED žibintus. Jei susiduriate su variklio (pvz., 1.9 dci 93 kw) ar kitomis specifinėmis techninėmis problemomis, verta ieškoti informacijos ir patarimų iš kitų vairuotojų, kurie jau yra susidūrę su panašiais gedimais.
