Kontaktoriaus su elektromagnetine pavara veikimo schema

Automatizacijos ir elektros inžinerijos pasaulyje kontaktoriai yra pagrindiniai elementai, galintys lemti visų įrenginių stabilumą ir saugumą. Šiame straipsnyje aptariami pagrindiniai aspekčiai, susiję su kontaktorių montavimu, jungimu ir priežiūra, kurie yra būtini užtikrinti jų ilgalaikį ir patikimą veikimą.

Kas yra kontaktorius ir kam jis skirtas?

Kontaktorius - tai elektromechaninis jungiklis, leidžiantis nuotoliniu būdu įjungti ir išjungti elektros grandines. Jis veikia elektromagneto principu: įjungus įtampos ritę, sukuriamas magnetinis laukas, pritraukiantis judantį elementą. Tai uždaro pagrindinius kontaktus ir leidžia tekėti srovei.

Kontaktoriai yra esminiai elektros grandinėse, nes jie leidžia efektyviai valdyti daugelį įrenginių, tokių kaip varikliai, siurbliai ar ventiliatoriai, sudėtingose automatizavimo sistemose. Dėl jų naudojimo įmanoma sukurti hierarchinę ir automatinę proceso valdymo sistemą, didinančią įrenginių darbo patikimumą ir saugumą.

Šie prietaisai naudojami įvairiose srityse: gatvių apšvietimo įjungimui, aukštos įtampos elektros linijų valdymui, transporto sistemų atjungimui (tramvajus, troleibusas, geležinkelis), statyboje ir pramonėje galingiems energijos šaltiniams, varikliams, mašinoms ir kitiems įrenginiams paleisti. Taip pat jie naudojami buityje elektriniams šildytuvams ar vandens šildytuvams įjungti, oro valdymo įrenginiams arba vandens/nuotekų siurbliams valdyti. Šiuolaikinės išmaniųjų namų sistemos taip pat dažnai valdomos kontaktoriais ar jų grupėmis.

Kontaktoriai atlieka svarbų vaidmenį užtikrinant elektros saugą ir užkertant kelią gaisrams, kilusiems dėl elektros įrangos ar linijų gedimų. Jie turi daug privalumų, palyginti su kitais moduliniais įrenginiais: gali būti prijungti prie bet kurio tinklo, yra kompaktiški, veikia tyliai, gali būti naudojami didelės galios ir srovės tiekimui, lengvai valdomi ir įdiegiami, gali dirbti bet kokioje aplinkoje.

Konstrukcija ir veikimo principas

Kontaktorius - tai dviejų padėčių elektromagnetinis įtaisas, valdomas pagalbinės elektros srovės grandine, tekančia per kontaktoriaus rites. Kai į ritę tiekiama elektros srovė, armatūra pritraukiama prie šerdies, o kontaktų grupė užsidaro. Įprastinės būsenos tokio prietaiso kontaktai visada yra atviri, o tai užtikrina elektrinę saugą ir patogų naudojimą.

Paprastai tariant, kontaktorius veikia kaip jungiklis: jo kontaktai užsidaro, įjungiant apkrovą, o kai kontaktoriuje nėra įtampos, jis atidaro elektros grandinę.

Struktūriškai šį elektromagnetinį jungiklį sudaro:

• Bloko kontaktų sistema
• Lanko gesinimo sistema
• Kontaktų sistema
• Elektromagnetinė sistema

Už ritės A1 į A2 įjungus pagalbinę įtampą, solenoidas įtraukiamas, sukuriant mechaninę jėgą, kuri uždaro reikiamus kontaktus. Priklausomai nuo kontaktoriaus tipo ir konstrukcijos, jis gali įjungti vieną kontaktų grupę arba kelis kontaktus vienu metu ar tam tikra seka. Kad kontaktorius išsijungtų saugiai ir greitai, jame įrengta spyruoklė, kurios pagalba kontaktai iš karto atsidaro, kai dingsta įtampa.

Nors šis prietaisas gali atrodyti sudėtingas ir didelio dydžio, ypač kontroliuojant iki 600 V įtampos ir iki 1600 A srovės elektros linijas, jo veikimo principas yra gana paprastas. Jis susideda iš:

• aukštos kokybės vario pagamintos kontaktų grupės;
• korpuso, pagaminto iš dielektrinės medžiagos;
• kontaktinės juostelės, tiesiogiai prijungtos prie elektromagneto;
• elektromagnetinės ritės;
• lanko slopinimo elementų, būtinų esant dideliam srovės stipriui.

Kontaktorių valdo pagalbinė grandinė, kurios įtampa turi būti mažesnė už darbinę įtampą ir gali atitikti 24, 42, 110, 220 arba 380 V.

Pagrindiniai kontaktorių tipai ir rūšys

Siekiant užtikrinti skirtingas darbo sąlygas, užduotis ir valdyti įvairių tipų elektros sistemas bei įrangą, egzistuoja įvairių funkcijų kontaktoriai. Pagal srovės tipą jie skirstomi į:

• Nuolatinės srovės (DC) kontaktoriai - skirti komutuoti nuolatinės srovės tinklus.
• Kintamosios srovės (AC) kontaktoriai - veikia ir atlieka savo užduotis kintamosios srovės tinkluose.

Pagal konstrukcijos tipą šie mechanizmai skiriasi polių skaičiumi. Dažniausiai naudojami vienpoliai ir dvipoliai vienetai, rečiau - trijų polių.

Trijų polių įtaisai naudojami trifaziuose kintamosios srovės tinkluose galingiems elektros varikliams ir kitiems įrenginiams valdyti. Ši sistema gesina elektros lanką, kuris visada atsiranda esant aukštai įtampai, naudodama skersinį elektromagnetinį lauką specialiose kamerose.

Pagal kontaktoriaus valdymo tipą išskiriami:

• Vadovaujami (mechaniniai) - operatorius pats įjungia arba išjungia prietaisą.
• Naudojantys mažos srovės liniją - perjungimas atliekamas nuotoliniu būdu.

Pagal pavaros tipą skirstomieji įrenginiai gali būti:

• Elektromagnetiniai - labiausiai paplitę ir veiksmingiausi.
• Pneumatiniai - daugiausia naudojami geležinkelio transporto priemonėse, kur yra suspausto oro sistemos.

Pagal įrengimo tipą taikomi:

• Be korpuso - montuojami elektros skydinėse arba elektros instaliacijos viduje, nėra apsaugoti nuo vandens ir dulkių.
• Korpusuoti - gali būti montuojami bet kur ir dažnai yra gerai apsaugoti nuo vandens ir dulkių.

Kontaktorių savybės

Norint išsirinkti tinkamą prietaisą, būtina žinoti jo pagrindines savybes. Elektromagnetiniai kontaktoriai pasižymi šiomis svarbiomis savybėmis:

• Ribinė ir vardinė įtampa
• Veikimo santykis su skirtingais jungikliais (apsauga nuo trumpojo jungimo)
• Automatinių išjungiklių pagreičio valdiklių charakteristikos ir tipai
• Rezistorių charakteristikos ir tipas
• Relės ir triperiai bei kiti elementai, jų tipas ir pobūdis

Kuo skiriasi kontaktorius nuo magnetinio starterio?

Dažnai kontaktoriai painiojami su magnetiniais starteriais, nes jų konstrukcija iš esmės yra labai panaši. Pagrindinis skirtumas slypi jų funkcijose: kontaktorius yra vientisas prietaisas, jungiklis, daugiausia skirtas grandinėms perjungti. Tuo tarpu magnetinis starteris (arba paleidiklis) taip pat atlieka apsauginę funkciją, pavyzdžiui, perkaitimo atveju nutraukia grandinę, ir dažnai susideda iš kelių kontaktorių, apsaugos įtaisų ir valdymo elementų.

Egzistuoja ir toks perjungimo įtaisas kaip tarpinė relė, kuri yra mažos galios įtaisas, naudojamas mažos srovės grandinėms perjungti ir gali atlaikyti daug daugiau atidarymo ciklų nei kontaktorius.

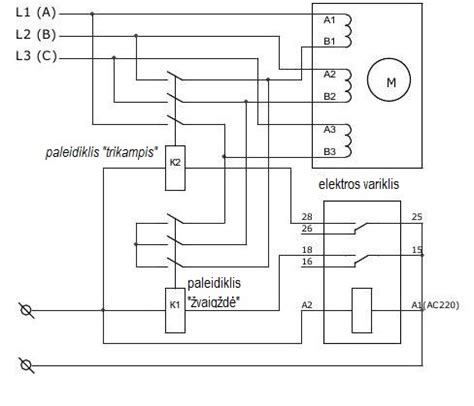

Kontaktoriaus laidų schemos

Kontaktoriai yra plačiai prieinami iš daugelio gamintojų ir būna įvairių tipų bei versijų. Jungiant tokį prietaisą, svarbu griežtai laikytis gamintojo rekomendacijų ir elektros taisyklių. Instrukcijose ir ant paties prietaiso visada pateikiama jo elektros instaliacijos schema.

Atkreipkite dėmesį! Dėl eksploatacinių savybių, normaliai atviras kontaktoriaus kontaktas (NO) naudojamas automatiniam blokavimui, kuris yra lygiagretus elektros tinklui, lygiagrečiai su paleidimo mygtuku.

Nepriklausomai nuo prijungimo būdo, sistemoje būtinai naudojamos dviejų tipų linijos: maitinimo linija ir signalo linija. Signalinė linija įjungia kontaktorių, kuris savo ruožtu uždaro maitinimo liniją.

Jungiant prie didelių asinchroninių variklių, būtina, kad prie kontaktoriaus nuosekliai būtų prijungta šiluminė relė, apsauganti variklį nuo perkaitimo, ir miniatiūrinis automatinis jungiklis, apsaugantis nuo trumpojo jungimo.

Suprasti šio sudėtingo prietaiso paskirtį, konstrukciją ir veikimą nėra sunku. Svarbu prisiminti, kad teisingai prijungtas įrenginys yra ilgo ir saugaus kontaktoriaus eksploatavimo pagrindas. Dirbant su laidais, visada dirbkite tik atjungę maitinimo šaltinį, nepamirškite ir griežtai laikykitės elektros saugos priemonių bei bendrųjų sveikatos ir saugos taisyklių. Jei kyla abejonių dėl prietaiso veikimo ar prijungimo, geriausia kreiptis į profesionalius elektrikus.

Kontaktorių montavimas ir priežiūra

Norint užtikrinti ilgalaikį ir be priekaištų kontaktorių veikimą, svarbu laikytis geriausių priežiūros praktikų. Pirmiausia, reguliarūs kontaktoriaus išvaizdos ir veikimo patikrinimai yra esminiai. Reikėtų atkreipti dėmesį į dilimo požymius, tokius kaip paviršiaus juodinimas ar įdubimai ant kontaktų.

Kalbant apie priežiūros procedūras, rekomenduojama reguliariai valyti kontaktus ir tikrinti mechaninę konstrukciją. Jei pastebėtas dulkių ar nešvarumų kaupimasis, juos reikėtų šalinti minkšta, sausa šluoste arba suspaustuoju oru. Naudinga taip pat stebėti komponentų dilimą ir keisti juos laiku.

Vesti priežiūros ir remonto žurnalus yra gera praktika, leidžianti sekti kontaktoriaus veikimą ir planuoti būsimus darbus.

Saugos principai

Dirbant su kontaktoriais, labai svarbu laikytis saugos principų, kurie padeda išvengti pažeidimų ir užtikrina tinkamą įrenginio veikimą. Pirma, būtina atsargiai tvarkyti kontaktorių, vengiant jo numetimo ar smūgio, nes tai gali sukelti mechaninius pažeidimus. Taip pat svarbu naudoti tinkamus įrankius ir metodus montavimui, išardymui ar remontui.

Kitas svarbus aspektas - laikytis gamintojo nurodymų dėl montavimo ir priežiūros. Kiekvienas kontaktorius turi specifikacijas, susijusias su montavimo ir eksploatavimo reikalavimais, kurių būtina griežtai laikytis.

Dažniausios kontaktorių problemos ir jų sprendimai

Veikiant kontaktoriams gali kilti įvairių problemų. Dažniausios klaidos apima:

• Ritės perkaitimas: Gali būti sukeltas per didelės valdymo įtampos, grandinės perkrovos ar vidinių komponentų pažeidimų. Diagnostiką galima pradėti nuo vizualinės apžiūros, tikrinant degimo žymes, spalvos pakitimus ar korpuso įtrūkimus.
• Triukšmas arba nestabilus veikimas: Jeigu kontaktorius skleidžia trikdančius garsus arba veikia nestabiliai, tai gali rodyti spyruoklės ar kontaktų gedimą.
• Dažnas kontaktoriaus išjungimas arba triukšmas: Triukšmą gali sukelti medžiagos dilimas arba netinkamas tvirtinimas, sukeliantis vibraciją. Tokiais atvejais patikrinkite, ar kontaktorius tinkamai pritvirtintas ir ar laidai gerai prisukti. Jei kontaktorius per dažnai išsijungia, tai gali būti perkrova - rekomenduojama patikrinti, ar apkrova neviršija rekomenduojamų verčių.

Reguliari priežiūra ir būklės stebėjimas yra būtini ilgalaikiam ir efektyviam darbui.

Modernios kontaktorių technologijos ir inovacijos

Pastaraisiais metais pastebimos daug inovacijų kontaktorių technologijoje, ženkliai gerinančios jų efektyvumą ir funkcionalumą. Modernūs kontaktoriai dažnai būna aprūpinti įmontuotais jutikliais, leidžiančiais atlikti prognozuojamąją priežiūrą. Kita naujovė - išmanieji kontaktoriai, pavyzdžiui, Schneider TeSys Island platforma, kuri bendrauja su aukštesnio lygio valdymo sistema, teikdama įrenginio būklės duomenis.

Kontaktorių integracija su IoT sistemomis gerokai padidina efektyvumą. Dabartiniai sprendimai leidžia kontaktoriams bendrauti per įvairius protokolus, tokius kaip Ethernet, Profinet ar Modbus. Tai suteikia galimybę gauti duomenis apie veikimo parametrus, įskaitant apkrovos srovės matavimus ar kontaktų dilimo stebėjimą, pritariant Pramonės 4.0 koncepcijai.

Be to, modernūs kontaktoriai dažnai sukurti siekiant energijos efektyvumo, įskaitant ritės, kurios suvartoja mažiau energijos, naudojimą, o tai prisideda prie eksploatacijos išlaidų mažinimo.
