Automobilio Valdymo Bloko (ECU) Funkcijos ir Gedimai

Automobilio valdymo blokas (ECU), dar vadinamas elektroniniu valdymo bloku, yra esminis šiuolaikinės transporto priemonės komponentas, veikiantis kaip automobilio „smegenys“. Jis centralizuoja ir apdoroja informaciją iš daugybės jutiklių, kontroliuodamas bei reguliuodamas įvairias automobilio sistemas, kad būtų užtikrintas optimalus veikimas, saugumas ir komfortas.

Kas yra ECU?

ECU yra nedidelis kompiuteris, kuris nuolat stebi ir kontroliuoja variklio darbą, degalų tiekimą, uždegimo momentą, oro ir degalų santykį bei išmetamųjų dujų kiekį. Šiuolaikiniai automobiliai be valdymo bloko veikti negali, nes jis reguliuoja svarbiausias sistemas, įskaitant kuro padavimą. Kiekvienas automobilis turi tik jam pritaikytą ir sukalibruotą ECU. Variklio valdymo bloko vieta priklauso nuo automobilio gamintojo ir modelio, dažniausiai jis montuojamas variklio skyriuje arba priekyje salono (pvz., daiktadėžėje).

ECU funkcijos:

• Duomenų gavimas: Valdymo blokas gauna duomenis iš įvairių jutiklių ir detektorių, išdėstytų visame automobilyje (pvz., deguonies jutiklio, veleno padėties jutiklio, paskirstymo veleno padėties jutiklio, įsiurbimo kolektoriaus temperatūros daviklio, oro srauto matuoklio).
• Skaičiavimų atlikimas: ECU analizuoja gautą informaciją ir tikslina nustatymus realiu laiku, priimdama užprogramuotus sprendimus, kad variklis ir kitos sistemos veiktų sklandžiai. Tam reikalingas didelis apdorojimo greitis.
• Signalų siuntimas: Valdymo blokas siunčia signalus atitinkamiems vykdomiesiems įtaisams (pavaroms), pavyzdžiui, padidinti degalų įpurškimą, reguliuoti uždegimo laiką ar turbinos slėgį.
• Informacijos saugojimas: Kiekvienas gedimas ar nenormalūs duomenys yra saugomi ECU atmintyje diagnostikos gedimų kodų (DTC) pavidalu.

ECU yra ne tik variklio valdymo modulis (ECM). Šiuolaikiniuose automobiliuose yra daug specializuotų valdymo blokų, skirtų skirtingoms sistemoms:

• Variklio valdymo modulis (ECM): Optimizuoja variklio darbą reguliuodamas degalų įpurškimą, uždegimo laiką ir oro bei degalų santykį.
• Transmisijos valdymo modulis (TCM): Valdo automatinį pavarų perjungimą, apdorodamas duomenis apie variklio sūkius, droselio padėtį ir transporto priemonės apkrovą.
• Oro pagalvės valdymo blokas (ACU): Apdoroja signalus iš įvairių daviklių ir nusprendžia, kada reikia išskleisti oro pagalvę. Dažniausiai montuojamas automobilio centrinėje dalyje.
• Kėbulo valdymo sistema (BCM): Apima automobilio saugos, komforto kontrolės ir informacinės komunikacijos sistemą, kuri didina automobilio saugumą (oro pagalvės, saugos diržai, centriniai durų užraktai), komfortą (prisitaikantis oro kondicionierius, sėdynių valdymas) ir patogumą (automatiniai langai, elektriniai durų užraktai, elektriniai galinio vaizdo veidrodėliai, elektrinis stogas).
• Stabdžių antiblokavimo sistemos (ABS) ir elektroninės stabilumo kontrolės (ESP) valdymo blokai: Reguliuoja stabdymo jėgas, kad būtų išlaikytas automobilio valdymas stabdymo metu ir posūkiuose.
• Pagalbos vairuotojui ir saugos užtikrinimo sistemos (ADAS) valdymo plokštės: Valdo adaptyvią pastovaus greičio palaikymo sistemą, automatinį avarinį stabdymą ir eismo juostos laikymosi pagalbą.

ECU gedimų simptomai ir priežastys

Nors valdymo blokai yra labai apsaugoti transporto priemonės viduje, jie yra sudėtingi kompiuteriai, todėl nenuostabu, kad kartais pasitaiko gedimų. Dažniausiai gedimai kyla dėl išorinių priežasčių, tačiau pasitaiko ir programinės įrangos klaidų.

Pagrindiniai gedimo simptomai:

• Klaidingos variklio valdymo bloko klaidos: Automobilio diagnostikos sistema rodo klaidų kodus, nors mechaninių problemų nėra arba jie nesutampa su realiomis variklio sąlygomis.
• Variklio užvedimo sunkumai arba nereguliarus darbas: Dėl klaidingų signalų valdymo blokas gali neteisingai reguliuoti degalų mišinio sudėtį, sukelti netolygų variklio darbą, užgesimą po įšilimo ar sunkų užsivedimą.
• Sumažėjęs variklio galingumas ir trūkčiojimas: Dažnai susiję su netinkamu oro ir degalų mišiniu dėl gedimų jutikliuose arba valdymo bloke. Gali sugesti uždegimo ritės ir kiti elektroniniai elementai.
• Oro srauto matuoklio problemos: Sumažėjęs variklio našumas, nelygus darbas, pavarų perjungimo sutrikimai, didesnės degalų sąnaudos.
• Deguonies (lambda) zondo gedimai: Variklio veikimas tampa netolygus, padidėja išmetamųjų dujų tarša, gali užsidegti variklio klaidos lemputė.
• Neveikiantis akceleratoriaus pedalas arba avarinio režimo įsijungimas.
• Įspėjamosios lemputės: Užsidega „Check Engine“, ABS, oro pagalvių ar kitos įspėjamosios lemputės.
• Elektroninės problemos: Gali nustoti veikti viena ar kelios komforto moduliu valdomos sistemos (pvz., centrinis užraktas, oro kondicionavimas, elektriniai langai).

Potencialūs gedimai ir priežastys:

ECU gedimus gali sukelti tiek paties bloko, tiek su juo susijusių jutiklių ir laidų problemos:

• Valdymo bloko (ECU) klaidos: Programinės įrangos ar aparatūros sutrikimai, sukeliantys neteisingą signalo apdorojimą, klaidingų klaidų rodymą arba pažeistus kondensatorius, perdegusius takelius, sugadintus tranzistorius.
• Jutiklių gedimai:
  • Oro srauto matuoklio (MAF) gedimai: Purvas, mechaninis pažeidimas arba jutiklio elektrinės dalies sutrikimai.
  • Deguonies (lambda) zondo gedimai: Oksidacija, užteršimas ar elektrinės problemos.
• Laidų ir jungčių problemos: Nutrūkę laidai, korozija ar prasti kontaktai sukelia signalų klaidas.
• Netinkama jutiklių kalibracija: Dėl netikslaus kalibravimo valdymo blokas gauna neteisingus duomenis.
• Natūralus jutiklių nusidėvėjimas: Laikui bėgant, ypač oro srauto matuokliai ir lambda zondai susidėvi dėl karščio, purvo ir cheminės taršos.
• Netinkama priežiūra: Neužtikrintas reguliarus variklio priežiūros tvarkaraštis, užteršti oro filtrai, senos alyvos naudojimas.
• Elektriniai sutrikimai: Trumpasis jungimas, per didelis įtampos svyravimas arba laisvi kontaktai.
• Programinės įrangos klaidos: Valdymo bloko programinės įrangos trūkumai gali sukelti klaidingus klaidų kodus.
• Netinkami remonto darbai: Nekokybiškas remontas ar netinkamos detalės gali sukelti papildomus gedimus.

ECU remontas ir diagnostika

Sugedusį valdymo bloką dažnai galima pataisyti naudojant specialią įrangą ir atlikus išsamų testavimą. Sprendimą dėl remonto ar keitimo turėtų priimti patyręs specialistas.

Gedimo nustatymas ir šalinimas:

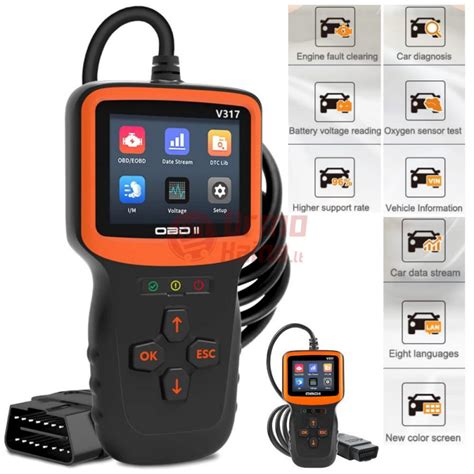

1. Diagnostikos skaitymas: Pirmas žingsnis yra tinkamai diagnozuoti problemą. Naudojamas OBD-II diagnostikos įrankis, kad būtų tiksliai nustatyti klaidų kodai ir identifikuota gedimo vieta. Šiuolaikiniai automobiliai po 2000 m. su OBD-II jungtimi leidžia net įprastam vartotojui nuskaityti klaidų kodus.
2. Oro srauto matuoklio valymas arba keitimas: Jei MAF jutiklis užterštas, jį galima kruopščiai išvalyti specialiu valikliu; jei tai nepadeda, jutiklis turi būti pakeistas.
3. Lambda zondo patikra ir keitimas: Gedusiam zondui būtina keisti nauju, nes jis tiesiogiai veikia variklio veikimą ir emisijų kontrolę.
4. Valdymo bloko programinės įrangos atnaujinimas arba keitimas: Kai kuriais atvejais galima ištaisyti klaidas programinės įrangos atnaujinimu arba valdymo bloko keitimu. Jei ECU yra rimtai pažeistas, gali prireikti jį remontuoti arba keisti. Pakeitus ECU, būtina jį pririšti prie automobilio ir sukalibruoti.
5. Elektros sistemų patikra: Patikrinamos visos jungtys, laidai ir kontaktai, kad įsitikintumėte, jog nėra korozijos ar laidų nutrūkimų.
6. Profesionalus remontas: Sudėtingesniais atvejais rekomenduojama kreiptis į patyrusius automobilių elektros specialistus, kurie atliks tikslią diagnostiką ir remontą.

Variklio valdymo bloko remontas gali kainuoti nuo 500 iki 1 500 eurų, priklausomai nuo modelio ir gedimo sudėtingumo. Naujo valdymo bloko kaina gali siekti nuo 1 000 iki 3 000 eurų.

Variklio valdymo bloko perprogramavimas (čipavimas)

ECU perrašymas - tai programinės įrangos (parametrų žemėlapių) pakeitimas, siekiant pakeisti automobilio charakteristikas, padidinti galią ir sukimo momentą. Ši procedūra atliekama kompiuteriu ar specialiu įrenginiu, jungiamu per automobilio diagnostinį (OBD) lizdą.

Perprogramavimas gali būti atliekamas keliais būdais:

• Fizinis atminties keitimas: Variklio valdymo bloko atminties pakeitimas naudojant kitokį programavimą (atmintinių litavimas ir išlitavimas).
• Antrinis valdymo blokas: Antrasis valdymo blokas įterpiamas tarp variklio ir gamyklinio valdymo bloko, suklastojant automobilio valdymo bloko gautus duomenis.
• Tiesioginis perprogramavimas: Ištrinamas gamyklinis programavimas ir įkeliamas naujas, sukonfigūruotas didesnei galiai.
• Perprogramavimas naudojant kompiuterį: Leidžia profesionalui pamatyti automobilio būklę ir atlikti asmeninį perprogramavimą, užtikrinant saugiausią konfigūraciją ir geriausią našumą.
• Planavimas per PPC: Įrenginys, jungiamas per OBD lizdą, tačiau šiuo atveju neįvertinama variklio būklė.

Nors perprogramavimas suteikia daug privalumų, svarbu įvertinti, kaip tokie pakeitimai paveiks konkretų automobilį, ir pasikonsultuoti su specialistais. Po perprogramavimo atliekami bandymai, siekiant užtikrinti, kad visos funkcijos veikia tinkamai.

CAN magistralė ir komforto modulis

Šiuolaikiniuose automobiliuose naudojamos CAN magistralės (Controller Area Network) ir specializuoti kompiuteriai, tokie kaip komforto blokas (komforto modulis), kad būtų galima koordinuoti daugybės jutiklių, rėlių, valdiklių ir kitų elementų darbą, aprūpinti juos elektra, priimti iš jų signalus ir siųsti komandas.

Kas yra CAN magistralė?

CAN magistralė automobilyje yra dviejų ar daugiau įrenginių sujungimas naudojant mikroprocesorines sistemas, leidžiančias perduoti informaciją ir tinkamai ją paskirstyti tarp atskirų modulių. Ji jungia visus valdymo blokus (ECU), o tai leidžia jų integraciją tarpusavyje ir palengvina automobilio diagnostiką.

Privalumai:

• Elektros sistemos supaprastinimas (sumažina laidų kiekį).
• Galimybė pritaikyti duomenų perdavimo greitį prie specifinių įrenginių poreikių (nuo 10 kb/s iki 1 Mb/s).
• Didesnis patikimumas, atsparumas trukdžiams ir mažesnės automobilio gamybos sąnaudos.
• Galimybė naudoti šiuolaikinius kompiuterinės diagnostikos metodus.

Kiekvienas prie CAN magistralės prijungtas įrenginys turi savo nedidelį valdiklį su unikaliu ID. Informacija siunčiama žinutėmis, kurios turi prioritetą, užtikrinant svarbiausių modulių aptarnavimą pirmiausia.

Komforto modulis (komforto blokas)

Komforto modulis yra atsakingas už tokių sistemų kaip klimato kontrolė, navigacija, multimedija, elektriniai langai, veidrodėliai, sėdynės, centrinis užraktas, apsaugos sistemos, salono apšvietimas ir beraktis atrakinimas valdymą. Jis yra programuojamas gamykloje, tačiau mechanikai gali išplėsti jo funkcijų sąrašą. Komforto modulis dažniausiai montuojamas po prietaisų skydeliu.

Komforto modulio ir CAN magistralės gedimai

Šių komponentų gedimus gali sukelti smūgiai, vibracijos, drėgmė, temperatūros svyravimai, netinkamas komponentų įrengimas (pvz., ne gamyklinis radijo imtuvas), ilgalaikis akumuliatoriaus atjungimas, pažeistas maitinimo šaltinis ar saugiklis, įtampos šuoliai. Gedimo simptomai apima periodinį sistemų išsijungimą, neveikiančias funkcijas ar klaidingą informaciją borto kompiuterio ekrane.

Gedimų požymiai:

• Periodiškas kai kurių sistemų (pvz., centrinio užrakto ar oro kondicionavimo) išsijungimas.
• Viena ar kelios komforto moduliu valdomos sistemos neveikia (problema dažniausiai slypi sutrikusiame magistralės veikime).
• Neveikia jokia su komforto moduliu susijusi sistema (problema dažniausiai slypi modulio maitinimo šaltinyje).
• Daugėja gedimų - kas tam tikrą laiko intervalą nustoja veikti ir kitos sistemos.
• Informacija apie neegzistuojančius gedimus rodoma borto kompiuterio ekrane.

Automobilių kompiuterinė diagnostika

Šiuolaikinių automobilių priežiūra neįsivaizduojama be kompiuterinės diagnostikos, kuri leidžia tiksliai nustatyti gedimus ne tik variklyje, bet ir elektros, saugumo, komforto, pakabos bei stabdžių sistemose.

Kada reikalinga diagnostika?

• Užsidegus įspėjamosioms lemputėms: „Check Engine“, ABS, oro pagalvių ar kitos lemputės rodo sistemos sutrikimus.
• Sumažėjus galingumui arba padidėjus kuro sąnaudoms: Signalas apie variklio ar kitų sistemų neefektyvumą.
• Atsiradus nestabiliam variklio darbui: Jei variklis veikia netolygiai ar automobilis trūkčioja.
• Atsiradus sunkumams užvedant variklį: Gali reikšti problemas su akumuliatoriumi, starteriu, degalų sistema ar elektronika.
• Po eismo įvykio arba remonto darbų: Užtikrinimas, kad visi komponentai veiktų sklandžiai.

Atliekami diagnostikos darbai:

• ABS-ESP, kitų stabdžių sistemų kompiuterinė diagnostika: Identifikuoja klaidas, susijusias su jutikliais, stabdžių valdymo blokais.
• AIR BAG sistemos kompiuterinė diagnostika: Tiksliai nustato jutiklių, pirotechninių užtaisų ir valdymo bloko klaidas.
• DPF ir kitų išmetimo dujų valymo sistemų kompiuterinė diagnostika: Patikrina, ar DPF, EGR vožtuvas, katalizatorius veikia tinkamai.
• Adaptyvinės pakabos kompiuterinė diagnostika: Patikrina pakabos sistemos komponentus, tokius kaip amortizatoriai, aukščio jutikliai ir valdymo moduliai.
• Automobilio komforto sistemos kompiuterinė diagnostika: Nustato klimato kontrolės, sėdynių ir veidrodėlių šildymo, langų valdymo komponentų klaidas.
• Visų automobilio variklio valdymo sistemų kompiuterinė diagnostika: Nustato įvairias variklio problemas, nuo kuro sistemos klaidų iki uždegimo sistemos sutrikimų.
• Pagalbos vairuotojui ir saugos užtikrinimo sistemų radarų ir kamerų kalibravimas: Užtikrina, kad radarai, kameros ir valdymo moduliai yra tinkamai sureguliuoti.

Kiti automobilio komforto ir saugos aspektai

Be variklio valdymo, modernūs automobiliai integruoja daugybę kitų sistemų, kurios veikia kartu su ECU ir CAN magistrale, siekiant padidinti saugumą ir komfortą:

• Stabdžių antiblokavimo sistema (ABS): Neleidžia užblokuoti ratų stabdymo metu, leidžia išlaikyti automobilio valdymą.
• Traukos kontrolės sistema (TCS / ASR): Pagerina automobilio stabilumą jam greitėjant, neleisdama varantiesiems ratams prarasti sukibimo.
• Elektroninė stabilumo programa (ESP): Padeda išlaikyti važiavimo trajektorijos stabilumą posūkiuose, pristabdydama atskirus ratus, jei automobilis pradeda slysti.
• Susidūrimo prevencijos sistema (CMBS / PRE-SAFE): Radiolokacinė sistema, kuri užfiksuoja priekyje važiuojančius automobilius, įspėja vairuotoją ir imasi atsargumo priemonių (pvz., įtempia diržus) susidūrimo atveju.
• Avarinio stabdymo sistema (EBA): Pagerina stabdymo efektyvumą avarinėse situacijose, stiprindama stabdymo jėgą, kai vairuotojas staigiai spaudžia stabdžių pedalą.
