Automobilio Saugikliai: Paskirtis, Tipai ir Teisingas Pasirinkimas

Automobilių konstrukcija yra sudėtinga, ir jiems reikia daugybės komponentų, kad jie būtų saugūs ir efektyvūs. Vienas svarbiausių dalykų užtikrinant saugumą yra saugiklis. Automobilių saugikliai yra maži elektriniai komponentai, kurie atlieka labai svarbų vaidmenį saugant jūsų transporto priemonės elektros sistemą nuo pažeidimų dėl įtampos šuolių, trumpinimų ir kitų elektros gedimų.

Automobilio Saugiklių Paskirtis ir Veikimo Principas

Automobilio saugikliai atlieka gyvybiškai svarbią paskirtį elektros sistemose - jie veikia kaip apsauginiai įtaisai nuo srovės šuolių ir laidų trumpinimo. Saugikliai mašinai susideda iš elektrai laidaus elemento, kuris, veikiamas per didelės srovės, tirpsta arba nutrūksta, taip nutraukdamas grandinę ir maitinimo tiekimą. Tokiu būdu automobilio saugikliai apsaugo elektros prietaisus, grandines ir pastatus nuo gaisro pavojaus, elektros gedimų ir galimų nelaimingų nutikimų. Jeigu automobilyje nustoja veikti tam tikros elektros sistemos, visada pirmiausiai reikėtų patikrinti saugiklius.

Kodėl saugikliai yra būtini?

Šiuolaikinio automobilio elektros sistema yra labai sudėtinga, nes automobiliai naudoja daugybę elektros energijos vartotojų, kuriems turi būti tiekiama elektros energija. Automobilyje yra daugybė laidų, kurie veda prie konkrečių vartotojų. Siekiant sumažinti jų skaičių ir svorį, naudojamas sprendimas, kai transporto priemonės kėbulas atlieka įžeminimo (minuso) vaidmenį, o vartotojams vienu laidu tiekiamas tik pliusas. Be to, žinoma, yra daugybė signalinių laidų, elektroninių magistralių ir kt.

Didelis laidų ir vartotojų skaičius reiškia, kad elektros sistemą pažeisti (pvz., trintis, trumpasis jungimas) nėra sunku, ypač kai automobilis yra veikiamas daugelio veiksnių, pavyzdžiui, vibracijos, korozijos ir galimybės laidams perdegti dėl sąlyčio su įkaitusiu varikliu.

Kas nutiktų be saugiklių?

Kas galėtų nutikti, jei automobilyje nebūtų saugiklių? Tikslinis srovės vartotojas gali perdegti, įrenginys gali sugesti (perkaisti). Trumpasis jungimas taip pat gali sukelti gaisrą, dėl kurio gali sudegti visas automobilis. Trumpojo jungimo arba perkrovos atveju saugiklis sudega ir nutraukia elektros energijos tiekimą atitinkamam vartotojui arba (paprastai) kelių vartotojų grupei.

Saugiklių veikimo procesas

1. 1 veiksmas: įprastas veikimas. Srovė teka per saugiklio metalinį elementą, kuris skirtas neribotą laiką perduoti vardinę srovę per daug neįkaistant.
2. 2 veiksmas: perkrovos aptikimas. Kai srovė viršija saugiklio vardinę vertę 35-50 %, metalinis elementas pradeda kaisti virš lydymosi temperatūros.
3. 3 veiksmas: apsauginiai veiksmai. Elementas išsilydo arba išgaruoja, sukurdamas atvirą grandinę, kuri sustabdo srovės tekėjimą ir apsaugo tolesnius komponentus.
4. 4 veiksmas: vizualinė indikacija. Dauguma šiuolaikinių automobilių saugiklių vizualiai rodo gedimą per permatomą korpusą matomą sudegusį elementą arba LED indikatorių.

Svarbiausios Sąvokos, Susijusios su Automobilių Saugikliais

Suprasti automobilių saugiklius yra labai svarbu kiekvienam transporto priemonės savininkui, nes jie apsaugo nuo brangių elektros sistemos pažeidimų ir galimo gaisro pavojaus. Žinodami, kaip atpažinti, išbandyti ir pakeisti saugiklius, galite greitai diagnozuoti elektros problemas ir prižiūrėti savo transporto priemonės saugos sistemas.

• Amperų įvertinimas: Didžiausia srovė, kurią saugiklis gali praleisti prieš jam perdegant, matuojama amperais (A). Įprasti automobilių vardiniai sroviai svyruoja nuo 5 A iki 100 A.
• Įtampos įvertinimas: Maksimali įtampa, kurią saugiklis gali saugiai nutraukti. Dauguma automobilių saugiklių yra skirti 32 V nuolatinei srovei, todėl saugi įtampa yra didesnė nei automobilio 12 V sistemos.
• Pertraukimo įvertinimas: Didžiausia trumpojo jungimo srovė, kurią saugiklis gali saugiai pašalinti nesukeldamas pavojingo kibirkščiavimo ar gaisro pavojaus.
• Laiko ir srovės charakteristika: Kaip greitai saugiklis reaguoja į viršsrovės sąlygas. Automobilių saugikliai paprastai yra „greitai veikiantys“, skirti apsaugoti jautrią elektroniką.

Kuo skiriasi automobilio saugikliai nuo buitinių?

Automobilių saugikliai veikia daug atšiauresnėmis sąlygomis nei buitiniai. Jie turi atlaikyti nuolatinę vibraciją, ekstremalias temperatūras nuo -40 °F iki 185 °F, drėgmės poveikį ir įtampos svyravimus transporto priemonės įkrovimo sistemoje. Skirtingai nuo buitinių saugiklių, skirtų nuolatinei 120 V kintamajai įtampai, automobilių saugikliai gali atlaikyti 12 V arba 24 V nuolatinę srovę su dažnais apkrovos pokyčiais.

Automobilio Saugiklių Tipai ir Jų Charakteristikos

Transporto priemonėse gali būti naudojami įvairių rūšių auto saugikliai. Standartiniai saugikliai automobiliams, taip pat žinomi kaip standartiniai arba įprasto dydžio saugikliai, yra plačiausiai naudojami. Jie būna įvairių galių ir yra daugumoje transporto priemonių. Mini saugikliai yra mažesnės standartinių saugiklių versijos ir dažniausiai naudojami kompaktiškuose automobiliuose. Super mini saugikliai automobiliams yra dar mažesni už mini saugiklius ir yra naudojami naujesniuose transporto priemonių modeliuose. Prekyboje siūlomi ir itin dideli maxi, juostiniai bei kitų rūšių saugikliai, kurie randami sunkiasvorėje, sodo technikoje bei kitose transporto priemonėse.

Automobilių saugiklių tipai: išsamus palyginimas

Automobilių saugiklių spalvų kodai: trumpas informacinis vadovas

Konkretaus saugiklio srovės stipris nurodomas jo spalva. Štai dažniausiai pasitaikantys spalvų ir amperų atitikmenys:

• Pilka - 2 A
• Violetinė - 3 A
• Oranžinė arba smėlio spalvos - 5 A
• Ruda - 7,5 A
• Raudona - 10 A
• Mėlyna - 15 A
• Geltona - 20 A
• Skaidrus/Balta - 25 A
• Žalia - 30 A
• Oranžinė - 40 A
• Raudona - 50 A

⚠️ Saugos įspėjimas: Niekada nekeiskite saugiklio didesnio amperų skaičiaus saugikliu. Taip panaikinama apsauga nuo viršsrovės ir gali kilti elektros gaisras arba sugesti komponentai.

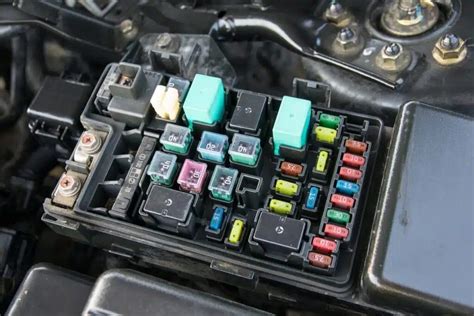

Saugiklių Vietos ir Paieška Automobilyje

Prieš keičiant saugiklius, turite patikrinti, kur automobilyje yra saugikliai. Saugikliai dedami į specialias plastikines dėžutes. Dėžutės turi dangtelius, kurie yra prisukami arba užsukami (tai dažniausiai pasitaikantis variantas) ir paprastai būna po vairu arba po variklio dangčiu (arba ir čia, ir čia).

Pagrindinių saugiklių dėžučių vietos:

• Saugiklių dėžutė po variklio dangčiu: Šalia akumuliatoriaus arba palei ugniasienę yra didelio srovės stiprumo saugikliai variklio sistemoms. Pirmasis įrengtas variklio skyriuje. Jo dangtelis gali būti pritvirtintas varžtais. Šioje dėžutėje yra didelės srovės saugikliai ir relės (pvz., degalų siurblio relė ir kt.). Jis montuojamas šalia akumuliatoriaus.
• Vidinis saugiklių skydelis: Paprastai kairėje nuo vairo arba pirštinių skyriuje, jame yra mažos srovės priedų saugikliai. Antroji dėžutė paprastai montuojama po vairu, prie automobilio sienos.
• Bagažinės / galinės saugiklių dėžutės: Kai kuriuose automobiliuose yra galinio apšvietimo ir priedų saugikliai.

Eksperto patarimas: Tikslią saugiklių vietą ir srovės stiprumą visada žr. savo transporto priemonės naudotojo vadove arba saugiklių dėžutės schemoje. Vidinėje saugiklių dėžutės dangtelio pusėje yra schema. Jis leidžia sužinoti, kuris saugiklis atsakingas už konkrečią grandinę. Įprasti pakaitalai gali neužtikrinti tinkamos apsaugos.

Kaip Pasirinkti ir Keisti Automobilio Saugiklį

Dažnai vairuotojai, neradę namuose tinkamo saugiklio, įstato didesnę srovę atlaikantį saugiklį, tačiau niekada nerekomenduojama naudoti skirtingos galios saugiklių. Saugikliai yra specialiai sukurti apsaugoti elektros grandines, nutraukiant srovės tekėjimą, kai ji viršija tam tikrą ribą. Ant saugiklio esantis skaičius rodo maksimalią srovę, kurią jis gali atlaikyti. Naudojant galingesnį saugiklį gali padidėti srovė grandinėje, todėl gali būti pažeisti laidai, elektros prietaisai, ir netgi padidėja gaisro rizika. Ir atvirkščiai, įstačius žemesnės srovės saugiklį, jis gali dažnai perdegti ir sukelti problemas elektros grandinėje.

Atrankos kriterijai

1. Srovės stipris (svarbiausias): Turi tiksliai atitikti originalų saugiklio nominalą. Niekada nenaudokite didesnės vardinės saugiklio „laikinai“. Žemesni įvertinimai per anksti išnyks. Vardinė saugiklio srovė yra aiškiai pažymėta saugiklyje arba mažiausiame pakete. Nominali laido srovė reiškia, kad esant tam tikroms sąlygoms saugiklis gali ir toliau praeiti srovę.
2. Fizinis dydis ir tipas: Mini, standartinė, mikro arba maksi konfigūracija. Turi tinkamai tilpti į saugiklio laikiklį. Ašmenų plotis ir tarpai turi sutapti.
3. Įtampos nominalioji vertė: 32 V nuolatinės srovės įvertinimas yra standartinis 12 V sistemoms. 58 V nuolatinė srovė 24 V komercinėms transporto priemonėms. Aukštesni įvertinimai yra priimtini, žemesni - ne. Vardinė įtampa, pažymėta saugiklio korpuse arba mažiausioje pakuotėje, yra didžiausia įtampa, kurią gali atlaikyti išdegus saugikliui. Vardinė saugiklio įtampa turi būti didesnė arba lygi apsaugos grandinės įtampai. Automobilio grandinės įtampa paprastai yra 12 V arba 24 V, tačiau vardinė automobilio saugiklio įtampa yra 32 V. Galite juo drąsiai naudotis.
4. Kokybė ir sertifikavimas: Ieškokite atitikties SAE J554 arba ISO 8820 standartams. Rinkitės patikimus prekės ženklus. Venkite nepažymėtų arba abejotinos kokybės saugiklių. Nekvalifikuoti, padirbti ir prastesnės kokybės gaminiai gali būti nesaugūs ir negali veiksmingai apsaugoti grandinės.

Ekspertų pasirinkimo patarimai:

• Turėkite atsarginį saugiklių rinkinį su įprastomis srovės srovėmis (10A, 15A, 20A, 30A). Rinkinys, kurį sudaro apie 10 skirtingų tipų saugiklių, kainuoja nuo 1 iki 2 eurų.
• Pirkite OEM atitikmenis saugiklius kritinėms saugos sistemoms.
• Apsvarstykite LED indikatorių saugiklius, kad gedimai būtų lengvai aptinkami.
• Sandėlyje turėkite ir mini, ir standartinių tipų saugiklių senesnėms transporto priemonėms.

Saugiklių keitimas

Pakeisti yra paprasta. Prieš keisdami sudegusius automobilių saugiklius, patikrinkite, ar jiems to tikrai reikia. Ištraukę plokštelinį saugiklį, patikrinkite jo viduje esantį laidą, kuris jungia dvi metalines kojeles. Saugiklio korpusas yra permatomas. Automobiliniai saugikliai turi specialius ženklus - spalvotą korpusą ir atspausdintą skaičių, nurodantį didžiausią leistiną amperų skaičių.

Pakeitimo žingsniai:

1. Įsigykite tikslios srovės stiprio ir tipo pakaitinį saugiklį.
2. Įsitikinkite, kad uždegimas išjungtas ir paveikta grandinė nėra įjungta.
3. Naudojami dviejų dydžių plokšteliniai automobilio saugikliai. Automobiliuose jie išdėstyti labai arti vienas kito. Jas ištraukti vien tik rankomis labai sunku, dažnai neįmanoma. Tam reikalingos specialios mini replės ir griebtuvas. Saugiklio korpusas paimamas replėmis arba griebtuvu ir ištraukiamas.
4. Visiškai išimkite perdegusį saugiklį.
5. Tvirtai įkiškite naują saugiklį, kol jis spragtelės į vietą. Naują saugiklį įstatome į reikiamą vietą, taip pat naudodami griebtuvą. Pirštu paspauskite viršų ir jis paruoštas.
6. Prieš uždarydami saugiklių dėžutę, patikrinkite grandinės veikimą.

Profesionali rekomendacija: Jei saugiklis perdega pakartotinai, nustokite jį keisti ir kreipkitės į kvalifikuotą automobilių elektriką. Pasikartojantys gedimai rodo gilesnę elektros problemą, kurią reikia diagnozuoti profesionaliai.

Neteisingas saugiklių naudojimas, kurio reikia vengti

Iki šiol kai kurie vairuotojai naudoja metodus, kurie mechanikui sukeltų širdies smūgį. Vienas iš jų - „pašalinti“ nuolat perdegantį saugiklį. Kaip? Vietoj saugiklio įtaisomas laidas arba moneta, atitinkanti saugiklio vietą. Tokie metodai yra labai pavojingi ir gali sukelti didelę žalą ar gaisrą. Saugiklio naudojimas esant silpnai srovei: jei vardinė automobilio saugiklio srovė yra daug didesnė už faktinę darbinę srovę, saugiklis negali veiksmingai apsaugoti viršsrovės, dėl kurios įvyksta saugos avarijos. Saugiklio naudojimas per dideliu srovės greičiu: jei pasirenkama vardinė saugiklio srovė, o ne faktinė darbinė srovė. Kai ji yra daug mažesnė, kai grandinė veikia normaliai, per saugiklį tekanti srovė gali pasiekti saugiklio sulydymo srovę, kuri priversti automobilio saugiklį per anksti išdegti, todėl negalima garantuoti normalaus grandinės veikimo.

Modifikacijos ir keitikliai

Siekiant užtikrinti transporto priemonių saugumą, dabartinėms transporto priemonėms neleidžiama keisti pradinio dizaino. Tačiau norint pridėti papildomą elektroninę įrangą, reikalingas papildomas srovės tiekimas. Specialiai tam skirti maitinimo keitikliai gali saugiai ir patogiai atlikti šią užduotį. Pavyzdžiui, kai kurie gamintojai siūlo trijų tipų automobilių saugiklių keitiklius. Siekiant užtikrinti, kad pradinė saugiklių laikiklio apkrova nepadidėtų, maksimali tokio tipo keitiklių darbinė srovė paprastai yra 10A arba mažesnė.

Įspėjimas: Siekiant užtikrinti vartotojų saugumą, originalūs gamyklos ir saugos standartai neleidžia naudoti būdų, kai papildomi maitinimo laidai pridedami prie esamų saugiklių. Naudojant šį metodą elektros energijai gauti, ne tik bus pažeista naujos grandinės saugumo funkcija, bet ir bus atlaisvinti originalūs automobilių saugikliai, dėl kurių kontaktai bus blogi ir per anksti susilies; be to, dėl papildomos srovės saugiklio laikiklis gali ištirpti esant aukštai temperatūrai ir sukelti pavojų saugumui. Jei nenorite naudoti keitiklio, galite pakeisti akumuliatoriaus įtaisą modifikuoti, tačiau saugių laidų darbo krūvis yra daug didesnis.

Automobilių Saugiklių Taikymas ir Grandinių Apsauga

Automobilių saugikliai yra naudojami įvairioms sistemoms apsaugoti:

• Variklio valdymo sistemos:
  • ECU maitinimo šaltinis: 15-20 A mini saugikliai
  • Kuro įpurškimas: 15-20 A purkštukų tvarkyklėms
  • Uždegimo sistema: 20-30 A ritės galiai
• Apšvietimo sistemos:
  • Priekiniai žibintai: 15A (artimosios šviesos), 20A (tolimosios šviesos)
  • Posūkio signalai: 15A bendra grandinė
  • Stabdžių žibintai: 20A, įskaitant CHMSL
• Komfortas ir patogumas:
  • Elektriniai langai: 30 A vienam varikliui
  • Oro kondicionierius: 30-40 A ventiliatoriaus varikliui
  • Radijas / informacijos ir pramogų sistema: 15 A pagrindiniam maitinimui
• Saugos sistemos:
  • ABS: 40A siurblio varikliui
  • Oro pagalvių sistemos: 10A valdymo moduliui
  • Apsauga nuo vagysčių: 10A apsaugos sistemoms

Automobilių saugikliai naudojami, be kita ko, garso signalams, salono apšvietimui, generatoriui, kuro siurbliui ir priekinių bei galinių langų šildymui.

Dažnos Saugiklių Problemos ir Trikčių Šalinimas

Saugiklis gali perdegti dėl vieno gedimo arba kaip gedimo simptomas. Tačiau perdegęs saugiklis taip pat gali reikšti rimtą problemą - trumpąjį jungimą tam tikroje grandinėje. Taip pat gali būti, kad sumontavus naują saugiklį, jis taip pat gana greitai perdega. Tokiu atveju būtina nustatyti gedimo priežastį.

Perdegusių saugiklių simptomai:

• Visiškas elektrinės funkcijos praradimas tam tikrose grandinėse.
• Nėra prietaisų skydelio įspėjamųjų lempučių paveiktoms sistemoms.
• Normalus kitų elektros komponentų veikimas.

Kas sukelia saugiklių perdegimą:

• Trumpieji jungimai: Pažeisti laidai liečiasi su žeme arba maitinimo šaltiniu.
• Komponento gedimas: Varikliai, relės arba moduliai, naudojantys per didelę srovę.
• Perkrautos grandinės: Per daug priedų vienoje grandinėje.
• Drėgmės įsiskverbimas: Korozija sukuria srovės takus.
• Vibracijos pažeidimas: Atsilaisvinusios jungtys, sukeliančios kibirkštį.

Kada skambinti profesionalui:

• Saugikliai po pakeitimo perdega pakartotinai.
• Keli saugikliai sugenda vienu metu.
• Degimo kvapas arba matomi laidų pažeidimai.
• Elektros sistemos veikia netolygiai.

Trumpa nuoroda: avarinio saugiklio trikčių šalinimas

• Jei jūsų automobilis neužsiveda:
  • Patikrinkite pagrindinius saugiklius (50 A+), esančius dėžutėje po variklio dangčiu.
  • Patikrinkite ECU maitinimo saugiklius (15-20 A diapazonas).
  • Patikrinkite degalų sistemos saugiklius (15-20 A).
• Jei šviesos neveikia:
  • Patikrinkite priekinių žibintų saugiklius (15A/20A).
  • Patikrinkite stovėjimo žibintų grandinę (10A).
  • Patikrinkite posūkio signalo mirksėjimo saugiklį (15 A).
• Jei priedai neveikia:
  • Raskite vidinį saugiklių skydelį.
  • Patikrinkite priedų maitinimo saugiklius (15-25 A diapazonas).
  • Patikrinkite atskirų komponentų saugiklius.

Pažangios Saugiklių Technologijos

• Išmanieji saugikliai ir elektroninė apsauga: Šiuolaikinėse transporto priemonėse vis dažniau naudojami elektroniniai jungikliai ir išmanieji saugikliai, kurie gali:
  • Automatiškai atstatyti po laikinų perkrovų.
  • Pranešti gedimo būseną ECU.
  • Teikti laipsniškas apsaugos priemones.
  • Įjungti nuotolinę diagnostiką.
• Teigiamo temperatūros koeficiento (PTC) įtaisai: Šie atstatomi saugikliai naudoja šilumines savybes srovei apriboti:
  • Automatiškai atstatomi pašalinus gedimą.
  • Užtikrina nuolatinę apsaugą be pakeitimo.
  • Naudojami šildomoms sėdynėms, veidrodžiams ir kitoms šiluminėms apkrovoms.

Automobilio Saugiklių Priežiūros Geriausia Praktika

Reguliarus apžiūros grafikas:

• Visų saugiklių dėžučių vizualinė patikra kas 6 mėnesius.
• Patikrinkite saugiklius, kai kyla elektros problemų.
• Pakeiskite visus surūdijusius ar pažeistus saugiklių laikiklius.
• Saugiklių dėžutės jungtis valykite kasmet.

Prevencinės priemonės:

• Saugiklių dėžutes laikykite sausas ir sandarias.
• Nekiškite saugiklių į neteisingas pozicijas jėga.
• Pakeiskite saugiklių dėžutės dangtelius, kad išvengtumėte drėgmės patekimo.
• Atšiaurioje aplinkoje jungtims naudokite dielektrinį tepalą.

⚠️ Kodekso laikymosi pastaba: Automobilių elektros sistemos turi atitikti federalinius motorinių transporto priemonių saugos standartus (FMVSS) ir SAE standartus. Visada naudokite tinkamos vardinės vertės ir sertifikuotus saugiklius, kad išlaikytumėte atitiktį reikalavimams ir saugą.

Dažniausiai Užduodami Klausimai apie Automobilių Saugiklius

• Ar galiu automobilyje naudoti buitinį saugiklį? Ne, niekada nenaudokite buitinių saugiklių automobiliuose. Buitiniai saugikliai skirti kintamajai įtampai ir skirtingoms srovės charakteristikoms. Jie neužtikrins tinkamos apsaugos ir gali kelti pavojų saugai.
• Kodėl mano saugikliai nuolat perdega? Pakartotinai perdegę saugikliai rodo pagrindinę elektros problemą, pvz., trumpąjį jungimą, sugedusį komponentą arba perkrautą grandinę. Nustokite keisti saugiklį ir kreipkitės į specialistus, kad patikrintų sistemą, kad išvengtumėte žalos ar gaisro.
• Kiek laiko tarnauja automobilių saugikliai? Kokybiški automobilių saugikliai normaliomis sąlygomis gali tarnauti visą transporto priemonės eksploatavimo laiką. Tačiau juos reikia nedelsiant pakeisti, kai jie perdega, ir patikrinti, ar nėra korozijos ar fizinės žalos požymių.
• Ar galiu laikinai apeiti perdegusį saugiklį? Niekada neapeikite perdegusio saugiklio naudodami laidą, metalinius daiktus ar didesnės vardinės vertės saugiklius. Tai panaikina apsaugą nuo viršsrovės ir sukelia rimtą gaisro bei elektros smūgio pavojų. Visada naudokite tinkamos vardinės vertės pakaitinį saugiklį.
• Kuo skiriasi greitai veikiantys ir lėtai perdegantys saugikliai? Greitai veikiantys saugikliai greitai reaguoja į viršsrovių sąlygas ir yra standartiniai automobilių įrenginiuose, siekiant apsaugoti jautrią elektroniką. Lėtai perdegantys saugikliai toleruoja trumpalaikes viršsroves ir naudojami varikliams su didelėmis paleidimo srovėmis.
• Ar turėčiau automobilyje laikyti atsarginius saugiklius? Taip, turėdami keletą įprastų automobilių saugiklių (10 A, 15 A, 20 A, 30 A mini ir standartinių tipų), galite greitai atkurti elektros sistemos veikimą. Laikykite juos sausoje vietoje ir periodiškai keiskite, kad užtikrintumėte patikimumą.
